21个风扇位 双电源全塔机箱演绎新标准

  [  中关村在线 原创  ]   作者:  |  责编:唐菲
收藏文章 分页阅读 暂无评论
返回分页阅读本文导航
产品:Strike X ST 恶魔红 艾乐酷 机箱

1全塔机箱块头大有智慧

    全塔机箱可以算是机箱中的大块头,对于高端玩家来说中塔机箱的体积往往不能满足他们的需求,而全塔机箱庞大的空间以及充足的储备区可以满足高端玩家们的需求,当然价格方面对于普通玩家可能会难以接受。在全塔机箱中玩家们也会根据自身需求选择一款更加适合自己的机箱产品,今天笔者为大家带来的是一款AeroCool(艾乐酷)Strike X ST 恶魔红全塔机箱,下面我们一起来看看这款机箱的表现。


21风扇+双电源位 全塔机箱极致演绎

    往往高塔机箱具备着霸气的外观,这样不仅仅对玩家们有着视觉冲击,同时可以体现出机箱霸气的一面。AeroCool(艾乐酷)Strike X ST 恶魔红全塔机箱采用了目前主流的红黑配色设计,这样的颜色对游戏玩家来说是最为喜爱的,更具游戏机箱的感受。

21风扇+双电源位 全塔机箱极致演绎
红黑配色的全塔机箱

    AeroCool(艾乐酷)Strike X ST 恶魔红全塔机箱具最具特色的是21个风扇位以及上下双电源位的设计,21个风扇位可以满足高端平台散热的需求,同时双电源位可以满足多显卡、多硬盘以及服务器主板的供电需求。



产品:Strike X ST 恶魔红 艾乐酷 机箱

2可调速、高速传输的I/O区功能

    机箱外观中的往往玩家们看重的是功能,随着DIY硬件功能越来越强大,机箱的功能也有了大幅的提升。机箱外观的功能往往集中在I/O区,AeroCool(艾乐酷Strike X ST 恶魔红全塔机箱的I/O区更为丰富,具备着两个高速的USB3.0接口、两个USB2.0接口以及一组音频接口,这是机箱中最长见到的。另外作为全塔机箱应该更具自己的特色,我们来看看机箱还准备了那些功能供玩家们使用。

21风扇+双电源位 全塔机箱极致演绎

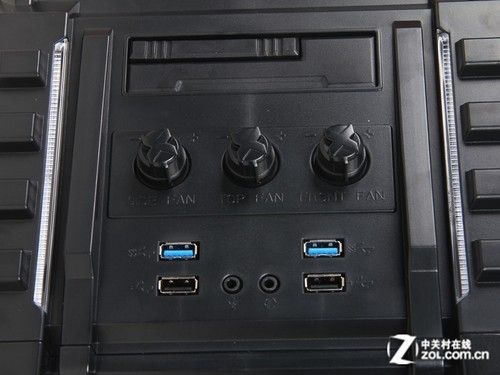

机箱顶部I/O区设计

    全塔机箱庞大的体积在使用时一定肯定要放置在地上使用,自然I/O区设计在了机箱顶部,方便玩家们进行操作,这样的设计很是人性化。

21风扇+双电源位 全塔机箱极致演绎
机箱风扇调速设计

21风扇+双电源位 全塔机箱极致演绎

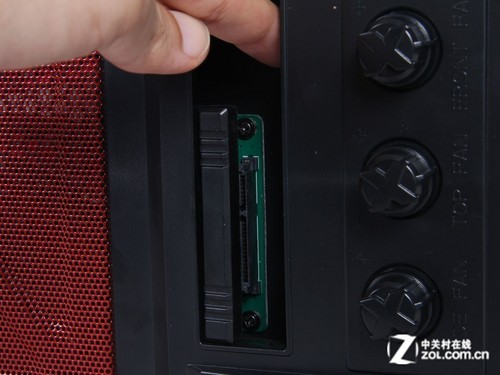

支持3.5寸和2.5寸热插拔硬盘位

21风扇+双电源位 全塔机箱极致演绎

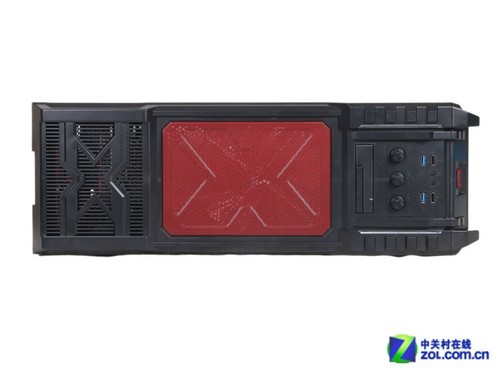

机箱顶部设计

21风扇+双电源位 全塔机箱极致演绎
机箱前面板进风设计

21风扇+双电源位 全塔机箱极致演绎   21风扇+双电源位 全塔机箱极致演绎
方便拆装的光驱挡板设计

    通过上面的图片我们看到机箱除了USB3.0和USB2.0设计外还具有可支持3.5和2.5寸热插拔硬盘位,可根据玩家需求的3个风扇调速器,顶部的散热设计以及前面板冲网进风口设计。另外机箱在光驱位设计了方便的光驱挡板设计,玩家们不用拆下前挡板就可以完成。

产品:Strike X ST 恶魔红 艾乐酷 机箱

310、7、2不可少的数字

    全塔机箱的内部空间是很多高端玩家们所追求的。通过AeroCool(艾乐酷Strike X ST 恶魔红全塔机箱内部我们看到了机箱的空阔结构,下面我们来具体看看机箱功能的强大空间。

21风扇+双电源位 全塔机箱极致演绎
庞大的内部空间

21风扇+双电源位 全塔机箱极致演绎   21风扇+双电源位 全塔机箱极致演绎
10个PCI挡板及10个硬盘位

    机箱的10个PCI挡板位可以满足对视觉有着较高要求的玩家,玩家们可以安装多卡进行使用,同时10个硬盘位可以满足玩家们对数据的需求,同时挡板采用了可重复使用设计。但能兼容这么多硬件就需要特殊的主板,所以这对玩家们的经济实力有着一定的考验。

21风扇+双电源位 全塔机箱极致演绎   21风扇+双电源位 全塔机箱极致演绎
7个水冷孔位

    机箱设置有7个水冷孔在机箱的上置电源位处有2个,同时在PCI挡板位设计有5个,相比普通机箱水冷孔的数量已经可以体现出机箱空间的庞大,对于使用分体式水冷的玩家不是问题。

21风扇+双电源位 全塔机箱极致演绎   21风扇+双电源位 全塔机箱极致演绎
机箱上置、下置双电源位

    AeroCool(艾乐酷)Strike X ST 恶魔红全塔机箱采用了双电源位的设计,这样可以满足高瓦数平台的要求。通过上图我们看到机箱上置电源位设计有挡板,玩家们在不使用时可以安装1个风扇帮助散热,同时还可以杜绝灰尘的干扰,这一个设计是比较人性化的。

21风扇+双电源位 全塔机箱极致演绎   21风扇+双电源位 全塔机箱极致演绎
机箱后置140mm散热及4个光驱位

    机箱在后部设计有一个140mm的散热扇位,支持机箱的整体散热,同时在机箱前部设计有4个光驱位可以满足玩家们的使用。

产品:Strike X ST 恶魔红 艾乐酷 机箱

415个走线控以及1.0mm板材

    全塔机箱走线设计相比玩家们都会了解,我们看到机箱主板托盘位设计有15个走线孔,玩家们无论使用任何一个主板都可以进行走线,这就是全塔机箱的另一大特色。同时对于全塔机箱的板材来说也是一个重要的因素,这款AeroCool(艾乐酷Strike X ST 恶魔红全塔机箱采用了接近1.0mm的板材。

21风扇+双电源位 全塔机箱极致演绎
机箱走线设计

21风扇+双电源位 全塔机箱极致演绎
电源位板材厚度

21风扇+双电源位 全塔机箱极致演绎
机箱侧板厚度

21风扇+双电源位 全塔机箱极致演绎
机箱主板托盘厚度

21风扇+双电源位 全塔机箱极致演绎
14.2KG的机箱重量

    机箱电源位和侧板都采用接近1.0mm的板材,让机箱整体更加兼顾,另外机箱主板托盘采用的是0.866mm的板材,相对这里的板材有些薄。如果这里采用相同的1.0mm板材就更加完美了。

产品:Strike X ST 恶魔红 艾乐酷 机箱

5保持“冷静”的21散热位

    机箱另一个功能就是帮助硬件进行散热,这款AeroCool(艾乐酷Strike X ST 恶魔红全塔机箱设计有21个风扇位,可以让玩家们进行安装及使用,同过21这个数字玩家们可以会很震惊,下面我么来数数机箱风扇位的数量。

21风扇+双电源位 全塔机箱极致演绎
9个风扇位的侧板

21风扇+双电源位 全塔机箱极致演绎
主板托盘后部风扇位

21风扇+双电源位 全塔机箱极致演绎
前面板2个风扇位

21风扇+双电源位 全塔机箱极致演绎
机箱后部风扇位

21风扇+双电源位 全塔机箱极致演绎
机箱顶部3个风扇位

21风扇+双电源位 全塔机箱极致演绎
机箱底部3个风扇位

21风扇+双电源位 全塔机箱极致演绎   21风扇+双电源位 全塔机箱极致演绎
硬盘位2个风扇位

    机箱的风扇位已经数完,那么这些散热设计中最有特色的有两个位置一个是侧板的9个风扇,另外就是硬盘后方的散热位,侧板的风扇位可以支持主板、CPU和显卡三大硬件的散热。硬盘位的风扇位可以满足显卡的散热,如果安装多个显卡,显卡散热就需要靠这两个位置进行散热。

产品:Strike X ST 恶魔红 艾乐酷 机箱

645cm显卡位及机箱细节

    全塔机箱体积庞大,显卡位长度接近45cm的长度,无论安装市面上任何一款显卡都不是问题,另外机箱可安装19cm的CPU风冷散热器,通过这两个位置就可以证明机箱的庞大体积。

21风扇+双电源位 全塔机箱极致演绎   21风扇+双电源位 全塔机箱极致演绎
45cm显卡位长度

21风扇+双电源位 全塔机箱极致演绎
19cm散热器高度

21风扇+双电源位 全塔机箱极致演绎
风扇调速器接口

    机箱内设有3组风扇3Pin及D口的接口,三组插口分别对应3个风扇调速器,1组风扇插口设计有6个3Pin接口和一个D口,可以满足机箱内风扇位的数量,这样的设计很是方便。

21风扇+双电源位 全塔机箱极致演绎
USB3.0插针及热插拔线材设计

21风扇+双电源位 全塔机箱极致演绎
小轱辘设计

21风扇+双电源位 全塔机箱极致演绎   21风扇+双电源位 全塔机箱极致演绎
4个小轱辘设计

    全塔机箱庞大的身躯加上接近30斤的重量对于玩家们搬运有些困难,厂商也考虑到这一点配备了4个轱辘安装在机箱底部可以方便玩家们进行移动,不用再抱着消耗体力。

产品:Strike X ST 恶魔红 艾乐酷 机箱

7平台装机彰显本能

    再来让我们看看这款全塔机箱的实际装机效果以及装机过程的展示。通过装机过程我们可以更加深入的了解这款机箱的表现以及更多的功能。

21风扇+双电源位 全塔机箱极致演绎

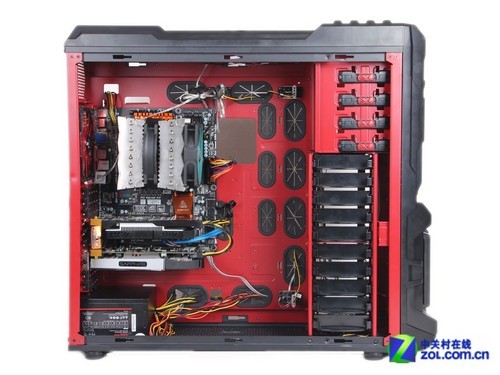

装机效果图

    全塔机箱的体积庞大对于电源线材有着很高的要求,这次笔者采用的是长城双卡王冲锋版,CPU的线材长度保证了走背线的长度。

21风扇+双电源位 全塔机箱极致演绎

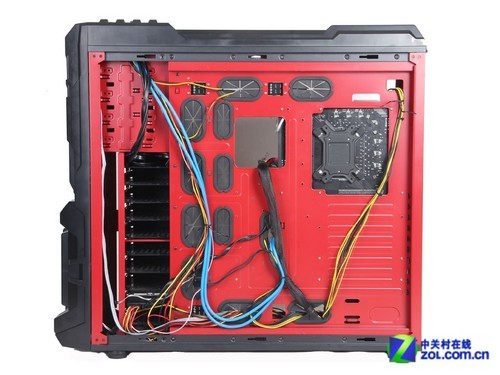

理线效果

21风扇+双电源位 全塔机箱极致演绎
CPU走线设计

21风扇+双电源位 全塔机箱极致演绎

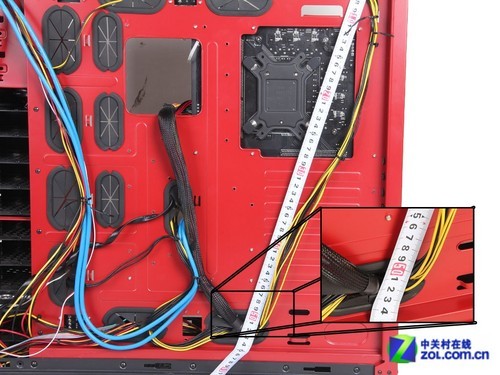

CPU线材长度

21风扇+双电源位 全塔机箱极致演绎
炫彩内的风扇设计

21风扇+双电源位 全塔机箱极致演绎
机箱顶部红色灯

    机箱外观采用了黑色,配备上风扇的红色以及机箱顶部的红色灯条,让整体机箱更具观赏,对于那些追求视觉的玩家来说可以根据自己的喜爱更换风扇的颜色。

产品:Strike X ST 恶魔红 艾乐酷 机箱

8双卡王带动整体平台

    最后,再让我们来看看全塔机箱的散热能力以及双卡王电源带动双显卡的表现,通过之前的图片我们看到机箱装进平台后还具备富裕的空间,那么在机箱前部和顶部使用200mm的风扇和后部120mm进行散热的效果如何。下面我们先来看看测试平台。此次测试温度为26度。



中央处理器

Intel 酷睿i7 3770K

4 / 8线程 / 100MHz*33 / 8MB三级缓存

散热器

GAMER STORM阿萨辛(LGA 2011 支持)

1120mm*25mm风扇 / 1200RPM1140mm*25mm风扇 / 1400RPM

内存模组

三星DDR3-1600

4GB * 2

主板

映泰TZ77XE4

Intel Z77芯片组)

显示卡

华硕HD7770 * 2

2048MHz / 640个)

硬盘

Seagate 7200.12 1TB

1TB / 7200RPM / 32M缓存)

电源供应器

长城双卡王冲锋版

ATX12V 2.3 / 500W

显示器

Dell S2409W

24英寸LCD / 1920*1080分辨率)



操作系统

Microsoft Windows 7 Ultimate SP1

(中文版 / 版本号7601 / 64bit

测试软件

AIDA64 / Furmark

V2.30 / V1.9.2

桌面环境

1920*1080_32bit 60Hz

USB3.0供电量到底能支持多大
映泰Z77主板

    映泰TZ77XE4性能强劲,非常适合超频及游戏。其中,豪华的13相供电保证在超频过程中能够给予CPU强大的动力。Virtu MVP功能更可以让游戏玩家重新找回集成显卡的价值,充分利用集成显卡来使游戏画面得到进一步的提升。同时,为了防止主板遭到水汽侵袭,映泰主板采用了全新的PCB编织方法,确保将水汽隔绝在PCB以外,这对南方的用户来讲非常实用。

86%更高效率 长城双卡王500W电源评测
长城双卡王冲锋版 500W电源

    这款长城双卡王500W电源在外观方面采用全黑化处理,有效防止电源老化。在性能方面,该款电源采用主动式PFC设计,转换效率可达86%,并采用了双路12V输出设计,3.3V和5V最大联合输出可达140W,可以满足中高端用户的配置需求。

产品:Strike X ST 恶魔红 艾乐酷 机箱

9上机实测看效果

    下面我们来看看经过拷机后的温度数值:

21风扇+双电源位 全塔机箱极致演绎

通过数据我们可以得出以下几点:

    1.前置200mm风扇更有效,从测试中我们看到硬盘拷机与待机温度相差不多,机箱前置风扇有效的将硬盘温度保持很好。

    2.大体积好散热,全塔机箱体积庞大,平台装机后的空间并不拥挤,待机时的温度基本保持在33度,大体积对于机箱内整体散热有着很大的帮助,另外CPU温度保持在54度左右也是比较不错的。

    编辑点评:AeroCool(艾乐酷Strike X ST 恶魔红全塔机箱采用了10个PCI挡板位、10个硬盘位、2个电源位以及21个风扇位,对于高端玩家来说可以满足他们所需求的,另外机箱调速器可以根据玩家们需求进行调节,更好的帮助硬件进行散热。机箱走线孔更好支持了机箱内部散热,整体更加整洁。长城双卡王电源的线材可以满足高塔机箱的需求。感兴趣的玩家不妨关注下。

机箱特点:

    1.21个风扇位;

    2.10个硬盘位;

    3.10个PCI挡板;

    4.7个水冷孔位;

    5.双电源位;

    6.45CM超长显卡位及支持19CM塔式散热器;

    7,热插拔设计;

    8.风扇调速器;

    9.轱辘设计。

有待改进:

    1.机箱顶部灯条效果一般;

    2.机箱内铜柱数量不错,应多准备些。
