    主流级新选择 游戏伙伴HB500电源评测

      [  中关村在线 原创  ]   作者:  |  责编:司宇
    收藏文章 分页阅读 暂无评论
    返回分页阅读本文导航
    产品:战王猎刃HB500 游戏伙伴 电源

    1主流级新选择 游戏伙伴HB500电源评测

        电源就像汽车的发动机提供源源不断的动力,同时发动机的性能好坏取决着汽车自身是否稳定、安全。电源的性能也是整体平台能否平稳运行,为硬件提供源源不断的动力,更好的让消费者有着好的体验。目前主流平台往往都会使用500W额定功率的电源产品,而对于500W这一阶段的电源有着很多的竞争。今天笔者为消费者带来的是游戏伙伴HB500电源,下面我们赶紧来看看这款电源的表现如何。

    主流级新选择 游戏伙伴HB500电源评测

        游戏伙伴电源具备着独特的外观设计,在很多电源产品中认出游戏伙伴电源其实很简单,有个小人的LOGO这是游戏伙伴电源产品最大的特色。同时游戏伙伴电源具备着良好的性能表现,笔者带来的这款电源具备着500W的额定功率,同时采用了双路+12V的设计。经过测试这款电源的表象良好,在使用时可以给消费者带来良好的使用感受。



    产品:战王猎刃HB500 游戏伙伴 电源

    2土豪金色的外观设计

        我们看到游戏伙伴HB500电源采用了金色的外壳设计,同时电源风扇上采用了一个小人的LOGO,另外风扇处采用了一个风火轮似的造型,同时固定风扇采用了内六角的螺丝设计,这样的设计也是彰显出游戏伙伴的特色。

    入门级新选择 游戏伙伴HB500电源评测
    游戏伙伴HB500电源

    入门级新选择 游戏伙伴HB500电源评测
    游戏伙伴HB500电源

    入门级新选择 游戏伙伴HB500电源评测
    电源出风口设计

        游戏伙伴HB500电源采用了独立开关设计,可以时间待机0功耗,电源开关使用起来也比较有质感。同时电源后部出风口采用了方形的设计,网孔口径并不是很大,可以有效地屏蔽电磁辐射。

    产品:战王猎刃HB500 游戏伙伴 电源

    3清晰地铭牌及散热风扇

        电源的铭牌可以告诉玩家们关于电源的详细参数。这款电源的总功率为500W,并且支持200-240V市电接入。游戏伙伴HB500电源采用了双路+12V设计,单路+12V输出可达18A,输出达到了532W,通过这个数值我们可以看到电源具备的实力。

    入门级新选择 游戏伙伴HB500电源评测
    电源铭牌设计

    入门级新选择 游戏伙伴HB500电源评测
    电源模组接口设计

    入门级新选择 游戏伙伴HB500电源评测
    电源风扇设计

        游戏伙伴HB500电源采用了12cm静音风扇,在工作时,不仅可以为电源内部提供更好的散热,同时还可以为消费者带来良好的使用环境,不会受到噪音的干扰。

    产品:战王猎刃HB500 游戏伙伴 电源

    4电源内部设计

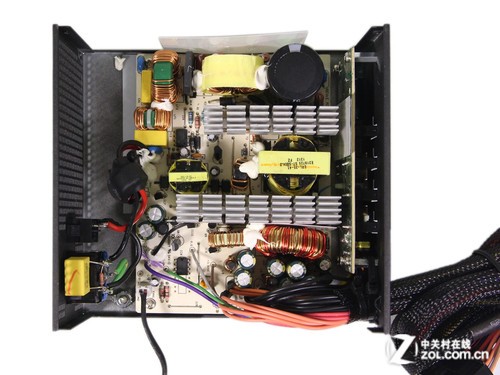

        下面我们打开电源外壳,看看电源内部的设计如何。

        这款电源采用主动PFC+双管正激的拓扑结构。电源采用目前市场上比较成熟,也是使用最为广泛的一种拓扑结构。因为普通电源采用的是高损耗低效能的老式半桥拓扑电路,而双管正激拓扑具有电路结构简单。

    入门级新选择 游戏伙伴HB500电源评测
    电源内部设计

    入门级新选择 游戏伙伴HB500电源评测
    一级EMI设计

    入门级新选择 游戏伙伴HB500电源评测
    二级EMI设计+整流桥

        电源一级EMI电路的滤波,通过滤除电网中的高频杂波和同相干扰信号,使输出电源更加纯净。并配有一个X电容、两个Y电容。二级EMI电路设有两个Y电容、一个X电容以及两个共模电感线圈和一个差模电感,十分完整。而其一些质量不高的电源,则会在这部分电路设计中偷工减料。

    产品:战王猎刃HB500 游戏伙伴 电源

    5电源主动PFC及内部设计

        另外,电源采用主动PFC设计,而主动PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成,功率因数高达99.9%以上,具有低损耗和高可靠性等特点。在交流转换为直流时能大幅提高电源对市电的利用率,减小转换过程的电能损耗,达到节能减排的目的。

    入门级新选择 游戏伙伴HB500电源评测
    电源一次侧设计

    入门级新选择 游戏伙伴HB500电源评测
    电源主变压器设计

    入门级新选择 游戏伙伴HB500电源评测
    电源低压滤波设计

        经过变压器的电流是低压脉动直流形式,波形还不够稳定,不能直接输出到主板等用电器件去,必须要经过低压整流输出电路的进一步整流和滤波,变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

    产品:战王猎刃HB500 游戏伙伴 电源

    684%转换效率好表现

        首先测试的是电源转换效率。我们知道,给一台电源输入100W的功率时,它的输出功率必定要小于100W,因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准,我们通常会用转换效率还衡量这个标准。

        根据80Plus给出的节能标准,电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率,可分为白牌、铜牌、银牌、金牌、白金牌认证,具体要求可参考下表。

    促销信息: 该商品参加阶梯满减活动,购买活动商品满199.0减20.0元、满359.0减40.0元、满539.0减80.0元

    80Plus认证标准

        本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为24.5℃,我们会记录所有测试数据然后汇总成折线图,以便大家对比参考。快速进入实测环节……

    入门级新选择 游戏伙伴HB500电源评测

    入门级新选择 游戏伙伴HB500电源评测

        从上图我们可以看出,在20%负载之后,电源的转换效率达到了84%以上,并且在40%负载下,电源的转换效率达到最高的85.04%,整体表现很不错。

    入门级新选择 游戏伙伴HB500电源评测

        在目前大多数的电源当中,对待机转换效率都非常不重视。而这款超过铜牌电源在待机转换效率的测试中表现非常出色。空载待机功耗为0.52W。

    入门级新选择 游戏伙伴HB500电源评测

        我们可以看到从10%-100%负载效率都超过了91%,还有在30%后到达了97%以上。此外功率因数在100%达到了98%,表现良好。

        编辑点评:游戏伙伴HB500电源采用了个性的金色外观设计,电源额定功率为500W,对于目前主流的平台可以很好的使用。电源的转换效率达到了84%,为消费者可以做到一定的节能减排效果。电源还具备良好的稳定性,这对于长时间使用电脑的消费者有着很好的使用感受,感兴趣的消费者不妨关注下这款产品。

    7游戏伙伴战王猎刃HB500详细参数

    游戏伙伴战王猎刃HB500详细参数
    基本参数
    电源接口
    • 主板接口20+4pin
    • CPU接口(4+4pin)1个
    • 显卡接口(6+2Pin)2个
    • 硬盘接口5个
    • 供电接口(大4pin)4个
    性能参数
    • 交流输入200-240V(宽幅),8A,50-60Hz
    • 3.3V输出电流17A
    • 5V输出电流16A
    • 5Vsb输出电流2.5A
    • 12V1输出电流18A
    • 12V2输出电流18A
    • -12V输出电流0.5A
    其他参数
    • PFC类型主动式
    • 保护功能过压保护OVP,低电压保护UVP,过电流保护OCP,过功率保护OPP,过温保护OTP,短路保护SCP
    • 安规认证3C,CE,TUV,FCC,UL,GOST,BSMT,C-Tick,KCC,CB
    • 平均无故障时间120,000小时
    电源附件
    • 包装清单电源本机 x1
      模组线 x1
      电源线 x1
      说明书 x1
      保修卡 x1
    保修信息
    • 保修政策全国联保,享受三包服务
    • 质保时间3年
    • 质保备注1年包换,3年保修
    • 客服电话400-860-6228
    • 电话备注周一至周六:8:00-17:30(节假日休息)
    • 详细内容本公司针对在中国大陆地区发售的(不包含港澳台地区),经合法渠道销售给个人消费者的游戏伙伴电源实行三年的免费保修服务。售后服务由品牌厂商提供,支持全国联保,可享有三包服务!如出现产品质量问题或故障,您可查询最近的维修点,凭借购物发票及凭证,由厂商的售后解决。

    *本信息来源于ZOL产品库

    目前主流平台往往都会使用500W额定功率的电源产品,而对于500W这一阶段的电源有着很多的竞争。
