    数值决定一切 解析PC电源+12V的“秘密”

      [  中关村在线 原创  ]   作者:  |  责编:司宇
    收藏文章 分页阅读 暂无评论
    返回分页阅读本文导航

    1解析PC电源+12V的“秘密”

        很多的消费者们购买电源的时候都会看看电源的铭牌,这其中包含了众多的参数,你除了能够了解到电源产品的额定功率、各种认证等,还会看到一些犹如3.3V、5V、+12V、-12V等数值对应的功率和电流,那么可能通电量以及功率最高的就是“+12V”这一数值了,往往+12V功率这一数值已经非常接近额定功率的数值。

        那么到底设计成这么多路的+12V输出到底有什么用呢?其实电源的+12V输出主要是给CPU以及GPU供电的,也就是说处理器和显卡的主要供电来源要看电源的+12V数据,一款电源的+12V的数据表现完好,那么对于显卡和处理器的供电也就越好。

    数值决定一切 解析PC电源+12V的“秘密”

        由于电源的+12V输出是负责CPU、显卡等主要设备的供电需要,加上目前的CPU和显卡的性能不断提升,导致这两个主要硬件的功耗直线上升,而目前多数主流电源为了满足这两个耗电大户的用电需要,都会使用更大的输出能力设计,电源的+12V数值中也分“单路+12V输出”或者“双路+12V输出”甚至是多路+12V输出,那么单路+12V输出和双路+12V输出有什么区别呢?单路+12V输出有着什么样的优势,而双路+12V又有着什么样的优势呢?今天笔者就这一问题给消费者们一个完好的答案。

    2单/双+12V输出从何而来

    单/双+12V输出从何而来

        早在2003年4月,Intel提出了ATX 12V 1.3规范,也就是对12V电路提出了240VA的限流要求,即12V最大限流为20A,当一路的输出大于20A时,就要分流成双路输出,甚至五路、六路的+12V输出,虽然这一规范我们已经忘的差不多了,但是这却是电源规范的起源。

    酷冷至尊 V1200 细节图

        Intel在电源的1.3版本规范提出没过多久之后,INTEL再次提出了 ATX 12V 2.0的规范,第一次提出了双路12V输出的概念,即12V2为CPU单独供电,12V1则主要为显卡进行供电,INTEL ATX 12V 2.0规范的出现,不仅很好的解决了安全上的问题,而且也能够让PC电源更加高效的为CPU和显卡进行动力输出。

    数值决定一切 解析PC电源+12V的“秘密”
    有的电源单路+12V输出已经达到了125A

        而对于双路+12V输出电源来说,其+12V输出分为+12V1和+12V2,+12V1主要针对显卡供电,+12V2负责为CPU单独供电,因此双路+12V输出电流都较同功率下的单路+12V输出要小很多。

        直至今日,2.31标准电源其单路+12V的输出已经达到了100A甚至更高,并且单看单路+12V输出的功率就已经等同于额定功率,电源的+12V数据占额定功率比越高,则电源就越优质。

    3目前最优秀的是单路+12V输出

    目前最优秀的是单路+12V输出

        消费者们关注电子产品最多的就是其安全性,在目前电源市场上,除去一些使用双变压器设计的电源之外,绝大多数电源的+12V输出的源头都是相同的,唯一的区别就是使用多路+12V输出的电源会在每路输出端上通过检流电阻来监测每路的电流输出,当超过限流值时会触发过流保护,从而切断电源输出,就跟我们常见的保险丝是一个道理。

    数值决定一切 解析PC电源+12V的“秘密”

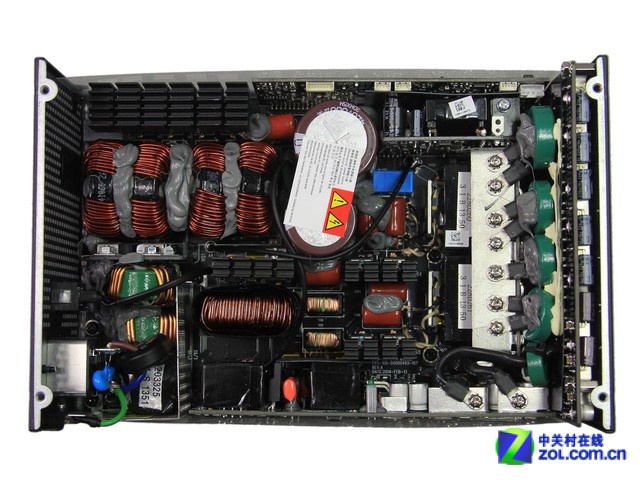

    某旗舰电源可怕的内部

        其实市面上众多的大功率电源都采用的是单路+12V输出的设计,它们并不会对+12V进行限流设置。单路输出相比多路输出来说,电源可以为玩家提供自由分配的能力,它也不会为多路输出电流和接口的分配问题而发愁,而最明显的一个特点是使用单路输出的电源在转换效率上要高于多路输出电源。

    数值决定一切 解析PC电源+12V的“秘密”
    现在大功率电源采用多路+12V输出的较少

        没听懂的话没关系,笔者再详细的解释一下:单路输出的电源相比多路输出电源来说,有着更高的完全利用率,这也就是为什么那些极限超频玩家们都会选择单路输出的电源,因为更高的完全利用率能够让他们尽可能的将电源的潜全部激发出来,并且不必担心多路+12V限流保护的问题,你真用过了才知道它有多强大。

    4双路+12V输出电源不可替代

    双路+12V输出电源不可替代

        刚才我们说到了单路+12V电源的强大之处,但由于技术的原因,一般大功率的单路12V输出的电源产品一般造价较高,而笔者刚才还说到了双路+12V电源是分别给CPU和显卡供电,并且在安全性也有着一定的突破,双路+12V输出设计的电源产品一般都比较便宜。

    数值决定一切 解析PC电源+12V的“秘密”
    某双路+12V输出电源内部

        单路+12V输出设计的电源产品相比多路输出的电源来说,虽然对线材有着更高的要求(粗细程度),而且电气稳定能力略微不足之外,有着比多路输出的电源更高的功率利用率,以及更高的转换效率,或许这类产品对于用料来说非常的讲究,但是从360度全角度上来看,确实略胜一筹。

        有些电源的+12V1与+12V2的输出电流都不同,但是其两路+12V输出的总功率相当于额定功率的95%以上,而多路+12V电源设计更是起到了限流、保护等作用,但是由于架构比较老,市面上也是仅有的几款大功率电源产品仍旧是5路、6路的输出设计,或许这样的架构比较老,市面上还在销售的产品不是很多,但是较为便宜的价格也是很多消费者们能够接受的。

    5+12V输出越大电源则越好

    +12V输出越大电源则越好

        现在的DIY机电市场,有太多的消费者们有着不小的误区,消费者们关注最多的则是电源的额定功率以及转换效率,而忽视了电源最主要的+12V输出。其实一款电源的+12V输出能力如何,大概就能判断到整个电源负载能力的强弱,换句话说就是一款电源的好坏取决于+12V功率的占比,+12V输出功率占比越大,则电源就优质!

    80PLUS意义何在?3大特色选优质电源 90%以上的+12V输出占比

    写在最后:

        无论是单路还是双路+12V输出设计的电源,只要在满足玩家整套平台满载功耗的前提下,都能够为玩家提供充足的动力输出,两者最大的区别就是单路输出设计的电源更加适合那些超频玩家们使用,毕竟单路输出的电源有着更高的功率利用率,能够发挥出整套配置的全部潜能,而双路输出则适合那些没有资深超频玩家需求的消费者们,这一点希望消费者们不要纠结,如果消费者们觉得没看懂,那么就请在下方留言处留些问题@笔者也可。
