日系电容高品质 首席玩家700W电源评测

    首席玩家是2010年成立的游戏设备提供商，也算是市场上的新势力，成立4年来首席玩家始终坚持“极限、竞技、荣耀、不走寻常路”的设计理念，专为游戏玩家打造。今天本站带来首席玩家的一款电源产品----黑寡妇700W的评测。

日系电容高品质 首席玩家700W电源评测

    很多玩家选择电源都会去看是否有80PLUS，这也是衡量电源转换效率的一个重要依据。这其中以金牌和铜牌电源居多，而其中处于中档的银牌电源往往被玩家忽视，其实银牌电源还是拥有不错的性价比，比铜牌效能更高比金牌更加便宜，玩家们选购电源也不必太看重80PLUS，关键还是看用料。

    电源的包装盒比较有新意，有浓厚的互联网风格，与现在不少手机的包装盒设计有相似之处，把上面的盖子取下即可拿出电源。

黑寡妇700W电源

电源包装盒

包装盒内部

电源外观

    电源主体为黑色设计，风扇位则为红色设计，也让黑漆漆的电源有了一丝生气，电源风扇同样为红色设计，7风扇散热，电源中间是首席玩家“1st”的logo。

电源侧面

市电接口 有独立开关

    黑寡妇700W的外包装给笔者留下了深刻的印象，简约个性的造型显得非常有活力，而电源本身黑红的配色同样让电源显得更加年轻。

    首席玩家电源铭牌一直是比较有特点的，就是文字非常小，但是品牌logo非常大。可以看到电源通过了80plus银牌认证，额定700W功率，支持100-240V电压输入，+12V单路输出，最大可达648W，而+5V与+3.3V最大可输出130W。

电源铭牌

模组化接口

扁平化线材

电源线材

    电源是模组化接口，其中主板24pin和CPU4+4pin是电源自身，其余线材均是可插拔。电源拥有2根6+2pin显卡线，2根3SATA口线，1根3D口线。4+4pin接口拥有73cm是比较少见的，走线会非常容易。

    电源的内部结构设计可以说是电源的精髓所在，优秀的电源与出色的内部设计是分不开的，下面打开电源一探究竟。

电源内部结构

    EMI滤波电路是市电进入电源的第一首关口，它的主要作用是滤除来自市电电网的突发脉冲和高频干扰，并将自身产生的电磁辐射降到最低。有了EMI滤波电路，市电中的干扰才能够被有效滤除。

一级EMI设计 市电接口有一对Y电容

    下面是电源的二级MEI设计，有X电容、Y电容、共模扼流线圈，它实际上是一个双向滤波器，它既可以滤除外来共模电磁干扰，又能抑制向外发出电磁干扰。

二级EMI设计

    有了这两级EMI滤波电路，就以很好地滤除来自电网的高频杂波和同相干扰电流，同时也把电源中产生的电磁辐射削弱到很低的限度，使外泄的电磁辐射不会对人体或其他设备造成不良影响。

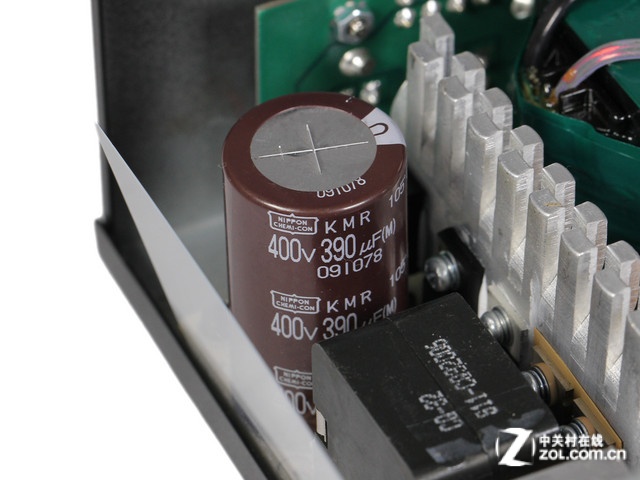

    电源采用了主动式PFC+双管正激技术+3.3V单路磁放大技术，成熟的技术方案也是银牌效能的前提。而电源的主电容来自日系，品牌为Nippon Chemi-Con，规格为400V/390uf/105度。

主动式PFC设计

日系电容

主变压器

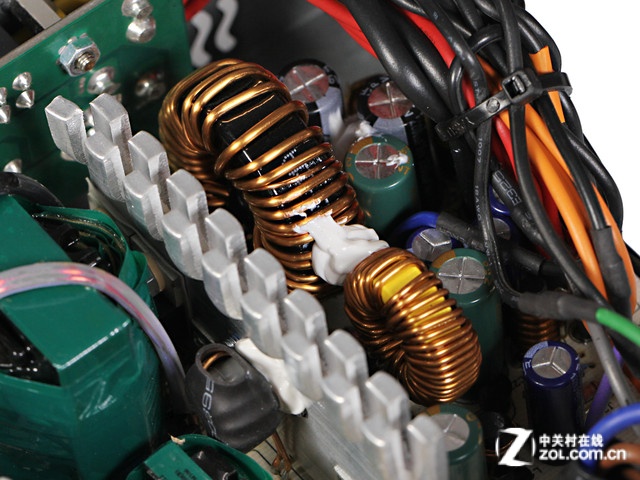

    单路磁放大指的是+3.3V使用磁放大器进行独立稳压，+12V和+5V两路电压联合取样，由主PWM进行稳压的方案。

+3.3V单路磁放大

    虽然+3.3V单路磁放大技术不如DC-DC，不过后者成本也更高，对于一般玩家来说，银牌效能已经足够满足使用，物美价廉何乐而不为呢。

    总结：首席玩家黑寡妇700W给笔者留下了比较深刻的印象，首先就是具有浓厚互联网风格的包装，的确要强于市面上的比较古板的方盒子。模组接口扁平线材的加入让走线更加轻松，通过内部的拆解可以看出电源用料还是比较用心的，700W功率银牌效能也能够满足发烧友的使用需求。
