    1昆仑电源对比拆解

      高端玩家对电源的要求可不是功率足这么简单,电源在不同环境下的输出稳定性更为重要,而电源内部的做工用料则决定了很多性能,也是我们应该关注的。

    高端玩家的秘密 昆仑电源对比拆解看用心

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000电源和鑫谷昆仑1080W电源

      鑫谷昆仑电源从发布以来受到了很多玩家的关注,这款主打中国风的产品不仅在外观上有亮眼的表现,输出性能同样不俗,相信也有不少朋友期待这款产品的内部用料。

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000和鑫谷昆仑

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000电源和鑫谷昆仑1080W电源内部对比

      为了展示一下国产旗舰电源的用料,我们把昆仑1080W和同一定位的海盗船HX1000电源进行拆解对比,看看内部的表现如何。

    2高压侧方案一致

      同为千瓦级产品,海盗船HX1000和鑫谷昆仑都采用了LLC谐振+主动式PFC+DC toDC方案,提供稳定供电前提下的高转换效率。

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000和鑫谷昆仑都采用LLC谐振+DC to DC方案

      在电源的输入端,两者都设计了独立开关和一级EMI滤波电路,这里有X电容和Y电容,用于滤除市电中的杂波。

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000一级EMI滤波电路

    高端玩家的秘密 昆仑电源对比拆解看用心
    鑫谷昆仑一级EMI滤波电路

      昆仑电源还搭载了i-stop功能开关。i-stop为昆仑电源的智能温控系统,开启后,电源风扇则进行智能模式运转。低温风扇静置或者低速运转,高温则加大转速,满足散热需求。

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000二级EMI滤波电路

    高端玩家的秘密 昆仑电源对比拆解看用心
    鑫谷昆仑二级EMI滤波电路

      来到主电路板,电流进入二级EMI滤波电路,海盗船和鑫谷都布局了两组X电容和电感,进一步过滤杂波,让进入电源的电流更加纯净。

      下一步到达整流桥,这里将交流电变成脉冲直流电,两者也都采用了2颗整流桥,锁在大尺寸的散热鳍片上,保证散热的余量。

    高端玩家的秘密 昆仑电源对比拆解看用心
    昆仑电源采用两颗NCC 470微法电容

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000采用尼吉康680微法及NCC 470微法电容

      在主动PFC电路,大尺寸的电感和电容都是标配,两者也都采用了一线大厂的产品,不同之处是海盗船的电容为470+680微法的电容,余量更足,昆仑电源则采用两颗470微法电容,可以保证电源的保持时间。

    3低压侧用料扎实

      来到主变压器,海盗船HX1000和鑫谷昆仑采用了相同尺寸的变压器,作用是为整流滤波电路提供低压。

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000主变压器

    高端玩家的秘密 昆仑电源对比拆解看用心
    鑫谷昆仑电源主变压器

      在二次侧整流桥,海盗船和鑫谷都采用了同步整流技术,通过整流二极管和MOS管提供稳定的低压直流电,高效低损耗也可以达到更高的转换效率。

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000的DC to DC电路

    高端玩家的秘密 昆仑电源对比拆解看用心
    鑫谷昆仑电源的DC to DC电路

      二者在稳压电路上的布局有所不同,海盗船HX1000的5V和3.3V布局在一块电路板上,每一路电流都通过一条锁在电路板上的线流到输出端。昆仑电源的5V和3.3V则分在两块小板上,同样有充足的稳压电感。这两种布局方式只是设计的不同,在性能上并没有优劣之分。

      在最后的输出端,海盗船和鑫谷都搭配了固态电容和滤波电感,每一路输出也都有各自的滤波电路,二者也同样采用了日系三大品牌的电容。不同之处在于鑫谷昆仑电源的固态电容略少,可以提供充足的输出滤波,而海盗船的方案则余量更充足,固态电容更多。

    高端玩家的秘密 昆仑电源对比拆解看用心
    海盗船HX1000电源输出端

    高端玩家的秘密 昆仑电源对比拆解看用心

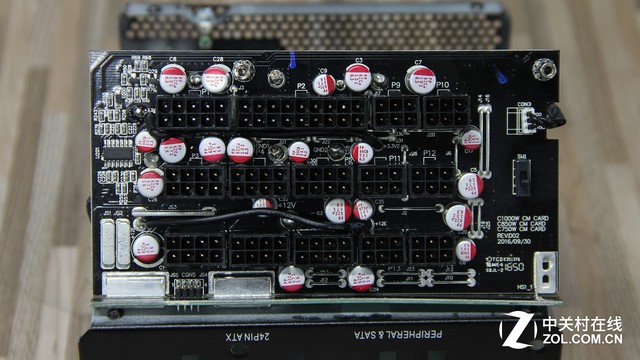

    鑫谷昆仑电源输出端

      从内部的做工用料对比来看,海盗船HX1000和鑫谷昆仑电源的整体方案一致,在用料上也没有太大的不同,在额定功率下都可以实现高效率的稳定输出,不过海盗船HX1000电源的主电容和输出端电容留出了更大的余量,在面对超负荷使用时也可以保持稳定。

      可以看到,国产电源产品已经有了很好的表现,本次拆解对比的昆仑电源凭借良好的设计和扎实的用料保障了1080W的强劲功率,白金牌转换效率和良好的稳定输出也得益于科学的设计和布局,我们也乐见国产电源的继续发展。

    4鑫谷昆仑1080W详细参数
