不过在机电领域，早在2007年，知名机电厂商航嘉就开始在节能减排领域发力，推出了一款通过80Plus认证的300W电源——多核R80。多核R80不仅是业界首款通过80Plus认证的300W级电源产品，而且也是过去两年里主流市场上一棵常青树，美誉度高、持续走俏。
但是，随着Intel新一代电源规范的普及以及LGA 1156、AM3等主流平台的上位，推陈出新成了各大外设、周边厂商们的主旋律，航嘉经典的多核R80正在随之远离我们的视野。长江后浪推前浪，前浪死在沙滩上——多核R80停产了，不过为了满足市场需要，航嘉又顺势推出了新版本的多核R80。
新版多核R80的推出让无数主流玩家兴奋不已。那么，作为经典多核R80的升级之作，两者有何不同呢？新版多核R80到底有哪些改进呢？新版R80能否接过旧版R80的大旗呢？带着这些问题我们一起走进本次的对比测试文章……
外观：新旧R80像对双胞胎
事实上，本次文章的两大主角的型号是一样的，都叫航嘉多核R80，这主要是因为多核R80已经在主流市场深入人心，颇受广大用户的推崇，对于航嘉而言“多核R80”就是一个金字招牌，航嘉自然不愿为新版R80另立名号；其次，07版多核R80已经停产，目前零售市场上鲜有现货，两者基本不会发生“冲突”。
但是为了避免在文中混淆，我们将会采用“新版”多核R80和“旧版”多核R80对两者加以区别。首先我们从外形设计方面来对比一下新旧多核R80电源。
新旧多核R80外包装采用同样的风格，采用绿色为主色调，节能环保理念彰显无余。在外包装最醒目的地方，旧版多核R80标示着采用“同步整流”技术，而新版则标榜“双管正激”技术。
外包装对比（上为新版多核R80，下为旧版）
另外，从新版R80的包装盒上的标签我们也能看出，新版R80通过了最新的Intel ATX 2.31规范认证，并采用Q-ATX架构，而且还是Intel Core i5处理器的指定电源产品，这点自然是旧版R80不具备的。
正面对比（左为新版多核R80，右为旧版）
各个侧面的设计别无二致（左为新版多核R80，右为旧版）
值得一提的是，旧版R80（右）一侧多出了一个小的散热口
和旧版R80一样，新版多核R80的机壳采用镀镍材质，看上去很有档次。另外，在新版R80的正面我们可以看到Intel ATX 12V 2.31规范认证。
铭牌对比（下为新版多核R80，上为旧版）
从电源铭牌上可以看到，虽然新旧版多核R80的额定功率都为300W、采用了双12路输出，不过两者的+5V和+3V联合输出功率略有不同，前者为120W，后者为103W。也即说，新版多核R80强化了12V输出，这也和当前CPU和显卡功耗不断上升有关。
线材对比（左为新版多核R80，右为旧版）
线材方面两者一样，只是颜色稍有不同，均提供了1个20+4pin主电源接口、4+4pin CPU+12V供电接口、1个6pin PCI-E +12V供电接口、3个4pin D型接口、1个软驱供电接口与4个SATA硬盘供电接口。两者的线材上均没有尼龙网。
内部：同步整流pk双管正激
通过上一页的外形对比可以看出，新旧版R80长的基本一模一样。毫无疑问，两者的区别将主要表现在内部构造上。那么，新旧版R80内部都有何差别呢？
事实上从包装盒上就已经可以看出，旧版R80采用“同步整流” 技术，准确说是半桥拓扑+同步整流设计，而新版的R80则采用的是双管正激拓扑。根据航嘉工程师透漏，半桥拓扑是一种比较老，但是十分成熟的拓扑技术，而双管正激则是最近兴起的一种拓扑技术，这种技术门槛并不算太高，目前航嘉已经很好掌握这种技术。
“正激拓扑”分为单管正激和双管正激，采用两颗MOS开关管分别驱动控制电流，交替工作使得交变电流的利用率大幅提升，而且有利于电路整体的稳定性和可靠性。“同步整流”采用通态电阻比较低的MOSFET，来取代整流二极管以降低整流损耗的一项新技术。用MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能整流功能，故称之为同步整流。
虽然旧版R80（右）的用料更扎实，但新版的设计更先进，新版R80很好的诠释了何为“八两拨千金”
那么两者哪个更先进呢？我们知道，“半桥拓扑”采用三极管做主开关管，“正激拓扑”采用用MOS管，三极管导通损耗、开关损耗均远大于MOS，且三极管做主开关管频率多为50K，MOS可以很轻松做100K。而且，“半桥拓扑”只有单个电压反馈环，“正激拓扑”除了电压反馈外还有一个电流反馈，可以在每个开关周期逐周期控制电流大小，从而得到比“半桥拓扑”更稳定的电压和更纯净的电流。
再来看看两者的EMI模块。
一级EMI电路对比（左为新版R80，右为旧版）
新版R80的一级EMI电路，包括一个黄色的X电容加一对蓝色Y电容组成，而旧版只有Y电容和REMI屏蔽线；二级EMI方面，新旧版R80均设计在主PCB板载上，新版采用一颗X电容、两颗共模电感、套有热缩套的MOV与保险管来组成。
二级EMI电路对比（左为新版R80，右为旧版）
新旧版R80完整的两级EMI滤波电路可以有效滤除电流的杂波，减少电源内部电磁干扰。可以说，在EMI电路方面，两者在伯仲之间。
内部：一次侧和二次侧对比
再来看一次侧的关键部分——PFC电路。首先是整流桥的对比：新版R80采用了T6KB60整流芯片可通电流为6A，T6KB60整流桥被散热片紧紧贴住，散热性能有保障。旧版R80采用u8kba80r整流芯片，具体型号无法看清，不过旧版的整流桥没有散热片，散热压力很大。
新版R80整流桥
旧版R80整流桥
再看滤波电容。新版R80采用一颗LS系、180uF、450V耐压，85℃耐温的产品作为主电容，表现中规中矩；旧版R80采用两颗CapXon 85度200V耐压，820μF容量串联电解电容，表现稍逊一筹。
高压滤波电容对比（左为新版多核R80，右为旧版）
主动PFC开关管对比（左为新版多核R80，右为旧版）
航嘉新版多核R80的主开关管采用两颗东芝K3568组成双管正激结构，可以传输12A电路，耐压500V。
变压器对比（左为新版多核R80，右为旧版）
和旧版R80一样，新版R80采用三个高频变压器：主变压器、驱动变压器和待机变压器。一般的主动PFC电源都由AFPC芯片取代待机变压器，不过有些电源由于设计需要仍然保留了待机变压器，比如说这两款新旧R80。
低压滤波电路对比（左为新版多核R80，右为旧版）
最后，高压直流电在过变压器后将会变成电脑所需要的+12V、+5V以及+3.3V等低压直流电，不过此时的低压直流电非常不稳定，必须经过低压滤波电路进行滤波后才能保证纯净的电流输出。上图是新旧R80低压滤波电路的对比情况，从用料上看，两者旧版似乎更好一些。
实测：温度和风扇转速对比
通过测试我们发现，虽然优势不大，但是新版多核R80无论是在温度还是风扇转速方面都要好于旧版R80，这也意味着新版R80的静音效果和使用寿命要优于旧版R80。
实测：转换效率/功率因数
如果说温度、风扇转速测试只是一道开胃小菜的话，那接下来的转换效率对比测试无疑就是本次文章的压轴大餐了。考虑到新旧R80都是通过80Plus白牌认证的电源产品，那么孰高孰低自然是众多玩家关注的焦点。为了更加全面的测试这款电源的转换效率，我们选定了从10%-100%的十个负载点。

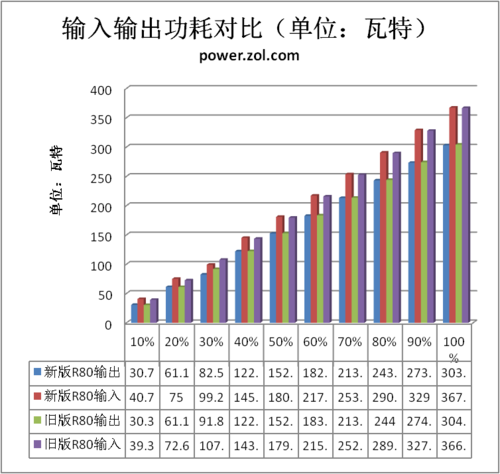

为了更直观的了解这两款的80Plus电源的转换效率，我们还加入了两者在10个负载点的实际输出、输入功率的对比情况。以下是两者的对比测试成绩。

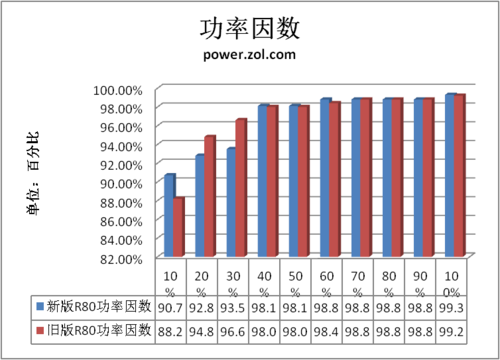

另外，我们还加入了两者的功率因素对比情况。虽然功率因素对于消费者而言并无直接利害关系，但用来参考一款电源的品质还是非常必要的。
通过两者的实际输出、输入功率对比以及功率因数的对比情况，我们可以得出一个结论：采用双管正激的新版R80和采用同步整流的旧版R80处于同一水准，但是别忘了，这是建立在不等价的基础之上的——旧版R80售价高达420元，而新版R80为280元。换句话说，采用板桥设计的旧版R80能达到80Plus水准是以高昂的同步整理和堆料为代价的，而新版则是用更加先进的设计达到这一水准的，这种“讨巧”的行为值得提倡。

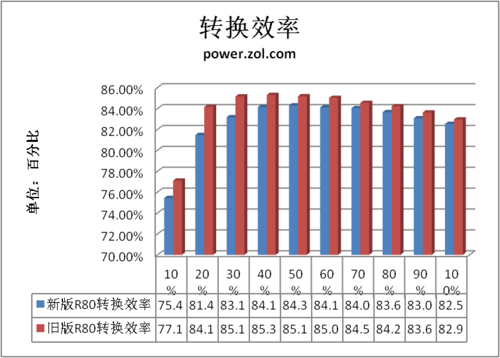

最后也是最重要的转换效率对比情况：
经过多次测试验证之后，我们发现采用双管正激技术的新版多核R80的转换效率要略逊于已经停产的老版本多核R80。也许有读者会对这一成绩感到失望，其实大可不必。首先，在两者效率相仿的情况下，如果给12V加重载的话，双路12V最大联合输出可达197W的新版R80无疑更具优势。其次，采用同步整流技术的旧版R80在成本上要远远高于采用双管正激的新版R80，而两者的效率基本持平，也即说新版R80的80Plus更具含金量。最后，由于成本低，售价不足300元，新版R80还有很多升级空间，比如说，如果在其二次侧低压整流模块改用同步整流DC-DC模块的话，新版R80的转化效率将会有非常大的提升，最终能达到铜牌？银牌？值得期待！
最后值得一提的是，测试过程中我们发现，旧版R80双路12V分别设定为10A并满载运行的话可以顺利通过，而新版则不可以，所以我们推测参测新版多核R80的体制有问题。
实测：电压稳定以最后总结
通过测试我们发现，旧版R80电源的12V输出的稳压表现要好于新版R80，但都非常不错。这和旧版R80电源采用先进的同步整流电路有很大关系，确保电力输出更加稳定。不过新版R80的5V的表现要稍好于旧版R80，新旧版的3.3V则表现中规中矩。
总结：外型上，新旧版R80可谓别无二致，新版R80在外形设计上完全继承了经典的旧版R80镀镍外观处理。想必这也是航嘉有意而为之，毕竟作为一款经典产品，多核R80的样子已经深深的印在了众多主流玩家的心里，如果在新版R80上做过多的修饰就显得有些画蛇添足了。
不过在内部用料上，和经典的旧版R80相比，新版R80要稍逊一筹，集成度也要高一些。至少拿在手里，旧版R80要更有分量些，而且通过我们拆解也可以看出，旧版的R80相对用料更足些。当然了，我们并不是在片面的宣扬“有料就好”的传统认知，因为在市场竞争激烈无比的今天，成本往往是决定一家企业生死存亡的关键，用料恰到好处才是王道。所以，新版R80能用相对更少的料做到和旧版R80同样的水准，这何尝不是一种进步呢？
总而言之，航嘉新版多核R80总体表现和旧版相比互有胜负，但是旧版R80当时的零售价高达420元，而有过而无不及的新版R80仅280元，性价比孰高孰低一目了然。可以预见的是，在未来一段时间内，如果航嘉或者其他厂商没有更强势的产品的话，新版多核R80将会顺利接过旧版多核R80的主流大旗，并成为300元价位市场的绝对主流产品。
