拆解：Qfan650内部用料解析

    由于电源一旦拆开的话就会失去质保的服务，所以很多玩家往往都不会主动拆开电源，这也为很多金玉其外败絮其中的电源提供了滋生的温床，同时也是少数无良商家疯狂控制成本的主要手段。下面我们就来通过拆解检验一下Tt金刚QFan 650电源的内部用料和做工情况。

    通过拆解可以看出，金刚QFan 650电源采用的当前较为流行的主动式PFC+双管正激拓扑的结构，一二级EMI滤波电路用料完善，主电容为Teapo 390μF，耐压值和耐温值分别为400V和85℃，整体做工以及用料较好。

内部布局

    拆开电源之后，变压器上的绿色胶带正面它是出自CWT（侨威）之手，品质有保障。（对电源代工厂商感兴趣读者可参考：大品牌也贴牌 七招教您看清电源的亲娘 一文）（电源知识可参看：拆穿一切谎言 开关电源工作原理详解析）。


一级EMI（左）和二级EMI（右）

    首先来看看金刚QFan 650的EMI电路。一级EMI被固定在了位于市电入口处的PCB板上，采用了1颗X电容和一对儿Y电容；二级EMI电路采用了一颗X电容，一对儿Y电容，另外还包括2个共模电感、1个保险管。

高压整流电路

整流桥

    市电在经过EMI电路滤波之后将会变成较为纯净的220-230V交流电，此时将会进入整流桥，并通过二级管的单向导通的特性将电平在零点上下浮动的交流电转化为单向直流电。金刚QFan 650采用的是较为少见的U15K 80R整流桥，反向耐压600V。

主电容

    在高压整流部分，金刚QFan 650采用了一颗来自Teapo的主电容，耐压400V，耐温85℃，容量390uF。

PWM/PFC控制器，型号被遮挡，无法看清

变压器

    220V市电被高压整流电路转为300V直流电后将会经过一次侧，然后经过变压器。金刚QFan 650采用配备了一个主变压器和一个辅助变压器。另外还配备了一个磁放大线路，专门负责3.3V输出。

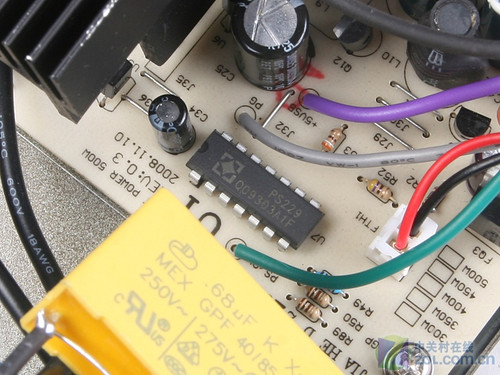

监控保护IC芯片

低压整流电容

    最后，高压直流电在过变压器后将会变成电脑所需要的+12V、+5V以及+3.3V等低压直流电，不过此时的低压直流电非常不稳定，必须经过低压滤波电路进行滤波后才能保证纯净的电流输出。金刚QFan 650在低压整流部分的用料中规中矩。
