只剩性价比 为何要为台系被动电源买单

产品：战神400W 酷冷至尊 电源

台系入门级电源席卷市场

·台系入门级电源席卷市场

    去年的全球经济危机导致众多台系以及欧美电源大厂在国外市场低迷的大背景下，纷纷加入国内市场份额的争夺，打响了国内电源市场争夺战。在这场惨烈的大战中，台系厂商在保证原有高端市场份额不丢的前提下，也开始向更广阔的中低端市场进军。

    相信台系大厂“酷冷至尊”响当当的名头早已无人不知无人不晓，旗下无论是机箱、电源还是散热器产品在玩家中都有不错的口碑。酷冷今年就针对入门级市场推出了几款主打性价比的产品，其实用低廉的价格就能买到大牌的产品还是大家所希望看到的，但很多玩家都会有这样的疑问：酷冷的入门级电源品质究竟如何呢？我们今天就拿出其中一款比较有代表性的产品酷冷至尊战神400来评测一下其性能究竟如何。

战神400外包装

    酷冷至尊战神400电源外包装采用酷冷一贯白色为底、紫色点缀的设计风格，并将产品印在外包装上，让人不用打开就能看到实物样式。

战神400

战神400进风口

蜂窝状通风口

    电源的背部设有电源输入口，并没有独立电源开关。并有大面积蜂窝状通风网孔，便于电源散热。

铭牌

    电源铭牌上印有详细的产品规格，型号：RS-400-PSAP-A3，额定功率300W。并通过3C认证。左边贴有酷冷的防伪标签，大品牌的防伪工作细致周到。

战神400侧面

    酷冷至尊战神400电源的外形非常朴实，电源尺寸为150x140x86mm，外观没有过多修饰，这与其入门级的市场定位不无关系。电源底部搭配了一个120mm静音合金轴承风扇，即便在较低转速下也可以为用户提供足够风量满足散热需求。

产品：战神400W 酷冷至尊 电源

采用被动式PFC

·采用被动式PFC

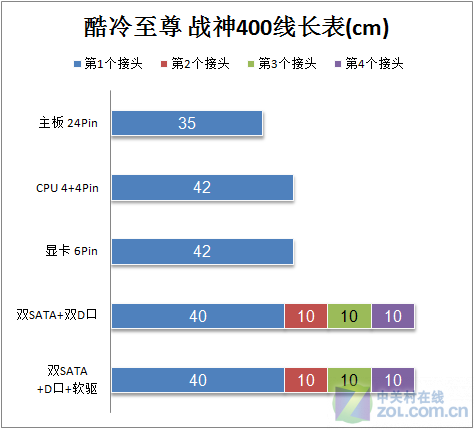

    相信玩家们装机时都遇到过这样的尴尬，由于电源线过短装机时明明买了支持走背线机箱却无法实现。再有电源线如果过长堆在机箱内部也会阻碍机箱风道，从而影响散热效果。目前业界电源线的长度还没有一个明确的标准，我们测量了这款酷冷战神400的线长，具体玩家可以参看下表。如果你不使用大型的塔式机箱或者繁杂背部走线的话完全够用。

电源线长

    酷冷战神400电源接口提供了1个20+4pin电源接口、1个4+4pinCPU电源接口、1个软驱接口、3个D型4pin接口、4个SATA电源接口及1个6pin显卡外接供电接口，扩展性能可以满足主流用户的需求。


电源线及接口部分

120mm超静音合金轴承风扇

    酷冷至尊战神400电源使用了一个全黑色7扇叶的120mm超静音合金轴承风扇，足以满足300W电源的散热需求。

内部元件

    拧开螺丝，我们可以打开电源外壳，看到内部的各部分元器件。酷冷战神400虽然定位于入门级，但整体布局整齐，做工用料都在主流水平。

PCB背部

一级EMI

    应该是出于成本考虑，酷冷战神400电源的一级EMI直接由线路和热缩套固定，并没有采用单独PCB，还有略显单薄。

被动式FPC

    酷冷至尊战神400采用了被动式PFC，并且被固定在电源外壳上，这样不但可以节省空间，还能通过电源外壳进行辅助散热。被动式PFC相比主动式PFC结构简单，不过转换效率稍低。

产品：战神400W 酷冷至尊 电源

内部结构一览无余

·内部结构简约

    酷冷战神400的二级EMI滤波电路设计相对要好一些，由一个X电容、两个Y电容以及两个电感线圈组成，配合上一级滤波电路进一步过滤市电内的干扰信号。

二级EMI

高压滤波电容

    战神400电源的高压滤波部分采用了两颗容量为470μF，耐压为200V的液态电容，可以满足额定300W的输出需求。

整流桥

    在两颗高压滤波电容后面的是整流桥，可以看到这是由台湾厂商TSC提供，型号为GBU605。

散热片

变压器部分

    在两片散热片中间的便是变压器的位置，隔离变压器被两个光耦所取代，旁边稍远的位置设有+5Vsub变压器。

低压滤波部分

    酷冷至尊战神400电源的二次侧部分设计同样比较简单。大家看上图，笔者这里不做过多评述。

产品：战神400W 酷冷至尊 电源

转换效率中规中矩

·转换效率75%左右

    看过了电源的内部结构，下面我们就拉来专业的设备为这款酷冷至尊战神400电源做一个全面的体检。本次测试我们使用的测试设备为电子负载仪、示波器、台式万用表、光电转速器。

测量仪器

输入输出功率对比

功率因数

转换效率

    通过测试我们可以看出，酷冷至尊战神400这款电源的转换效率在75%上下波动，是同类产品中的佼佼者。

产品：战神400W 酷冷至尊 电源

电压偏离控制在1%

·电压偏离控制在1%

    目前市面上销售的电源设计都遵循Intel的ATX12V规范来设计，在这个规范中Intel规定除-12V之外的各路输出电压的偏离幅度不得超过5%，这个测试中第一要看电压偏离是否超过5%，以此为及格线，再者要看电压偏离幅度与高低负载的波动幅度，以此判断电源是否能够称之为优秀。

摘自Intel ATX12V 2.31规范

    通过测试可以看出，酷冷至尊战神400电源的12V输出表现比较不错，电压偏离在1%左右，完全符合Intel不超过5%的规范。

    5V和3.3V的输出偏离也是非常出色的，偏离幅度分别为1.4%和1.8%。总体而言，酷冷至尊战神400转换效率基本达到一款主流被动PFC电源的标准，并且其电压偏离控制的非常不错，这点值得肯定。

产品：战神400W 酷冷至尊 电源

温度/转速/最后总结

·满载40度 风扇2000转

    测试过了电源的各项技术参数，下面我们来进行最后两项测试，温度和风扇转速测试，它们反映出了电源的整体散热情况。

    酷冷至尊战神400电源温度控制的还是非常不错的，满载时的温度也仅有40.2度。在70%负载之前，战神400的风扇转速一直维持在1100转左右，静音效果非常不错；负载达到70%的时候自动升高，最终达到2000转的速度，噪音开始显现，但是我们知道，电源在高负载运行的情况并不多见，一般都会集中在20-70%之间，所以说静音效果还是非常不错的。

最后总结：

    通过我们以上的拆解和测试相信玩家们都能看出，酷冷至尊战神400作为一款面向入门级的主流电源产品，并不像酷冷的高端货那样鹤立鸡群，但却也不乏亮点。比如电压偏离就控制的非常出色，这也反映出了台系大厂的功力，以及对消费者负责任的态度。

    酷冷至尊战神400电源虽然采用被动式PFC，额定功率为300W，但对于目前的主流攒机平台来说已经足够。况且，战神400作为台系大品牌的电源产品，我们仅花220元左右就可以买到这款主流的产品，何乐而不为呢？
