无扇也拉风 深度解析海韵无扇金牌电源

产品：X-400FL（SS-400FL ） 海韵 电源

无风扇也拉风

·无风扇也拉风

    相信不少DIYer在追求极致性能的同时，都有一颗享受安静生活的心，那么一款无风扇全被动电源就是必不可少的。再有，像录音棚等专业的音频工作室，也同样需要一款这样的产品。

    需求就是生产力，就在不久前，台系电源大厂海韵发布了X系列无风扇全被动电源，其采用了全模组化设计，并且均通过了80PLUS金牌效率认证，性能强悍。今天我们中关村在线评测中心就收到了其中的一款海韵X-400电源产品，下面马上为大家奉上——海韵X-400电源深度测试。

海韵X-400

    相信DIY玩家都听说过“海韵”的名号，其研发实力在台系PC电源厂商中数一数二，其下的全被动电源已经可以达到80PLUS金牌的水准，值得其他厂商借鉴。

产品：X-400FL（SS-400FL ） 海韵 电源

为什么能达到80PLUS金牌？

·为什么能达到80PLUS金牌？

    海韵X-400电源外包装以黑色为主色调，搭配金色点缀，简约时尚。右上角明确表明为400W电源，右下角印有醒目的80PLUS金牌认证标志。背部则标注了一些主要的产品特性，包括0dBA噪音设计等，以及一张电源内部结构图。


海韵X-400电源外包装

海韵X-400打开外包装

    打开海韵X-400电源外包装，电源和接线整齐的置于盒内，并分别由精美的布袋包裹，精致而不失大气之风。

海韵X-400电源

    海韵X-400电源是一款采用了LLC谐振半桥结构的金牌电源。LLC谐振半桥和有源钳位一样，也是一个利用超低开关耗损来实现超高效能的软开关技术。它的优点很明显，其电路结构比硬开关技术还要简单，不需要输出电感，能降低整体成本；同时这种电路的发热量更低，对周边元器件的规格要求也不高。

    但是应用这项技术的难点也比较突出，主要是电路的磁性设计比较复杂，输出电容上的纹波电流和可变频率也不容易控制。因此，应用LLC谐振半桥技术来实现高效能和高输出品质是电源设计工程师的最大挑战之一。

海韵X-400电源顶部

    这里需要提醒用户注意的是：第一，海韵这款X-400无风扇电源需要安装在通风良好的机箱中；第二，需要注意将有散热孔一面朝上放置安装。

海韵X-400电源底部

    铭牌被标在海韵X-400电源的背部，采用单路12V输出，最大电流可达33A，12V最大功率为396W，而电源额定功率为400W，电源的输出能力非常强大。能同时拥有DC to DC的高效率表现与全模组化的弹性，一方面能达到超高效率以及提供更优越的动态回应，更好的稳定性并最大限度发挥12伏直流输出。

产品：X-400FL（SS-400FL ） 海韵 电源

为什么敢不装风扇？

·为什么敢不装风扇？

    海韵X-400电源的四个侧面均设计了大面积镂空蜂窝型通风网孔，这可以在一定程度上帮助散热，并提升散热效果。


海韵X-400四个侧面

海韵X-400电源配件

    海韵X-400电源附赠了8根模组接线，并全部采用蛇皮网包裹。另一方面全模组线材让使用者能依个人的电脑配置来规划电源线材，以达到最佳配置。

海韵X-400电源模组线

    在线材应用设计上，采高电流镀金端子，能有效降低电阻并提高电流传输效率。有一点需要注意的是，显卡供电接口只有一个6+2Pin接口，在使用GTX480这类高端显卡时需要转接线。

海韵 X-400接口

    海韵 X-400电源模型接口部分，下排主要给主板、CPU和显卡供12V电，上排负责其他路供电。

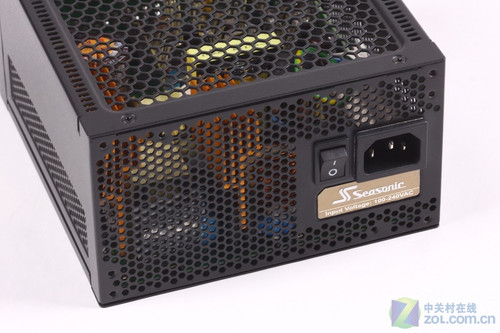

海韵 X-400背部通风孔

    背部一样望去，全都是散热网孔，O(∩_∩)O哈哈~当然还有电源接口和开关。

产品：X-400FL（SS-400FL ） 海韵 电源

完整的EMI滤波电路

·完整的EMI滤波电路

    这样的一款全被动无风扇电源发热量相比应该非常低，其究竟采用了什么样的内部结构呢？我们一起打开海韵X-400的外壳，看其内部构造。

整体内部结构

    拆掉海韵X-400电源外壳，我们发现其内部设计布局非常整齐，各个元器件错落有致，并覆盖有大面积散热片。

电源接入电路

二级EMI滤波电路

    这是一套非常完整的EMI滤波电路，各种保护做的也非常到位。包括两个电感线圈，两个Y电容，一个X电容，以及一个MOV压敏电阻器。通常在一些廉价的电源上，为了节省成本，我们是看不到MOV压敏电阻器以及第一个电感线圈的。

整流桥在散热片两旁

    整流桥藏在散热片下部，贴覆在散热片上，不容易拍到。其采用两个型号为GB1506的整流桥，并且带有独立的散热片。每一个整流桥，都可以支持到15安培100摄氏度。理论上，在115V电压下，功率可以被提升到3450W。

PFC电感

主动PFC控制器

    海韵X-400电源的主动PFC控制器由日本Chemi-Con生产，其最高温度极限可达到105度。

产品：X-400FL（SS-400FL ） 海韵 电源

二次侧引入固态电容

·二次侧引入固态电容

    高压滤波电容采用一个日本化工（NCC）的KMR系列电容（耐压420v，390uF，耐温105℃），对于一款额定功率400W的电源来说，用料还是非常扎实的。

高压滤波电容

变压器部分

二次侧滤波电容

    我们可以看到电源采用6颗固态电容作为低压滤波电路，其他的一些非固态电容则是由日本Chemi-Con公司生产。上面开岔的就是二次侧散热片，他们和电源PCB板的铜箔联为一体，为散热创造了更好的条件。

可插拔接口散热片

    3.3V和5V输出PCB板，为了提升散热效果，这部分的MOS管已经盖上了散热片。

产品：X-400FL（SS-400FL ） 海韵 电源

应用平台：宇宙最强主板/Intel六核

·应用平台：宇宙最强主板/Intel六核

    介绍过海韵X-400电源的内部构造，随后我们用其组装了一台顶级PC，并模拟实际使用的情况，看一款全被动无风扇电源到底能不能正常使用。

测试平台

    下面先来介绍一下我们这次的测试平台，CPU使用了顶级的i7 980X至尊版；主板采用技嘉的X58A-UD9，可提供7个PCI-E接口；NVIDIA Geforce GTX480显卡；内存2G DDR1600*3；以及酷冷至尊V6 CPU散热器。

测试平台

    i7 980X的功耗为130W，480GTX为270W，其他都不算就已经达到海韵X-400电源的额定功率，下面我们就来测试一下。

产品：X-400FL（SS-400FL ） 海韵 电源

400W电源当550W用

·400W电源当550W用

    笔者分别实际测试了打游戏和满载时电脑的实际功耗与电源各个部分的温度。测试结果如下：

测试

    为了模拟真实的使用，笔者找了一款比较受玩家欢迎的游戏War3测试，得出实际的功率仅为176.5W。

    下面我们又进行了满载测试：

满载测试

    在满载20分钟以后，我们看到平均温度：CPU为61.7度，显卡为76.4度，硬盘34.9度，主板为43.3度。

满载功耗

    当电脑满载时，功耗测试仪显示出来的功耗为526.1W，已经远远超过海韵X-400的额定功耗。此时整机依然可以正常使用，足见海韵X-400电源功力之深厚。上面的24.9度为此时的环境温度。

温度测试柱状图

    从上面的柱状图我们可以清晰的看到海韵X-400电源各个位置的温度变化情况。其中变压器的温度时最高的，而在一次侧和二次侧中间的区域温度最低。

    下面我们又用热成像仪再次印证了测试结果。

从背面拍

从侧面拍

    海韵X-400电源的变压器部分温度最为集中，而其他部分温度都相对较低。下面我们将测试电源的转换效率、功率因数等。

产品：X-400FL（SS-400FL ） 海韵 电源

转换效率达到金牌

·转换效率达到金牌

    前面我们已经介绍了这款海韵X-400电源做工出色，用料也非常扎实，那我们马上来实测一下这款电源的转换效率究竟如何。本次测试我们使用的测试设备为电子负载仪、示波器、台式万用表、光电转速器。

评测设备

    通过测试我们发现，电源在20%、50%以及100%负载下的转换效率分别为87.00%、91.46%和91.36%，已达到这三个负载下87%、90%以及87%的金牌电源标准，表现十分出色。

    此外，我们还加入了功率因数测试。虽然功率因素对于消费者而言并无直接利害关系，但用来参考一款电源的品质还是非常必要的。通过测试可以看出，得益于主动式PFC设计，海韵X-400电源的功率因数出了10%负载下稍低，其他都还是比较不错的。

产品：X-400FL（SS-400FL ） 海韵 电源

电压偏离小于1%

·电压偏离小于1%

    目前市面上销售的电源设计都遵循Intel的ATX12V规范来设计，在这个规范中Intel规定除-12V之外的各路输出电压的偏离幅度不得超过5%，这个测试中第一要看电压偏离是否超过5%，以此为及格线，再者要看电压偏离幅度与高低负载的波动幅度，以此判断电源是否能够称之为优秀。

Intel ATX12V 2.31规范

    通过测试可以看出，海韵X-400的12V电压偏离表现还是相当不错的，电压偏离幅度不到3%。而且值得肯定的是，和很多为求高效率为盲目加重12V负载的测试手法不同，本次测试严格按照Intel 3.21版规范进行电流加载，最大限度上趋于实际应用。

    3.3V和5V的表现比12V的表现还要好，偏离幅度均小于1%。总体而言，海韵X-400能在保证极高转化效率的基础上将12V电压的偏离控制在2.75%左右，将5V和3.3V电压偏离控制在1%以内是非常值得肯定的。

    此外，我们还进行了温度测试。在100%负载下，海韵X-400电源的温度也只有38.9度，这对于一款无风扇全被动电源来说已经相当出色了。

最后总结：

    海韵X-400是一款400W无风扇全被动并通过80PLUS金牌电源，其上市的售价应该在1300元左右，相比之前其他品牌推出的一些全被动电源产品动辄2000元的售价，优势颇为明显。并且其做工出众用料扎实，可以承受一定程度上过载的压力，是一款品质出色的电源产品。
