史上最另类80+电源 鑫谷300W白牌实测

产品：劲翔400A 鑫谷 电源

国产300W白牌再次乱战

　　80 PLUS 计划是由美国能源署出台， Ecos Consulting 负责执行的一项全国性节能现金奖励方案。起初为降低能耗，鼓励系统商在生产台式机或服务器时选配使用满载、50%负载、20%负载效率均在80%以上和在额定负载条件下PF值大于0.9的电源。由美国政府自掏腰包，对于符合以上要求的，台式机每套系统奖励5美元，对于服务器每套系统则奖励10美元。

　　80Plus计划自发布以来，得到了无数电源厂商的跟进，截止到目前已经有2586款电源通过了80Plus认证。如我们上文中所说的，80Plus对于电源的转换效率和功率因数都做了非常严格的限定，不仅仅降低转换消耗，更大的意图在于降低电网消耗。

　　虽然80Plus概念传入中国较晚，不过随着国内电源厂商技术的进步，一线诸如航嘉长城之流早以加入80Plus的大军。作为国内电源品牌起步较早的鑫谷自然也不会落后，先后有750W、650W、400W多个产品通过了80Plus认证。

　　不过那些产品终究属于较高阶层，对于人民大众来说，300W才是最为普及的产品。鑫谷怎么可能落后于众多国产厂商呢？所以就有了我们今天的这款产品——鑫谷劲翔400A，此款产品不仅通过了80Plus认证，并且附带上了鑫谷独家的实用功能——一键节能。就让我们看看这款传说中以节能环保为最大卖点的电源到底值不值得我们购买。

产品：劲翔400A 鑫谷 电源

黑色外观颇显高档

黑色外观颇显高档

　　既然是产品评测，首先当然要从外观开始。这款电源的外观采用了高档电源中常见的黑色外壳，侧面的鑫谷凸起字样也是一种宣传自己很有效的手段。虽然说电源这种产品外观本是很不重要的东西，不过在市场竞争的大环境下，突出自己的产品也是很重要的。

鑫谷 劲翔400A外观

　　上图就是这款电源的外观，不知道各位有没有发现一个很不一样的地方？

鑫谷 劲翔400A外观

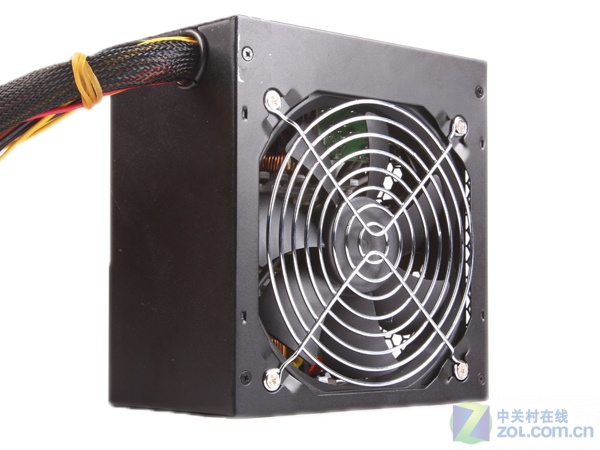

　　电源采用了120mm大风车风扇进行散热，这也是目前电源散热的一个趋势。

鑫谷 劲翔400A外观

　　电源后部就是传说中的一键节能插孔，留有220V的标志，实际上这款电源可以工作在相当低的电压下。

鑫谷 劲翔400A外观

　　其实电源大概都是这个样子不是嘛，下一页我们将介绍这款电源的内部结构。

产品：劲翔400A 鑫谷 电源

结构标准 属于国产较高水平

结构标准 属于国产较高水平

　　既然是一款电源的评测，那么对于结构方面的讲述就是必不可少的了，这款产品在做工方面应该算是比较规矩的，当然这里边少不了某位大厂在幕后的支持。在下文中我们可以看到这款电源的各个细节部分。

鑫谷 劲翔400A结构

　　电源采用了非常标准的双管正激，单磁放大结构，同瓦数的R80、节电王都是采用此结构，高效率的OCZ Z650、性能俱佳的海韵S12II系列也使用了此结构。

鑫谷 劲翔400A结构

　　换个角度可以更加清晰的看到电源的结构。

鑫谷 劲翔400A

　　一级EMI的原件做在了一键节能的小板上，1个X电容，2个Y电容。

鑫谷 劲翔400A一键节能小板

　　一键节能接口连接在小板上，15秒延迟自动断电。

鑫谷 劲翔400A二级EMI

　　二级EMI较为完整，依旧是1个X电容，2个Y电容，2个电感。

鑫谷 劲翔400A整流桥

　　整流桥型号为US6K 80R，在很多类似瓦数的电源上都可以见到。

鑫谷 劲翔400A开关管

　　电源的开关管来自意法半导体的STP11NK 50ZFP，旁边的则是场效应管，同样来自意法半导体。

鑫谷 劲翔400A主电容

　　电源的主电容来自BH，耐温105度，耐压400V，容量为220uF。

产品：劲翔400A 鑫谷 电源

又见CM6800G

又见CM6800G

　　这款电源使用的控制器我想大家也是能想象得到的，传说中的CM6800G，这款PWM/PFC控制器在多款电源中都见到过，比如广受好评的海韵S12II，当然控制器并不能决定一款电源最终的性能，不过相信大概对这款产品的性能范围大概也算有数了。

鑫谷 劲翔400A

　　看不清楚型号的芯片，作用应该是负责3.3V和5V的输出。

鑫谷 劲翔400A

　　CM6800G被放置在一个单独的小板上，来自台湾虹冠电子的这款控制芯片已经是太常见了，甚至可以说是一种经典。

鑫谷 劲翔400A

　　一次侧的主开关管，仍然是来自意法半导体的STP11NK 50ZFP。

鑫谷 劲翔400A

　　主变压器和待机变压器，没有采用很常见的绿色型号。两个变压器中间是单磁放大线圈。

鑫谷 劲翔400A

　　低压滤波电路如上图所示。

鑫谷 劲翔400A

　　监控芯片和温控电路直接做在了主PCB上，型号为PS229，提供了包括过压、欠压、过载、过温等多种保护功能。

鑫谷 劲翔400A

　　风扇来自深圳XIN WANG电子，12025规格，12V电压，0.18A电流。

产品：劲翔400A 鑫谷 电源

铭牌有点朴素 线材非常奢侈

铭牌有点朴素 线材非常奢侈

　　笔者的确并非电学出身，如果之前的拆解有何纰漏之处，也请大家原谅。下面我们来看看一款电源比较表象的东西——铭牌以及线材。铭牌的好坏可以更加直观的让大家认识到这款电源的性能，而线材往往也是决定用户能否方便使用的元素。

鑫谷 劲翔400A铭牌

　　看来这款电源的设计师不太重视铭牌，我就来给大家解释一下吧。电源额定功率300W，双路12V设计，分别为11A和8A（显然这是输出能力的分配，不是限流）。3.3V和5V输出为21A和15A，实际联合输出能力最高大概可以达到120W的水平（还是没标注）。

鑫谷 劲翔400A铭牌


　　电源线材方面应该说还是比较奢侈的，尤其是2个PCI-E 6+2Pin接口实在是有点富裕，不过看来这款电源还是勉强可以带起2块那种本来只需要6Pin但是做了8Pin接口的显卡。主板和CPU线材长度偏短，无法满足背板走线的需求。所有线材当中只有24Pin进行了蛇皮网包网。

　　还有一点需要注意的是，这款电源虽然采用了双路12V设计，但是仅有CPU供电通过第2路12V输出，考虑到这款电源的输出能力，笔者认为还是可以接受的，当然肯定是可以更好。

产品：劲翔400A 鑫谷 电源

一键节能技术解密

一键节能技术解密

    “一键节能”实际上就是在电源上提供了一个独特的电源插孔，通过这个插孔与内部节能电路，使得显示器以及外设在延时10秒钟后自动断电，从而达到节能效果。如果你的外设过多，还能通过插线板扩充更多接口来自动实现Modem、路由器、扫描仪的延迟关机功能。

一键节能的示意图

    “一键节能”的延时关闭功能是电源电路设计的一大特点，延时时间长短大约在5秒左右。这样设计的好处，就是在主机死机重启时，给外设持续供电15秒，亦不至于外设之间断电最造成的不便，从而预留出10秒钟的缓冲时间。

    一般情况下，用户因为电脑死机而重启电脑需要的时间，大多不会超过10秒钟的），这个延时电路会自动复位，不会切断显示器的电源，从而减少了因为用户重启电脑时，也误以为是关机，关断了显示器的电源，减少了显示器断电、再通电的次数，从而减少了对显示器开关机的电流冲击，同样的，起到了延长显示器的使用寿命。

   然后我们来实际测试一下这个效果笔者采用一个非常简单的测试方法，使用手表！笔者从系统黑屏的那一刻开始掐表，直到功率表读数降低为止。

计时开始

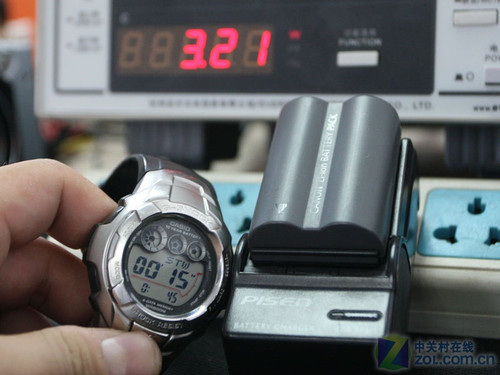

计时结束

    当电源输入功率变化到电源5VSB待机功率时，计时结束。经过粗略计算，整个持续供电时间大约在15秒左右，至少超过了10秒钟，可见电源为重新开机提供了充足的缓冲时间。

    另外，我们也可以看到电源外接电源接口在15秒之后，停止外接电源供电，充电指示灯也随之熄灭，实现了外设“零待机”的效果。

产品：劲翔400A 鑫谷 电源

效率让人欣赏

效率让人欣赏

　　然后就来进行我们电源测试中最为本质的理论测试阶段吧。测试采用负载仪进行，对于该电源来说，选取的负载比例为下图所示，相对Intel对于300W制定的ATX 2.31版本规范来讲，此比例稍微提高了一些，但是更加接近实际应用。

　　之后是具体的效率表现图表，如下图所示：

转换效率

　　从图中可以看到，此款电源的效率实际上要高于80Plus铜牌水平，当然实际原因有3。首先我们的测试采用了220V环境而80Plus测试仅仅应用了115V，我们的测试采用了较高的12V负载点，此款电源的设计方案原为500W铜牌。考虑到以上三点因素，笔者认为这应该还算是一款足够真实的80Plus产品。

功率因数

　　此款电源的PFC效率还是很不错的，远远高于80Plus铜牌要求的50%负载下90%的数字。当然在满载情况下功率因数的突然下降笔者不太清楚是怎么回事，也请知道的各位大侠指正。

    之后来看看电压偏离表现。

电压偏离

　　中规中矩，没有什么过人的地方，这款电源应该是12V与5V联合反馈，所以12V重载的情况下5V电压会剧烈下降，当然绝不处于落后水平。

　　纹波应该说在同级别产品里边还是很优秀的，当然不及海韵。鑫谷背后的这位大厂所推出的这款这款500W铜牌的结构本身纹波表现就是非常优秀，哪怕电容很烂也会有一个不错的结果。不过纹波图出了点小意外……回头再上。

　　交叉负载测试，由于笔者对于这个东西之前理解有些偏差……所以就不放上去了，不过考虑到交叉负载对于实际使用的影响不算大，这里就不放上去了。

产品：劲翔400A 鑫谷 电源

产品回顾及总结

产品回顾及总结

    看完了整篇评测，不知道大家的感觉如何？由于此篇评测是笔者首篇撰写的电源评测，如果有什么错误、遗漏或者不恰当的地方，请各位网友一定要提出来。希望各位能在文章下方留言，笔者不甚感激。

    结尾部分笔者会仿照国外网站惯用的方式结尾，也希望大家能够习惯。

鑫谷 劲翔400A

产品回顾及关键点点评：

    额定功率300W留有一定余量，双路12V输出，标称联合输出能力达到19A但是实际上可以达到更高，120mm大口径风扇进行散热，不过起步转速较高。

    主板24Pin采用蛇皮网进行了包线处理，主板与CPU供电线长度较短，绝大多数机箱无法进行背板走线。2条PCI-E 6+2 Pin显卡供电线缆异常丰富，各种其他接口也是非常充裕。

    电源效率非常优秀，测试效率就算折算为115V仍然有贴近80Plus铜牌的实力。电压偏离中等水平，纹波较为出色，交叉负载由于时间原因仅是过关，没有测试更加详细的范围。对于环保来说，功率因数带来的影响往往比那点转换效率更大。

    一键节能功能对于懒人来说非常实用，建议普及到更高瓦数的产品当中。

ZOL评测中心结论：

    这是继H、G、S、O这4个品牌之后第5个跨入国产300W 80Plus争斗的产品，当然实际上还有大量采用类似结构的未通过80Plus认证的电源作为竞争对手，这点也是不能回避的。对于用户来说，能有更多高品质的电源加入战局，最终获利的还是用户。

    如果单从国产品牌里边来看，笔者可以毫不犹豫的说，这款产品处于一个非常高的位置，相对于绝大多数产品都拥有很大的优势，尤其是效率和纹波完全处于一个非常领先的阶段，原因是什么？你懂的！

　　一键节能这个功能虽然说是想有用就有用想没用就没用，不过在现代都市飞速的生活节奏中，每天节约几秒甚至十几秒，其实都是非常值得的。毕竟相对于这款电源的价格，一键节能功能几乎可以说是附送的。

　　当然从这款产品当中我们也看到了很多问题，鑫谷拥有如此出色的产品，但是无论是风扇、铭牌、线材没有一样能显示出这款电源应有的样子。笔者在这里真的很想说，我不知道你们在想什么……

　　如果这款产品的风扇、铭牌、线材方面可以好好进行改进，这款产品几乎可以说代表国产品牌80Plus 300W的最高水平，所以最后结果就是这样，你不是……不过我们不该否认这款电源拥有很好的输出品质，相对低廉的价格和一个非常实用的功能。如果您是个追求电源内在的用户，不要错过这款好产品了。
