板卡商华丽转身 XFX首款电源国内抢测

>>板卡界的转行风

    板卡厂商做电源！？这不是什么新鲜事儿了，事实上这股“转行风”已经刮了很久。说到这些爱搞“副业”的板卡厂商，若是做各自的老本行——板卡，没的说，个个都是顶呱呱，但是一旦做起门槛相对较低的机电来却反而让人不敢恭维，给人“牌子不小，品质一般”的不良印象。

板卡厂商“抢攻”机电市场，板卡界的转行风

    先说通路厂商，昂达、七彩虹位列通路五虎前两名，名号不可谓不小，品牌拉力不可谓不大，但是旗下的机电产品线像是扶不起的阿斗，始终无法和传统的一线国产机电厂商正面抗衡；而头顶一线光环的华硕技嘉和微星，它们的机电产品可谓盛名之下其实难副，而且国内市场鲜有实货，难成气候；再来看看显卡领域的精专们：SPARKLE（旌宇）、BFG、Club3D、PowerColor（迪兰恒进）以及XFX（讯景）。

　　旌宇虽然涉足电源市场由来已久，但是旗下产品定位高端，而且国内也无代理，至少想在竞争激烈的中国市场成功转型，难度不小，BFG的情况与之类似；Club3D、PowerColor（迪兰恒进）刚刚宣布进入机电市场不久，最终能否成型还有待观察。XFX（讯景）虽然也是半路出家，但是旗下的电源产品已在国外开卖一年有余，多少积累一定的市场经验，而且讯景这个品牌在国内DIY玩家心目中有一定的影响力，若其真能给玩家呈现像样的机电产品的话，还是非常值得期待的。

讯景800W银牌姗姗来迟，等待接收检验

    说道XFX（讯景），她曾是一家“单片N卡敢叫卖8888元”的头号AIC，雄霸一时，名扬四海。但是，今年讯景又高调进军酝酿已久的机电市场，并于去年推出了一款型号为Black Edition 850的850W银牌电源，下面我们就来详细了解一下。

    在这个竞争异常惨烈、到处都是性价比神物的机电领域，我们并不是每一天都能看到有那么一家令人敬重的IT厂商敢于乘风破浪、迎难而上。多年前，名不转经传的海盗船毅然投身机电领域，而时至今日，它已经成为欧美市场的领导品牌，万人敬仰。很显然，XFX涉足机电领域就是要重塑这段辉煌之路，其深厚的企业底蕴以及良好的品牌扣牌就是资本，而Black Edition 850W则是它们的第一张王牌。

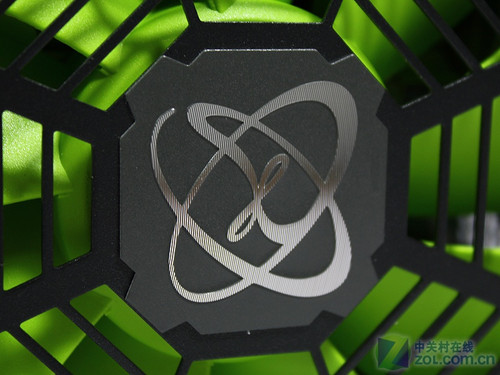

XFX电源的形象logo，有点像改版前的旧版CCTV

    XFX虽然是一家实力雄厚的板卡厂商，但毕竟隔行如隔山，想要在机电市场闯出一片天绝非易事。不过我们完全没有必要为XFX的首款电源品质担心，因为XFX Black Edition 850W出自大名鼎鼎的海韵之手。事实上，除了外观设计和高压主电容的选配方面有所不同外，XFX Black Edition 850W和海韵的M12D如出一辙。下面我们就来近距离欣赏一下传说中的海韵电源。

外包装


play hard让笔者想到小时候刻在课桌上的work hard（好好学习），嘘~~~~~

    首先我们来看包装设计。熟悉讯景板卡的玩家如果看到这一包装设计的话一定会有一种熟悉的感觉，因为他和XFX板卡包装盒非常神似，亲切感顿然而生。

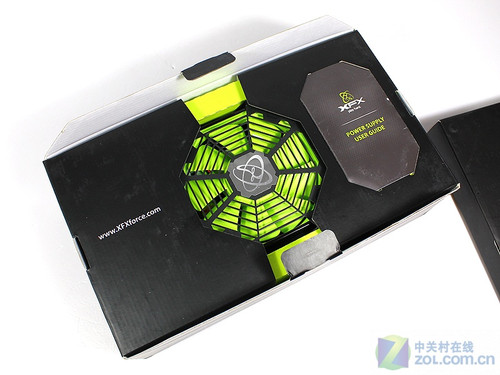

打开包装盒，暗黄色的风扇引入眼帘

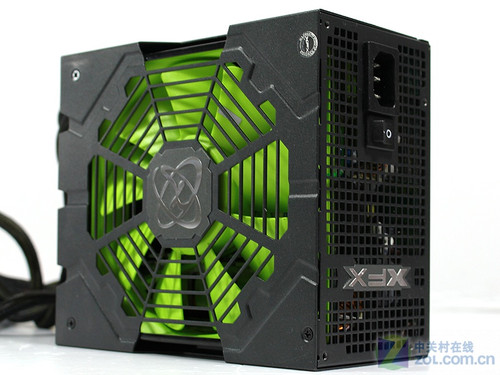

XFX Black Edition 850W本体

    看到XFX Black Edition 850W本体后，您可能会想，这哪能叫Black Edition（黑版）呢？不过不得不承认，黑色的外壳搭配暗黄色的风扇和模组接口的色调组合相当的养眼。




侧面细节

    细节部分笔者就不做过多赘述了，相信您的眼睛是雪亮的，您的评断也是独一无二的。

    高品质、大瓦数电源最常见的特点是什么？没错，正是模组化设计和单路+12V输出，XFX Black Edition 850W自然也不例外。下面我们就来了解一下这款电源的详细参数和特色设计。

铭牌标示

   XFX Black Edition 850W具体型号为XPS850-BES，采用ATX12V 2.31/EPS12V 2.92设计规范，符合80PLUS银牌标准，理论上转换效率高达88%。输出方面，XFX采用单路12V输出，最大支持70A电路，联合输出功率840瓦，几乎占了额定功率的99%。3.3V和5V的限流分别为24A和30A，联合输出功率150瓦。值得一提的是，该电源的5Vsb待机输出也达到了千瓦级的3A、15W。

风扇并非直接固定在扣盖上，事实上，它是固定在边框上的

ADDA ADN512MB-A91 135mm 12VDC 0.27A

    XFX Black Edition 850W配备了13.5CM个性风扇，暗黄色设计格外惹眼。具体型号为ADDA ADN512MB-A91 135mm 12VDC 0.27A，最大转速为2050RPM，不过根据我们的实测，其最高转速远未达到这一数字。

采用模组化设计

原生输出线材

    再来看输出线材方面。XFX Black Edition 850W采用了当前非常流行的模组化设计，原生线材包括2个PCI-E接口，一个24Pin ATX主板接口、一个8Pin EPS12V接口以及4+4 pin EPS12V接口。

模组线的精美包装袋

模组线材

输出线材规格表

    另外，XFX Black Edition 850W还配备了丰富的模组线材，具体数量和长度可参考上表。

    接下来我们再来欣赏一下 XFX Black Edition 850W的内部设计和做工用料。该电源采用的是主动式PFC+CM6802BHG控制的双管正激+DC-DC设计，用料扎实、布局合理。

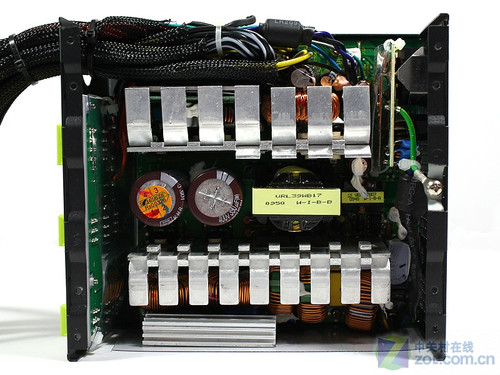

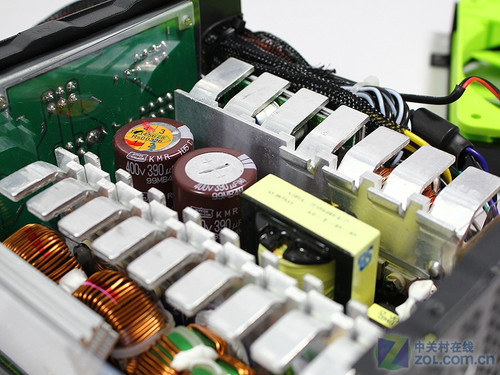

整体布局

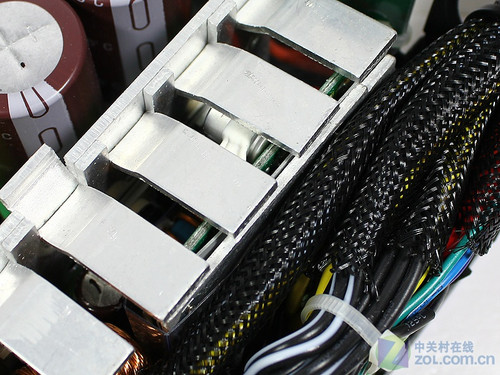

两排硕大的散热排也格外显眼

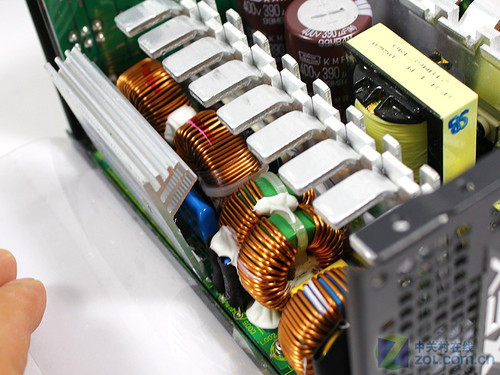

一级EMI需要从两个角度才能看全面

    首先是EMI电路。XFX Black Edition 850W在一级EMI部分主要配备了1个X电容，1对儿Y电容一级一个共模电感，另外外接底线、零线/火线间的滤波磁环也必不可少。

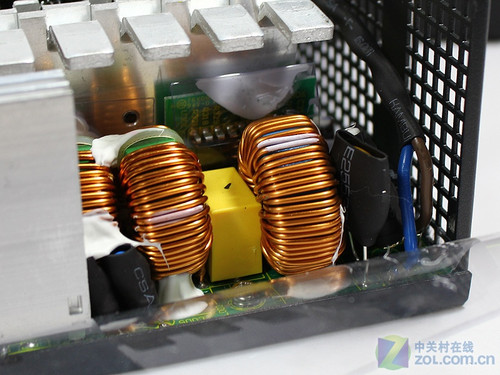

二级EMI

    二级EMI电路配备了2个共模电感，1个差模电感，1个X电容，1对儿Y电容，1个保险管，1个浪涌吸收元件和1个继电器。

高压整流模块

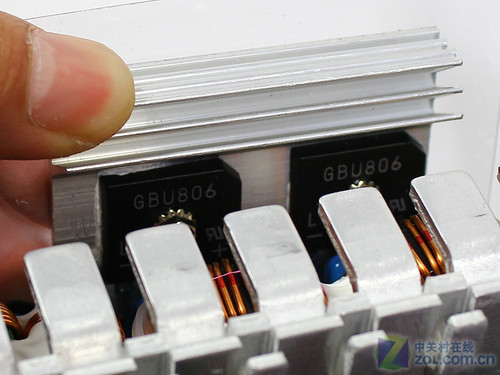

2颗整流桥并联

    来到高压整流部分（一次侧）。XFX Black Edition 850W配备了2颗光宝GBU806整流桥，并辅以硕大的散热片。

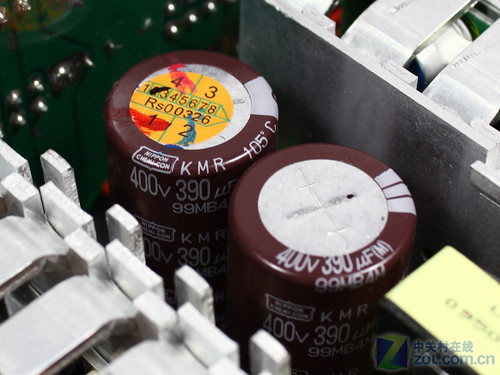

主电容采用高品质日系电容

    高压整流部分的主电容采用了两颗日系电容，105℃耐温，400V耐压，单颗容量为390uF，2颗等效容量为780uF，这样的配置绝对对得起一款额定功率为850W的电源产品。

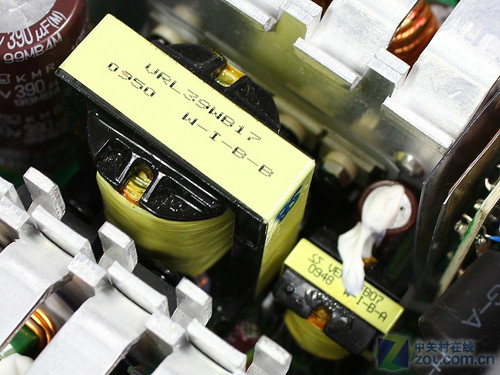

    市电经过高压电路整流之后将会进入变压器。XFX黑版850W配有2个变压器，大个为主变压器，专门负责输出12V电流输出，由于5V和3.3V均是由12V直接通过DC-DC模块降压而来，所以我们看不到该模块中常见的磁放大线圈；另外，旁边的小号变压器负责输出5VSB待机的输出。

变压器

    XFX黑版850W采用了高转换效率电源通常采用DC-DC设计方案，5V和3.3V输出直接由12V降压获得，这种设计方案可以尽可能大的提高12V的输出的能力，从而提升转换效率。

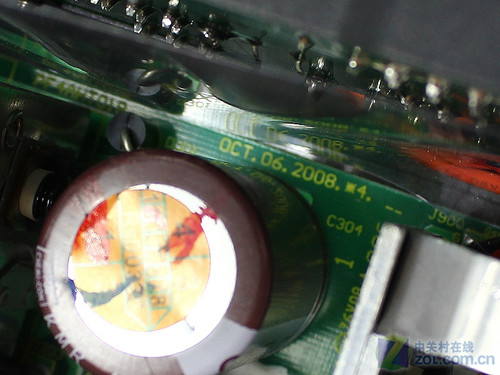

PCB板上标示了该电源的出厂日期——Oct 6 2008（08年10月6日）

DC-DC模块被二次侧散热片遮挡，未能拍到全景，还请各位网友海涵

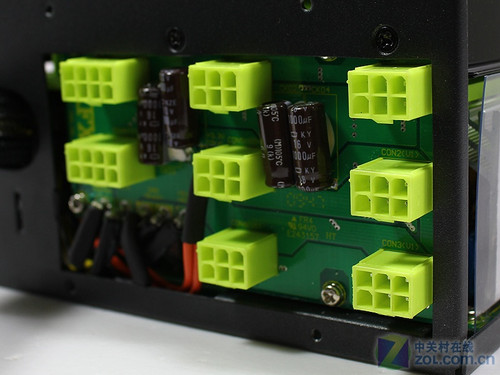

模组化设计

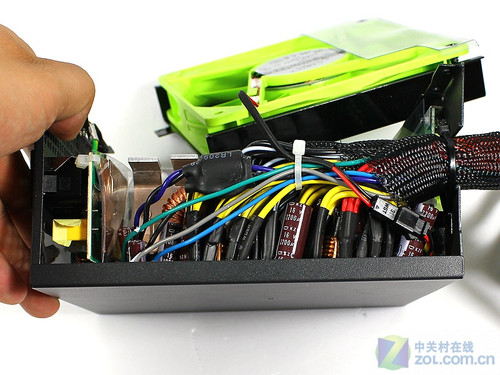

低压整流电路一览

    最后，高压直流电在过变压器后将会变成电脑所需要的+12V、+5V以及+3.3V等低压直流电，不过此时的低压直流电非常不稳定，必须经过低压滤波电路进行滤波后才能保证纯净的电流输出。XFX黑版850W在低压整流部分的配置也是相当耿直，无论是线材规格还是电容规格都为该电源长脸不少。

    如果您觉得电源内部的元器件看着乏味的话，不妨来看看该电源的测试成绩，解解闷儿。请看下一页……

    下面我们正式进入测试环节，首先是转换效率。我们知道，给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。

    根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌认证，具体要求可参考下表。

80Plus认证标准

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为25℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……

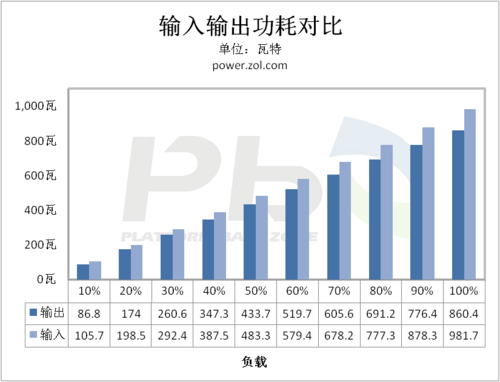

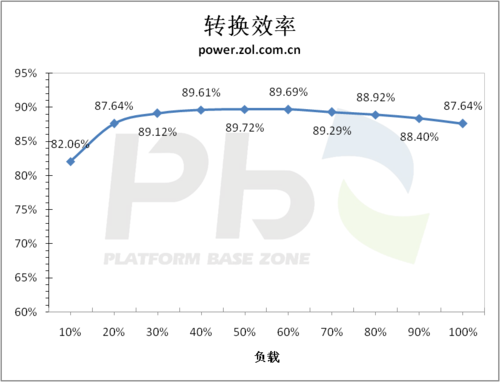

    为了更直观的了解XFX这款850W的转换效率，我们还加入了它在10个负载点的实际输出、输入功率的对比情况。

    通过测试我们发现，XFX黑版850W电源在20%、50%以及100%负载下的转换效率分别为87.64%、89.72%以及87.64%，远远超出了银牌标准，直逼金牌标准，表现令人震惊。

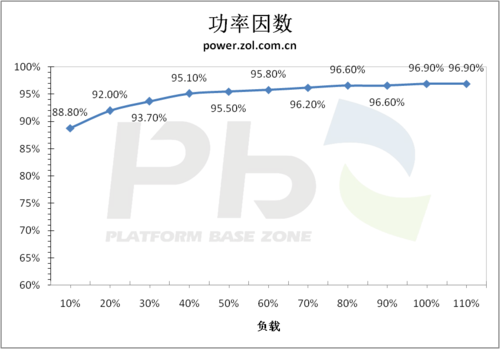

   另外，我们还加入了功率因数测试。虽然功率因素对于消费者而言并无直接利害关系，但用来参考一款电源的品质还是非常必要的。通过测试可以看出，得益于主动式PFC设计，XFX黑版850W的功率因数除了10%低负载都在0.9以上，作为一款主动式PFC电源，这样的成绩还算可以。

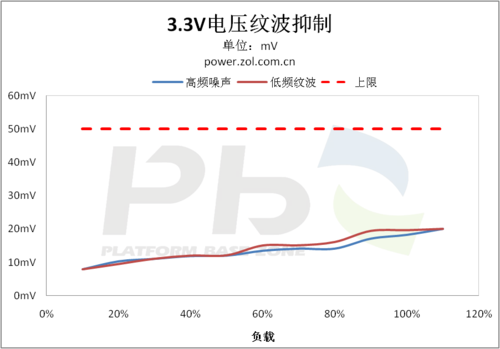

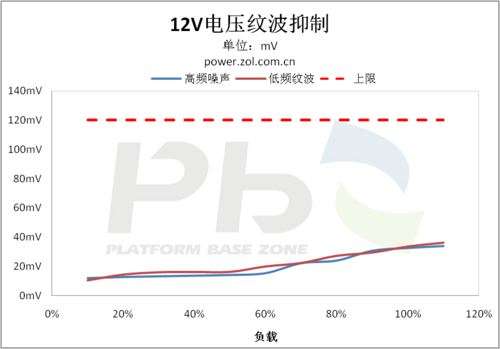

    纹波抑制同样是判断一款电源品质优劣的重要衡量标准。纹波测试检测电源在满载状态下各路输出的直流波形，分为低频10毫秒与高频10微妙两个频段测试，Intel规定电源+12V满载时高低频纹波上下振幅之和不能超过120mV，+5V/+3.3V满载时高低频纹波上下振幅之和不能超过50mV。下面我们来看看XFX黑版850W银牌的各路的纹波表现：

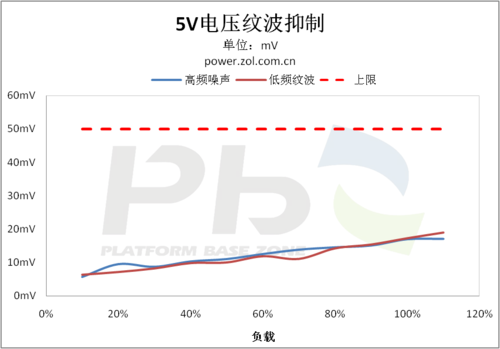

    12V高频噪声及低频纹波均能控制在30mV以内，表现出色；3.3V和5V也能控制在20mV，距离Intel 50mV的警戒线还有一段距离。纹波出众一直是海韵方案的一大优势，从XFX这款850W银牌电源身上也得以体现。

    一般来讲，12V负载越重时，电源的转换效率就越高，但是与此同时将会导致电压稳定性严重偏离，从而可能导致硬件受损。所以说，一款优秀的电源，不仅要保证12V输出可以加重载并获得较高的转换效率，而且还要保证在重载的情况下电压的偏离能够得到有效的控制。

    目前市面上销售的电源设计都遵循Intel的ATX12V规范来设计，在这个规范中Intel规定除-12V之外的各路输出电压的偏离幅度不得超过5%，这个测试中第一要看电压偏离是否超过5%，以此为及格线，再者要看电压偏离幅度与高低负载的波动幅度，以此判断电源是否能够称之为优秀。

摘自Intel ATX12V 2.31规范

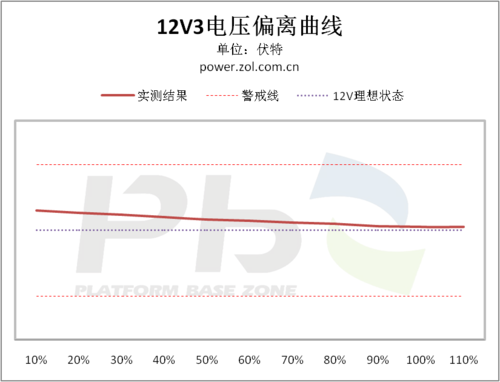

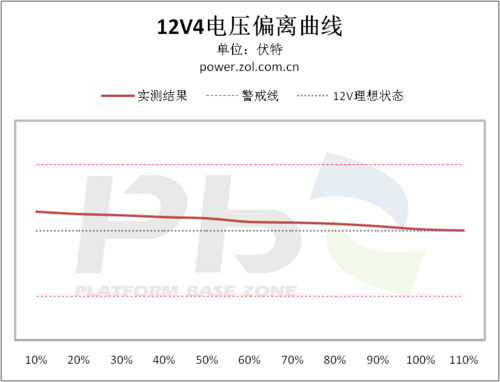

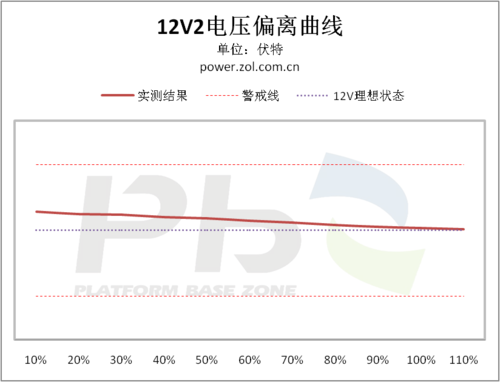

    通过测试可以看出，XFX黑版850W银牌电压表现还是相当不错的，电压偏离幅度仅为1.4%，离Intel规范的5%的范围还有一定的距离，表现非常出色。

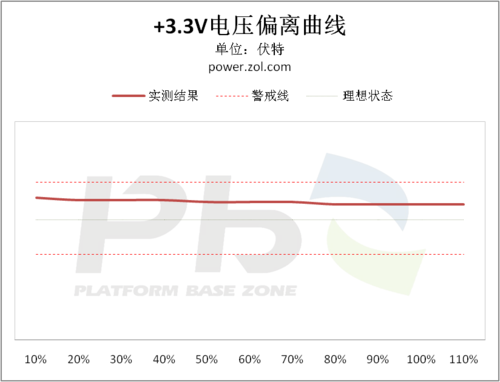

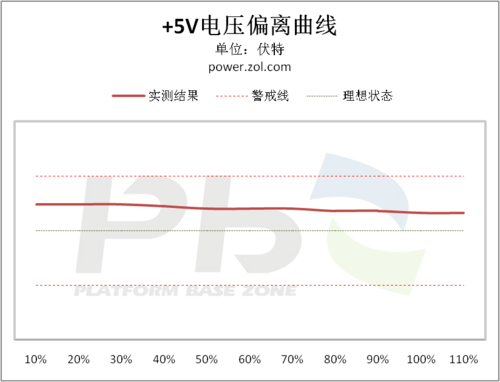

    和12V相比，3.3V和5V在电压控制方面稍显逊色，但2.1-2.4%的成绩也足够得瑟的了。

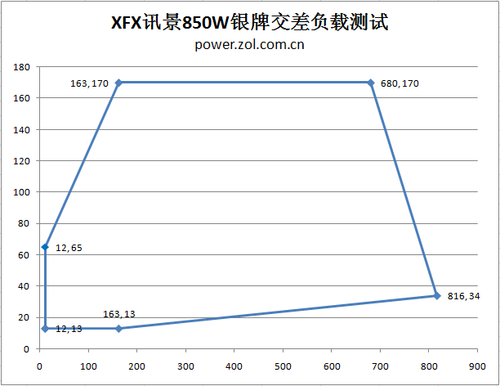

    接下来我们将要进行交叉负载测试。以下测试我们将会依照Intel EPS2.92规范中的850W电源定义的交叉负载测试。测试中+12V分为4路，3.3V与5V的负载根据铭牌中两路功率比来分配。

Intel EPS2.92规范

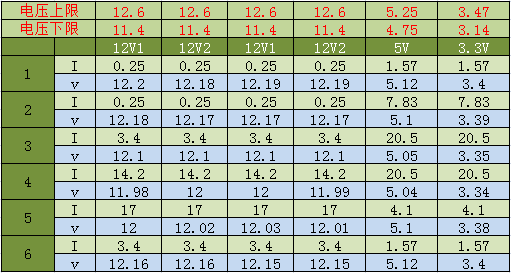

各路测试成绩

     交叉负载测试主要是检测电源在各种特殊负载状态下的电压的调节能力。通过这项测试中。得益于DC-DC设计，XFX黑版850W银牌在该项测试中表现出了不俗的实力，各路电压偏离控制的非常到位。

    最后让我们再来观察一下XFX黑版850W银牌的散热设计。通过测试可以看出，这款电源的出风温度还是比较高的，主要是因为风扇转速很低，到70%负载时的转速依然不到1000RPM，静音效果确实不错。当然了，出风口温度是一个相对值，可能会因为温度探头位置的不同得出不同的结果，但是总体上来看，探头位置的不同也不会产生较大的差别，出风口温度测试可以反映出参测电源大体的散热情况。

    从风扇转速测试数据中可以看出，在60-70%负载之前，电源风扇可以控制在1000rpm的速度运转，处于相对静音状态（如果能控制在800rpm左右的话即可称之为绝对静音，也即是60%负载之前），值得一提的是除了少数游戏玩家，电脑大部分时间一般都在40%左右及70%左右两个负载下运行，随着电源内部元器件温度的上升，其风扇转速开始不断加快，最终达到了1851rpm，噪音可以显现出来，但是出风口温度则随之降低。

---

    总结：当笔者第一次看到XFX这款黑版850W银牌电源后就已经被其个性张扬的外形设计以及精湛细腻做工吸引住了。放荡不羁的色调搭配、有棱有角的外壳设计以及那机械感十足的机身，无不为我们传递了一个信息：XFX电源，不鸣则已一鸣惊人。

    性能方面，XFX这款采用海韵方案的黑版850W银牌电源却是也对得起XFX这个响亮的名号。无论是转换效率、纹波抑制、电压偏离还是静音效果等等都表现出了“海韵制造”应有的水准。售价方面，XFX这款黑版850W银牌电源要价1500元，感兴趣的高端玩家不妨考虑一下。
