2010年是不平凡的一年，因为这一年是80Plus全面爆发的一年，低端全面挺进铜牌，高端金牌则是大爆发。就是在这样的背景下，作为世界几大电源生产厂商之一的Acbel康舒居然推出了一款采用被动式PFC设计的电源，这种反而道而行之的方法是否是正确的呢？就让我们ZOL评测中心为您解答。
康舒 IP600优能外观
从图中我们可以看到，电源采用了老IP系列不一样的黑化设计，显得更加高档。当然对于康舒电源了解的用户肯定也知道，康舒在后续的IP+系列全面采用了这种设计，所以也不算例外。
康舒 IP600优能风扇
风扇则为120mm产品，最高转速为2500RPM，满载情况下噪音表现并不尽如人意。
康舒 IP600优能外部接口
外部接口我们可以看到写明仅适用于230V交流电，开关方面没有缩水。
康舒 IP600优能线材
线材方面则只有主24Pin进行了包网，对于一款追求性价比的电源来说属于较为经济的选择。
较为扎实的内部做工
对于一款电源的评测来说，拆解图是必不可少的东西。当然我们可以想象到的是，一款以性价比为主打的电源，内部结构自然也不会太漂亮。不过笔者还是认为，对于这个价位的产品来说，无需关注用料，简单实用才是最好的。

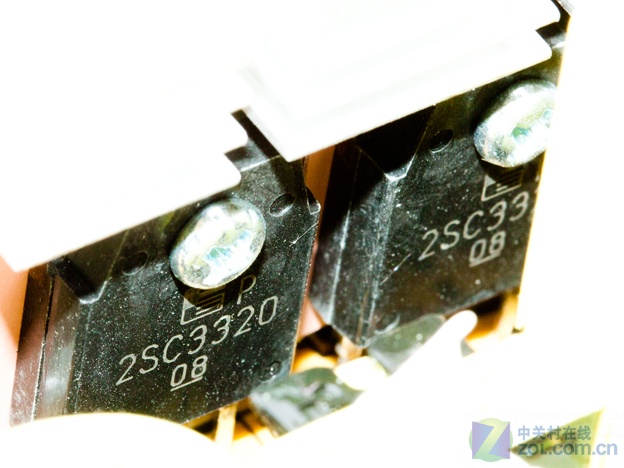

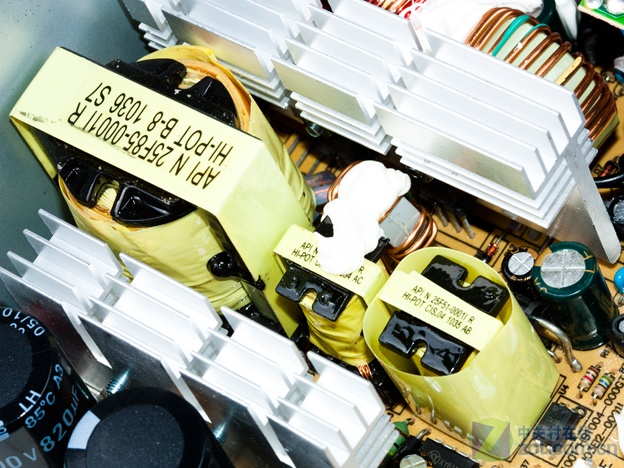

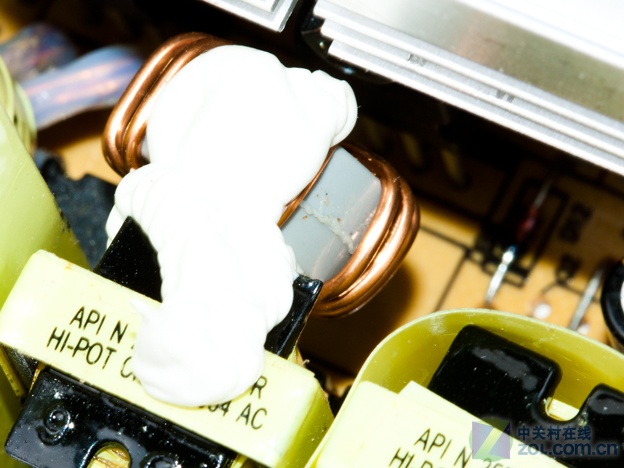

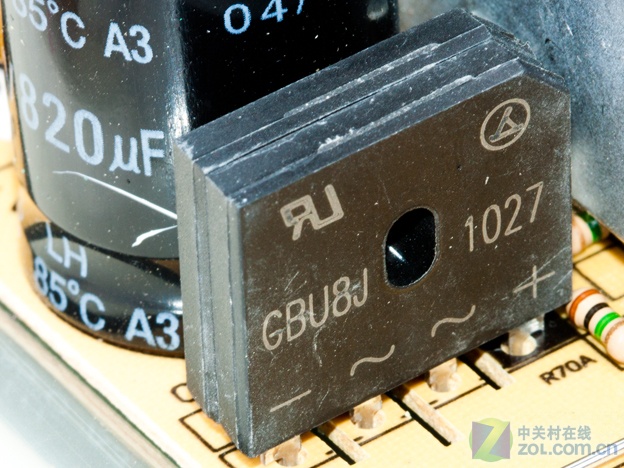

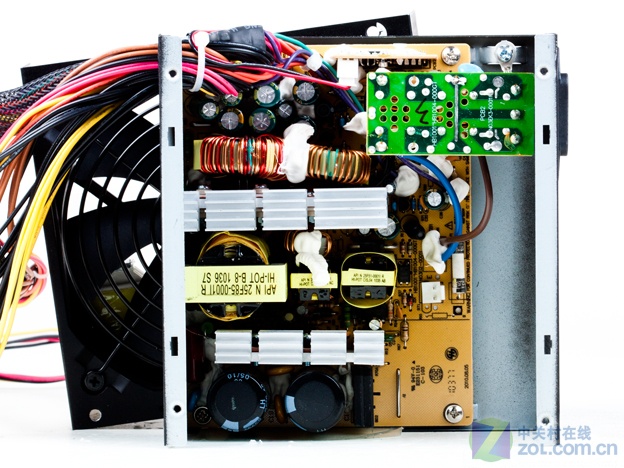

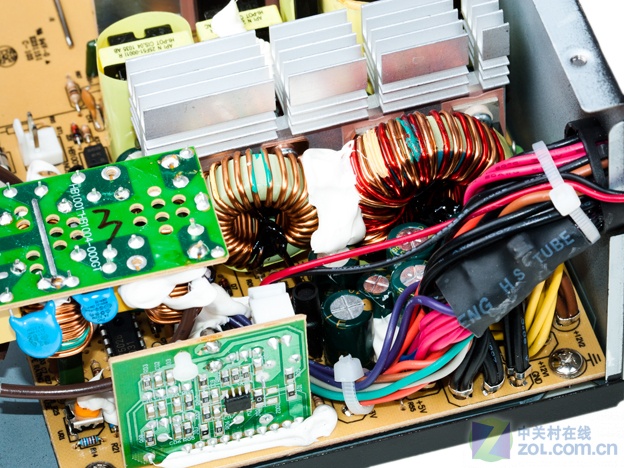

康舒 IP600优能内部结构

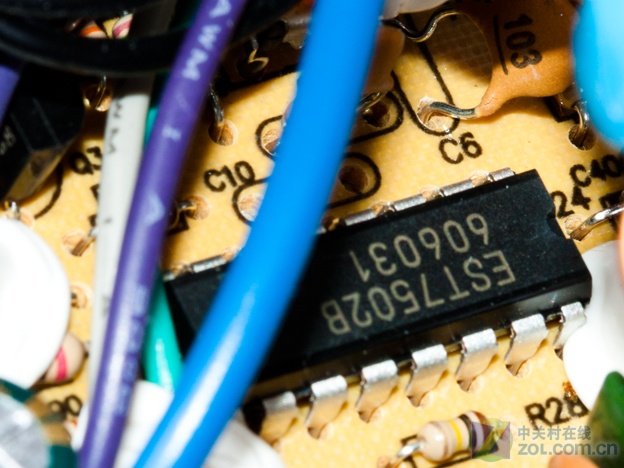

从上图中我们可以看到很多用户对于此款电源关心的地方，在这里笔者就不一一赘述，对于那些看得懂电路原理图的高端玩家来说也请你们自己动手了。
铭牌依旧朴实 线材实用很多
对于老IP系列电源来说，线缆长度不够一直是一个诟病，在上置电源机箱中还勉勉强强，对于下置电源机箱来说显然有些过于局促了。后来推出的IP+系列电源为了这个问题做了很大的改进，而我们此次的新IP优能系列依然保持了这个良好的传统，下面来看看线缆长度吧！

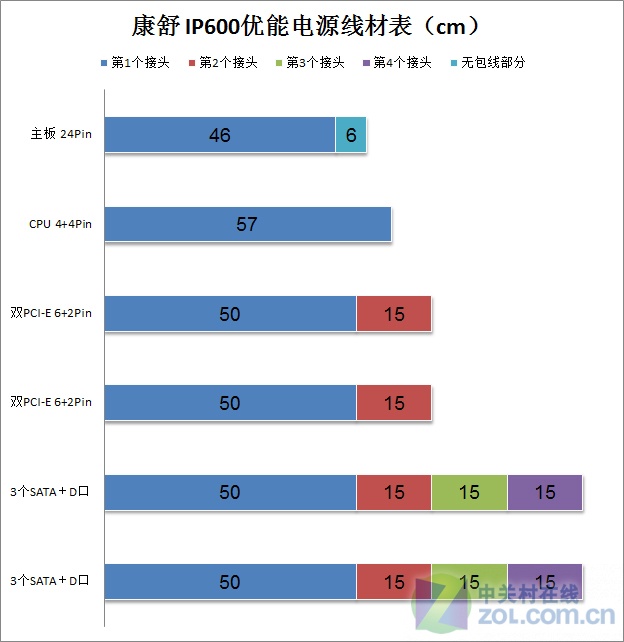

康舒 IP600优能线缆长度表
从上图中可以看到，线缆长度还是可以的，很多机箱背板走线都能满足，4个显卡接头对于500W电源来说也算是比较奢侈的，取消了软驱接头是大势所趋，SATA与D口混合线使用更方便，不过6个SATA+2个D口的设计笔者认为还是改为4+4更为实用。

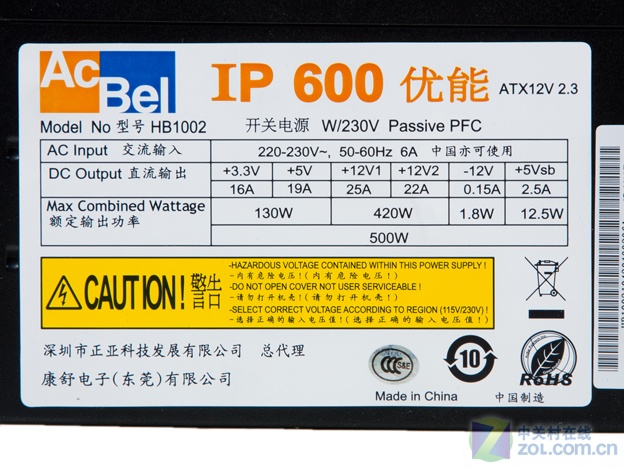

康舒 IP600优能铭牌
铭牌方面还是保持了康舒电源一贯的简单明了，线缆标色上也将CPU线用褐色表示以帮助用户分路。420W的12V输出对于一个500W电源来说算得标准。
电压偏离较为普通 3.3V优秀
可以说电压偏离不够理想是我们可以预想到的事情，这也是低端电源的通病，不够先进的拓扑结构以及缺乏远端反馈都会导致这些问题。不过笔者认为，只要电压偏离保持在Intel规范的范围之内就不会影响正常使用，主流用户也不比对此担心过多。

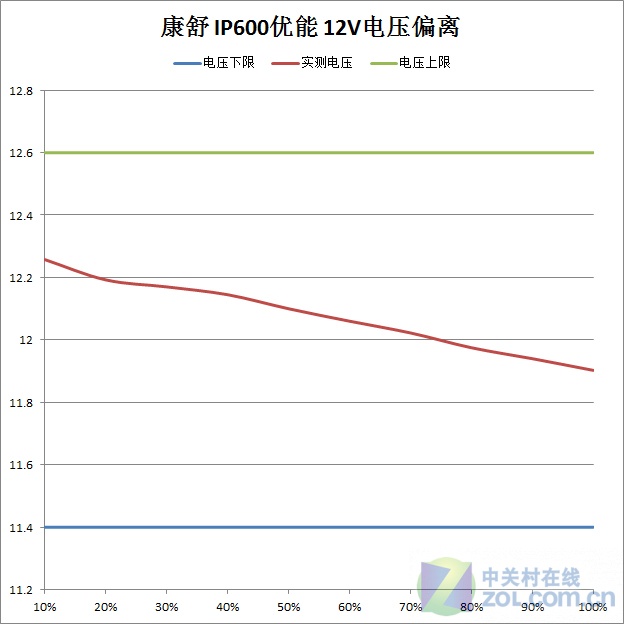

康舒 IP600优能12V电压偏离
12V电压掉的比较大，但是起点比较高，所以一直保持在较为靠近中心点的水平。

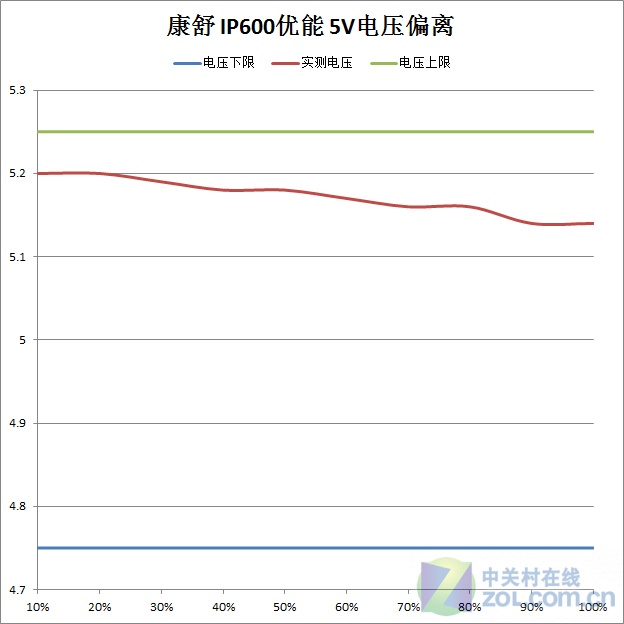

康舒 IP600优能5V电压偏离
5V一直偏高，不过这也是转换效率较高的原因之一吧。

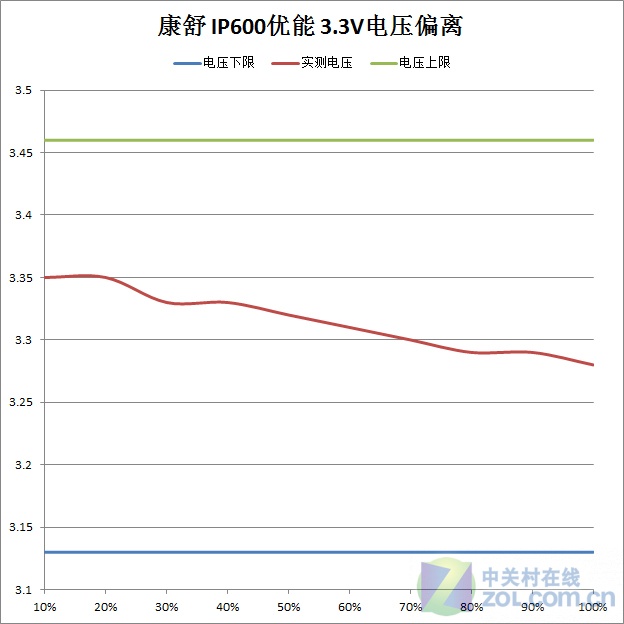

康舒 IP600优能3.3V电压偏离
3.3V是这个电源几路当中表现最为优秀的，这也是单磁放大电源最为常见的表现。

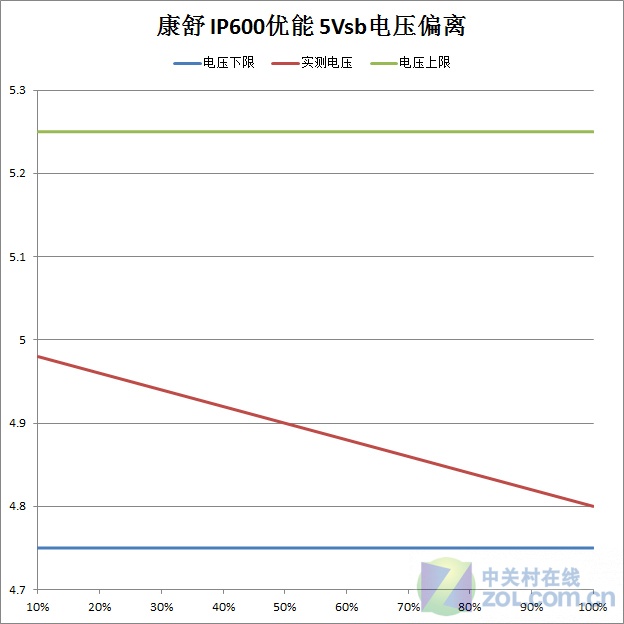

康舒 IP600优能5Vsb电压偏离
待机5V的电压下降的还是比较厉害的，而且恰好是一条直线，从这张图我们可以看到2.5A的量还是有的。
结构虽然普通 效率却也过得去
提到被动PFC，恐怕多数消费者想到的都是低转换效率以及低功率因数，当然康舒这款电源自然也跑不了多少。不过在众多测试数据当中笔者还是看到了这款电源在同级别电源当中较高的素质，尤其是最高转换效率也接近82%的水平证明其实这款电源的节能还是说的过去的。

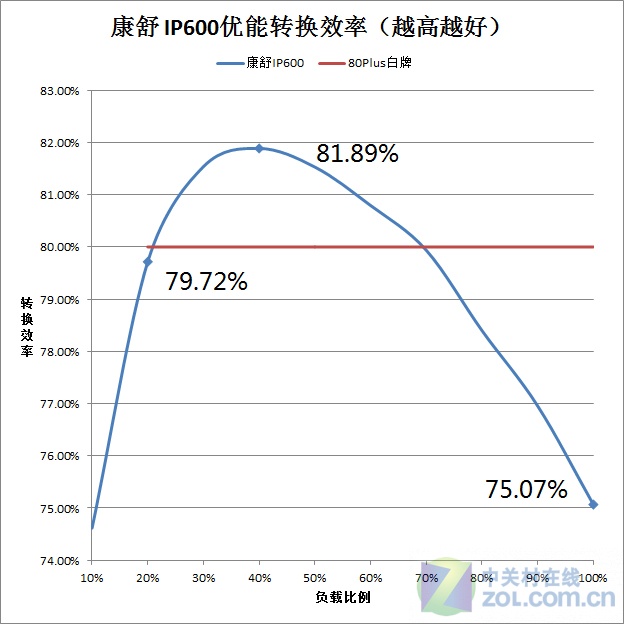

康舒 IP600优能转换效率
从图中我们可以看到，电源20%负载点效率接近80%，最高点接近82%，而满载点落到仅为75%

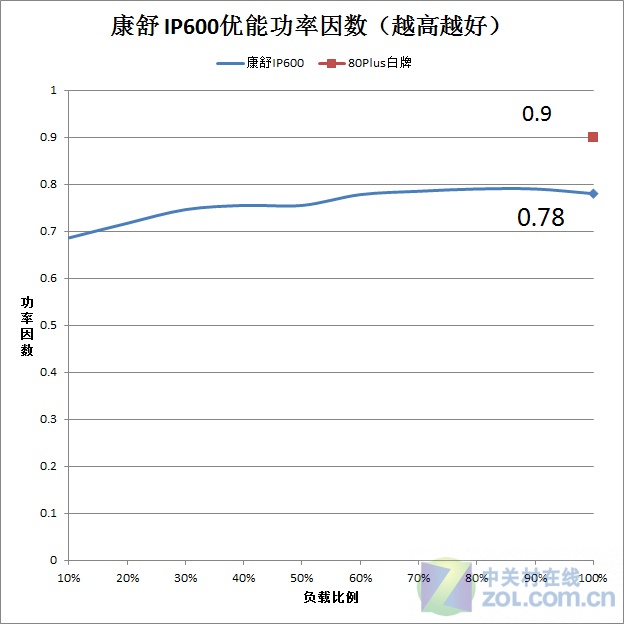

康舒 IP600优能功率因数
功率因数受到被动式PFC的局限，最高点也仅有0.79的水平，而到了满载由于电路容感性的变化下降为0.78。可以说这款电源还是达到了一个被动式PFC当中较高的水平。

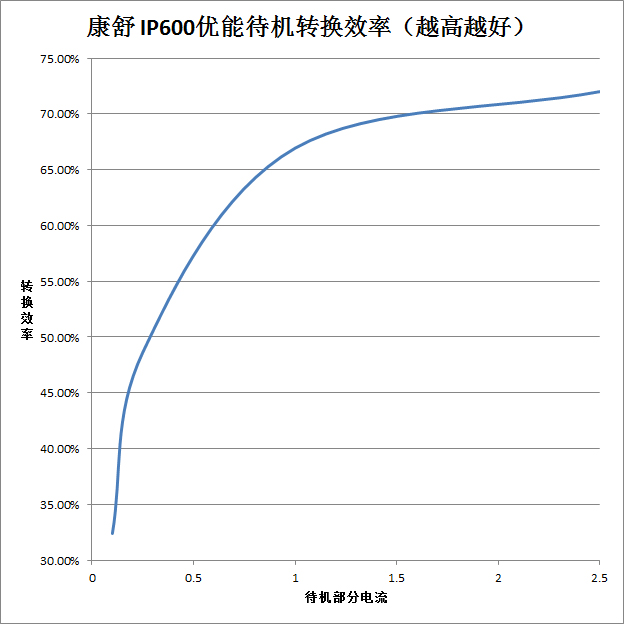

康舒 IP600优能待机效率
电源在空载时的功耗为1.03W，0.1A、0.25A、1A、满载（2.5A）4个点的转换效率分别为32.4%、48.63%、66.94%、72%，相对于通过了80Plus认证的电源来说也是偏低的。
纹波表现均在合格线之内
之前IP系列电源的纹波表现实在是不尽如人意，某位传说中康舒的老朋友给揭的这个老底也实在是不够朋友，不过这种较差的表现是否一并带到新款的IP600优能里边呢？实际上答案是否定的，知错就改才是好孩子不是吗？
半载纹波图表：
康舒 IP600优能半载纹波图表
从图中我们可以看到，康舒IP600优能在半载情况下12V、5V、3.3V、5Vsb、-12V对应的纹波大概为50mV、16mV、17mV、20mV、30mV，均低过Intel规范的一半水平。
康舒 IP600优能满载纹波图表
从图中我们可以看到，康舒IP600优能在满载情况下12V、5V、3.3V、5Vsb、-12V对应的纹波大概为80mV、30mV、25mV、24mV、70mV，距离及格线还是有一段距离。这种表现对于老的IP系列来说进步是非常巨大的。
交叉负载是单磁放大永远的软肋
可以说交叉负载是单磁放大电源永远的软肋，这款产品自然也不会例外。实际上对于品质较差的单磁放大电源来说，挂个点是在正常不过的事情了，不过万幸的是这款电源没有一个点成功挂掉，这也让笔者对于这款电源又多了一丝信心。

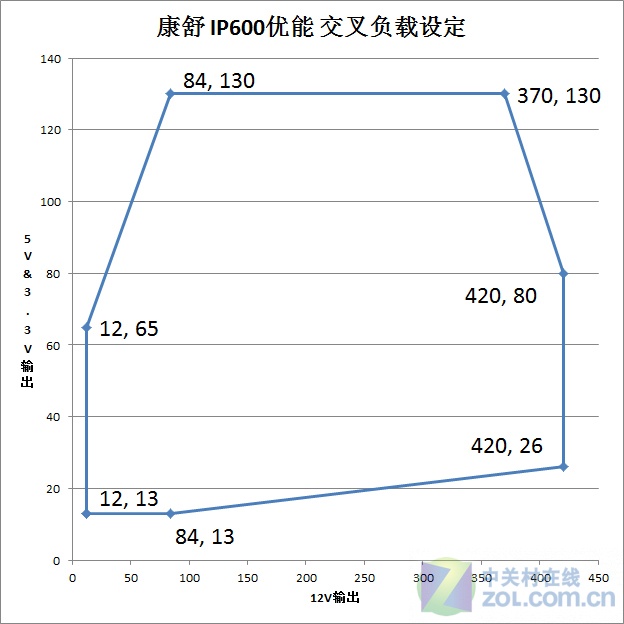

交叉负载设定
根据这款电源的铭牌，我们做出如上图所示的交叉负载图表。

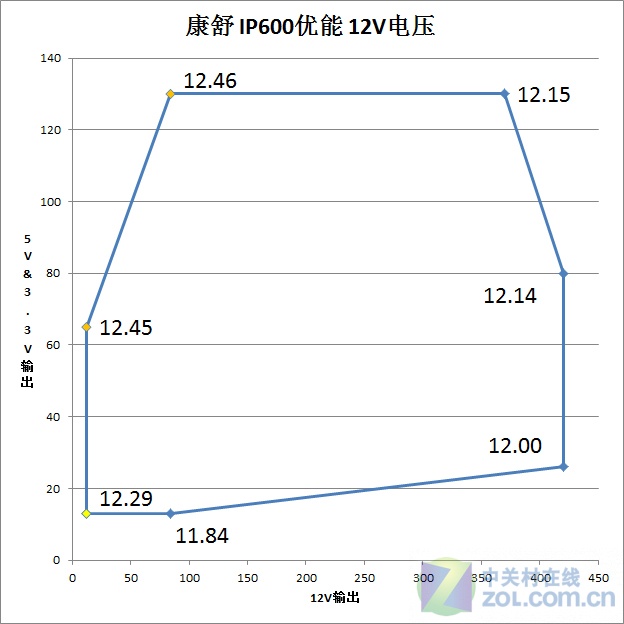

交叉负载12V
12V有2个点超过了12.4V，左下点也超过了12.2V，不过左侧高点在正常使用过程中很少出现，所以这一成绩影响也不是很大。

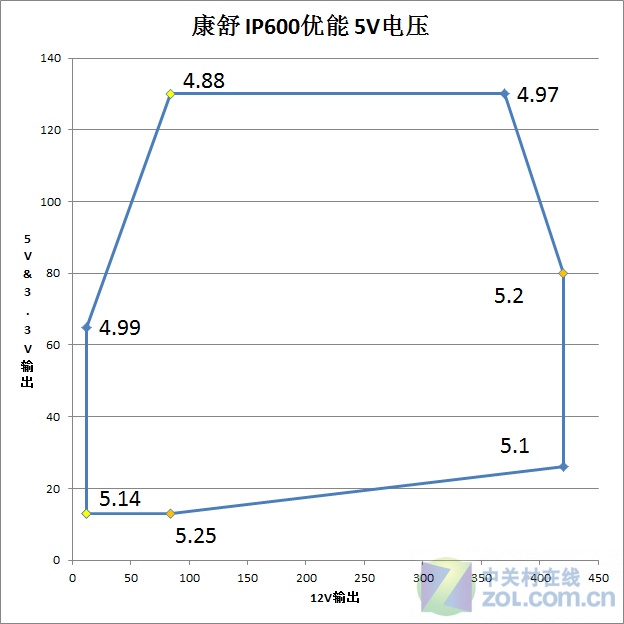

交叉负载5V
5V的情况不够乐观，有2个点均达到了十分危险的地步，不过还好没有超标。这也是12V和5V联合稳压电源的缺陷，总会因为某一路而耽误了另外一路。

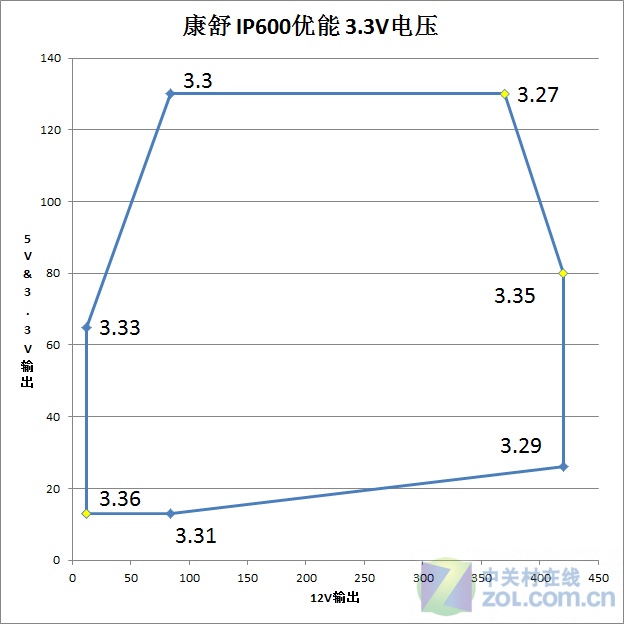

交叉负载3.3V
单磁放大的电源一般都能将3.3V控制的比较优秀，这款产品也不例外。不过仍然有3个点电压偏离和3.3V有了一定的距离。

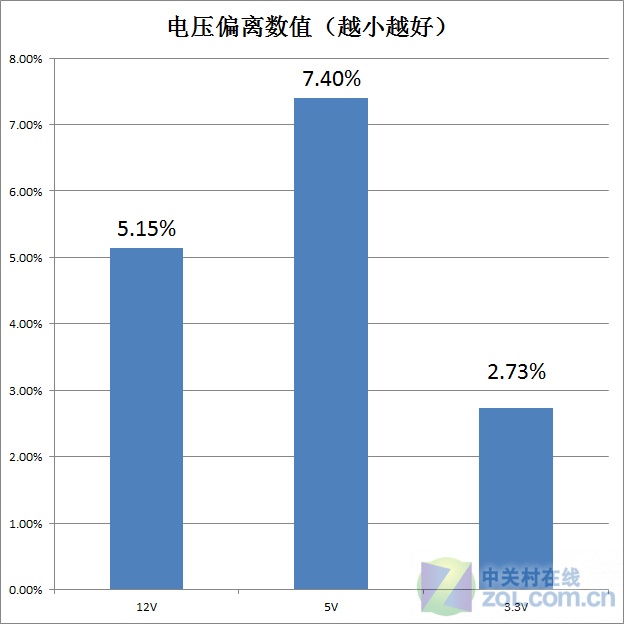

交叉负载电压偏离数值
对于一款单磁放大的电源来说，这种结果是可以预见的，可见电源在联合稳压的过程中更多的倾向了12V，5V将近8%的数值还是有点高的。
ZOL评测中心结论：
应该说这款电源的表现很大程度我们可以预料到，被动式PFC电源毕竟有自己的局限性，不过这款产品依旧在保持一定成本的情况下保持一个相对合理的性能，应该说很大程度上还是合格的。
不过既然生在这个80Plus纷繁的乱世，就自然免不了受很多苦，这款产品的成败，很大程度上将会被他的价格所决定。毕竟300元区间段通过80Plus的产品比比皆是，不过300元区间段的500W产品仍然是少数，而且这款产品在典型负载的表现并不算差。产品能否成功，一切都在康舒的市场定位上。
