特别的EMI小板 双磁放大给力

特别的EMI小板 双磁放大给力

　　当笔者拆开这款电源的时候，的确发现了他和我们目前常见的80Plus铜牌白牌电源拥有着相当不一样的地方，毕竟双磁放大和反馈电路在这个价位上可以说是近年来从未有过的。由于电源很多地方都被挡的很死，所以笔者尽力为大家派来了这些图片，请诸位自行评判好坏。

先马 黑魅内部结构

　　上图为电源的主题结构，可点击看大图。

先马 黑魅背部做工

先马 黑魅一级EMI 可以看到接地端是通过螺丝接在外壳上的

先马 黑魅二级EMI

先马 黑魅整流桥 没有散热片

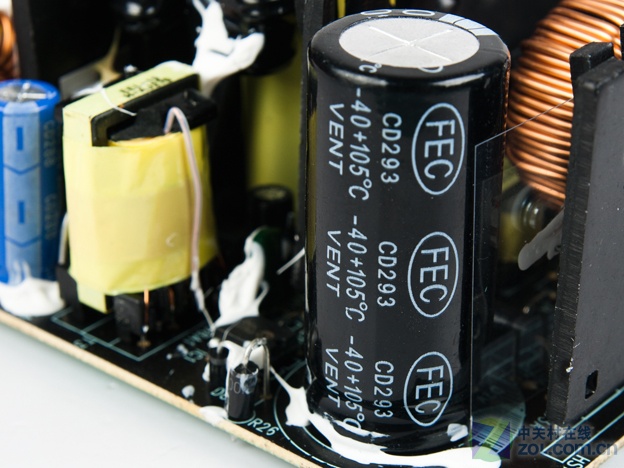

先马 黑魅主电容是450V 220uF 105℃

先马 黑魅主变压器和待机变压器

先马 黑魅飞在天上的双磁放大线圈

先马 黑魅各个功率器件

先马 黑魅保护芯片 型号为GR8323

先马 黑魅最后的3路独立输出和电容群

　　好了，以上就是这款电源的内部结构，下面进入理论测试部分。

    看组图请点击此处
