明星编辑对于电脑来说，高温是电脑内部硬件无形的杀手，无论是CPU、GPU，还是硬盘……都对于高温的工作环境都非常的敏感。所以面对CPU、GPU这两个发热量大户，几乎所有的玩家都会选购质量高、散热好、工作稳定的散热产品，避免使其因过热而导致“阵亡”。但对于硬盘是否需要即时散热，仿佛很多人都有着自己的看法。
前一段时间我们做了个调查，对于硬盘是否需要单独散热这个问题上，有将近70%的被网友认为硬盘不需要单独的散热器，或者无所谓的态度。而从上面的调查中我们可以看出两点，一个还是有很多电脑用户觉得硬盘依旧扮演者“硬汉”的角色 ，而认为因为需要散热的网友数量不足1/3；二一个，从接近70%，认为硬盘散热无所谓或者没必要的受访网友来看，这些人应该是已经满足了目前硬盘散热的效果。
但是事实上随着硬盘转速、读写数据量的增加，硬盘的发热量也随之增大。在这种情况下，硬盘损坏的机率大大提高。在这种情况下，用户的数据安全受到威胁，而很多重要的数据相比能用钱买到的配件要更加宝贵。
另外，随着CPU、显卡的功耗越来越高，散发的热量也越来越多，对于机箱内部工作温度的影响也越来越大，即便硬盘本身散热并不是需要担心什么，但环境温度的提高，可能会让硬盘处于一个“树欲静而风不止”的尴尬境地，因此为了，您宝贵数据安全，做好硬盘的散热工作十分重要。
前不久先马推出了一款名为冰麒麟i9的机箱产品，主打硬盘散热，并且推出了一个“硬盘独立风道”的新名词，那么所谓的“独立硬盘风道”到底好不好使呢，效果如何？“硬盘独立风道”会不是对机箱内的风道设计造成影响呢？硬盘风道是否真是锦上添花，还是多此一举？这就是我们今天要跟大家讨论的话题。
在我们讨论硬盘独立风道之前，先来了解一下硬盘为什么需要散热，硬盘主要发热源在哪里？因为只有的找到发热源，才能“对症下药”，最终“药到病除”。
数据处理芯片以及PCB板
对大多数的精密的电子仪器设备对温度，尤其是对高温都非常敏感，因为这会牵扯到设备过快老化的问题，硬盘也是如此。虽然说硬盘在整个平台系统中，对于散热需求可有可无，不过，由于硬盘PCB线路板集成芯片在处理数据，以及向磁头和马达发出信息指令时，会产生大量的热量，芯片工作时的温度也会高达70至80度之间。
硬盘背面PCB详解
纵然说，处理芯片的耐高温的极限可达100度以上，但是聚集在PCB线路板上的热量，必然会对PCB板的过度老化造成影响。一般硬盘经过长时间使用后，无法正常寻道或是无法正常读写，多数情况下就是用于PCB线路板的老化或损坏引起的。因此，一般只要换一块线路板，硬盘就能回复正常工作了。
主轴电机
主轴电机就是硬盘驱动马达。马达这个东西，其实就是一个逆向的“交流发电机”（虽然形容不确切，但很容易理解），原来是动能转变为电能，马达则是将电能转变为动能。。
硬盘驱动马达
由于马达本身的特性，内部线圈的线阻以及内部磁铁芯，在工作时都会产生一定的热量，尤其是导线线圈的电阻，电阻产生热量，而热量越高电阻越大，电阻越大热量就会越高，如此循环，马达产生的热量就不能小视了。
寻道电机
硬盘寻道马达
在硬盘里通常会有两个马达存在，一个是主轴电机，就是我们刚说的硬盘驱动马达，另一个就是负责摆臂寻道的寻道电机。既然都是电机，都是马达，那么工作原理大同小异，产生热量的方式也都基本相同，因此这里就不再赘述了。而我们只需要知道，主轴电机以及寻道电机的旋转，是热量的主要源头。
碟片以及磁头
那么可能你会问：“硬盘的磁碟在高速旋转下不会与空气摩擦产生热量吗？”实际上，会有这个可能，不过由于硬盘内的气体相当特殊，但不会是我们周围的空气，主要是为了保证硬盘碟片的纯净。而既然有气体存在那么就存在着摩擦生热，即便硬盘碟片表面已经非常光滑，也避免不了与内部空气摩擦产生的热量。但具体能产生多少热量，这个还得需要高中的物理老师帮帮忙。
硬盘盘片和磁头
那么磁头的呢？来回移动，也不会产生热量么？磁头会产生热量，但是不是因为快速移动而产生的。主要是由于通过磁头的电流强度不断发生变化，影响到盘片上的磁场，而这一过程因为运用到了电磁感应，所以磁头发热量较大。但也仅仅是相对来说，如果与电机相比，那可是小巫见大巫了。
硬盘使用环境温度
其实对于硬盘来说还有除了本身的发热量之外，硬盘使用环境的也是个重要因素。由于硬盘并不是孤立与整套PC系统之外的东西，因此硬盘受到周围其他硬件的温度影响也比较大。比如硬盘往往比较靠近显卡以及主板南桥芯片等热量“重灾区”，一旦系统满载，尤其是显卡满载，对于硬盘散热影响也比较严峻。
硬盘工作温度过高，虽然不会引起硬盘出现“罢工”，但这会增大硬盘出现传输故障的几率，而谁又不想让自己的硬盘长期处于“高危”状态呢？答案当然是“没有人”，那么硬盘散热又有哪些方法呢？下面我们来看看常见的几种硬盘散热方式。
机箱前置风扇可同时给多颗硬盘散热
硬盘固定托架上固定风扇散热
硬盘散热器一对一的VIP服务
以上三幅图是我们常见的，也是大家通常采用的硬盘散热方式。前两幅图是使用最为广泛的两种方式，在风扇在为机箱补充冷空气的同时，为硬盘进行散热。而最后一个幅图，则需要用户支付一定额外的费用，选购一个硬盘散热器进行散热。
前面我们已经了解了，硬盘的主要发热源以及硬盘温度过高而存在的潜在危险，那么下面我们就来看看带有“硬盘独立风道”的先马i9机箱，看看是如何的“独立”法儿？
先马i9机箱
先马i9风道示意图
独立风道设计
先马机箱内部的硬盘独立式散热风道
硬盘独立式散热风道示意图
两幅图是先马推出的“硬盘独立风道”散热设计，其实是硬盘散热器加强版，直接从外界吸入冷空气为硬盘散热。而会对机箱底部进行进风口造成阻碍，影响机箱内部散热。
测试平台与方法介绍
测试说明
1.首先我们来测试硬盘到底在什么工作状态下，使得硬盘温度升高。分别模拟三种环境：玩3D游戏、看电影、下载BT以及海量数据交换，测试时间为40分钟，并且是在裸平台，被动散热环境下。
2.接着我们测试硬盘在满负荷工作的时，给硬盘正面吹风合适，还是给硬盘反面吹风合适，测试时间40分钟。
3.上机测试，我们来模拟实际使用环境中，硬盘在系统满负荷运转（CPU/GPU满载/硬盘大量读写数据）时，分别采用先马的硬盘独立风道以及前置风扇散热的状态下，测试硬盘散热效果，记录温度。测试时间为40分钟。
测试环境温度为24度。
测试平台
| 测试平台 | |
|---|---|
| CPU | i7 920 2.6GHz |
| 主板 | 玩家国度 X58 R3F |
| 内存 | 承启 DDR3 1333 1G *2 |
| 显卡 | GTX570 |
| 硬盘 | 希捷 500GB |
| 散热器 | 九州风神 冰阵 600 |
| 电源 | 海盗船AX1200 金牌电源 |
| 软件平台 | |
| 测试系统 | Windows 7旗舰版 |
| 测试软件 | Everest V5.50 |

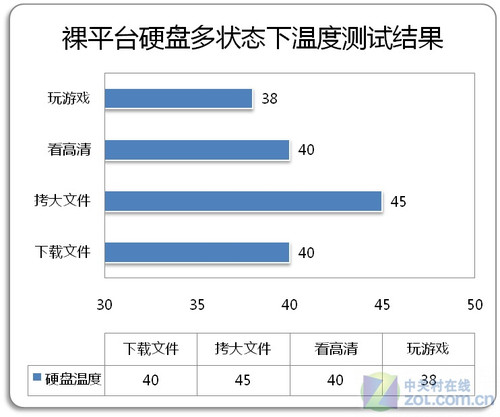

拷游戏比玩游戏 更"发烧"
下载大文件
来回拷贝文件
看看高清电影
玩玩极品飞车
从上面的测试结果中，我们能明显的看到，硬盘在拷贝的大文件的时候温度最高，达到了45度，而下载文件和看高清电影，这两项测试中温度保持在40度左右。
其实出现这样的现象，原因也很简单，实际上就是硬盘读写负荷高低不同而已。在反复拷贝文件时，硬盘需要不停的满负荷工作，碟片以及马达都在疯狂的运转，发热大也就不足为奇了。而玩游戏时，硬盘使用率不高，不太需要大量读写硬盘调取数据，因此发热量就相对较低。
测试小结：硬盘转的越快、读写越频繁，发热量越高。
下面我们进行测试的第二步，硬盘在满负荷工作的时，给硬盘正面吹风合适，还是给硬盘反面吹风合适，测试时间40分钟。
先“裸测”
在没有风扇下还是先对硬盘进行“裸测”，分别以在正反面方向水平放置，在满负荷工作40分钟后，看看硬盘温度如何。
第一步 将硬盘“裸体”测试 40分钟后
上“马甲儿”
其实上“马甲儿”就是给硬盘加一个1400至1600rpm的风扇，直接吹向硬盘，也分别在硬盘正反摆放两种状态下，满负荷测试40分钟后，看看效果如何。
第二步 将硬盘裸穿上“马甲儿”测试40分钟
在给硬盘穿上“马甲儿”之后，我们发现温度出现了明显的变化。经过一个小时的测试，Everest显示硬盘正放的温度为35度，而反放时的温度为27度。上不论，放置方式如何，首先我们看到降温效果还是非常明显的。
测试小结：其中硬盘反放降温效果则更加明显，只有27度。其实要原因，是由于硬盘的温控探头在PCB板附近，因此降温效果看上去要更显著一些，也有些作弊的嫌疑。但直接为PCB以及芯片降温，也不是什么不好的事儿。
下面我们进入第三项测试，把硬盘放入先马冰麒麟i9机箱内，进行系统满载测试（CPU/GPU满载/硬盘大量读写数据），分别采用先马的硬盘独立风道以及前置风扇散热的状态下，测试硬盘散热效果，记录温度。为了增强对比性，笔者将把在不提供任何任何风扇，硬盘在机箱内被动散热情况下的数据加入到对比当中。
硬盘独立风道对比测试
|
|
硬盘温度 |
风扇转速 | |
|
系统空闲 |
系统满载 | ||
|
独立风道 |
29 |
34 |
2019 |
|
前置风扇 |
29 |
37 |
1405 |
|
被动散热 |
31 |
44 |
- |
从上面的图表中我们可以明显的看出，在系统满载、硬盘进行大量数据读写，并且没有对硬盘进行散热的情况下，硬盘的温度飙升到44度，远远高于有硬盘散热条件的状态。虽然硬盘的安全工作温度在60度以下，但是长时间的高温工作环境，对硬盘来说还是比较危险。
而独立风道直吹硬盘的降温效果也比较明显，比前置风扇的降温效果要低上3度左右。
硬盘独立风道对于机箱内的影响
下面我们来看看机箱内，显卡与CPU之间、显卡与电源之间、硬盘周围区域已经机箱进风口区域，分别在硬盘独立风道以及前置风扇散热的状态下，各个测试区域的温度变化。
硬盘独立风道散热
前置风虽然硬盘散热
从结果来看，虽然看似硬盘风道对于机箱内部温度有一定影响，并且温度值有所下降，但是实际上，也就是零点儿几的差距，几乎不明显。另外，我们可以发现硬盘位温度有所不同，其实主要还是进风量的差别所导致，独立硬盘风道风扇转速较高，硬盘区域的通风量也随之提高，温度下降也就自然而然了。
测试总结：通过上面的测试，我们可以看出，硬盘独立风道确实可以达到为硬盘良好散热的效果，并且不会影响机箱内部的风道，也不会影响其他区域的散热效果。因此，硬盘独立风道的设计还是很不错的。
通过上面的三项测试，我们清楚的了解到了，硬盘在什么工作状态下的发热量对最高，并且怎么吹硬盘散热效果最好，以及独立硬盘风道在机箱内的作用。因此，我们在翻过头来看看先马i9的这款硬盘独立风道机箱的设计，刚好满足了，之前我们测试中，硬盘散热的需要。因此硬盘独立风道机箱相对于其他类型的机箱，还是有着不小的优势的。
但是机箱存在的问题，我们也不能忽视。
多硬盘的尴尬
首先第一个就是，多硬盘带来的不便。虽然机箱驱动器为直通套的设计，提供了9个驱动器安装位，可以说扩展性非常不错，但是硬盘托架只提供了区区的3个，并且硬盘散热器也仅仅提供1个而已，如果用户需要组多硬盘或磁盘阵列，那就显得非常尴尬，一个硬盘爽死，另一个或者几个硬盘热死。
这样的设计，虽然看上去很美，但是并没有考虑实际使用的需求，如果仅仅只能为一个硬盘提供VIP服务，那么要这么多的驱动器位置岂不都是无用？
附件费用的尴尬
那么好，如果你说，厂商可以根据需要提供更多的硬盘散热器，提供更多的硬盘架。但是如果用户有四、五块硬盘，每块硬盘都需提供VIP服务。
那么问题就来了，厂商是免费提供散热器呢，还是要再收一笔附件的钱呢？如果厂商收钱，一个散热器有需要多少钱呢？用户真的会买账吗？难用户不会为了经济利益考虑，购买性价比更高的机箱吗？同样还是一种尴尬。
使用空间的尴尬
如果厂商承诺你有多少硬盘，我免费提供。听上去，确实是以用户为本，但是产品本身并不这么“想”。为什么，一块硬盘散热需要提供以及占用两个硬盘空间，如果用户使用多硬盘的话，如果是五个，那么机箱仅仅提供了9个驱动器位，最后一个硬盘怎么散热，怎么独立风道，显然第三个尴尬也出现了。
对比其他机箱，标配的五个硬盘或是7个硬盘位，采用前置单风扇或双风扇为硬盘散热，不但有效地减少了硬盘占用的空间，而且不影响机箱的散热效果，同时一提高了机箱的扩展性能。如果你想在i9的光驱位装点别的设备，那么硬盘位置的变换、散热就不得不重新考虑。
散热优势的尴尬
前面的测试我们已经看到，硬盘独立风道设计的散热性能（硬盘34度）还是值得肯定的，但是与前置进风风扇（硬盘37度）对比之后的温度差，仅仅才3度而已，并且均在40度以下，没有任何风扇作用时，硬盘温度为44度。散热性能上的差距，基本没什么优势，如果想左右用户的购买决定，仅仅靠一个所谓的“一招鲜”往往是站不住脚的。
如果做个调查，你会为这3度的硬盘温差，左右你购买一款机箱的决定吗？
