显示终端 选择好显示器
嗨，大家好~
好久没有发表改装了，因为在想要弄什么。直到上次车子的音响被偷了后，就决定要在车上装一台计算机了。东西已经大致上都齐全了，但是还是会有多少的修改。 所以在正式决定好材料前，先动手改装已经可以改的东西吧！ 本来是想用车子专用的 7" LCD 屏幕，但是入手后发现画质差的不能看，分辨率差到爆而相同的价钱，可以买一台计算机用的14" LCD 屏幕，二话不说马上把 7" 车用LCD脱手后就买了 14" 的计算机用LCD屏幕。这台屏幕的规格是：MAG的LT464s，14" TFT LCD，型号468，输入电源为12v 3.0A。决定用计算机屏幕后，就要考虑到讯号线的问题，还有电源的部份等等..... 这以后再谈，这次的主题是改装。
为什么要改装呢？原因是原来的外壳又大又笨重，想要装车上跟本是不太可能的……所以要改成小巧，方便拆卸，不占多余的空间，这样才能符合车子狭小的内空间。改装总共费时两个“晚上”，对的！ 我都是在晚上才动手的……来看图说故事吧！
MAG LT464s 的外观，虽然两旁看似有喇叭孔，可是这款内没有喇叭。
准备动手…… 用都还没用过喔……
拆开背后

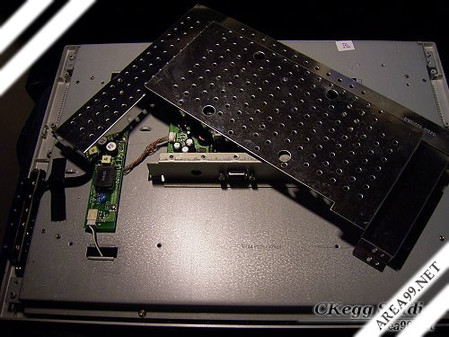

把防磁版拆掉，可以看到讯号转换电路跟背光驱动电路
电源的部份，想用计算机的 Power Supply unit 来推。因为可能会用大瓦数的Power 装车上。这边有一颗200W的AT电源跟一颗550W 的ATX 电源。
用200W 的AT 电源测试中，运作正常。

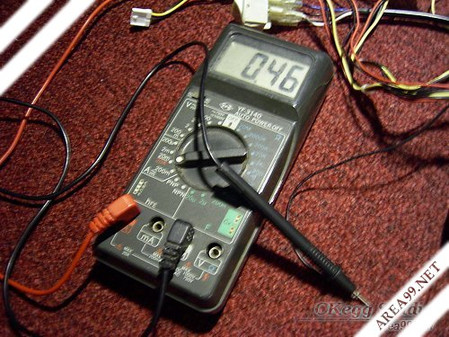

测试一下12V电源的电流有多大。
把LCD 本体，讯号转换电路，背光驱动电路还有面版上的按钮都拆下来。
都接起来再试试可不可以用
另一个角度看
为显示器打造全铝支架
拆掉后的外壳跟支架
一大块的透明压克力，3mm 厚，软度不详。但是是美金$9 块。
然后两条33.9 公分长的1mm L 形铝条，两条24.6 公分长的1mm L形铝条。之前切下来四块的3mm 铝条就是要用来接这四条长长的铝条用的。最下面是装上的样子，然后上面一条是刚钻好洞要上螺丝的，再上面两条是未钻洞的。
组装起来的样子，较长的部份准备用来当前面，也就是上下部份，左右部份较短，准备用来当后面。
侧看, 看看接法是如何。

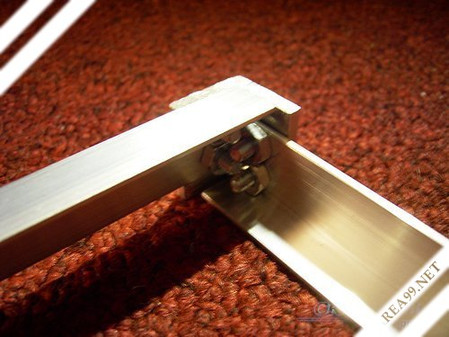

前面铝条跟后面铝条都有间格，这样做的话螺丝不会卡到。
这样就看的比较清楚了，螺丝不会卡到。
装上手把，并钻好了所有要用来固定前面版跟后背版的洞，还有下面的讯号线头跟电源的洞 (此图看不到讯号线头跟电源的洞)
全面到位装好显示屏幕
切好的前面版跟后背版的压克力板，并钻好了所有的洞，包括前面版的按钮部份。还有后背版电路版用的固定洞。目前是电路板的预设位置。
贴上纸板……为的是不想后面的针角去括到LCD 后面的背光版，用的是美国Mountain Dew 汽水的盒子
放上LCD 看看背部空间如何
然后再把前面的压克力版摆上去看看合不合，会不会摆不上，会不会凸起来等.
撕掉压克力的保护模……准备最后的组装了!
把 LCD 本体放上去并固定。讯号线的头太厚了……所以就切掉一半而内部的铜薄就露出来了
怕组好后LCD 不动作或是碰到面版有坏点等……所以在完全上锁固定前先测试一下LCD 能不能用
上下的前面版铝条装上，并固定前面版的按钮电路版
自己做出来的显示器效果不一般
装上最后步骤的前面板后……改装完成！
侧看
按钮特写……压克力吸了不少灰尘……
上方特写
背后下方的样子
背面的电路跟线路

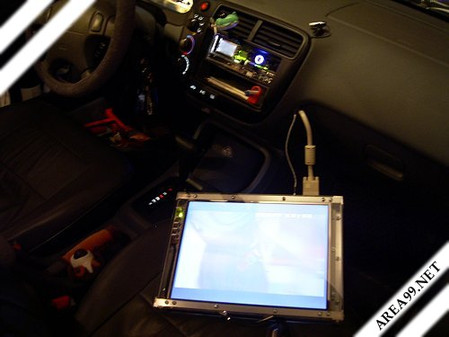

测试! 动作正常
正面写真1
正面写真2
侧面写真
完成显示器 接下来做机箱
手提的样子……一手拿相机粉抽筋所以晃到了
运作时背面的样子
原来的外壳
原来的外壳跟改装后的外壳
有一点遗憾的就是防磁版不能装上……防磁版的做用就是用来防止外来的讯号干扰但是改装后没有多余的空间装了，残念
为什么讯号头跟电源座都在下面？ 因为我的目地是想把屏幕做成可拔插的，也就是说上车后把屏幕摆到支架座上，摆上去时重量就可以压上去插座等等的。当然插座是固定在支架座上的，离开车子时就直接抽起来然后收起来或是提着走。
为啥按钮那边的LED 灯不改成蓝光或是白光呢？因为蓝光跟白光都太亮了……原来的绿光跟橘光 LED 比较柔合不显眼，这样在车内就不会太抢眼而影响行车 ( ) 还有为啥不用TV out 的屏幕呢？因为我有一条很长的屏幕线没用到
在最后的整理跟挑选组件跟零件后，终于决定好了我的车用计算机配备。在所有东西一一组装完成前，先不透露所有东西……但之前询问电视卡跟ATI AIW 哪个组合比较好，后来我决定电视卡后，我又挑选了Micro ATX的Nforce2 芯片组的主机版，这样就能兼具3D效能，有FM/AM、TV等等的功能了。 这次的改装重点是车子中央的主控板.
耗时两天，约25 个小时完工。 现在是第二天的早上十一点……熬夜没睡
一切计划皆由纸上开始……上方是面版的草稿图，下面是切好的透明压克力版，左下有缺一块是因为那是CD-ROM 的地方。
整个主体都切出来，用摆的方式来做意示图。该光驱是Samsung SN308 CD-RW/DVD Drive。总共五片透明压克力片，前面版、左、右、下、跟光驱上。
俯视图
后侧图, 可看出光驱上方的压克力片
前侧图
开始施工，挖洞！
机箱开关指示灯都要做到位
把会用在面版的东西都摆上去瞧瞧……左边的是DD5，右边三个是开关，中间开关是白铁无段蓝光。 开关下面是4 Ports 的USB 2.0 hub，其中一个Port 拆掉了，因为要内接其它装置。
俯视图，原本摆在光驱上的压克力版其实就是用来垫USB hub 跟DD5 用的。
切一块长方形的透明压克力片，并钻洞塞上五颗按钮
原本的面版中央，也就是开关的左边切了个长方形的洞
是要用来塞上刚刚的长方形透明压克力片跟那五个按钮的
另外再切一块长方形的透明压克力片，一样钻洞塞上五颗按钮……还有用剩下不要的版子切出来两个三角形

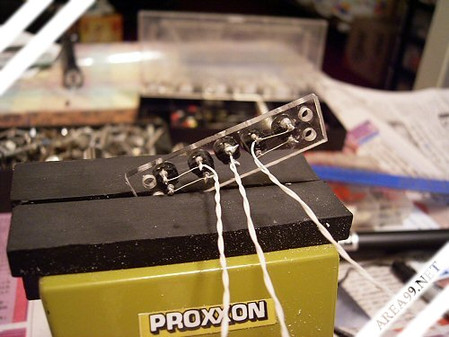

刚刚的按钮接线，因为等一下装上去无法接线。
装在面版右下角……面版刚刚顺便切了三角形洞
终于用到雕刻机的正途啦~ 不过用的是电钻头。雕刻 Power 在一片长方型透明压克力片
有三个，另外两个是Battery 跟Computer. 刻的很丑，压克力也切的歪七扭八，但是因为黏在后版所以没有太大关系……是黏在面版三颗开关左边那块版子后面。到此时已经是早上六点，所以第一天就做到此
稳扎稳打 机箱面板全部安装好
第二天晚上下班后继续。面版的保护膜撕除，并把右下角的按钮装上，还有黏上。USB 的标志.
又切了三片长方形的透明压克力片，并装上绿色的3mm LED……不选用蓝光或是白光是不想等一下某样东西的光色相同
是黏在USB hub三个Ports 上面的
然后是DD5 的施工，橘灯换白光，过程省略
休息一下…… 吃个韩国寿司卷吧！
DD5 接线，那五颗按钮就是要替代原本DD5按钮用的
固定DD5，并加上一层黑色底
装上USB hub 板，还有它后面那块综色的板子。那个是键盘的电路版……但是我只取用它的音量大小声跟镜音按钮……线已经接到下方的音量调整钮上。
装上光驱，光驱上面那个是硬盘外接盒内的电路版，拆出来……这个外接盒特别选的是吃5V的，并把它接到USB hub拆掉的那个Port 上。
前面版并装上光驱的样子。 左上是 DD5、中间是指示灯、 右边三个开关、开关下面是USB 2.0 Hub、hub下面是音量大小声跟静音，左下是CD-RW/DVD
面板组合完毕 最后好要测试
开始接上所有的线，包括DD5 的风扇转速侦测器，温度侦测器，USB 接头，电源接头跟开关接头等
接好所有线的样子，风扇转速侦测器只用四组，温度侦测器只用五组
左下的是 Inverter
组装好的正面，但未固定，仍用胶带暂时黏着，因为不一定会想用全透明的主控版吧
测机……看看有没有接错任何东西，灯有没有亮，所有东西有没有正常运作等等。USB接的是罗技的无线接收器。运作正常。插头的上面那个绿光就是那个长方型压克力板黏着一个3mm 绿色LED
打开最右边的开关……灯管运作，光盘机运作中，魔动王第一集放映中
正面图
侧面图
正面开灯
正面开光驱
准备好配件 测试通过要安装
经过好一阵子的最后配件的收集后，终于要装上车子了……在此就将主机的配件贴出
主机板：Chaintech CT-7NIF2 MicroATX Nforce2 IGP+MCP
RAM：512MB DDR2100 x 2
CPU：AMD 1700+ 0.13u B 配 Alpha PEP-66
电视卡：Winfast TV2000 XP
声卡：Creative Audigy2
外加物：蓝牙、GPS导航、无线轨迹球、Zippy EL 小键盘等
这样的配置是经由多次修改后的结果。选用 MicroATX Nforce2 的板子的原因第一是MicroATX 的关系，第二是有 3D 效能。之前我征求大家的意见问说要选3D还是选电视+FM，本来决定好就只用电视卡，可是后来 Nforce2 的MicroATX 出来了，所以就选这样的组合来兼具两者. 散热器选用 Alpha PEP-66 原因是因为摆车上空间有限，上下的空间一定小于左右周围，所以就选用PEP66。下面的图片中有些东西是后来我没有选用的，所以有的东西并不会出现在后面。 不多说就看图说故事吧
大约的排列出所有的配件

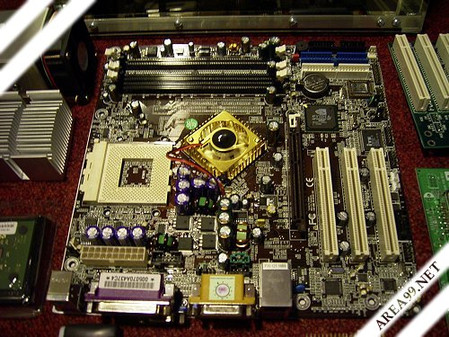

主机板：Chaintech CT-7NIF2 MicroATX Nforce2 IGP+MCP
左边那个是Enermax 的电源供应器：EG365AX-VE Active PFC 350W 中下的是硬盘架，用橡胶绳固定. 中上白白长长的东西没用到。
硬盘是Hitachi DK23EB-40 40G 5400RPM 防震为300G(克) 光驱则是 Samsung Slim SN-324B 8X DVD-ROM、24X-10X-24X CD-RW 、内存为美光 512MB PC2100 一条， 共两条跑双通道。光驱跟内存之间那个是外接式的IDE 装置，这在第二步改装已经用上了
左到右是PCI riser 卡， 我切掉了最上面那层所以只剩两个PCI 因为要减低高度。然后是 Winfast TV2000 XP，Creative Audigy2。DD5 还有USB Hub。
AMD 1700+ 0.13u B 0312 周期

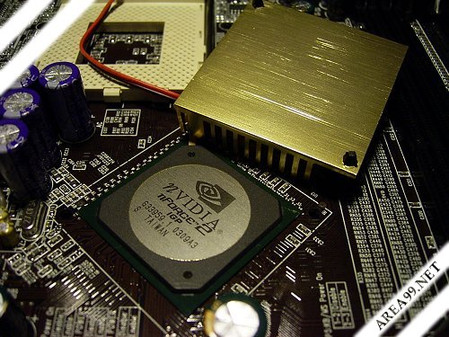

Chaintech 北桥散热太无力了, 所以就动手换一下……IGP 的北桥，拆下时竟然没有任何媒介像是散热膏等的东西……而且散热片底部也不是抛光的
拿出原厂1700+ 的散热片
上其实南桥也黏了散热片，只是这张照片还未黏上。
试机，切过的 PCI riser 卡，还有4频道的扩大器跟光驱
找个好地方 装下高性能PC
尽量降低高度的设定……我想这可以塞进1U 的服务器机箱吧
先动工换防盗器，换双向100 公尺 BB Call 型可摇控启动的……怕到时后计算机又被偷掉……那人是我老爸……跑来偷窥，在这之后还换了避震器，以增强防震。
先前做好的主控台，中间加了个强化铝杆防止左右的压克力撑不住

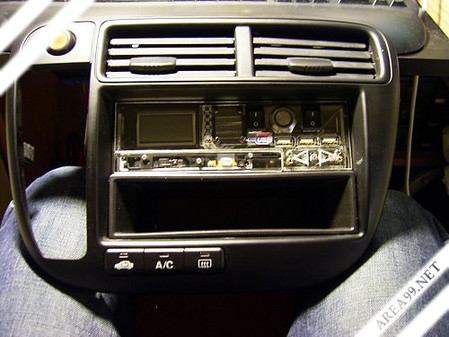

装上拆下来的车子主控台
正面反而比较丑……没办法Civic 我觉得就是它的中控台很丑。
确定一下都可以运作，以免装上车后有问题
灯管开灯
开始布线……主机是放在后行李箱备胎前的空间，在最右边有电源转换器，最左边（看不见）有扩大器。 原本是想把主机装在驾驶座跟副座的椅子下面，后来还是决定摆后面因为不想让后座的人脚踢到主机
凌乱的线，有主要电源线（后来换成直径一公分的粗线），DD5的讯号线，前方喇叭线，主控台用的电源线跟屏幕讯号线
后车箱的右方，电源转换器，1000W DC12V转AC110V，有数字电压指示，电瓶电量指示跟电流指示。图中电源线是测试时在用的，所以试机时常常哔哔叫。后来换成 1cm 粗的电源线后就没叫了，将电源转换器的开关跟电源灯都接到车内的主控台上
为了装电脑 把汽车大卸八块

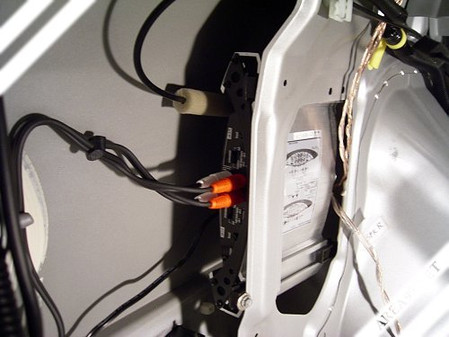

后车箱的左方，有 400W 的四频道扩大器，20dB的电视讯号增频器。
400W 的四频道扩大器， 考虑换好一点的音讯线
主机的摆设, 图中的北桥没有风扇， 后来我有加一颗薄扇上去， 屏幕线太长了，所以捆成一大沱在那边没法整理的更好看一点……
由主控台牵线到排档的左右
绕过排档的左右后在绕过手煞车
绕过手煞车后开始钻地毯下面
钻过地毯后到了后座下方，然后才到后行李箱
将所有后车箱原本的内壳跟底都装回去，看不出来有任何改变……只差重低音喇叭了
将凌乱的线整理后，那一大沱的屏幕线还是没有办法……图中的北桥已有风扇
主机概况，右上是硬盘，包起来是因为要固定硬盘跟转接头因为硬盘底下有铁片固定，然后再将硬盘用橡胶绳固定在架子上，主机板是固定在一块木版上。下面是包裹用的那些泡棉， 左上那一大沱线真想给它剪掉……
哈哈 在汽车上看美国电视
先接上屏幕试机..... 看看主控台跟屏幕还有计算机是否动作.
屏幕线后来换成比较细也较软的线，原本的太粗太硬了
主控台运作模样……插在 USB 上的是行动碟
开灯……
屏幕架，仅仅两块铁片竟要台币2100……而且找好久才找到这个心目中的活动可拆式屏幕架
修正过后的屏幕，前面版的压克力片拆掉了因为反光严重。四个角磨圆不割人，还有就是按钮加上座子
屏幕背面，屏幕架上方的铝条是L 型的所以不会变形，但下方的不是L 型所以会因为车子震动敲到压克力所以有垫海棉在两者之间。下方的不能装L 型是因为固定架是可拆式而下方是装屏幕时入座处所以不能有障碍物。
将屏幕放上，用Winfast TV2000 XP 看美国电视……
用WinAmp 放MP3
车顶的电视天线在台湾应该蛮普遍的， 在美国这几乎看不到。
不认路也能到目的地 GPS来帮忙
GPS 软件，左边为立体3D图以便了解路况险恶，右边为平面图，两边皆可放大缩小，也可以单一显示。超完整的功能，可测方向，时速，最短路线等等。
车内计算机的概况，键盘是Zippy EL小键盘，晚上可以看的很清楚
后方的散热改良，底板的两个风扇是吹进计算机区，左边壳上的是吹出到车外（每台车那个地方都有个出风口）
计算机区的出风口横流扇
出风口的位置
由车子的前方看屏幕架，看不太出来有什么东西
由侧面看就看的出来了（废话！）
靠近一点看
由左边驾驶座的方向看进去
车子后方摆天线与摆GPS 的方式
开着真车玩地下狂飙并非难事
GPS与左边的天线收纳的时后
右边的天线收纳的时后与无线轨迹球的接收器
放入CD 的方式
增加音量的方式
操控此计算机的方式， 使用无线轨迹球。（也可以用摇控器但是被我拿去给家里的多媒体计算机用了）
拆卸屏幕的方式，每天回家下车必做
看小叮当诞生
玩SFC 超级玛俐
玩Need for speed Underground
这就是我的车子，Computer integrated!（计算机内藏）
全部完工 看看实际使用时的问题
改装过程从头到尾唯一的观众，Honda ASIMO
其实我觉得改装部份不多……可能大家想这只是将计算机装入车子内，并没有什么改装的地方吧……因为装入车子后没有计算机机壳，所以没有机壳改装的发挥，因为车子就是机壳……所以能改的就是看的见的部份例如主控台跟屏幕。看不见的地方就是努力做到看不出来有什么变化（也是防偷车贼）但此次改装的目的主要就是想实现能够在车上也能享用计算机所有功能除了上网外，能打电动，看电视，听音乐唱卡拉OK跟导航功能（到现在我还不会设定-_-"）其实透过蓝芽可以上网，只是并不常用。从装好后试机到今天，已经八个多月了，硬盘的完整扫描坏轨数为 0，而且还是边开车边扫描的，而电力并没有短缺问题， 除了之前主要电源线不够粗电源转换器乱叫外，并没有电力偏低的问题. 而开机跟关机的时间就是稍长了一点，我并没有装 Windows XP Embedded，所以开机时间跟正常计算机装 XP 的开机时间差不多， 而关机我是直接按电源钮，因为APCI 的关系计算机按下电源钮后会快速关机所以大约等个10 秒吧……所以现在就是OS 上的设定要改善了。
谢谢收看。
