明星编辑DIY的高端市场在以往长期被台系厂商“霸占”，而大陆电源厂商几个大品牌之外，其余的一些差不多以“山寨”冠名。然而，随着DIY市场变化，大陆电源厂商制造技术的成熟，在不断在高端电源市场发起挑战。并且在80Plus争金夺银的“战斗”中，与台系厂商相比一点也不落于下风，这也预示着高端电源市场被台系垄断的局面被已被打破。
近日，航嘉在2010年年末推出一款备受大家关注的X7 1200W 80Plus金牌认证电源来到了我们ZOL评测室。而这款电源可一说是，大陆首款1200W级别的80Plus金牌电源产品，那么这款电源具体性能表现如何，我还是来先睹为快吧！
实际上，这款电源最早亮相于2010年的6月份的Computex台北电脑展，而产品正式发布是在2010年末，当时还同期发布了一款300W 80Plus金牌电源，当然，这些都是航嘉推广80Plus计划的重要组成部分之一。另外我们知道航嘉的X7高端电源产品，目前仅有X7 900W 银牌电源这一款，为了完善产品线，也是为了体现厂商的制造水平，千瓦以上级别的电源也是航嘉电源着重的发力点。
X7 1200W电源以及包装
这款航嘉X7 1200W电源在外包装的设计上，延续了“X7”以黑色为主色调的一贯风格。
打开电源盒
内部包装
电源包装盒上印有这款电源的主要技术以及性能特点。另外，电源还带了一张电源的介绍说明。
取出电源，下面我们先来看看这款电源的外观设计。
电源外观设计
这款航嘉X7 1200W的个头比较大，更像是服务器电源的设计风格。面表红黑相间的配色，再加上表面明显的磨砂颗粒质感，一看上去就觉得这款电源很有型。
电源外观设计
电源外观设计
电源外观设计
另外，电源外观采用全黑化处理，主要是为了防止电源外壳在看空气中的老化。并且也是跟随目前主流电源设计的风格。
下面我们来看看，电源外观还有哪些我们应该注意到的细节设计。
电源风扇
1200W的电源，一般来说都会装配一个140mm的大风扇进行内部散热。不过航嘉这款电源的风扇却是120mm，表面上让人不得为电源的散热效果担心。不过具体电源散热效果如何，以及为什么采用120mm风扇，我们将在后面的内容中向大家解释。
电源出风口
电源后部出风口的电源插头处，带有一个独立的电源开关，可以在关闭电脑后，关闭开关实现待机零功耗。
16A电源接头
16A电源插头
这里需要提醒大家注意的是，由于这款电源的最大输出额定功率为1200W，因此即便是80Plus金牌认证，但电源最大的输入功率，理论上也要将近1400W，供电线要输入6A多的电流，对于普通电源线来说，虽然还没有到达标称极限，但是为了保证用电的安全性，因此电源配了一个16A的插头（俗称“空调插头”），所以家中那种普通10A的电源插座，就难以满足电源插头的需要了。
下面我们再来了解一下，这款电源铭牌上的详细参数以及电源线材的设计。
电源铭牌
从电源铭牌上能看出，电源的额定功率为1200W，分6路12V电力输出，每一路电流最大值为20A，联合最大输出功率，为1188W，99A的最大输出电流。另外，电源的工作电压在100至240V之间，频率在50至60之间，也就是说，这款电源直接拿到国外使用一点儿问题没有。
由于这款电源通过了80Plus金牌认证，因此在电源的铭牌上，航嘉还标出了电源在20%、50%和100%负载，115V和230V电压环境下，各路的电流分配以及各负载下的转换效率，非常清晰明了。另外，从电源标识上，我们还能发现电源采用无铅无毒材料制造，获得了欧盟的“RoHS”认证。
电源模组接口设计
电源原生线材护设计很有特点
电源原生线材以及模组线材
电源线材长度一览表
电源线材配置可谓十分的丰富，在原生线材配有一根24Pin主电源线、双4+4Pin CPU供电线、两根8Pin+6Pin显卡供电线。在模组线材方面，电源同样配了两条8Pin+6Pin的显卡供电线，另配有，8个SATA供电口，5个D型口以及1个软驱口。
而在电源线材长度方面，50cm的24Pin和总计最长80cm的CPU，机箱走线绝对不是问题，不够对于目前某些P67主板，双8Pin CPU供电口拉说，50cm的线长，还是有点儿略显紧张。
这款航嘉X7 1200W电源，采用移相全桥+交错式PFC+同步整流+DC2DC模块设计，那么下面我们打开电源外壳，看看电源内部的设计如何。
电源风扇
电源的散热风扇是台湾悦伦电子出品，型号为D12BH-12，这款风扇的尺寸为120mm，工作电压为12V，最高转速为2300rpm，最大通风量为78.9cfm，最大噪音值在41分贝以下。同时电源风扇还带有红色LED炫灯。
电源内部结构
电源内部结构设计非常规整，由于电源本身体积较大，因此内部个元器件的空间比较宽裕，并且大多数的元器件均为横向放置，这也为散热时空气导流提供了方便。
电源一级EMI电路
电源一级EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。并配有一个X电容和两个Y电容组成，用料十分扎实。
电源二级EMI电路

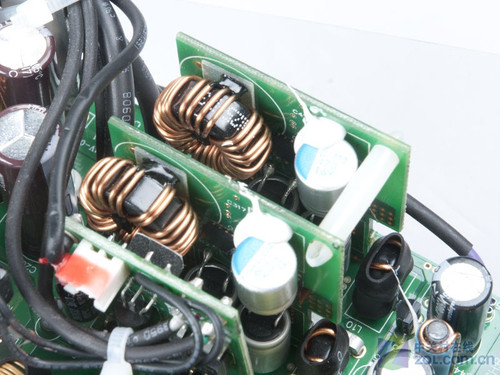

二级EMI电路设有两个Y电容、两个X电容以及两个共模电感线圈，十分完整。而其一些质量不高的电源，则会在这部分电路设计中偷工减料。
电源继电器
另外，在电源内还有配有一个NHG型号为NT75的继电器，主要是为了的在市电接入中起到保护作用，不至于让电源直接受到大电流的冲击。
为了看清这款电源的内部元器件的设计使用情况，下面我们更进一步的来看看这款电源的元器件的使用情况。
电源整流桥
电源整流桥为两颗日本新电元公司Shindengen出品，型号为LL25XB60并联。最大耐压600V，允许通过最大25A的电流，做工温度可适用于-55度至150度之间。
交错式PFC电流
电源采用交错式PFC电路设计，双PFC电感Mpp环材质。
TI德州仪UCC28070 PFC IC控制芯片
英飞凌Infineon出品PFC MOS管
电源PFC电路中，配有两个参数为600V/47A的MOS管和两个600V/12A的PFC二极管，并且全部为德国英飞凌Infineon出品。
全桥移相则是大功率电源中降低提升电源转换效率的一个电路模组，它充分利用电路本身的寄生参数，通过改变全桥两臂对角线上下管驱动电压移相角的大小来调节输出电压，实现零电压开通，大大降低了开关损耗和干扰，从而提升电源转换效率。
电源主电容
两颗电源主电容并列，450V/560µF，耐温85度，并且日本化工出品。航嘉先前在发布会时说明这2颗主电容应为105度产品，这个问题笔者也询问了厂商，由于目前临近年关，物流以及物料都非常紧张，为了赶上年末所以送测的几颗电源只能暂时用85度产品，之后的零售版本均会为105度电容。
仙童出品的PFC 全桥开关MOS管
电源全桥电路中，配有4个美国仙童公司出品的全桥开关MOS管，耐压600V，最大通过电流47A。
平板式主变压器
电源5VSB待机变压器
电源采用平板式变压器，有同伴代替铜线，这样可以承受更大的电流，同时还能减少变压过大的体积。另外，在待机变压器旁还有设有一个ST意法半导体的整流二极管，型号为STPS30L60，参数为60V/30A。还有两个16V/1500µF的日本红宝石电容进行滤波。
下面我们再来看看，电源二次侧低压部分的电路设计如何。
电源二次侧低压电路
电源低压同步整流MOS管
在低压部分的12V同步整流中，电源同样采用仙童公司出品，6个型号为FDD47N10的MOS管。
电源DC2DC模块
另外，电源采用DC-DC模块设计，能够能够让+5V和+3.3V有了独立输出的通道，避免+12V的输出对其产生的干扰。采用4个日本化工的固态电容滤波，配合德州仪器的TPS40303转换控制芯片和3个CSD16321的MOS开关管的工作，达到稳定、和谐的输出能力。
电源模组PCB版
首先测试的是电源转换效率。我们知道，给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。
根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌认证，具体要求可参考下表。
80Plus认证标准
本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为25℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……
电源转换效率需要向个位说明一下，如果看上图，会发现电源的转换效率将将通过金牌标准，而实际上这是由于笔者的测试器误差造成的。由于电源为6路12V输出，但是笔者测试仪器仅最多负载五路12V，因此不得不将6路的电路压力集合到5路中，因此造成单路负载过重，转效率偏低一个百分点。这一点希望各位理解，如果按早6路12V测试，最高通过91%的效率，应该是没有问题的。
这里值得一提的是，在目前绝对多数的国产电源当中，对待机转换效率都非常不重视，而X7 1200W 电源在侧向测试中变现非常出色。待机功耗为0.25W之外，其他测试项目均超过标准线不少，很值得赞赏。
电源温度/风扇转速测试结果
之后我们来看看这款电源的电压稳定性测试，由于电源12V、5V、3.3V均采用了独立电压反馈电路，所以从理论上来说这款电源的电压稳定性应该十分出色才是，事实如此吗？笔者在这里可以告诉大家，事实就是如此，让我们看图为快！
注：Intel规范的5%和10%指的是上下偏离各自的数值，而文章中的数值则为上下之和，也就是说，12V、5V、3.3V、5Vsb电压偏离10%为上限，-12V则是20%为上线。
可以看到，12V、5V、3.3V、5Vsb、-12V这5路在在电压偏离测试中表现非常不错，最大偏离其均不超过3%，很难得。

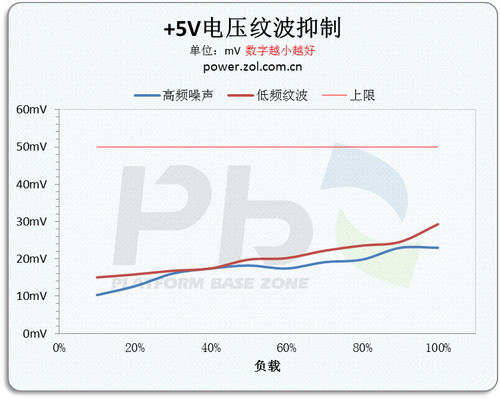

纹波表现中规中矩
纹波是一项非常能够体现电源品质的参数，实际上市面上我们也可以看到很多挂着80Plus牌子但是价格非常优厚的电源，实际上纹波经常超过Intel规范的产品。纹波究竟是好是坏，就请看图为快！
3.3V满载纹波 低频（左）、高频
非常优秀交叉负载表现
当然这款电源本身的电压偏离程度就属于一个较低水平，不过典型负载并不能说明全部问题，拉偏看看才是真的！
注：Intel规范的5%和10%指的是上下偏离各自的数值，而文章中的数值则为上下之和，也就是说，12V、5V、3.3V、5Vsb电压偏离10%为上限，-12V则是20%为上线。
从成绩来看，这款电源的交叉负载非常优秀的。这也从侧面表现出，电源做工用料下的本钱。
最后总结：从做工用料来看，这电源应该的用料还是比较“狠”的，也是在大陆电源产品中不多见高品质电源。而就像开篇所说，航嘉X7 1200W的出现，其实也是给予了国产高端电源的研发和推广起到了重要的楷模作用，并逐渐打破了高端发烧电源一直由国外及台系产品占据主流的局面。
另外，在价位方面，不足2000元的售价，也相当具有竞争力，相比起众多国内高瓦数电源产品也有着一定的优势，也是非常厚道的。可以算的上市大陆电源产品中的旗舰型产品。
