完整EMI滤波电路日系主电容

超频三 Z9金牌版

大陆金牌国际化超频三Z9金牌电源首测

CBSi中国·ZOL 作者：中关村在线赵子悦【原创】 2011年06月07日 05:41 评论

在本页阅读全文（共12页）

然后就得进入我们的拆解部分了，这款电源采用半桥+LLC谐振+主动PFC+同步整流+DC-DC结构的，对于这个瓦数来说也算是常见。

669天走到巅峰超频三Z9金牌电源首测

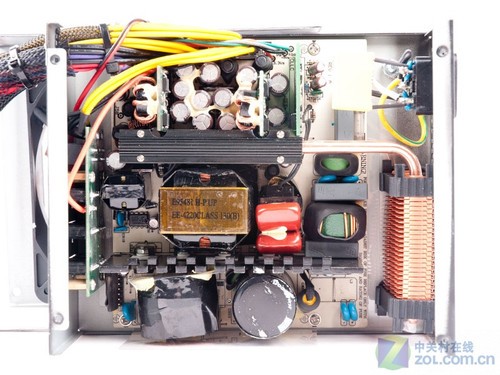

电源内部结构

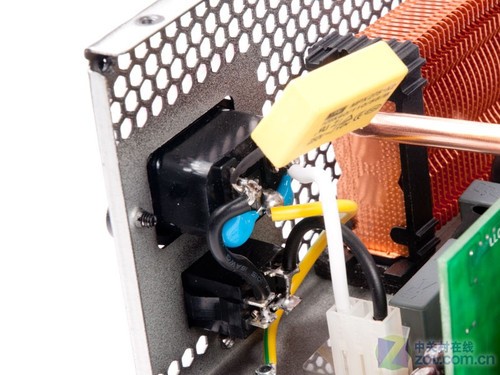

电源一级EMI电路

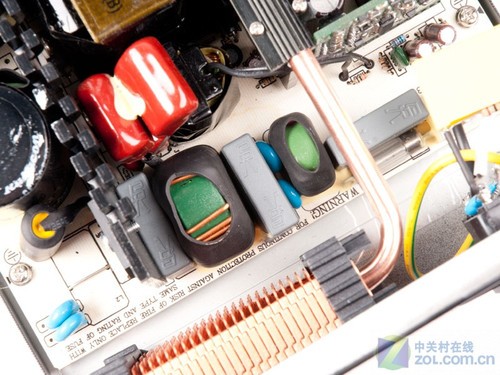

电源二级EMI电路

一级EMI部分配备了一对儿Y电容和一个X电容，二级EMI也相对比较完备，配备了两对Y电容、三个X电容、一个共模电感、一个差模、电一个感共模电感和一根保险管。

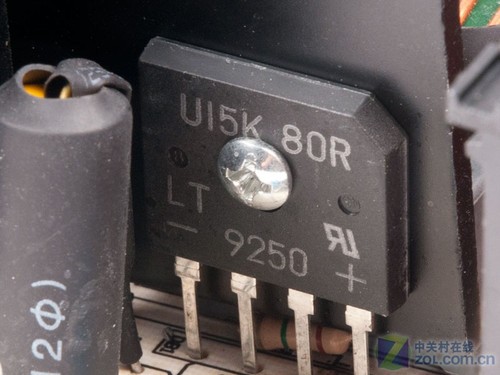

电源整理桥采用是一颗光宝的U15K 80R

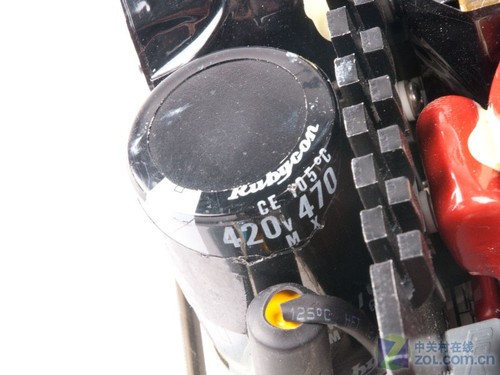

主电容为日系红宝石
