侧板是开还是不开

　　机箱侧板在大家心目当中有着很不一样的地位，有些人认为那就是块板子，有人认为那是构建风道的必要条件，有人认为则是机箱内部高温的罪魁祸首，有人认为却是机箱完整的保证。总之我们看到了太多关于机箱侧板的争论，却没有任何一个人来下一个定论，侧板究竟是好还是坏。

　　也许是最近夏日临近，也许是看到了太多的网友争论，笔者也想写一篇关于侧板开合的探讨性文章。毕竟不仅仅是在论坛，哪怕在我们的编辑部当中我们依旧也可以看到对于侧板的多种态度。而这篇文章就是把关于侧板的点点滴滴全部分析一遍，希望对大家能够有所帮助。当然您有什么想法和意见也请在文章下方留言，笔者期待您的参与。

产品：进化论（Evolution） 骨伽 机箱

目前机箱侧板分为哪几类

目前机箱侧板分为哪几类

　　首先我们来谈谈侧板分为哪几类，随着计算机硬件的发展，侧板也在发生着潜移默化。侧板在最开始的时候仅仅就是机箱的挡板而已，所以自然不会有任何花活，单纯的全部封闭：

全封闭式侧板是绝大多数机箱最开始的选择

　　这种侧板拥有良好的封闭性，不会漏风漏光，不过对于散热来说没有什么太多的正向帮助（但是并不代表完全没有），在多年以前是主流，放在今天已经是比较少见的了。

大面积冲网＋风扇则是散热流的重点

　　然后就是很多人所说的洞洞流，实际上洞洞并不一定非是圆的，但是总归会以各种各样形式镂空，一般来说绝大多数机箱会允许用户在洞洞上进一步加装风扇，这也是目前功耗剧增的情况下保证散热效果最好的解决方案。

侧透则是标准的外秀

　　侧透实际上和封闭型的没有太多本质的区别，当然在视觉效果上会有极大的不一样，侧透版可以让用户非常直接的看到机箱内部，对于那些喜欢装饰自己机箱的用户来说肯定会利用好这个机会好好的Show一把。当然我们也要知道这种设计如果处理不好就会形成明显的光污染，黑天看起来很是难受。

都融在一起则是目前高端机箱的首选

　　最后呢？这肯定不是一个类型了，应该算是混合型侧板了，结合了侧透以及进风，一方面可以让用户尽可能的多Show一下，另一方面足够的进风（一般仅显卡位）也是为了保证目前显卡在越来越高的功耗下能有尽可能好的散热性能。

产品：进化论（Evolution） 骨伽 机箱

侧板打开的好处以及问题

侧板打开的好处以及问题

　　然后我们来讨论一下目前公认的一些关于侧板打开的好处以及问题，由于这些东西已经成为了公论，所以笔者就不在赘述，直接以讨论形式给出：

打开侧板最为直接的结果就是机箱内部的所有配件直接暴露在空气中

　　打开侧板最为直接的后果就是内部的所有配件会直接暴露在空气当中，如果机箱本身缺乏进风（注意这个假设！），那么打开侧板之后相当于大量冷空气直接从侧面进入到机箱内部，进而增强散热效果。

长期开着侧板进灰和辐射外泄也是无法避免的

　　打开侧板之后，由于去掉了保护，灰尘会直接落在机箱内（如果位于风沙小的地区实际上并不需要在意），辐射会直接从机箱内部泄露出来（实际影响有多大也是值得商榷的），总之这两个方面的是绝大多数人对于机箱打开侧板的担心。

产品：进化论（Evolution） 骨伽 机箱

侧板对CPU散热类型的影响

侧板对CPU散热类型的影响

　　然后开始我们的讨论，由于时间紧张文章中的一些数据来源于笔者的历史测试并非全新而来，请大家原谅，首先来讨论一下CPU散热器这方面的事情。目前CPU散热器被很明显的分为了下压式以及侧吹式这两类，而侧板打开对这2类产品的影响差别还是非常大的，


该测试项目我们选择了九州风神的蓝鲨以及冰阵600

　　测试机箱选择K58，CPU为i7-870默认，温度差异如何呢？

K58虽然用料做工都很好 但是封闭的侧板广为诟病 成为了绝对的散热杀手

开闭箱温度对比

　　由于K58侧板没有开孔，所以下压式散热器在这种机箱内就会成为绝对的悲剧。如果您恰好使用下压式散热器配合此类机箱，那么还是赶紧打开侧板吧。

产品：进化论（Evolution） 骨伽 机箱

侧板对显卡散热类型的影响

侧板对显卡散热类型的影响

　　然后我们来看看侧板对于显卡的影响，虽然CPU散热是绝大部分用户关注的核心，但是实际上我们需要知道GPU的才是机箱内部最大的发热源。并且GPU所能拥有的散热空间十分有限，所以往往显卡才是最大的问题所在。由于相关测试较早，所以选择的产品为GTX470，一块公版，一块为映众冰龙3风扇版本。

开放还是涡轮 这是诸多网友选择显卡的时候首先要想

　　首先是闭箱测试，选择的机箱依旧为K58，侧板封闭的悲剧。那么结果会如何呢？

上图又一次证明了K58是温度杀手

　　虽然说Furmark长时间拷机并不能说明太多情况，不过我们可以看到涡轮式显卡散热器实际上不太受机箱侧板封闭的影响，而开放式则会随着温度的积累很快变得极为糟糕。而K58以优秀的做工用料又一次证明了自己是温度杀手。

产品：进化论（Evolution） 骨伽 机箱

侧板对硬盘散热的影响

侧板对硬盘散热的影响

　　然后是硬盘温度，实际上可能很多用户都不相信的一点（也许是从不关注的原因导致的）那就是硬盘放在机箱内部实际上要比放在机箱外部温度低，最主要原因就在于绝大多数机箱总会把进风口和硬盘位放在一起，导致硬盘总是第一个吹到风的，那么硬盘和侧板开合有多大关系呢？

　　此次测试拿我们最新拿到手的雷诺塔G3进行，G3最大的特点就是从过去的硬盘架改为了直通式硬盘笼，那么实际表现如何呢？

雷诺塔G3改用了硬盘笼设计 一改过去散热不佳的印象

温度差异仅有0.1℃ 而且是开箱更高

　　怎么看这0.1℃的差距都应该算是误差吧，显然由于硬盘紧贴进风风扇，所以开闭侧板对于硬盘温度基本没有影响。不过硬盘本身就不是高发热配件，只要有个扇子吹吹相信不会有任何散热问题的。

产品：进化论（Evolution） 骨伽 机箱

侧板安装风扇真的有用吗

侧板安装风扇真的有用吗

　　刚才说了半天，很大程度上都是以完全封闭侧板的机箱作为基础，我们还是要考虑到换用一个拥有大量网孔以及风扇的机箱究竟会表现如何。笔者这次把机箱换为振华的魔器2000（侧板装有200mm超大口径风扇）然后再来看看测试结果：

振华的魔器2000的4枚200mm风扇可以说十分夸张

　　而在魔器2000这种机箱当中，侧板不仅不会影响散热器的性能，反而会进一步增强。不过我们需要看到即使侧板留有大量开孔，去掉风扇依旧会对性能有所影响，只不过没有那么明显而已。

　　显卡方面依旧是GTX470哥俩好，具体温度结果如何呢？

从这张图上可以清晰的看到侧板大风扇给显卡降温的效果明显没有CPU好

　　可以看到侧板大风扇的确起了不小的作用，不过由于显卡散热器更小，方向也不对，机箱风扇又普遍比较温柔，所以正向影响也要更小一点。而大面积开孔对于开放式显卡散热器来说却起到了非常显著的降温，不会再出现K58一拉接近30度的温差。这也是Intel推行TAC2.0标准的所在。

产品：进化论（Evolution） 骨伽 机箱

侧板与机箱风道的关系

侧板与机箱风道的关系

　　然后我们再来谈谈对于拥有完善风道的机箱来说，打开侧板是否是正确的选择。此次我们选择了来自银欣的乌鸦2E，这款产品拥有极为独特的垂直风道，也就是传说中的下进风上出风，主板以及显卡也被调整到了对应的位置。

　　测试使用平台使用了Tt的静（不装风扇），迪兰恒进的5750绿色版，海韵的X-400FL。在乌鸦2E这种奇特的机箱当中打开侧板究竟会不会带来更好的散热效果呢？

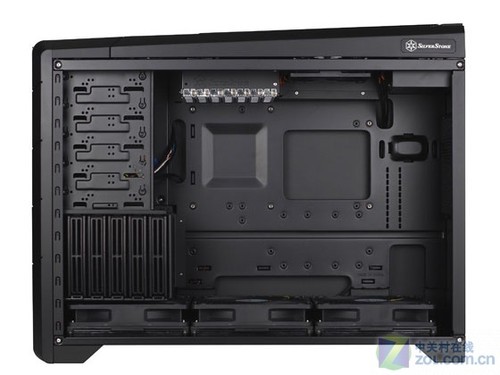

乌鸦2E采用了非常特别的垂直散热方式

打开侧板温度还会略有上升

　　不得不承认穿甲弹风扇聚拢风的能力还是很强的，但是对于这种纯粹的强正压（或者强负压）机箱来说，打开侧板会破坏他原有的风道，使得风更多的从不该跑的地方跑走了。不仅是垂直风道机箱，服务器机箱往往也是相同的道理。

产品：进化论（Evolution） 骨伽 机箱

侧板与噪音之间的关系

侧板与噪音之间的关系

　　好了，这是个不确定性最大的话题了。打开侧板是否降低机箱的噪音呢？相信这个肯定是众说纷纭。除去静音箱这一因素，侧板仍然具备一定的阻拦噪音的能力，如果去掉了侧板，噪音自然会非常直接的从机箱内部逃逸出来，那么还有降低噪音的可能性嘛？

　　有！请看笔者的测试平台：

　　实际温度表现：

特殊降噪情况温度对比

　　可以看到，这款配置不高的CPU以及GPU由于全部开放式散热所以导致散热效果不甚理想。那么这样的配置噪音能降低嘛？　　

噪音对比 可以看到打开侧板还低了很多

　　噪音测试是选取侧板外10cm处的噪音值，环境噪音大概40dBA。这种噪音测试方法实际上误差还是很大的，但是5.2dBA的差距足以说明打开侧板还是可以降低的。

　　不过究其根本，打开侧板为什么可以降低噪音呢？实际上就是因为打开侧板之后散热器收到了足够强的风力，进而大幅度降低风扇的转速，所以可以达到良好的降低噪音的效果。

　　那么是不是意味着打开侧板都可以降低噪音呢？不是的！其实限定条件只有一个，只有在侧板可以严重阻碍散热（一般来说是CPU下压、显卡开放），同时使用温控风扇的时候才会有明显的降噪效果，否则拿掉侧板只可能增加噪音。

产品：进化论（Evolution） 骨伽 机箱

你真的应该选择打开侧板嘛

你真的应该选择打开侧板嘛

　　好了，看笔者说了这么多，希望能够帮助到朋友们对于是否要打开侧板的疑问。毕竟打开侧板会给我们造成一些麻烦，包括落灰、辐射以及光污染，如果没有明显的效果改善的话的确不太值得了。

开放式机箱拥有绝好的散热条件 但是仅仅打开侧板并不代表就拥有了这种条件

　　那么笔者还是总结一下开不开侧板的条件吧：

　　首先在CPU方面，侧吹式散热器比下压式散热器受侧板温度影响小得多，所以打开侧板并不能明显改善侧吹式散热器的散热效果。

　　在GPU方面，涡轮式散热器受侧板封闭影响很小，实际上还能帮助周边环境散热，但是开放式散热器必须要求侧板有开孔或者风扇，否则温度就会大增。

　　硬盘方面，决定温度的是硬盘附近的进风风扇，侧板几乎是无关痛痒的。

　　侧板加装风扇可以明显的降低对应区域的温度，而且加装风扇的效果基本上可以说大于等于打开侧板（只要转速风量不太低）。

　　对于特殊风道的机箱来说（强正压、强负压），保证机箱的完整与封闭性是良好散热的保证。

　　如果想要降低噪音，那么首先要做的还是封闭侧板并且贴上静音棉。但是如果你确定噪音过大是因为机箱内部散热系统负荷过重的话，那么打开侧板可以起到非常直接的降低噪音的作用。

　　好了，由于时间实在是紧迫，相信笔者这篇文章也有诸多没有讲清楚和不合理的地方，笔者也期待您在文章下方的留言，我也会第一时间与您一起参与论坛。最后感谢您拨冗看完我的文章，咱们后会有期。
