撼动主流市场 ZALMAN量子系列电源首测

前言

　　自从迈进2011年，市场上绝大多数电源产品已经开始向普及80PLUS认证靠拢，凭借优秀的转换性能、出色的输出能力，以节能为卖点的电源产品已经开始主导主流市场。鉴于消费者对电源输出能力的需求，节能电源的最大销售额主要集中在450-550W这个区间，基于兼顾性能、稳定性、输出能力以及价格的电源四大选购原则，知名品牌的450W白牌电源售价基本在350元以下，而550W白牌电源则为550元以下，知名品牌高效电源每瓦不足1元的价格规律已经深入民心。

ZALMAN量子系列电源

    随着竞争品牌的增多，预示了中阶电源市场即将进入新一轮的淘汰战，最近有关注我们COOLIFE玩家俱乐部的朋友，肯定会知道韩国知名机电品牌ZALMAN也为主流市场定制了量子系列电源，据我们所知量子系列率先进驻市场的是ZM-450P与ZM-550P两款产品，早前我们已经对此款电源进行过外观赏析，这次我们将要对这两款产品进行内部拆解以及性能测试。

■ZM-450P线材配置


ZM-450P线材配置

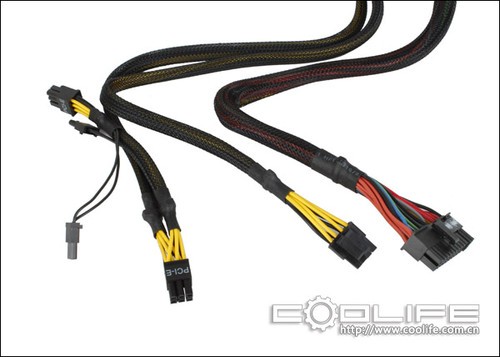

24pin、4+4pin与双6+2pin接口


SATA供电与HDD供电接口

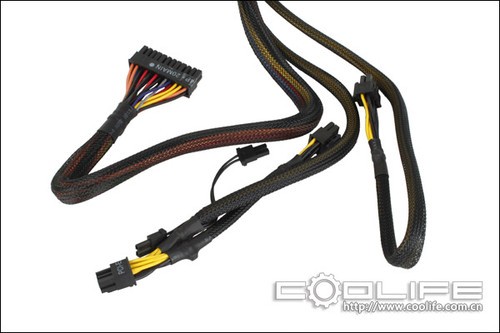

    ZALMAN ZM-450P可以说是450W电源中接口最丰富的产品，除了24pin主电源线之外，其配置有4+4pin CPU +12V辅助供电接口，为了让ZM-450P能够支持中高端显卡，ZALMAN特别为此款产品配置了双6+2pin显卡辅助供电接口，如此配置，这款电源就能够支持HD6870、GTX570等产品（一般450W产品仅有单6+2pin接口，甚至只有6pin接口）。

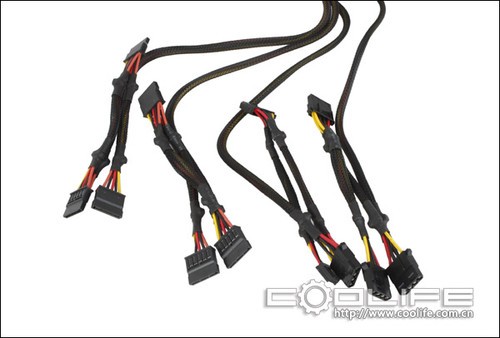

    其他供电接口方面，ZALMAN ZM-450P配置有4个SATA供电接口与4个HDD供电接口，还有一个软驱供电接口，丰富的接口配备足以满足不同需求的用户。值得一提的是，ZALMAN ZM-450P的线材全经过尼龙网包裹，采用的线材为18AWG规格，但6+2pin显卡辅助供电接口的另外2pin供电线材（黑色线材）仅采用了22AWG规格。

■ZM-550P线材配置


ZM-550P的线材更为丰富


24pin、4+4pin与双6+2pin接口


SATA供电与HDD供电接口


    ZALMAN ZM-550P的接口配置比ZM-450P更为丰富，依然采用全线材尼龙网包裹的ZM-550P主要是多出了一组线材，这样就比ZM-450P额外提供出两个SATA硬盘供电接口。24pin主电源接口、4+4pin CPU +12V辅助供电接口、双6+2pin显卡辅助供电接口、6个SATA硬盘供电接口、4个HDD硬盘供电接口与1个软驱供电接口的配置，就算应对多磁盘应用达人都绝无问题。

    线材应用方面，ZALMAN ZM-550P的大部分线材是采用了18AWG规格，仍然是显卡辅助供电接口的2pin地线线材采用了22AWG规格。

■ZM-450P&ZM-550P线长列表

线长列表

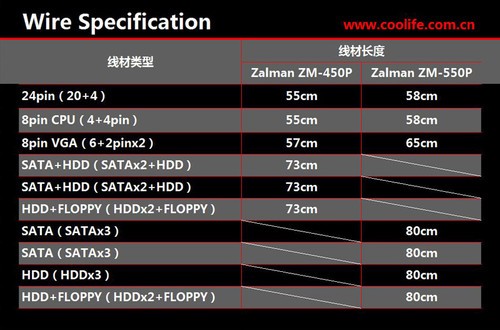

    ZALMAN量子系列两款产品的线材配置非常丰富之外，我们从以上列表还能看到ZM-450P与ZM-550P的线材长度，能够很好地满足主流的下置中塔式机箱背板走线要求。

■ZM-450P内部结构介绍

ZM-450P采用的风扇

　　ZALMAN ZM-450P采用的是来自台湾YOUNG LIN DFS122512H型号滚珠轴承7扇叶的纯白色风扇，从DC 12V 3.4W的供电参数来看，此款风扇的转速最高约为2200RPM，全速状态下噪音应该不小，不过具体情况我们需要进行实测才知晓。风扇有配备胶质导风罩，这样可以增强电源内部的排风能力。

内部结构

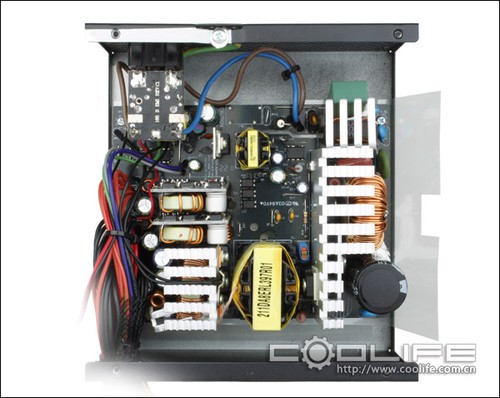

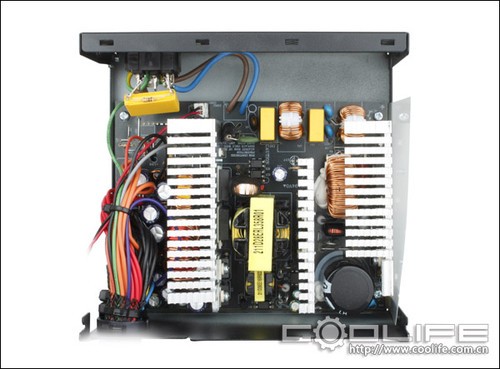

    拆开外壳之后，我们终于可以清楚看到ZALMAN ZM-450P的内部结构，主流的主动PFC+双管正激+3.3V单路磁放大常见的设计方案，PCB板正面为黑色，一二级EMI电路齐备，元件排列均匀，整体风道流畅。

■ZM-550P内部结构介绍

ZM-550P采用的风扇

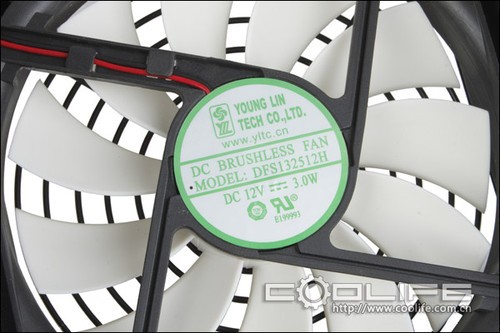

    ZALMAN ZM-550P也是采用了台湾YOUNG LIN的风扇，不过ZM-550P采用的是型号为DFS132512H 11扇叶滚珠轴承风扇，从DC 12V 3W的规格来看，这款风扇最高转速时候的噪音也不小，不过我们仍然需要通过实测才能知晓实际的噪音表现。

内部结构

    拆开ZALMAN ZM-550P的外壳之后，我们终于看到这款80PLUS铜牌认证电源的内部结构，主动PFC+双管正激++12V同步整流+3.3V/5V的DC-DC模块设计，编者的第一感觉就是“这应该是一颗银牌电源吧”。ZM-550P整个电源的内部布局比较分散，主要集中为两大部分，PFC电路与DC-DC模块电路，或许因为这种架构的电源内部发热量并不高，因此配置的散热片并不夸张，而且也因为这个缘故，风扇位也没有配导风罩。

■ZM-450P EMI与PFC电路

一级EMI电路

    ZALMAN ZM-450P的一级EMI电路配备一颗X电容与一颗安规电阻，一级EMI电路配置中规中矩。

二级EMI电路

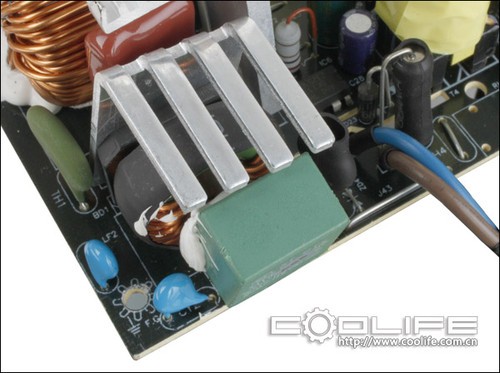

    ZALMAN ZM-450P二级EMI电路配备有完善的保险管、MOV、NTC、两颗非晶磁芯差模电感、两颗X电容与一对Y电容。看到了MOV和NTC编者可简直感动到流泪了，有配备MOV与NTC元件的电源防雷性能才得以完善。有留意近期电源评测的读者应该注意到，目前大部分中低端电源已经把MOV或者NTC节省掉了，MOV和NTC近乎绝种。

PFC电路

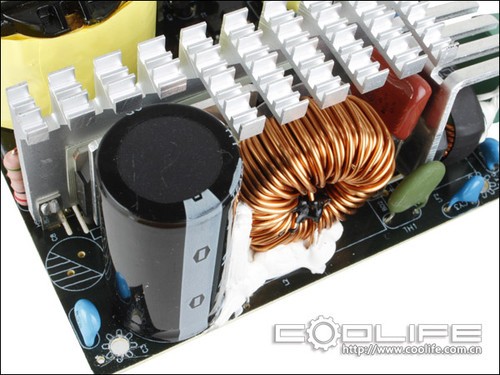

    ZM-450P把整流桥、PFC开关管和快恢复管设置在同一片散热片上，其中、PFC开关管为Intersil的G20N50C 500V 20A，而快恢复管便是Winsemi的WDP8S60P 600V 8A，高压滤波电容为台湾Teapo LH系列420V 270uF，耐温85℃。

■ZM-550P EMI与PFC电路

一级EMI模块

    ZM-550P一级EMI采用模块化设计，整个模块整合在市电接口上，模块包含了一颗X电容和共模电感。

二级EMI电路整合PCB上

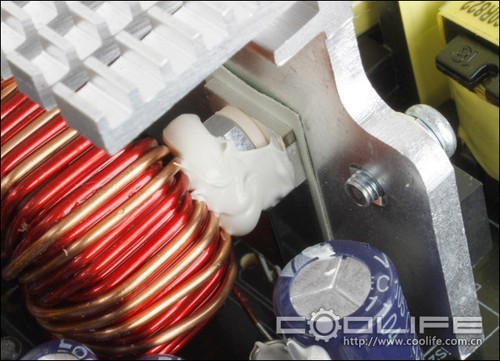

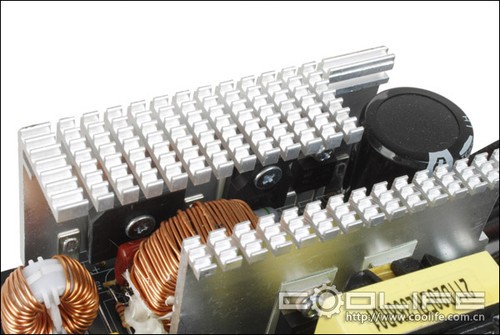

　　ZALMAN ZM-550P二级EMI电路位于PCB上，保险管、MOV、X电容、共模电感、Y电容以及NTC一个不少。此外整流桥还设置了独立散热片，令整流桥工作更加稳定。

PFC电路

    ZM-550PPFC电路较为拥挤，开关管型号无法查看，但是还能看见散热片上附着5颗MOSFET，其中一颗是快恢复管，两颗是PFC开关管以及两颗主开关管。

■ZM-450P二次侧电路

变压器电路

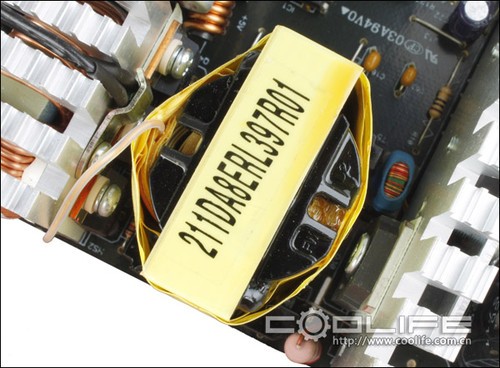

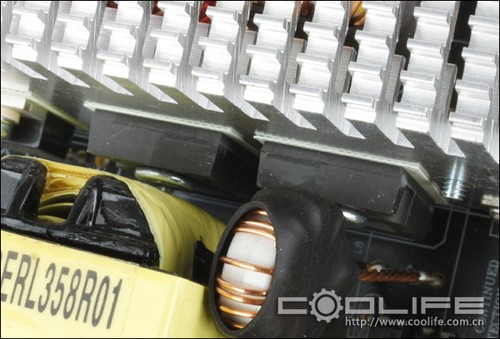

    ZM-450P变压器电路由主变压器和驱动变压器组成，待机变压器由IC取代，主变压器旁热缩管内的为+3.3V磁放大电感。

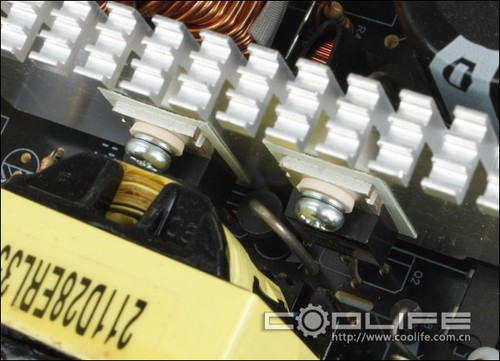

主开关管

    ZM-450P采用双管正激设计，两颗主开关管选用了Magnachip的MDP13N50 500V 13A。

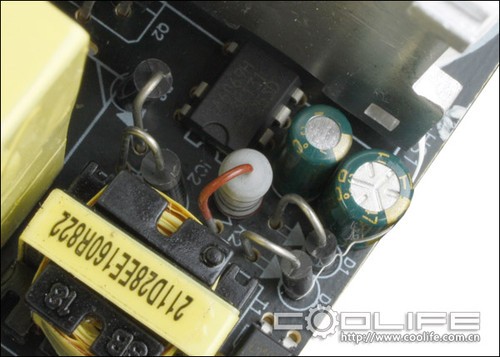

待机控制芯片

    待机变压器的功能由Sanken的STR-A6069H控制芯片完成，集成度高节省了不少空间。

供+5V使用的两颗整流MOSFET


供+12V使用的两颗整流MOSFET


供+3.3V使用的整流MOSFET

    ZM-450P整流电路设置了5颗整流管，其中两颗供+12V使用、两颗供+5V使用、一颗供+3.3V使用。

■ZM-550P二次侧电路

主变压器


驱动变压器

    ZM-550P变压器电路由主变压器和驱动变压器组成，待机变压器依然被控制芯片取代。

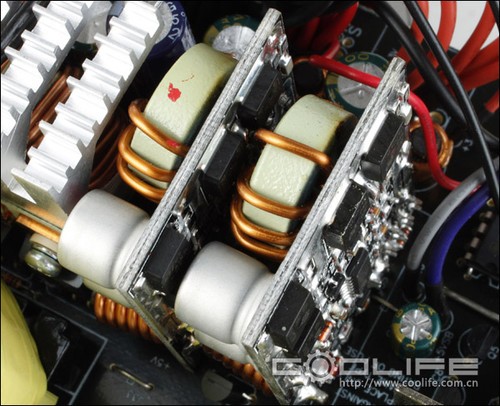

VRM电路模块

    低压滤波电路方面，+3.3V和+5V采用了VRM整流电路，大大提升电源转换效率。

■ZM-450P保护电路

低压滤波电容

    ZM-450P低压滤波电路上可以看到一大一小的储能电感，体积较大的为+12V、+5V储能电感，体积较小的为+3.3V储能电感，低压的滤波电容产自台湾Junfu和Teapo。

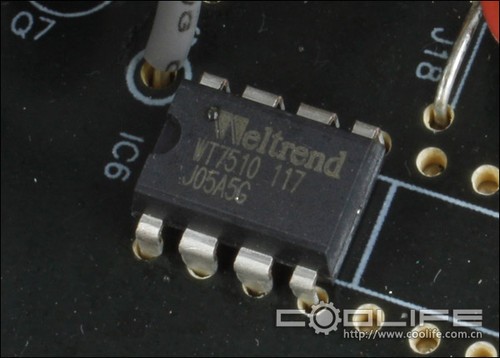

伟诠WT7510电压校对芯片

    ZM-450P在输出端设置了一颗伟诠WT7510电压校对芯片，为电源提供OVD和UVD保护。

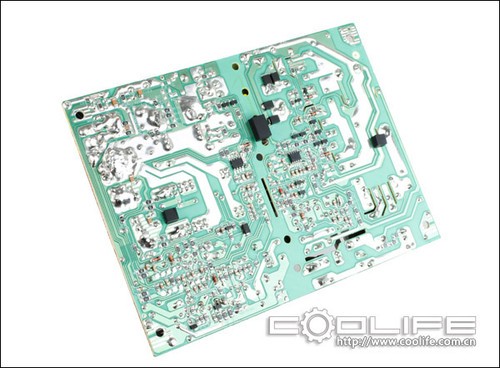

PCB底部

    ZM-450PPCB底部做工尚算公整，但线路引脚处处理欠佳，覆锡不太平均。

CM6805AS PFC芯片

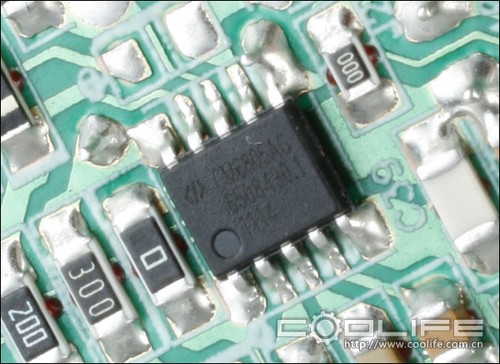

    ZM-450P主动PFC芯片位于PCB底部，选用了Champion虹冠的CM6805AS。


■ZM-550P保护电路

低压滤波电路

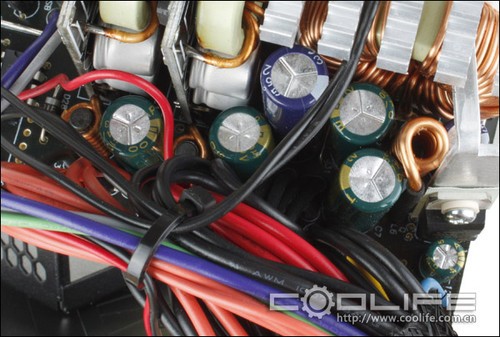

    ZALMAN ZM-550P的低压滤波电路采用除了储能电感外还有大量Junfu和Teapo的铝壳滤波电容。

HY-510N

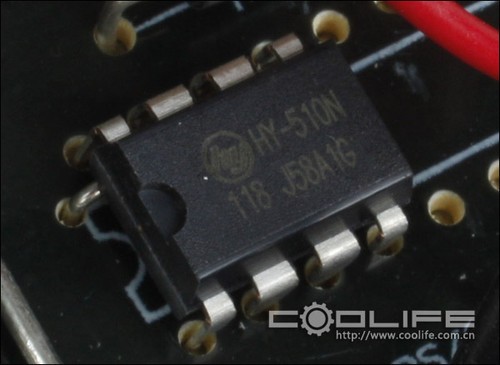

    ZALMAN ZM-550P采用的是HY-510N电源管理芯片，这款芯片能够实时监测电压，发生异常或短路便会立即关闭电源输出，以确保电路安全。



PCB底部

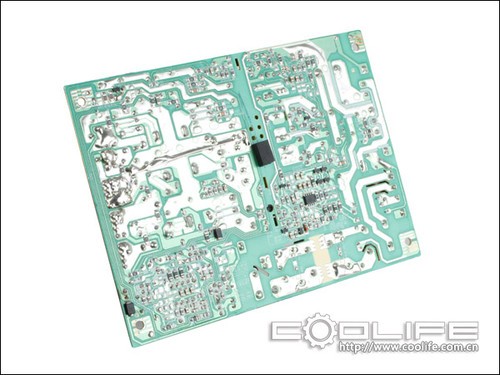

    ZM-550PPCB底部依然为绿色基板，PCB上有大面积覆锡处理，但PCB左右两半做工有所差异，低压滤波和线路引脚的锡点较为不均匀，视觉效果欠佳。


CM6805BG PFC芯片

    ZM-550P的PFC控制芯片为与PCB背面，选用了Champion虹冠的CM6805BG。

■量子系列电源性能实测

ZM-450P

     ZALMAN量子系列ZM-450P通过80PLUS白牌认证，由于80PLUS官方测试环境是110V，而我们的测试环境是230V，因此测试成绩较80PLUS的官方测试成绩要有所提高，轻载、典型载与满载三大状态下的性能表现远超80PLUS白牌标准，尽管120%超负载（540W）测试，转换效率也能超过80%。

ZM-550P

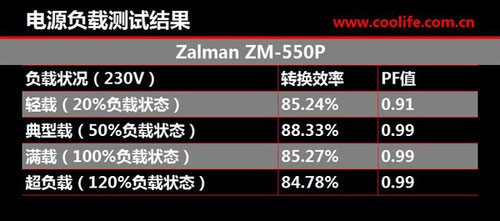

    至于通过80PLUS铜牌认证的ZM-550P，则表现出一款超铜牌的强劲性能，典型载下转换效率达到88.33%，超负载（120%即660W负载）下转换效率也能达到84.78%，从实测数据来看，ZM-550P在220V下能够达标80PLUS银牌性能。

■笔者总结和观点

　　ZALMAN品牌产品在DIY领域中有口皆碑，其电源产品以稳定、高性能为主，除此之外优秀的人性化设计也得到了全球业界的一致好评。ZALMAN针对中国市场推出的量子系列电源，可以说是本土化高性价比的产品。秉承高性能、高稳定性的设计原则，通过80PLUS白牌认证的ZM-450P全部线材还基于背板走线机箱线长需求进行过优化，令其适用性大大增强；通过80PLUS铜牌认证的ZM-550P性能是一大亮点，这可以说是一颗伪装成铜牌的银牌电源，其实我们也可以理解成这颗ZM-550P在220V下直接就是一款银牌性能的产品。

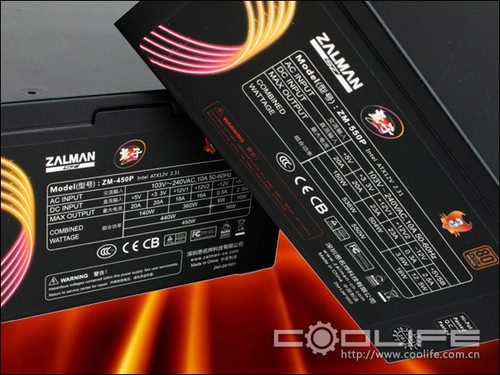

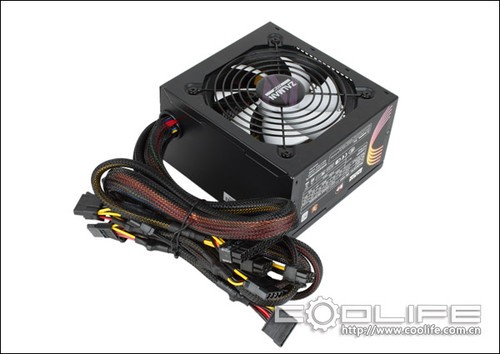

ZM-450P和ZM-550P两颗电源

    从中肯的角度来评价ZALMAN量子系列两款电源产品，其外观设计与主流产品非常相似，不过在细节处理上要优秀不少，如外壳侧面压印有精细的ZALMAN LOGO、风扇罩中央的品牌标志、纯白色的静音风扇等等都为这款产品增色不少；ZM-450P与ZM-550P的内部做工不俗，其中ZM-450P的元件排布均匀，而ZM-550P的排布分散，至于用料方面，ZM-450P用料稍显逊色，ZM-550P用料则较为上乘；量子系列两款产品的接口配置与线材长度均能满足主流用户需要，特别是加长式线材很好满足了下置机箱的背线要求。

    ZALMAN针对中端主流市场推出量子系列ZM-450P与ZM-550P两款产品，无论是输出能力、转换性能、规格配置还是售价，都非常给力，相信它们的诞生会给主流市场带来新一轮的规格战。
