    作为国际知名电源制造大厂，康舒电源一直受到不少国内玩的DIY玩家的钟爱，而在国内，康舒也已经推出了不少受到大家好评的电源产品。其中一款被命名“M85”。而这款系列电源以效率高、做工好、性能优而家喻户晓。今天我们就来一起了解一下，其中一款M85系列600W的电源产品，看一看这款电源有何与众不同。

康舒 M85 电源

    电源外观采用全黑化处理，主要是为了防止电源外壳在看空气中的老化。并且也是跟随目前主流电源设计的风格。

电源出风口

    电源后部出风口的电源插头处，设有独立的电源开关，这样以便于，在关闭电源后，实现待机零功耗。

电源铭牌

    这款电源的额定功率为600W，工作电源在200至240V左右，电源采用单路12V输出，最大通过电流为48A，输出功率为576W，占到总功率的96%。虽然这款电源没有通过80Plus认证，但是电源的转换效率仍然可超过85%的铜牌效能。

电源模组扩展接口

电源线材

    这款电源提供了1个20+4pin的主板供电接口、1个4+4pin处理器供电接口、2个6+2pin显卡供电接口以及4个SATA供电接口。可以满足普通用户需要。不过电源没有配有D型口，以及模组线。

    首先我们来看看电源的转换效率如何？

产品：M85-600W 康舒 电源

超过87%的转换效率

    给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌和白金牌认证，具体要求可参考下表。

80Plus认证标准

    一般来讲，12V负载越重时，电源的转换效率就越高，但是与此同时将会导致电压稳定性严重偏离，从而可能导致硬件受损。所以说，一款优秀的电源，不仅要保证12V输出可以加重载并获得较高的转换效率，而且还要保证在重载的情况下电压的偏离能够得到有效的控制。

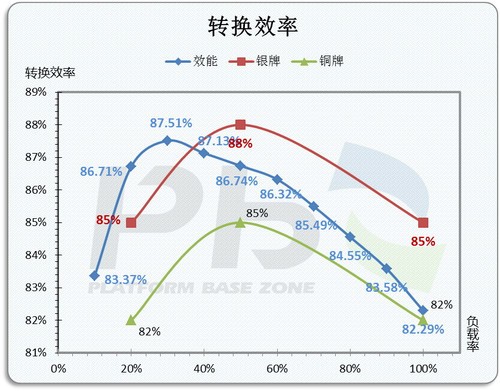

    这款电源虽然没有通过了80Plus的铜牌效能认证，但是从实际测试结果来看，电源的转换效最高87.51%，非常出色，接近银牌效率。

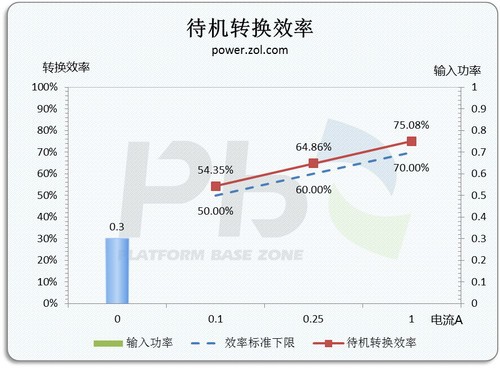

    另外，在电源的在待机转换效率测试中，也表现不是很出众，与其他一些国产电源不同，电源禁住待机效率的考验。在目前最新的EUP指令中，电源的待机空载的功率要小于0.5W，在5VSB待机电路中，负载0.1A、0.25A和1A的状态下，转换效率依次在50%、60%以及70%以上。

产品：M85-600W 康舒 电源

中规中矩的电压偏离

    目前市面上销售的电源设计都遵循Intel的ATX12V规范来设计，在这个规范中Intel规定除-12V之外的各路输出电压的偏离幅度不得超过5%，这个测试中第一要看电压偏离是否超过5%，以此为及格线，再者要看电压偏离幅度与高低负载的波动幅度，以此判断电源是否能够称之为优秀。

摘自Intel ATX12V 2.31规范

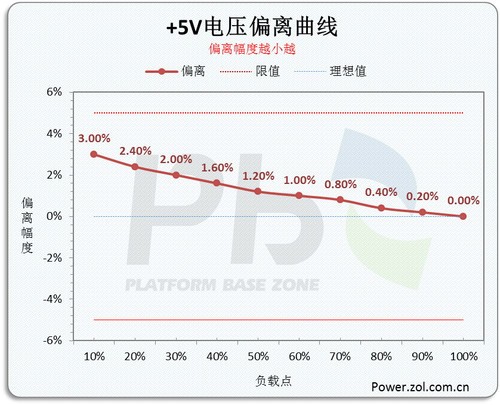

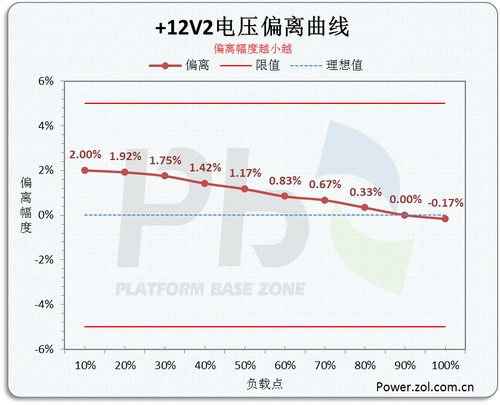

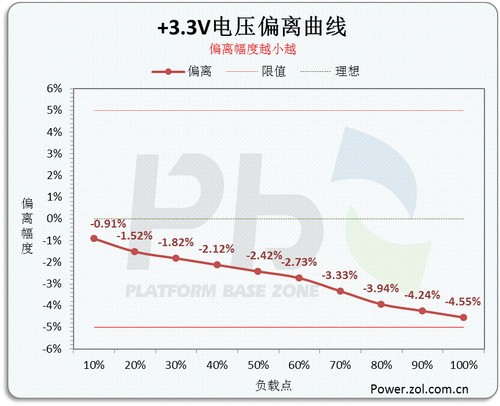

    整体来说电源的电源偏离表现比较不错，12V电压不高、5V还好，但是3.3V的电压偏有些高，未超过5%，不过与intel规范电压偏离最高5%的最高限已经很近了。

产品：M85-600W 康舒 电源

表现一般的电压偏离

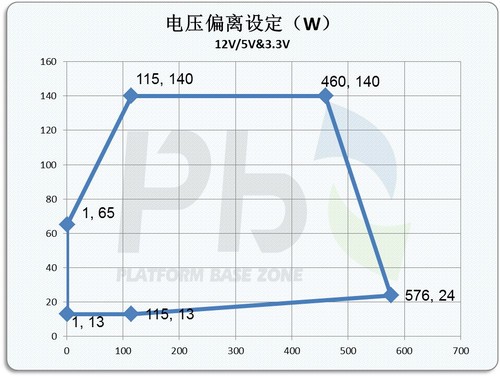

　　电源铭牌上标识已注明符合ATX 12V2.31规范，因此按照Intel规范，因此接下来我们再看看看对电源要求最为苛刻的交叉负载测试。测试中+12V分为2路，3.3V与5V的负载根据铭牌中两路功率比来分配。

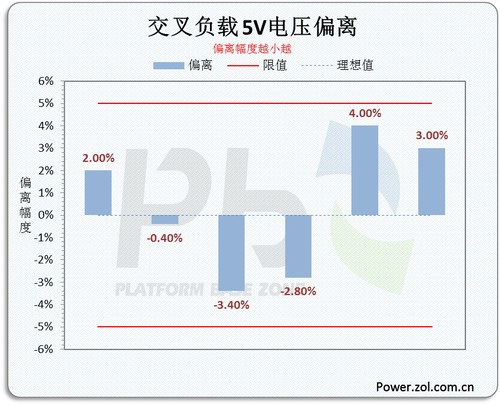

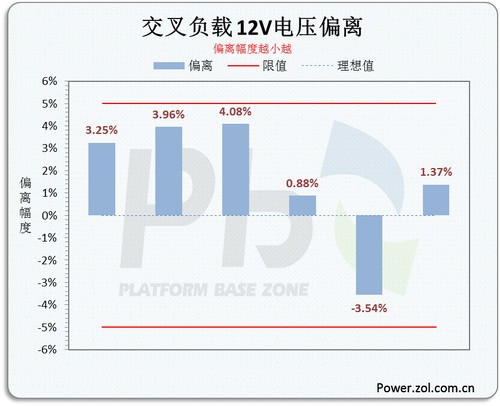

    在交叉负载下，电压偏离比较一般，并且在3.3V的其中一个点，超过了5%的上限。

产品：M85-600W 康舒 电源

下面我们再来看看电源内部设计

    下面我们再来看看这款带能源内部结构。这款电源采用主动PFC+CM6800G+双管正激，尚属比较主流的设计方案。不过小巧的PCB板放在一个大电源盒内，看上去有些异样，这样应该更有助于散热。

电源内部结构


电源EMI电路

    电源一级EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。并配有一个X电容、两个Y电容。二级EMI电路设有两个Y电容、一个X电容以及两个共模电感线圈，十分完整。而其一些质量不高的电源，则会在这部分电路设计中偷工减料。

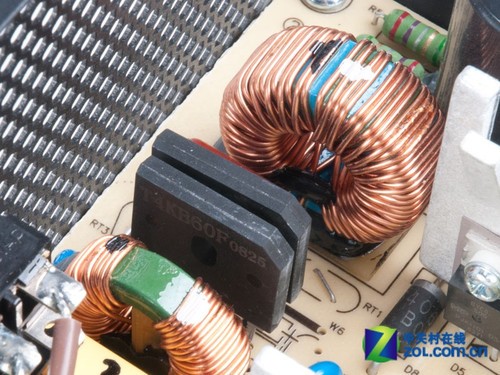

电源双整流桥

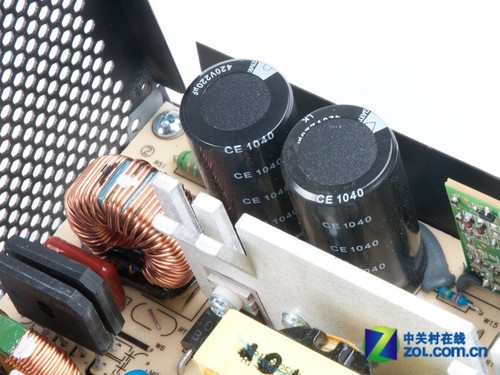

两枚主电容

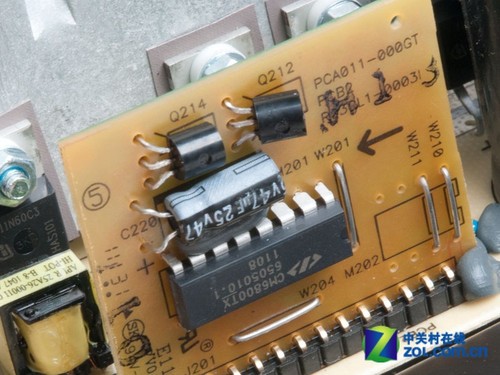

CM 6800 PWM控制芯片

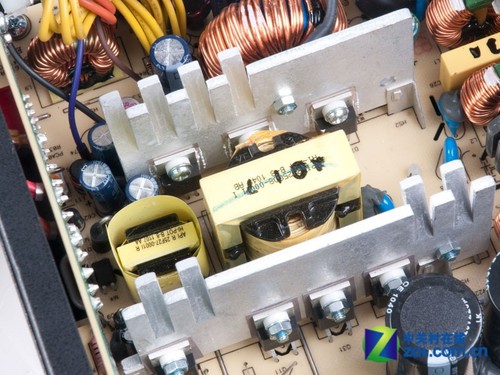

电源变压器

    上图中的变压器，最大的为12V主变压器，另外一个小的为5VSB待机电路变压器。

低压滤波电路

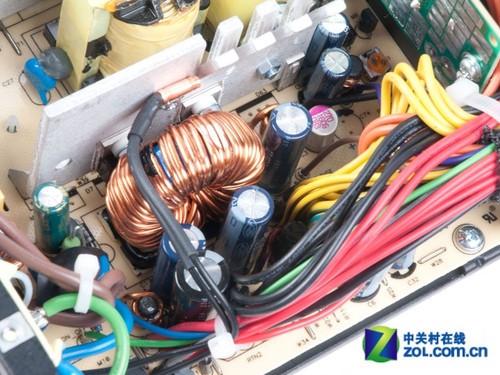

    经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

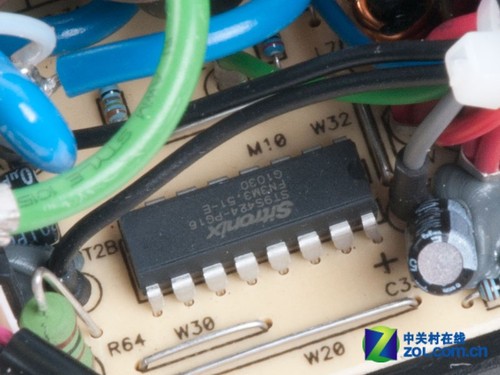

电源电路保护芯片

    电源配有一个电路保护芯片，专门为高性能、大功率开关电源设计的电源管理监控芯片，具有控制、产生PG以及同时稳定+3.3 V、+5 V、+12 V(A)、+12 V(B)3种电压，实现各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)，并提供一路具有自恢复功能的控制输入端，可作为OTP(过温度保护)或-12 V UVP(低电压保护)，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能，可保证整个电源稳定工作。
