振华高瓦数电源亮相
80Plus认证代表着电源的高效与环保的理念。那么高达90%转换效率的白金认证，最大限度的降低了电能转换中的浪费，为用户在电费支出上节省了大量的开销。今天笔者给大家带来了一款振华旗下的白金冰蝶1000W电源。

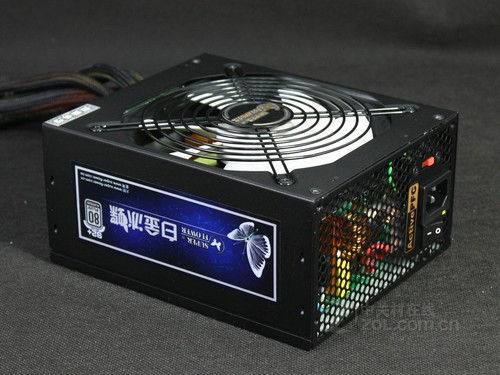

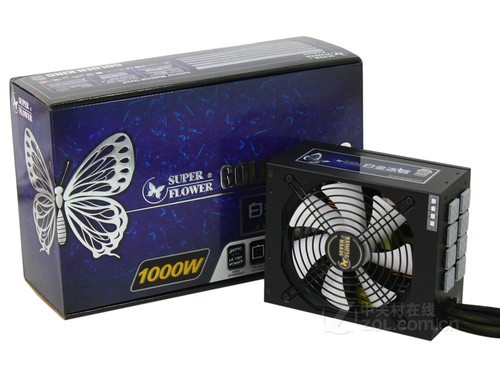

振华白金冰蝶1000W 电源
振华白金冰蝶1000W 电源
振华白金冰蝶1000W 电源
高达1000W的电源从体积上看如此的庞大，在用料上一定下了不少功夫。如何充足利用高瓦数电源，对于使用多显卡的玩家可以满足他们的需求。

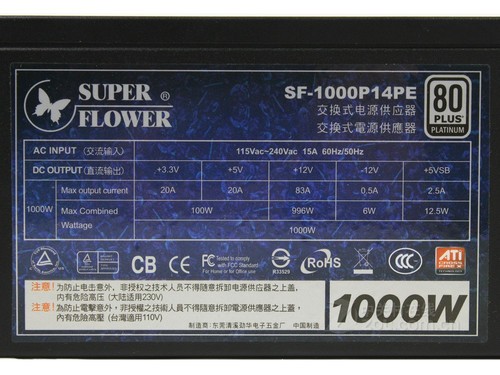

电源铭牌
从振华白金冰蝶1000W电源铭牌中可以看出，该电源输入电压115V至240V，是一款支持宽幅电压的电源，使其可以适应全球绝大部分国家的电网系统。该电源最大输出功率1000W。采用4路单独稳压 （12V 5V 3.3v -12V） 让系统性能更稳定和转换效 率更充沛，+12V最大电流输出达到了83A。
九宫格模组电源
振华白金冰蝶1000W电源模组化线材接口拿下保护套后可以看到类似九宫格式的插口，这种设计使接口间非常牢固。不容易松动。每个接口内有不同的针脚，对应不同的输出类型，同时避免接错插口。
电源模组接口
电源模组接口
电源线材
电源线材
振华白金冰蝶1000W电源在接口配置了一组20+4pin接口可分离设计接头、一组8PinCPU接头、一组8Pin(4+4pin)CPU接头、一组PCI-E 6Pin接头、一组PCI-E6+2Pin接头、一组独立模组化3x大4pin接头、一组独立模组化3x大4pin+1x小4pin接头、三组独立模组化4xSATA接头、一组独立模组化PCI-E 6Pin接头、一组独立模组化PCI-E 6+2Pin接头。

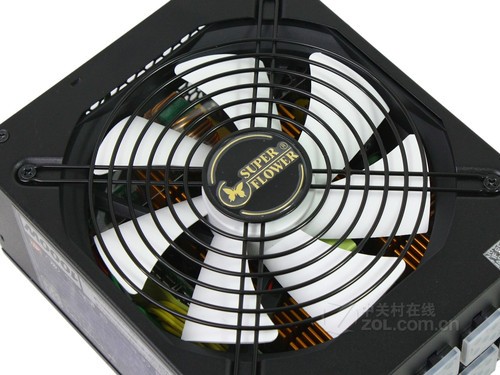

电源风扇
电源风扇
振华白金冰蝶1000W电源的散热风扇采用14CM超大优质日系双滚珠轴承，拥有超长使用寿命，使用时间长达100000小时，而且更加静音。
用料够足不枉高瓦数
振华白金冰蝶1000W电源，打开外壳看到电源内部整体做工非常紧实。可以看出整个电源用料非常的扎实，而且均使用优质元器件，内部电容全部采用做工良好的日系电容，每一处元件均用料十足，提升电源整体性能，保障拥有极高的转换效率。

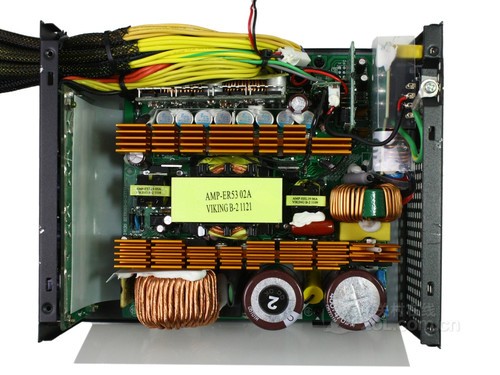

电源内部结构

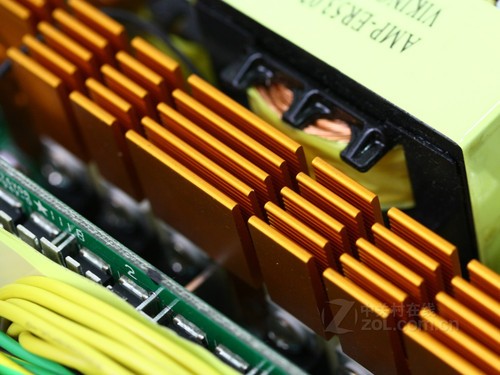

电源散热片
与普通电源的银白色散热片不同，振华白金冰蝶1000W电源内部散热片采用金黄色设计，非常醒目，看上去很有活力，为电源增加了些许色彩。
电源一级EMI滤波电路
电源二级EMI滤波电路
振华白金冰蝶1000W电源二级EMI电路元件配备齐全，用料扎实，饱满。一颗保险管最大限度地保护按电源及人身安全，并用热缩管加以保护。
一颗保险保生命
振华白金冰蝶1000W电源采用主动式PFC技术，这也是该电源拥有极高转换效率的关键之一。电路中采用了两颗日本化工“Chemi con”的顶级电容，增加了电源的稳定性和使用寿命。两颗滤波电容拥有470uF的大容量，耐压高达400V，可承受105度的高温，对电源的稳定供电是非常有利的。

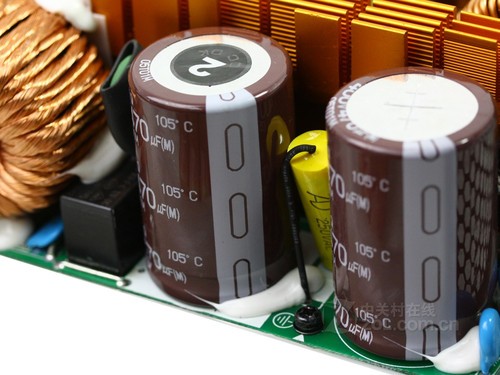

电源电容

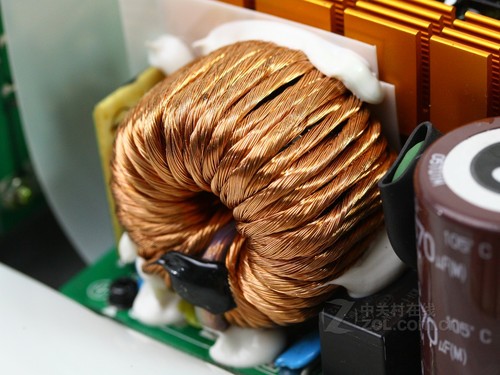

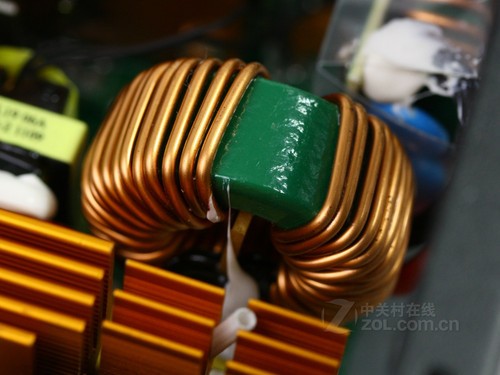

电源一次侧电感线圈
振华白金冰蝶1000W电源一次侧采用的电感线圈如此扎实紧密，用料十足，线圈漆包线缠绕紧密有序，在同类电源中是非常少见的。
日系电容保纯净
振华白金冰蝶1000W电源采用振华自主研发的LLC方案，大幅度提升电源转换效率，同时也使噪音减到最小。电源中主变压器负责输出低压直流。该变压器用料扎实，体积大，为输出大功率大电流的后续工作提供了保障。

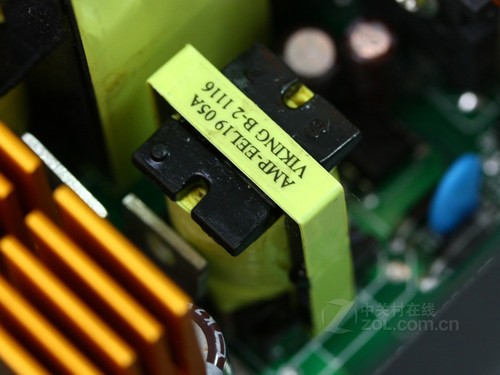

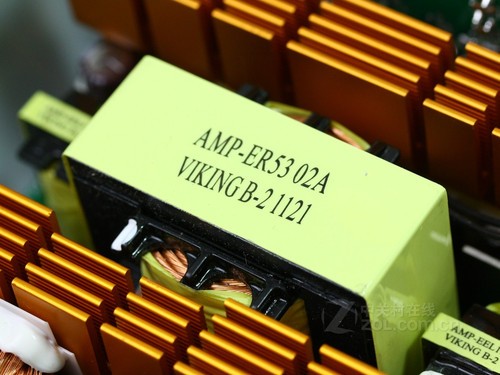

电源变压器
电源变压器

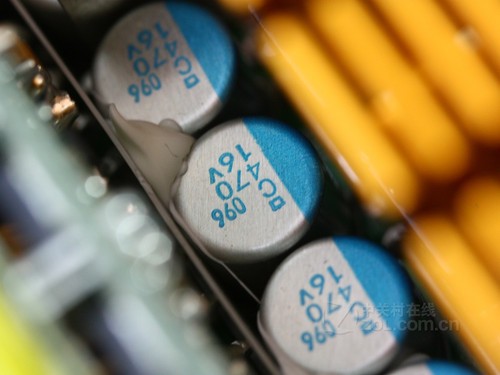

电源滤波电容
为了提高转换效率，在振华白金冰蝶1000W电源的二次侧，滤波电容使用了更加优质日系固态电容。是电源更加稳定，最终输出的电流也更加纯净。

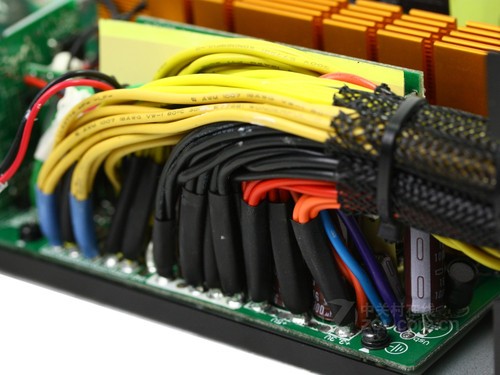

电源二次侧
振华白金冰蝶1000W电源的二次侧输出线材与PCB板焊接处全部采用热缩管保护，防止线材之间相互干扰。各线之间整洁有序，毫不凌乱，并使用绑扎线固定。
