大陆首款量产白金牌 Forza 700W评测


分页浏览|全文浏览    【中关村在线 原创】 作者:赵子悦     评论
产品:Forza Pro 700 先马 电源 回到顶部阅读

先马Forza Pro700 首款白金电源

    在今年下半年,不少台系大厂都在推出自己白金牌认证电源产品,这不仅仅是实力的象征,也是电源产品正在向节能化推进的一个重要标志。当然,在电源的研发上,大陆品牌其实并不弱于台系品牌,但是要说到真正的量产化,这就可能有些差距了。至少到目前我们还没有看到任何一款大陆白金牌电源在市场上正式销售。

    直到先马电源中的的高端产品Forza系列白金电源的出现,打破了这一僵局。先马这款Forza Pro 700W电源产品,不但通过了80Plus的白金牌级别认证,而且电源采用了较为人性化的FREEPLUG(译为自由插拔)模组接口设计,先进的LLC谐振半桥+DC-DC拓扑结构,全日系电容,顶级SANYO工业级双滚珠风扇等豪华用料。一经面世,就吸引了不少玩家的目光,下面我们就来详细的了解一下这款先马白金牌电源。


先马电源
先马 Forza Pro 700

    这款电源通过了80PLUS白金牌认证,根据Forza pro700这一命名可以推测Forza应该还有其它的系列产品,这一款是旗舰版。

大陆首款量产白金牌 Forza 700W评测
包装信息

大陆首款量产白金牌 Forza 700W评测
先马 Forza Pro 700

    这款先马Forza Pro 700W电源采用了U-LIKE外观设计,摒弃了传统的方方正正的电源外观,主机壳采用了铁网散热加铝制侧盖设计,银白的U型侧盖更是为这款电源增添了不少金属质感,并且提升了电源本身外观属性的档次,除此之外对提高电源散热也有很大功效。

先马电源
电源独立开关

    后部出风口的电源插头处,带有一个独立的电源开关,可以在关闭电脑后,关闭开关实现待机零功耗。

先马电源
电源铭牌

    这款先马Forza Pro 700W电源通过80Plus的白金效率认证,转换效率平均超过了90%,采用双路12V设计,两路12V的最高限流高达32A。综合最大输出可达730W,而电源的额定功率标注为700W,可见电源的余量很大。这也是先马采用的全新的电源额定功率标识方式,以电源+12V的输出功率为额定功率,因此可猜测电源的超瓦性很强,并且可在90至264V电压下工作。

产品:Forza Pro 700 先马 电源 回到顶部阅读

智能的模组接口设计

    下面我们再来了解一下,这款电源线材的设计。这款先马Forza Pro 700W电源,采用模组线材设计,并且接口为通用设计,用户无需考虑接线类型。


先马电源
模组接口

先马电源
模组线材

先马电源   先马电源
模组线设计

先马电源  先马电源  先马电源
线材接头设计

先马电源

    这款电源提供的线材非常丰富,4个6+2Pin PCI-E接口,6个D型接口,6个SATA接口。另外,电源线材采用,多合一线缆设计,兼容PC服务器的供电需求,而模组接口插拔轻松便捷。



产品:Forza Pro 700 先马 电源 回到顶部阅读

超93%的转换效率

    首先测试的是电源转换效率。我们知道,给一台电源输入100W的功率时,它的输出功率必定要小于100W,因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准,我们通常会用转换效率还衡量这个标准。

    根据80Plus给出的节能标准,电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率,可分为白牌、铜牌、银牌、金牌、白金牌认证,具体要求可参考下表。


完美超越 Tt最强1275W白金牌电源首测
80Plus认证标准

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为25℃,我们会记录所有测试数据然后汇总成折线图,以便大家对比参考。快速进入实测环节……

先马电源

    从上图我们可以看出,在20%负载之后,电源的转换效率一直保持在90%以上,并且在典型负载下,电源的转换效率达到最高的93.31%!不过由于我们的测试环境电压为220V,而110V电压下,转换效率可能会低一个百分点左右,不过这样的效率表现还是非常惊人的。

先马电源

    这里值得一提的是,在目前大多数的电源当中,对待机转换效率都非常不重视,尤其是在大陆出售的电源。而这款白金牌在待机转换效率的测试中变现非常出色。空载待机功耗为0.2W,其他5VSB负载效率均远远超过标准值。

先马电源

  我们可以看到从10%-120%负载效率都超过了90%,还有3个点在93%以上。此外功率因数在100%达到了99.2%之高,非常出色。

产品:Forza Pro 700 先马 电源 回到顶部阅读

不超2%的电压偏离

  之后我们来看看这款电源的电压稳定性测试,由于电源12V、5V、3.3V均采用了独立电压反馈电路,所以从理论上来说这款电源的电压稳定性应该十分出色才是,事实如此吗?笔者在这里可以告诉大家,事实就是如此,让我们看图为快!

  注:Intel规范的5%和10%指的是上下偏离各自的数值,而文章中的数值则为上下之和,也就是说,12V、5V、3.3V、5Vsb电压偏离10%为上限,-12V则是20%为上线。


先马电源

先马电源

先马电源

  可以看到,12V、5V、3.3V,在电压偏离测试中表现非常不错。12V电压偏离,就没有超过1%!5V和3.3V最大偏离其均不超过3%。另外我们看电源各路电压在120%的负载下,电压表现依旧保持平稳,绝对高品质电源的气质表露无遗。

产品:Forza Pro 700 先马 电源 回到顶部阅读

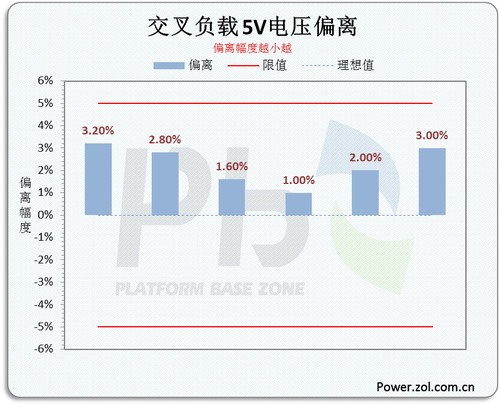

稳定的交叉负载表现

  当然这款电源本身的电压偏离程度就属于一个较低水平,不过典型负载并不能说明全部问题,拉偏看看才是真的!

  注:Intel规范的5%和10%指的是上下偏离各自的数值,而文章中的数值则为上下之和,也就是说,12V、5V、3.3V、5Vsb电压偏离10%为上限,-12V则是20%为上线。


先马电源

先马电源

先马电源

先马电源

    结果上我们能看出这款电源相当出色,多种不同负载下,12V和电压偏离不足2%,而3.3V电压偏离也在2%左右,测试点都远远低于标准线以下,性能强悍。看来稳定应用,这款电源的最大特点。

产品:Forza Pro 700 先马 电源 回到顶部阅读

电源规整的内部做工

    然后我们来看看内部结构,这款产品依旧采用了自家的主动式PFC+LLC谐振半桥+同步整流+2路DC-DC设计,效率十分优秀。


先马电源   先马电源
EMI电路

先马电源
日本新电元 整流桥

先马电源
日本红宝石 主电容

先马电源   先马电源
主控芯片

先马电源
电源主变压器

先马电源
低压DC to DC电路

    产品点评:这款电源采用主动式PFC+LLC谐振半桥+同步整流+2路DC-DC设计,并且电源转换效率超过93%,效率非常不错。同时电源纹波效果不错,满载12V纹波在不到30mV,稳定性值得称赞,另外电源提供了不错的质保服务5年保固。确实是一个非常不错的电源产品。但是换句话说,电源效率很不错,稳定性也很好,亲民的价格才是普及的关键,目前这颗700W白金电源零售价为999元,平均1.4元/W这个价位在白金电源档次中非常罕见,非常超值。

    先马为中关村提供了五颗试用电源,并给出了699元的试用价格,每瓦不足1元的价格,网友们将有机会以699元甚至更低的价格买到这颗80PLUS白金牌电源,目前试用活动已经开始。
