轻松超越铜牌 长城巨龙BTX750电源评测

    长城也算是国内一流的电源设计企业，它的电源产品一直受到中低端玩家们的喜爱。去年一款巨龙1250W金牌模组电源更加彰显除了长城电源在高端产品中的品质。长城延续此前的高品质电源继续发力，推出了长城巨龙750W电源，这款电源通过了80Plus铜牌认证，经过实际测试可以达到88%的转换效率。

    长城巨龙BTX750SD电源额定功率750W，采用了+12V四路输出。另外电源采用了全模组接口设计，玩家们使用时可以根据自己平台的配置选择线材，避免了线材堆积在机箱内部，妨碍机箱内散热问题。

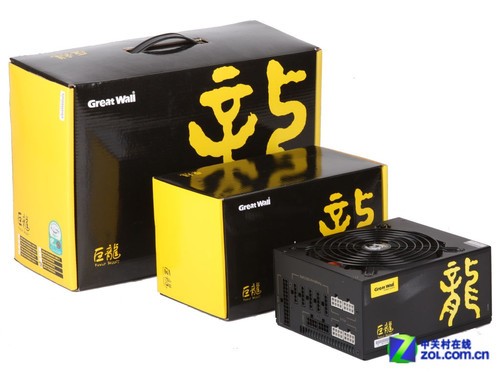

    长城巨龙铜牌750电源的外包装并没有像1250W金牌电源采用手提箱式的包装，但以黑黄色的设计还是可以吸引不少玩家们的眼球。同时可以彰显出简洁大方的设计风格，还具有一定得霸气的感觉。

长城巨龙铜牌750 电源包装

长城巨龙铜牌750 电源包装

长城巨龙铜牌750 电源包装

长城巨龙铜牌750 电源包装

    打开包装我们可以看到电源还有就一个封盖保护着电源，通过透明的包装可以看到电源本体。电源风扇罩上面的一条龙形LOGO很是显眼，更自身巨龙的名字相衬托。

    打开包装除了电源本体外还有一个盒子，这个盒子与外包转相一致，另外电源的一次设计的贴纸也采用了相同的设计，这样的设计很是细心，整体一致性的表现彰显出厂商设计用心之处。每个细节都设计的非常完美。

长城巨龙铜牌750 电源

长城巨龙铜牌750 电源

长城巨龙铜牌750 电源

长城巨龙铜牌750 电源

    从图片中我们可以看到电源采用了全模组接口设计。电源设计有独立的开关，可以实现待机0功耗。另外电源的出风口采用了蜂窝状网孔设计，在散热的同时可以有效的放置电磁辐射问题。

    长城巨龙铜牌750电源额定功率750W，采用了+12V四路设计，+12V1、+12V2、+12V3采用了16A的设计+12V4采用了18A的设计。+5V和+3.3V的最大输出功率为170W。对于这样的设计支持高端平台不是问题。

电源铭牌

电源模组接口

电源线材

    长城巨龙铜牌750电源线材全部采用了蛇皮网包裹，提供了1个20+4Pin主板接口、2个CPU4+4Pin接口、4个PCI-E显卡接口、12个SATA接口及6个D口。线材如此丰富高端显卡交火都不是问题。另外每一根线材长度都超过了55cm，对于走背线的机箱很是轻松。

    首先测试的是电源转换效率。我们知道，给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。

    根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌、白金牌认证，具体要求可参考下表。

80Plus认证标准

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为21℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……

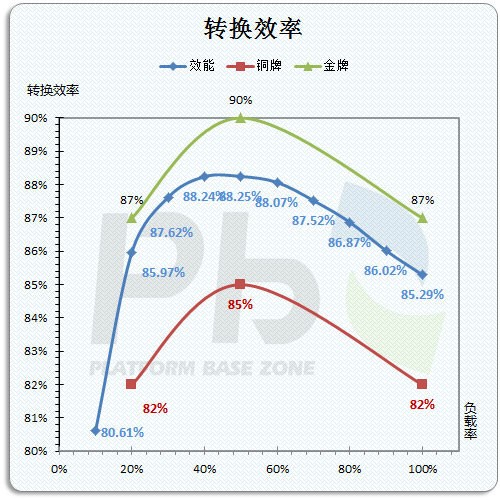

    从上图我们可以看出，在20%负载之后，电源的转换效率达到了85.97%以上，并且在50%典型负载下，电源的转换效率达到最高的88.25%超出了80Plus铜牌的转换效率。

    这里值得一提的是，在目前大多数的电源当中，对待机转换效率都非常不重视。而这款超过铜牌电源在待机转换效率的测试中表现非常出色。空载待机功耗为0.21W。

    我们可以看到从20%-100%负载效率都超过了94%，还有在20%后到达了94.8%以上。此外功率因数在100%达到了99.2%，表现非常出色。

    这款电源+12V、+5V电压偏离表现不错都在2%附近，+3.3V偏离都在3%附近。+12V、+5V和+3.3V总体的电压偏离都比较出色。

    纹波是一项非常能够体现电源品质的参数，实际上市面上我们也可以看到很多挂着80Plus牌子但是价格非常优厚的电源，实际上纹波经常超过Intel规范的产品。纹波究竟是好是坏，就请看看图为快吧！

    50%负载下12V、5V、3.3V对应的纹波大概在16mV、10mV、11mV，半载还是看不出实力，那么看满载。

    100%负载下12V、5V、3.3V对应的纹波大概在42mV、19mV、14mV，满载能控制到如此程度，表现的还是不错的。

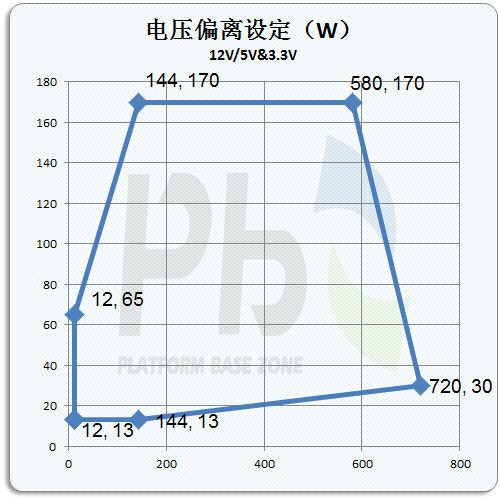

    当然这款电源本身的电压偏离程度就属于一个较低水平，不过典型负载并不能说明全部问题，拉偏看看才是真的！

　　注：Intel规范的5%和10%指的是上下偏离各自的数值，而文章中的数值则为上下之和，也就是说，12V、5V、3.3V、5Vsb电压偏离10%为上限，-12V则是20%为上线。

    结果上我们能看出这款电源中规中矩，+12V、+5V和+3.3V电压偏离表现比较不错。

    长城铜牌巨龙750电源电源采用主流的14cm静音镰刀形扇叶散热风扇，散热风扇支持温控调速功能的散热风扇，在静音方面做得还不错最高转速达到了2200RPM。

电源风扇设计

电源风扇设计

    长城巨龙铜牌750电源采用了主动PFC+双管正激+双磁放大拓扑设计。这个是最为常见的电源内部结构，相对老说一个很经典的设计，这种结构的主要特点是功率段宽，效率较高，同时具有80Plus铜牌认证可以达到85%以上，并且技术上已经积淀多年，成本也已经可以做到相对合理的水平，具备主流运用的基础。
