静音更高效 超频三Q3青鸟版电源首测

    超频三在2012年的新品发布会上发布了全球最静音的电源—超频三青鸟系列，这款电源采用了全新的“立体散热”设计，电源的内部形成了正压和负压两种不同散热风道，可以保证良好的散热，同时使用的是9cm液压风扇，可以保证较低噪音。

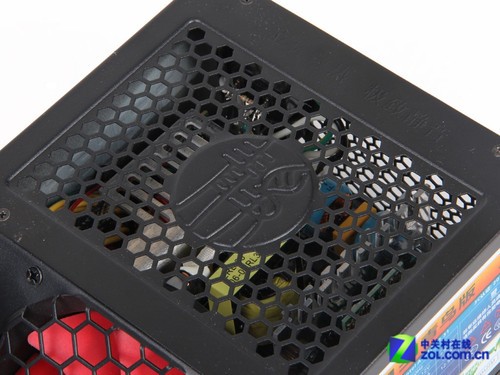

    这款电源的外观与之前的超频三坦克电源有些相似，经过坦克版的电源进行了改进，经过计算超频三青鸟电源采用的倾角为52度。同时电源的顶部进行了开孔的设计，可以有效的版主电源内部的元器件进行散热。

    青鸟电源共有3个系列产品，包括，80PLUS金牌认证的Z9青鸟版、80PLUS白牌认证的Q7青鸟版、Q3青鸟版，都采用了主动式PFC设计。另外还有X4青鸟版、V6青鸟版和V3青鸟版采用了被动式PFC的设计。下面我们来看看这款超频三Q3青鸟版电源。

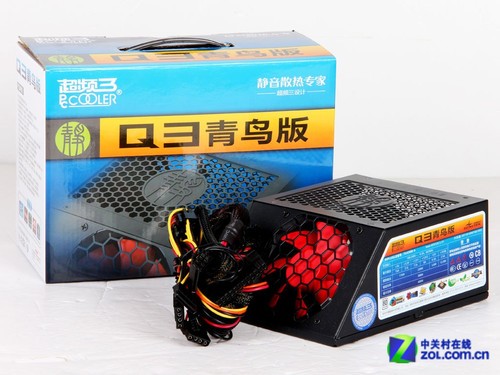

    我们看到超频三Q3青鸟版电源采用了蓝色包装设计，同时在电源的上部设计了一个“静”字的LOGO，彰显其电源在静音方面的表现。包装上印有的静音散热专家对于追求静音和散热兼得的玩家是一个很好的标注。

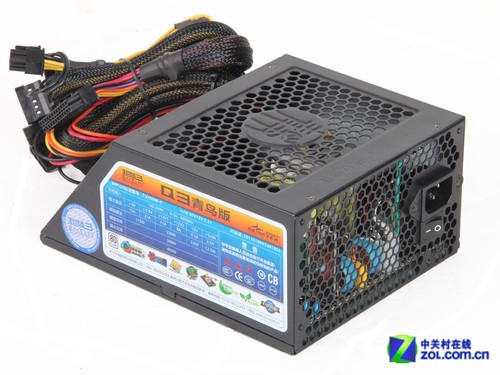

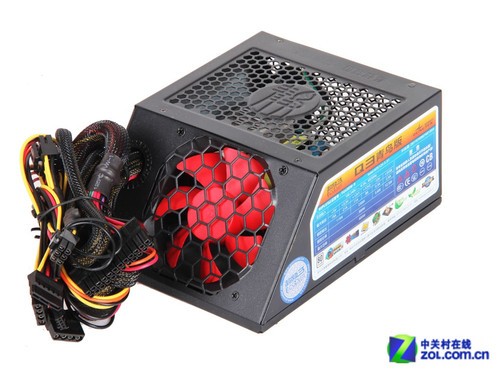

超频三Q3青鸟版 电源

超频三Q3青鸟版 电源

超频三Q3青鸟版 电源

超频三Q3青鸟版 电源

超频三Q3青鸟版 电源

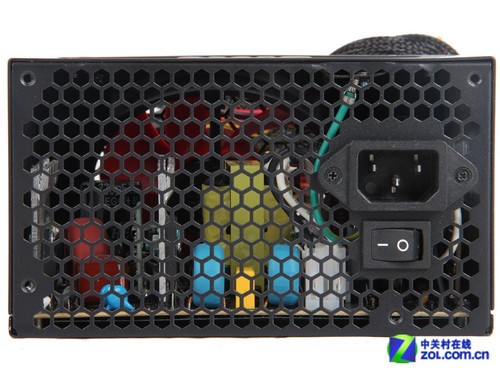

    超频三Q3青鸟版电源的出风口采用了蜂窝状的设计，这样及可以保证电源的散热能力同时还具有防辐射功能。在电源接口处设计有独立的开关设计，可以实现待机0功耗。

    超频三Q3青鸟版电源额定功率300W，采用了+12V双路设计，+12V1采用了11A设计，+12V2采用了8A的设计。+5V和+3.3V的最大输出功率为115W。对于这样的设计支持入门级平台不是问题。还可以看到电源通过了80Plus白牌认证。

电源铭牌设计

电源线材

    超频三Q3青鸟版电源线材产度都达到了35cm以上，CPU供电线达到了50cm可以支持具有背部走线的机箱；另外电源线材只有主板、CPU、和显卡这三个线材采用了全蛇皮网管包裹处理，防止线材划伤的同时，让机箱理线更加方便。

    首先测试的是电源转换效率。我们知道，给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。

    根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌、白金牌认证，具体要求可参考下表。

80Plus认证标准

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为21℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……

    从上图我们可以看出，在20%负载之后，电源的转换效率达到了80.49%以上，已经远远超过了80Plus白牌的标准。并且在70%典型负载下，电源的转换效率达到最高的83.77%超出了80Plus铜牌的转换效率。整体转换效率已经接近了铜牌，如此高的转换效率对于入门级的玩家来说是个很好选择。

    这里值得一提的是，在目前大多数的电源当中，对待机转换效率都非常不重视。而这款超过铜牌电源在待机转换效率的测试中表现非常出色。空载待机功耗为0.31W。

    我们可以看到从20%-100%负载效率都超过了95%，还有在20%后到达了95.5%以上。此外功率因数在100%达到了98.4%，表现非常出色。

    之后我们来看看这款电源的电压稳定性测试，由于电源12V、5V、3.3V均采用了独立电压反馈电路，所以从理论上来说这款电源的电压稳定性应该十分出色才是，事实如此吗？笔者在这里可以告诉大家，事实就是如此，让我们看图为快！

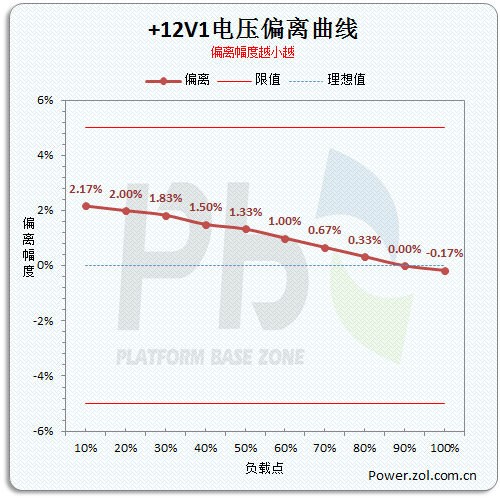

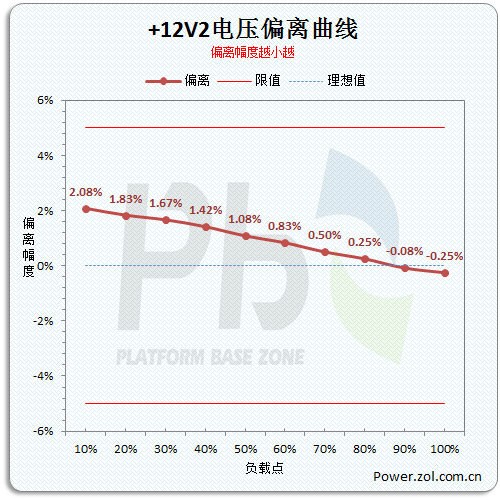

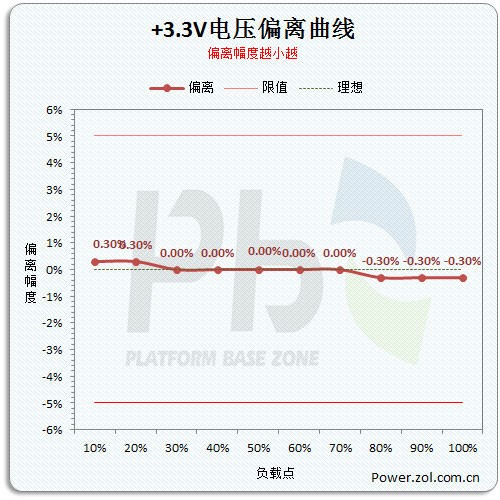

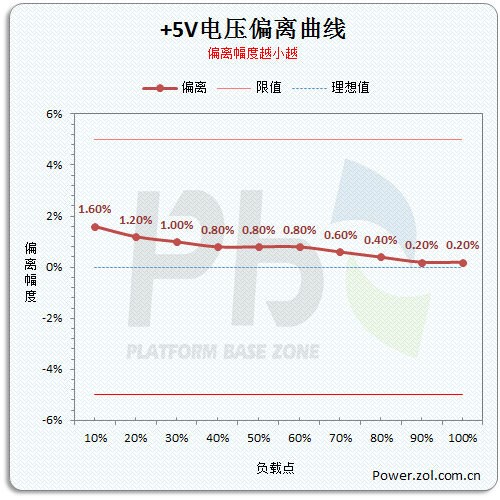

    通过测试超频三Q3青鸟版电源的电压偏离表现让人惊讶，无论是+12V和+5V还是+3.3V的电压偏离表现都很出色，+12V都在2%附近，+5v在1%附近，最为出色的是仅有0.3%的+3.3V。电源的偏离效果很是不错。

    纹波是一项非常能够体现电源品质的参数，实际上市面上我们也可以看到很多挂着80Plus牌子但是价格非常优厚的电源，实际上纹波经常超过Intel规范的产品。纹波究竟是好是坏，就请看看图为快吧！

    50%负载下12V、5V、3.3V对应的纹波大概在28mV、25mV、39mV，半载还是看不出实力，那么看满载。

    100%负载下12V、5V、3.3V对应的纹波大概在22mV、30mV、37mV，满载能控制到如此程度，表现的还是不错的。

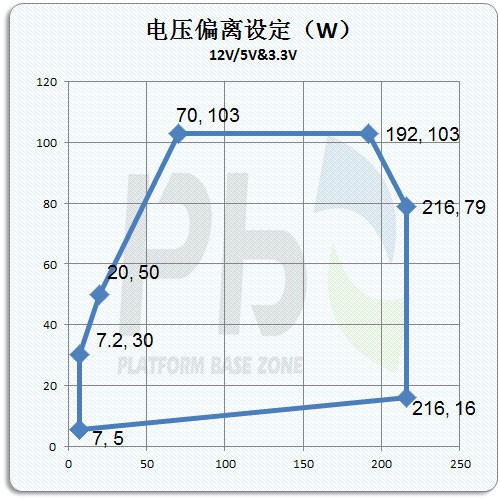

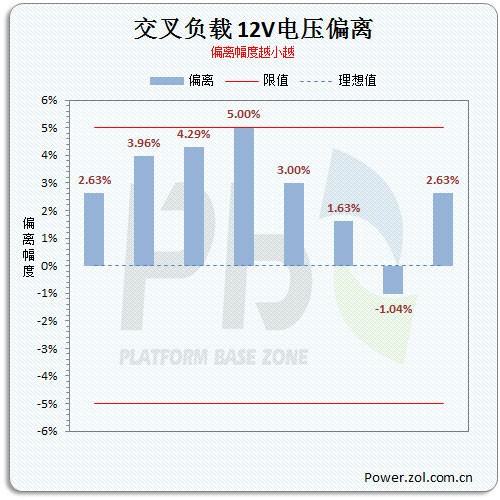

    当然这款电源本身的电压偏离程度就属于一个较低水平，不过典型负载并不能说明全部问题，拉偏看看才是真的！

　　注：Intel规范的5%和10%指的是上下偏离各自的数值，而文章中的数值则为上下之和，也就是说，12V、5V、3.3V、5Vsb电压偏离10%为上限，-12V则是20%为上线。

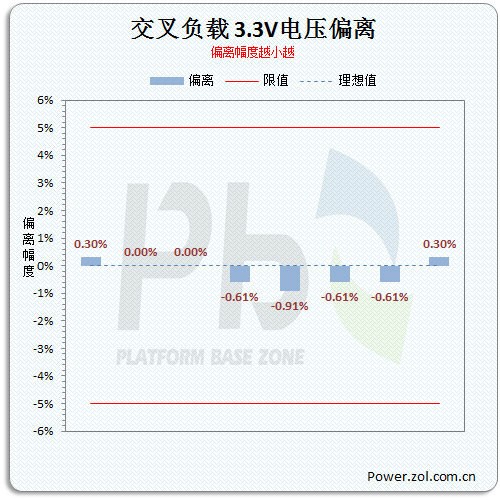

    结果上我们能看出这款电源中规中矩，+12V、+5V电压偏离表现比较一般。+3.3V的电压偏离表现没有超过1%表现的更为出色。

    超频三Q3青鸟电源采用了52度的倾角设计，风扇采用了9cm的日本原装液压风扇，将所产生的风量最大限度，同时顶部的开孔有效的利用上，在增强散热效果的同时，减少了资源的浪费。

电源风扇设计

电源风扇设计

52°的倾角设计

    从风扇转速测试数据中可以看出，在10%的负载时其实转速是900rpm的速度运转，处于相对静音状态（如果能控制在800rpm左右的话即可称之为绝对静音），值得一提的是除了少数游戏玩家，电脑大部分时间一般都在40%左右从40%起，随着电源内部元器件温度的上升，其风扇转速开始不断加快，最终达到了1300rpm，这样的转速也能带来一个安静的状态。

    对于这个号称，很多网友提出了质疑，下面通过无响室实测青鸟电源噪音我们一起看看这款电源的噪音到底是不是如官方所说的那样：“噪音最低仅为5DB。”通过一组视频我们一起看看青鸟电源的噪音表现吧。

静音说明

    从图中我们可以看到往往玩家们认为风扇越大越静音错误的观念，通过这张表我们了解到噪音最低的Q3青鸟版电源采用的9cm的风扇，最高则是12cm的风扇。

超频三Q3青鸟版满载噪音测试

    超频三Q3青鸟版电源采用的主动PFC+双管正激+单词放大的拓扑设计。这个是最为常见的电源内部结构，相对老说一个很经典的设计，这种结构的主要特点是功率段宽，效率较高，并且技术上已经积淀多年，成本也已经可以做到相对合理的水平，具备主流运用的基础。

超频三Q3青鸟版 电源内部结构

电源一级EMI设计

电源二级EMI设计

电源整流桥

电源一次侧

电源变压器

电源低压滤波电路

    编辑点评：超频三Q3青鸟版电源不仅在风道设计上非常独特的，电源风扇吹风方向与散热片平行，可有效地将热量排除电源之外，提高散热性能。并且内部做工用料扎实稳健，相当不错。标有80Plus白牌的Q3青鸟电源的转化效率达到了83%以上，可以轻松的超过白牌。对静音效果及高转化效率有要求的玩家不妨关注下这款超频三Q3青鸟版电源。
