将ITX装进"垃圾桶" 银欣Mini机箱实测

    你是否在为机箱的散热而苦恼？你是否再为空间不足放不了大机箱而烦恼？你是否真的需要游戏机箱的大块头配置吗？对于家中并不大或对硬件没有太大需求的玩家们来说可能会选择一款Mini机箱作为首选。那么市场中的Mini机箱往往采用的还是传统式的侧卧或者是竖直放置的设计。那么有没有玩家想到要将机箱的结构垂直放置？

    对于Mini机箱来说，很多玩家会将它放置在家中的客厅或者不是很占空间的地方，放在客厅中可以当做HTPC来用，同时也有的玩家会根据自己所选用的配置进行优化，为了只显得桌面更为整洁。

    对于Mini机箱来说同样需要散热，对于风道来说在传统机箱中我们都知道机箱分为水平风道、垂直风道和混合风道三种，那么对于小机箱来说传统意义上的风道其实就是水平和垂直的混合风道设计。对于独立的垂直风道来说在小机箱中仅有银欣一家。众所周知乌鸦机箱的垂直风道给玩家们带来了不同的感受。那么Mini机箱中的垂直风道会有怎么样的表现？

    所说的垂直风道其实就是之前在乌鸦中所见到的。这样的散热方式有些玩家们已经很熟悉了。笔者再来简单的介绍下，已经熟知的网友们可以直接往下看。

    垂直风道不同于普通常见的水平风道和立体风道，由于机箱主板托盘翻转90度，因此显卡、CPU散热器的吹风方向，由向右后改为向上，这样符合自然散热的方式，实际效果也有着不错的表现。

银欣FT03 mini机箱

    机箱散热另一个方面来说那就是板材的设计，有些机箱采用的是铁板，有些机箱采用的是铝板，众所周知铝的散热效果相对要好很多，在价格上也会贵一些。

银欣FT03 mini机箱

    对于Mini机箱来说风道更是重要，机箱内的空间有限，好需要放下相同的配件，对于普通机箱来说是一个比较容易的事情，但对于Mini机箱来说需要一个更为合理的设计结构才可以方便的进行安装。有些Mini机箱小但安装时会出现一些想不到的问题。

    通过银欣的FT03mini机箱我们似乎看到了乌鸦的身影，垂直风道依旧是主流的选择。随着高传输速度的到来，玩家们追求的高速是一个必然趋势，当然Mini机箱也要跟进时代，USB3.0接口是不可缺少的。当然高速的SSD硬盘位也要具备。

USB3.0接口


SSD及2.5寸硬盘位

USB3.0接口U盘速度测试

    使用USB3.0时，在读取速度上都有着非常大的优势。对于那些拷贝文件数量众多还是单一大文件的用户来说，可以明显的缩短在数据传输过程中的等待时间。

    我们知道，在同样5V电压的输出下，接口所提供的电流越大，那么在我们使用USB3.0接口为手机等设备进行的充电时间也会相应减少。尤其对于目前许多输入参数都为5V/1A的手机来说，USB2.0接口所提供的5V/500mA的能力已经有些显得力不从心。由于目前的USB3.0接口所提供的输出电压电流参数已经可以和多数手机原装充电适配器所提供的5V/1A参数相差无几，对于那些经常需要出差的商务人士来说，使用电脑端的USB3.0接口就可以获得和充电器充电相仿的时间也是一个比较方便的地方，毕竟出门携带多个充电器还是非常累赘的。

    很多Mini机箱中使用的电源都是非标准的小型电源，往往大部分机箱中不会附带电源一起销售，不过玩家们可以在市场中单独进行选购。并且这样的电源额定功率最大不会超过450W对于采用独显的玩家来说足以保证了使用的情况。

Mini机箱电源位

机箱PCI挡板位

    说到独立显卡我们不能不说很多Mini机箱中采用的都是刀卡（俗称刀卡的PCB一般只有普通的二分之一高）。不少朋友可能认为采用窄板设计的显卡就是缩水，根本不值得选择。这样的观点其实不是全无道理可言，NVIDIA发布的公版产品中好像很少有采用窄板设计的。在A卡系列中也有相同的设计，例如像HD5570 1G HDMI刀卡 就是一款非常优秀的显卡。但这样的显卡在市场中并不多，对于Mini机箱中的显卡做成常规格式的更为合适。

    对于Mini机箱来说如果想将硬件全部安装进去需要将光驱位和硬盘位拆下来后进行安装电源和硬盘。这样的可以将主板的轻松装入。当然每一款Mini机箱都具备着自己的特色，例如银欣这款FT03mini版机箱采用的是垂直风道的设计。对不熟悉产品的入门级玩家来说安装起来比较麻烦，下面我们看看一款Mini机箱装机时要注意的细节。

    本次装机采用的是H67主板为了更加彰显其性能，我们选用了i5-2500K，散热器采用了高度为72mm的4热管的华硕V72c下压式散热器。硬盘采用的是3.5寸希捷1TB硬盘和2.5寸三星SSD硬盘，电源采用了超频三M3电源。

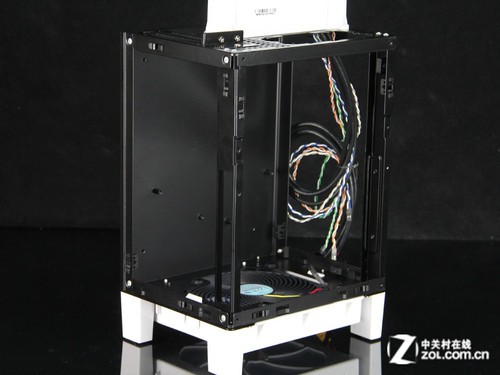

机箱拆散后效果

机箱安装主板

    安装Mini机箱时我们先要寻找到相应的安装位置，像主板位、电源位以及硬盘位。找到这三个位置接下来的安装就非常简单了。并且银欣FT03mini机箱主板铜柱略高，机箱内有些线材可以通过主板背部走过。

实际装机效果图

    电源风扇向外可以形成一个独立的电源风道，电源的温度不会收到机箱内其他硬件的发热量的影响。从而更好地保证电源在工作时的状态。

装机效果图

装机效果图

装机效果图

机箱SSD硬盘位

    从上面的装机效果图中我们看到了机箱内的空间并不富裕，采用的华硕冰冻骑士V72c，这个散热器高度在72mm。超过这个距离会与电源发生冲突，影响其散热效果，另外我们看到对于大多数Mini机箱来说机箱内的线材没有地方放置是个问题，这样对于玩家们理线是个比较麻烦的事情。

    相信很多玩家们都很期待的是这样垂直风道的机箱在散热方面表现如何。下面笔者为大家揭开垂直Mini机箱的散热能力。

    先来看看机箱的散热形式：

机箱底部140穿甲弹风扇

机箱底部140穿甲弹风扇

防尘罩设计

    机箱底部的140mm穿甲弹可以很好的帮助输入更为强力的了冷风，同时机箱在底部吸风的风扇下方设置了防尘网，避免了空气中的灰尘进入到机箱内部有效的阻隔保护硬件，这样的设计很是人性化。

    从面上的测试数据我们可以看到银欣FT03Mini机箱在待机和拷机时的硬盘温度没有变化，说明机箱底部的140mm穿甲弹起到了非常不错的效果，硬盘在机箱的底部并且它的发热量相比其他硬件来说是比较低的，所以硬盘温度没有发生变化。

    另外我们看大拷机时机箱内的CPU温度在67度左右，散热效果还是比较不错的。同时银欣的垂直风道将热量直垂像机箱顶部与热空气向上的趋势形成了一体式的风道。

    我们看到Mini机箱的结构已经越来越复杂了，将原本在常规大机箱上结构进行了更为惊喜的裁剪之后变成了更为小巧的ITX机箱，这样散热方面的性能就可以大大的提上，同时对于硬件使用有了较大的提升。在外观方面我们看到了不一样的Mini机箱的外向，可以直立在桌面上，对于大多数网友们可能感觉不太适应。

垂直Mini机箱

    对于Mini机箱的垂直风道笔者想到了在散热方面也有着出色表现的RTX结构，对于这样的结构会不会在以后也会使用在ITX结构的Mini机箱中，将常规的机箱结构都转移到Mini机箱中。这样机箱产品的丰富程度有了不少的增加。
