86%高转换效率更节能 技展U650电源评测

    玩家们挑选电源时往往注重着电源的品质，尤其在环保的号召下，玩家们对电源的转换效率也有了一定得要求。高转换效率可以为玩家们带来很好的节能效果。今天笔者为大家带来的是是技展U650电源，这款电源通过了80Plus铜牌认证，这说明电源的转换效率可以超过85%。

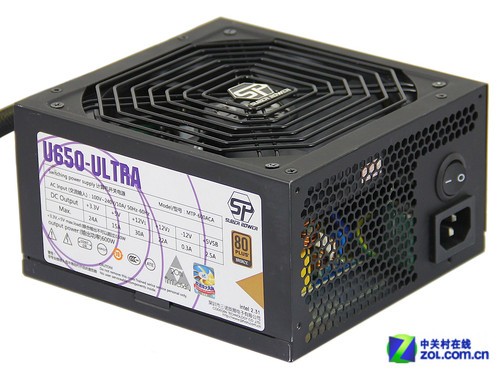

    技展U650电源采用了额定600W的设计。并且通过电源铭牌我们看到这款电源通过了80Plus铜牌认证，转化效率可以达到85%以上。同时我们还可以看到这款电源采用了模组接口的设计。对于机箱理线会有很大的帮助。

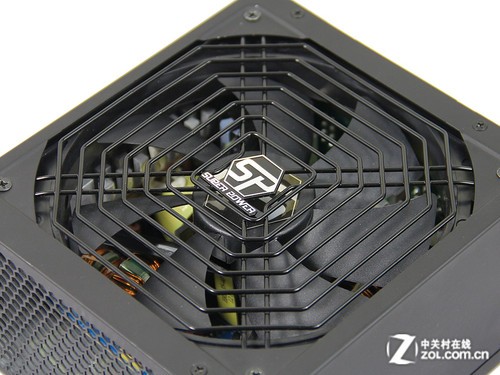

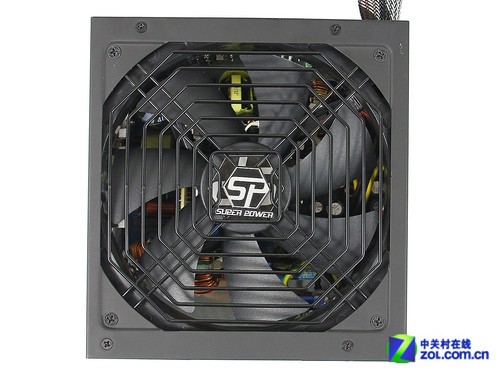

    从图中我们可以看到电源采用了黑化的外壳，电源顶部的风扇出可以很清楚的看到SP的LOGO这是技展经过20年最后设计出的，看着依然很霸气。

查看大图请点击：//power.zol.com.cn/slide/290/2909401_1.html

技展U650 电源

技展U650 电源

技展U650 电源

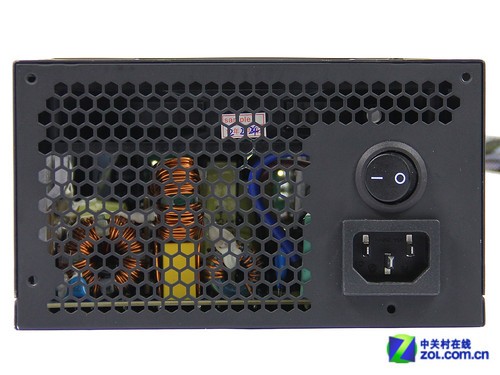

    从图中可以看到电源的背面采用蜂巢式散热孔，可以有效屏蔽辐射，侧面为电源的名牌，上方为电源的进风口。此款电源采用了140mm超大口径风扇进行散热，应该在噪音方面有良好的表现。

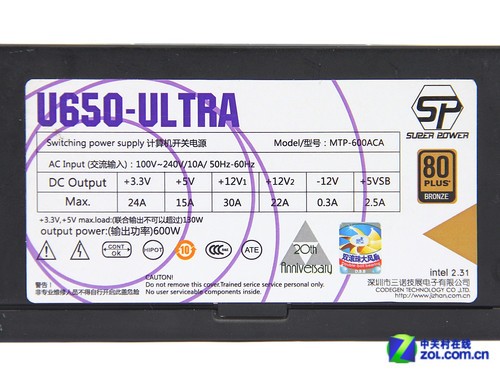

    从技展U650电源铭牌我们可以看到，这款电源的额定功率为600W采用了双路+12V的设计，12V1输出为30A，12V2输出为22A。另外这款电源已经通过了80Plus铜牌认证，工作环境在100—240V电压下工作。

电源铭牌

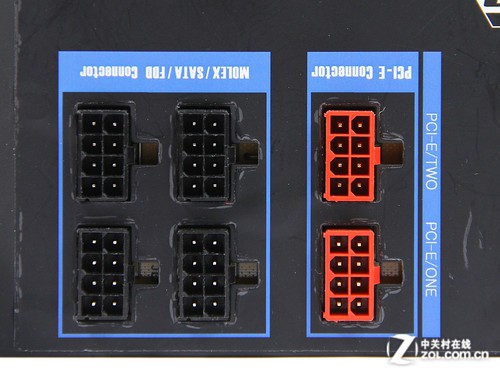

模组接口


电源线材

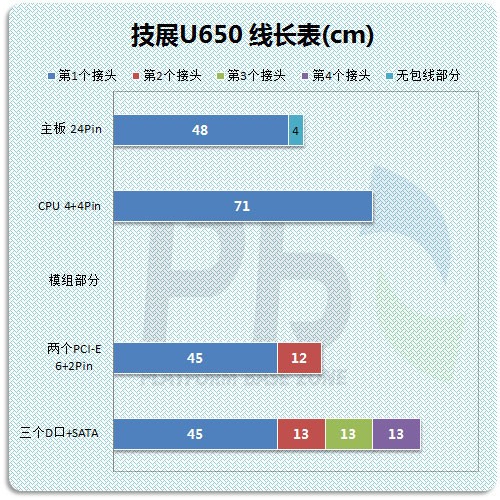

    技展U650电源每一根线材都采用了蛇皮网包裹。在接口方面配备有一个20+4pin主接口，一个4+4pin CPU辅助供电接口，一个6Pin显卡接口，五个SATA接口，四个D口和一个软驱，线材非常丰富。

    首先测试的是电源转换效率。我们知道，给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。

    根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌、白金牌认证，具体要求可参考下表。

80Plus认证标准

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为12℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……

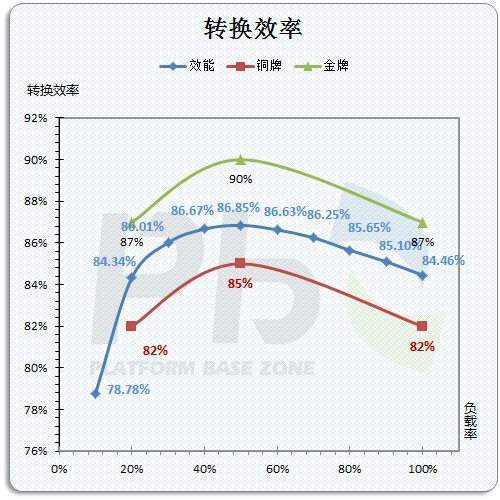

    我们从测试结果可以看出，电源在转换效率测试的成绩，通过80Plus认证铜牌，并且还要高于目前80Plus的铜牌水平，50%负载时的最高效率为86.85%，远高于铜牌的85%，整体效果，靠近银牌标准。转换效率不一般。

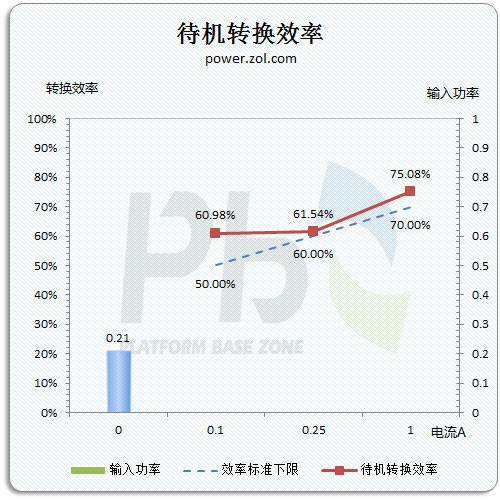

    这里值得一提的是，在目前大多数的电源当中，对待机转换效率都非常不重视，尤其是在大陆出售的电源。而这款电源在待机转换效率的测试中变现一般。空载待机功耗为0.21W。

    我们可以看到从40%-100%负载效率都超过了95%，还有在40%后到达了96.2%以上。此表现非常出色。

    之后我们来看看这款电源的电压稳定性测试，由于电源12V、5V、3.3V均采用了独立电压反馈电路，所以从理论上来说这款电源的电压稳定性应该十分出色才是，事实如此吗？笔者在这里可以告诉大家，事实就是如此，让我们看图为快！

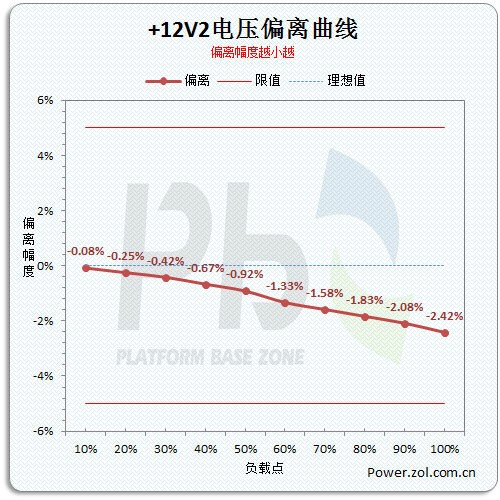

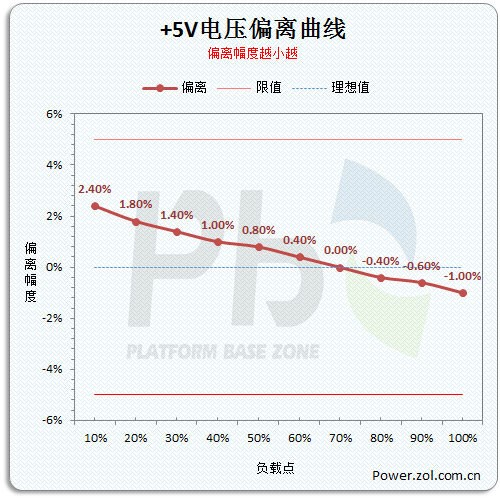

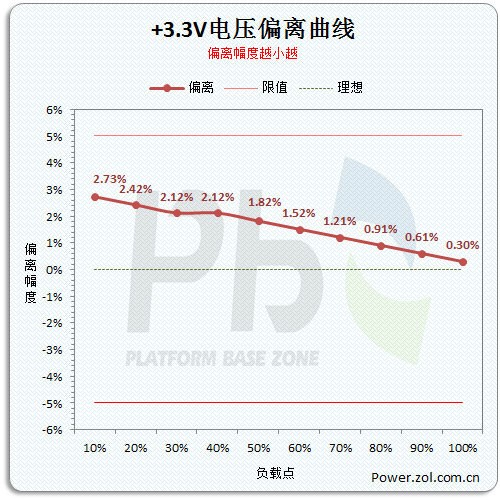

    这款电源+12V、+5V和+3.3V电压偏离表现良好，+12V都在2.5%左右，+5V在2.5作呕，+3.3V在27左右，电压偏离表现还是不错的。

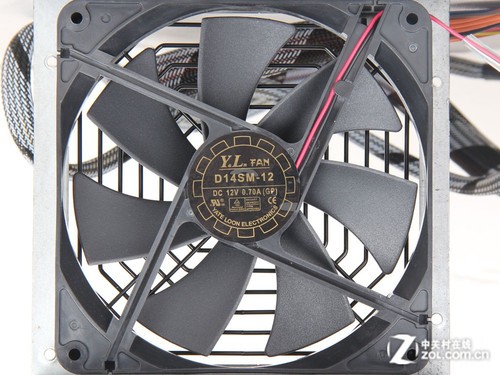

    我们看到电源的风扇采用了Y.L.的140mm的风扇，对于电源内硬件的散热会有一个不错的表现，另外在噪音方面应该也不会很大。

电源风扇设计

电源风扇设计

    安耐美NX450电源风扇在一开始的转速在940RPM左右，温度稳定的上升，在100%满载情况下1750RPM左右的高转速下，温度仅有33.1度左右。散热效果表现不错。

    下面我们打开电源外壳，看看电源内部的设计如何。

    这款电源采用主动PFC+双管正激的拓扑结构。电源采用目前市场上比较成熟，也是使用最为广泛的一种拓扑结构。因为普通电源采用的是高损耗低效能的老式半桥拓扑电路，而双管正激拓扑具有电路结构简单，从而能够轻松实现超过85%的转换效率。

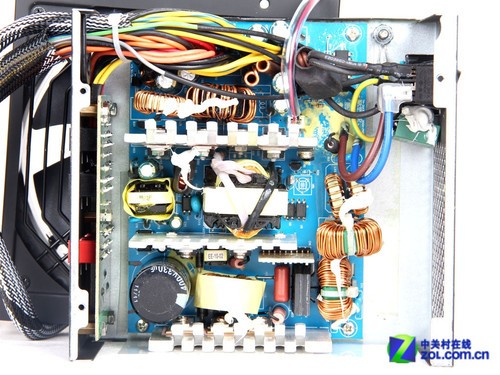

电源内部设计

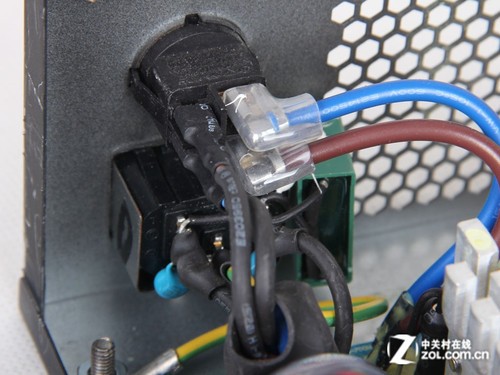

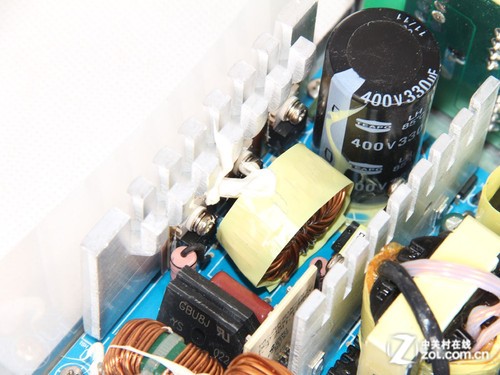

电源一级EMI设计

    电源一级EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。并配有一个X电容、两个Y电容。

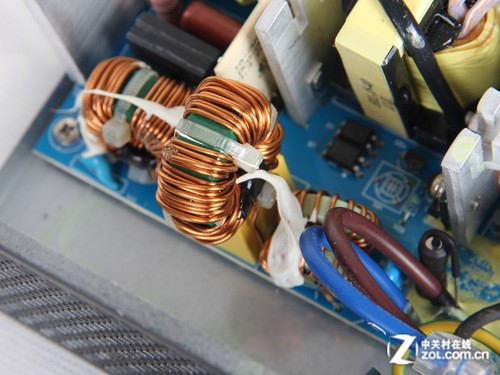

电源二级EMI设计

    二级EMI电路设有两个Y电容、一个X电容以及两个共模电感线圈和一个差模电感，十分完整。而其一些质量不高的电源，则会在这部分电路设计中偷工减料。

    下面我们再来看看电源内部其他部件设计。

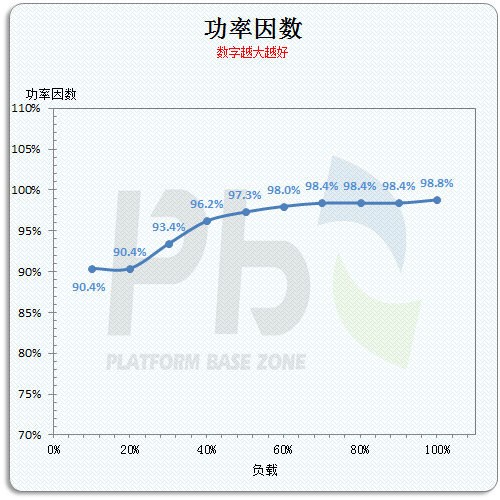

    另外，电源采用主动PFC设计，而主动PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达98%以上，具有低损耗和高可靠性等特点。在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。

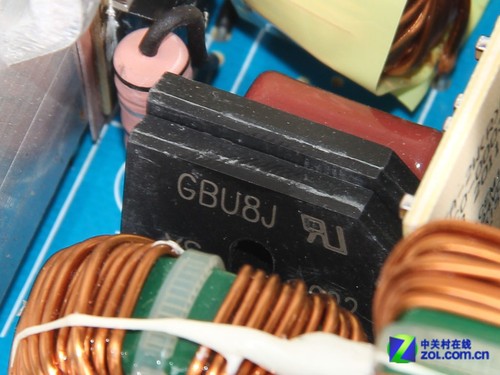

电源双整流桥设计

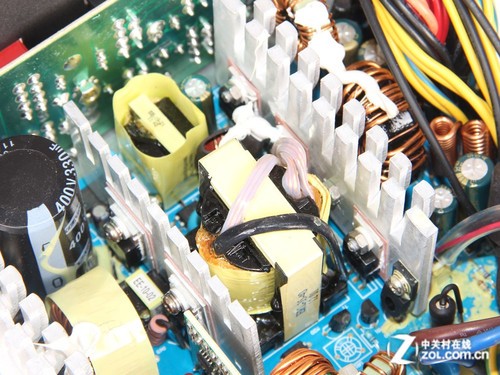

电源一次侧

电源变压器

    上图中的变压器，最大的为12V主变压器，另外一个小的为5VSB待机电路变压器，中间黑色的磁线圈是3.3V磁放大线圈。

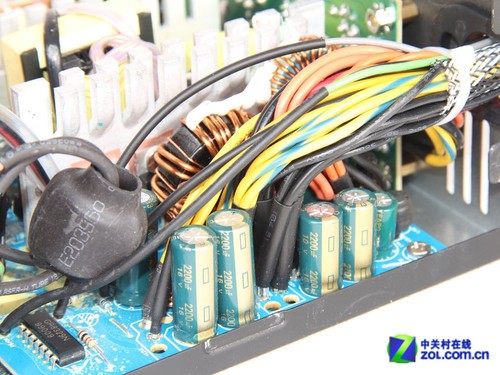

电源低压滤波电路

    经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

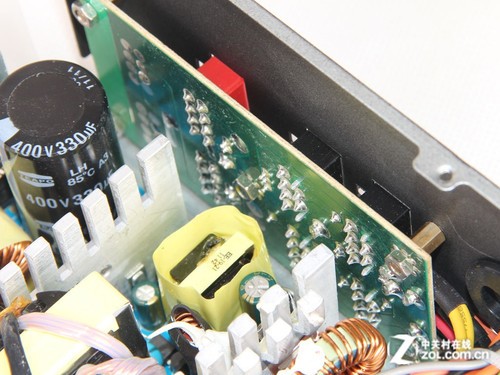

模组PCB板

电源保护芯片

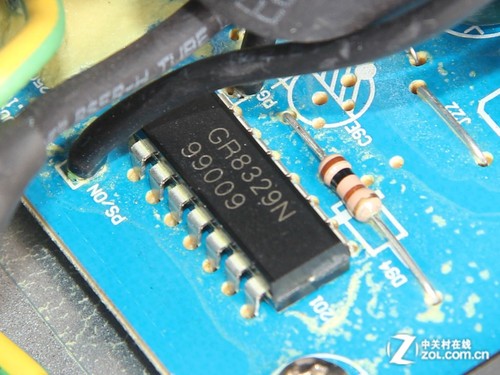

    电源配有一个电路保护芯片，专门为高性能、大功率开关电源设计的电源管理监控芯片，具有控制、产生PG以及同时稳定+3.3 V、+5 V、+12 V(A)、+12 V(B)3种电压，实现各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)，并提供一路具有自恢复功能的控制输入端，可作为OTP(过温度保护)或-12 V UVP(低电压保护)，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能，可保证整个电源稳定工作。

    编辑点评：技展在DIY行业中已经有了20年的历史，这20年来专心做产品。通过U650电源我们就可以看到技展在电源中的改变，电源通过了80Plus铜牌认证，电源的转化效率可以达到85%以上。对于使用中高端平台的玩家们会注重品牌及品质，这款技展U650电源感兴趣的玩家们不妨专注下。
