稳定性出色 康舒iPower 550W电源评测

    作为一家拥有30多年历史的电源厂商，康舒（AcBel）在电源生产方面有着雄厚的实力和丰富的经验，是众多世界级大厂的合作伙伴，为通讯、消费电子、网络工程等不同客户进行针对性的设计与制造，提供了品质出色的电源产品。近年来，随着绿色节能理念的推广，康舒也在积极提升产品的效能，为低碳环保做出贡献。

    我们今天为大家介绍的是康舒iPower 550W电源，这款电源的额定功率为550W，采用主动式PFC设计，可以看出是一款面向中高端用户推出的产品，下面就让我们对这款电源做个深入的了解。

    康舒iPower 550W电源使用了黑色亚光外壳，手感不错，结构也很坚固。电源的顶部使用了一个120mm风扇，为内部元件提供散热。

康舒iPower 550W电源

康舒iPower 550W电源

康舒iPower 550W电源

    康舒iPower 550W电源采用了独立的开关设计，可以实现待机0功耗。电源的出风口处采用了蜂窝状网孔，让气流可以顺畅通过，保证了良好的散热，并且可有效的防止电磁辐射。

电源铭牌

    这款电源的额定功率为550W，采用单路+12V输出设计，能够提供39A的电流，该路输出功率达到了468W，而+3.3V和+5V的整合输出功率则达到了130W。

 线材与接口

    康舒iPower 550W电源除了配有一个24Pin主板电源线4Pin CPU供电线外，还配备了2个6+2Pin显卡供电口、两条3个SATA口加1个D口的供电线，其中主板电源线还使用了蛇皮网包裹，能够良好满足一般装机用户的需求。

    我们首先测试的是这款电源的转换效率。对于一台电源来说，当我们给它100W的输入功率时，由于自身在电能转换过程中会有一些损耗，因此在输出端的功率一定是小于100W的，而其间的差值大小就成了判断一个电源好坏的重要标准，我们通常用转换效率来衡量。

    根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌、白金牌认证，具体要求可参考下表。

80Plus认证标准

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为26℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。

    从上图的数据对比我们可以看出，康舒iPower 550W电源转换效率大部分都在80%以上，只是在接近90%到100%的高负载下没有达到白牌的标准。

    这款电源在待机转换效率方面表现一般，待机时达到了0.41W，符合欧盟制定的0.5W的标准，但只有在电流接近1A时的71.74%超过了效率标准。

    康舒iPower 550W电源在功率因数上的表现还是很好的，在10%的负载下就已经达到了95.1%，负载超过50%后则达到了99%以上，表现很出色。

    在对康舒IiPower 550W电源的转换效率做了解后，我们再来看看这款产品的稳定性。测试方法是对12V、5V、3.3V几路做电压偏离测试，测出的结果越接近理想值越好。

    这款电源+12V、+5V和+3.3V电压偏离表现良好，+12V保持在了2%以内，+5V在2.4%左右，只有+3.3V有些偏高，达到了4.55左右，但依然在限值以内。

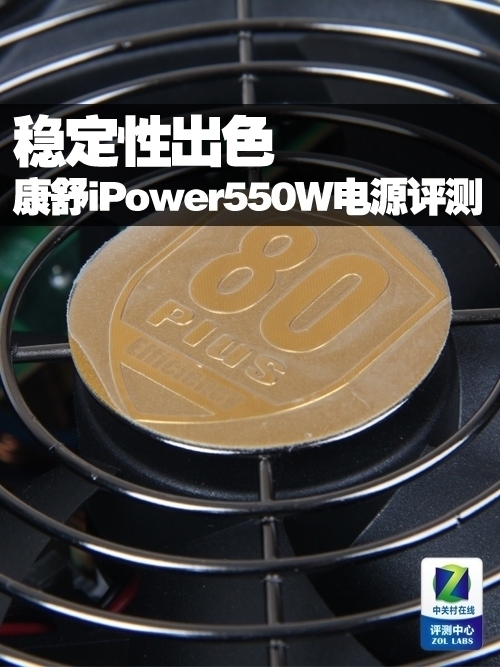

    康舒iPower 550W电源使用了一个120mm风扇，属于主流配置。风扇罩上印有金色的“80 PLUS Efficiency”字样，从我们前面的测试来看，这款电源在一般负载下都达到了这一标准，只是在高负载情况下还需加强。

使用12cm风扇

拆解下来的风扇

    康舒iPower 550W电源的风扇转速较高，一开始就达到了1160RPM左右，随着功率提升，温度逐渐升高，在100%满载下，风扇的最高转速达到了2660RPM，温度在37.7度左右，散热效果表现不错，噪音控制也较好，只有高负载下才会发出很小的风声。

    下面让我们打开康舒iPower 550W电源外壳，来看看它的内部结构。这款电源采用主动PFC+双管正激+单磁放大的拓扑结构，是目前市场中比较成熟，应用也是最为广泛的一种结构，具有结构简单、转换效率高的优点。

电源内部结构

EMI电路

     电源的EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。

    这款电源电源采用主动PFC设计，主动PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达97%以上，具有低损耗和高可靠性等特点。在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。

电源整流桥设计

电源一次侧设计

电源变压器

    上图中的变压器，最大的为12V主变压器，另外一个小的为5VSB待机电路变压器，中间黑色的磁线圈是+3.3V磁放大线圈。

电源低压滤波电路

     经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

电源保护芯片

    电源配有一个电路保护芯片，专门为高性能、大功率开关电源设计的电源管理监控芯片，具有控制、产生PG以及同时稳定+3.3 V、+5 V、+12 V(A)、+12 V(B)3种电压，实现各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)，并提供一路具有自恢复功能的控制输入端，可作为OTP(过温度保护)或-12 V UVP(低电压保护)，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能，可保证整个电源稳定工作。

    编辑点评：康舒iPower 550W电源拥有550W的额定功率，能够满足目前一些中高端平台的需求，电源内部采用了主流的采用主动PFC+双管正激+单磁放大的拓扑结构，输出稳定性好，偏离值都控制在了限值以内，对于主流的家庭用户、游戏玩家都是不错的选择。
