静音无懈可击 超频三Q7青鸟版电源评测

    说到静音电源，不知道有多少玩家跟小编怀有静音平台的想法，而在我们能够解决CPU、硬盘等噪音之后，发现电源噪音一直不能得到有效的控制，虽然很多厂商推出过被动式散热电源，不过产品本身性能和稳定性实在有待商榷。直至超频三在2012年的发布会上发布了全球最静音的青鸟系列电源，这款电源系列均采用了“全立体散热”，电源的内部形成了正压和负压两种不同散热风道，可以保证良好的散热，虽然使用9cm液压风扇，但是低于环境噪音的分贝值让静音与性能兼得不再是梦想。

    这款超频三Q7青鸟版依旧延续了该系列电源的外观，经过坦克版系列电源改进的外观赢得了不少消费者的好评，风扇在52度的倾角使得电源内部形成正压和反压两个散热风道，保持内部良好的散热效果同时达到静音效果。而目前位置这款电源也是青鸟系列上市产品中功率最高的电源，通过了80PLUS白牌认证，那么这款电源是否会一如既往的传承该系列众多优秀特点呢？让我们共同来看一下。

    超频三Q7青鸟版电源整体采用蓝色包装设计，同时在电源的上部设计了一个“静”字的LOGO，彰显其系列特点。明显的Q7青鸟版标示也可以防止消费者被经销商忽悠产品型号，配个个性的产品外观图，会让消费者在琳琅满目的产品中更加特出。

产品包装突出特点

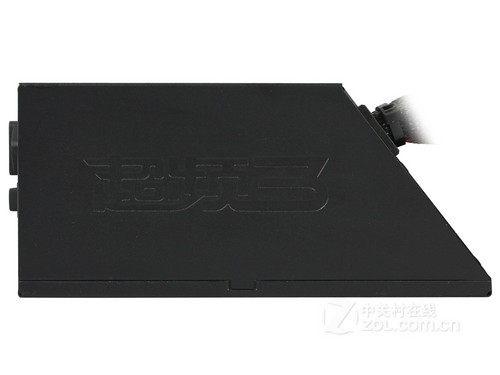

延续青鸟版系列外观

Q7青鸟版电源整体

主打超静音的风扇

电源尾部标配开关

    从外部整体来看这款电源，与之前的Q3青鸟版之类并无太大差别，很好的延续了该系列风格。熟悉的红色9CM风扇让我们有理由相信该电源良好的静音效果，尾部出风口采用了蜂窝状的设计，这保证电源的散热能力同时还具有防辐射功能。在电源接口处设计有独立的开关设计，可以实现待机0功耗。

    超频三Q7青鸟版电源额定功率400W，采用了+12V双路设计，+12V1采用了17A设计，+12V2采用了18A的设计。对于这样的设计支持入门级平台不是问题。同时还可以看到电源通过了80Plus白牌认证，这里有一点要说明的是，电源铭牌清晰的标出了80PLUS认证型号：TU550W-9，便于广大玩家去自行考证。很多电源虽然在铭牌上标注了80PLUS标志，不过在80PLUS网站上进行查询，所以究竟是否真实通过也是无法考究的。

Q7青鸟版电源铭牌

顶部铭牌表明散热效果

电源插头齐全满足全部使用

支持模组扩展满足不同需求

电源线材长度

    超频三Q7青鸟版电源采用模组设计，自带的线材足以保证正常消费者使用，如需模组线材则需另购。自带线材长度全部达到了45cm以上，主24PIN供电线更是达到了48cm，应对机箱背部走线来说绰绰有余；扩展sata与D口的插头间隔长度更是达到了14CM，可以让走线美观。整体线材全部采用蛇皮网包括，避免造成线材损伤。

    在众多的认证测试项目中，80PLUS的认证往往是消费者最为关心的，根据80Plus官方给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌、白金牌认证。不同颜色牌的转换效率也是逐步上升，为的就是在电能转换中进行更小的消耗。

80Plus认证标准

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。所有数据都将汇总表格，方便读者观察，每项数据中也都注明了测试标准。

    从上图我们可以看出，在20%负载之后，电源的转换效率达到了82.62%以上，已经远远超过了80Plus白牌的标准。并且在50%典型负载下，电源的转换效率达到最高的85.05%超出了80Plus铜牌的转换效率。整体转换效率已经接近了铜牌，仅仅100%稍稍欠缺，如此高的转换效率对于入门级的玩家来说是个很好选择。另外我们可以看到从20%-100%负载效率都超过了95%，在80%之后都达到了99.6，可谓表现非常出色。

    之后我们来看看这款电源的电压稳定性测试，由于电源12V、5V、3.3V均采用了独立电压反馈电路，所以从理论上来说这款电源的电压稳定性应该十分出色才是，事实如此吗？笔者在这里可以告诉大家，事实就是如此，让我们看图为快！

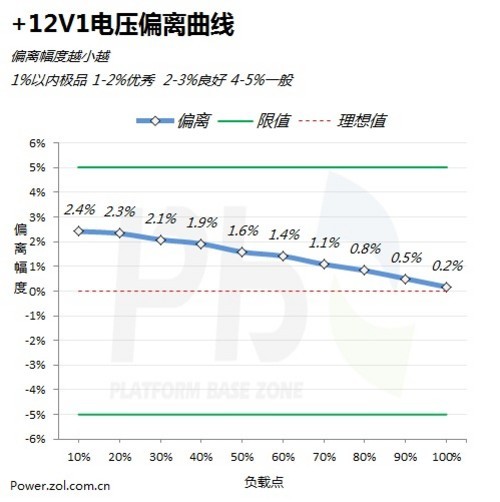

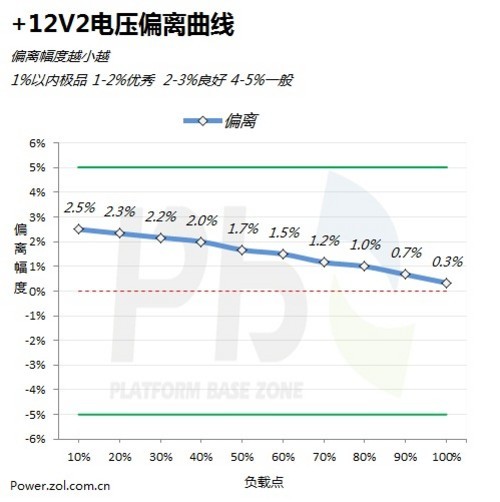

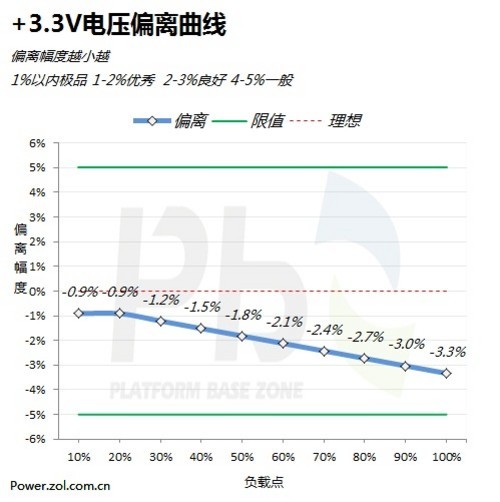

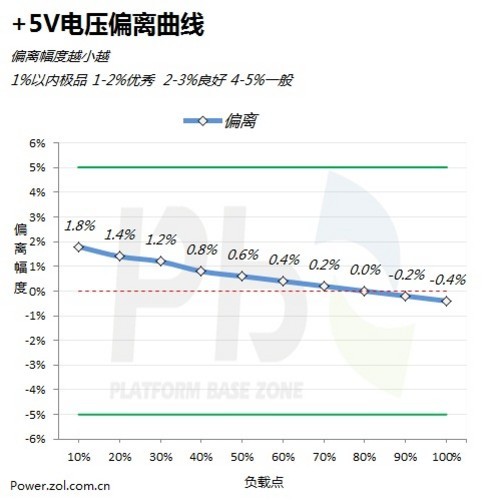

    通过测试超频三Q7青鸟版电源的电压偏离表现结果令人满意，无论是+12V还是+5V的电压偏离表现都很出色，+12V都在2%附近，+5v在1%附近，仅有+3.3V变现有些差强人意，不过还在可接受范围内。电源的偏离效果整体来说还是不错。

    纹波是一项非常能够体现电源品质的参数，实际上市面上我们也可以看到很多挂着80Plus牌子但是价格非常优厚的电源，实际上纹波经常超过Intel规范的产品。纹波究竟是好是坏，就请看看图为快吧！

    50%的半载还是看不出实力，那么看满载。

   100%负载下，满载能控制到如此程度，表现的还是不错的。

    超频三Q7青鸟电源采用了52度的倾角设计，配合9cm的原装液压风扇，形成正压与反压两个独立风道，在增强散热效果的同时，减少了资源的浪费。

9CM电源风扇

经典的52度角

温度控制相当给力

    从风扇转速测试数据中可以看出，这款电源在温度控制方面还是相当不错的，在测试10%的负载时，风扇转速最低仅为900转左右，此时的风扇工作噪音已经为人耳无法判断的程度。我们的电脑电源大部分时间运行在40%~50%转换效率之间，此时的电源工作温度不超过30度，转速也控制在1200转左右，此时的电源下不仅温度控制的非常好，噪音同样难以辨别。之后随着电源内部元器件温度的上升，其风扇转速开始不断加快，最高达到了1600rpm，这样的转速同样很好的控制了电源内部工作温度，后边我们会用视频来表现这款电源的工作噪音。

    曾经不少网友质疑这个电源的噪音，而一般的环境噪音早已超过这款电源风扇的标称值，下面通过无响室实测青鸟电源噪音我们一起看看这款电源的噪音到底是不是如官方所说的那样：“噪音最低仅为5DB。”通过一组视频我们一起看看青鸟电源的噪音表现吧。

静音说明

    从电源顶部标示中，我们可以看到往往玩家们认为风扇越大越静音错误的观念，通过这张表我们了解到噪音最低的Q7青鸟版电源采用的9cm的风扇，最高则是12cm的风扇。下面就是一段官方的视频，展示青鸟系列电源的静音效果。

青鸟版系列满载噪音测试

    经过测试，青鸟版系列电源在空载时噪音仅为5DB。这是因为主动式电源发热量低，所以温控设置的风扇起始转速比较低，大约为500转，所以才会有如此惊人的静音效果。

    超频三Q7青鸟版电源与同系列的Q3青鸟版结构类似，均采用的主动PFC+双管正激+单词放大的拓扑设计。这种电源内部结构可谓设计经典，多年的经验积累已经让这种结构成熟，同时较低的成本也能够让消费者选到质优价廉的产品，所以现在已被广泛使用。这种结构的主要特点是功率段宽，转换效率较高，非常适合普通消费者选择使用。

内部整体照片

电源一级EMI设计

电源二级EMI设计

电源变压器

低压滤波电路

    编辑点评：超频三Q7青鸟版电源延续了该系列在风道设计上的独特设计，形成内部独特的双风道，最终达到静音与性能双赢的结果。并且内部做工用料扎实稳健，通过转换效率测试我们就能发现，标有80Plus白牌的Q7青鸟电源的转化效率达可以轻松的超过白牌甚至接近了铜牌。对静音效果及高转化效率比较在意的玩家可以关注一下这款电源，相信不会令您失望。
