金牌91%转换效率 安耐美GX850电源评测

    80Plus金牌代表了电源的高性能，同时电源的级别定位在高端。对于很多高端玩家来说高端电源可以保证高转换效率，为玩家们带来更好的节能减排的效果，另外电源会采用更加上乘的用料，今天笔者为大家带来的是一款来自安耐美的高端GX850电源。

    安耐美GX850电源具备850W的额定功率，转换效率已经超过了80Plus金牌，最高达到了91%的转换效率，在这样的转换效率下可以为玩家们节省不少的电费，同时高品质的用料保证电源的品质，同时温控LED风扇喜爱炫灯的玩家们是不二的选择。下面我们一起来看看这款安耐美GX850电源的表现。

    安耐美GX850电源采用了黑色的外包装，中间的LOGO很是显眼同时金色的安耐美标识彰显电源更加高贵的品质。通过电源的外包装我们看到了电源通过了80Plus金牌的认证，电源的装换效率可以达到90%以上。同时电源采用了亚光的设计，摸起来的手感不错。我们还可以看到电源包装中标识的采用了日系电容及固态电容设计等一些特点，可以保证更加纯净的电压输出。

安耐美GX850电源

安耐美GX850电源

安耐美GX850电源

安耐美GX850电源

    我们看到安耐美GX850电源采用了独立开关设计，可以时间待机0功耗。同时电源后部出风口采用了六边形的设计，网孔口径并不是很大，可以有效地屏蔽电磁辐射。

    电源的铭牌可以告诉玩家们不少的信息，一款好的电源会标明详细的参数。这款电源的额定功率为850W，并且通过了80Plus金牌认证转换效率可以达到90%以上。安耐美GX850电源采用了单路+12V设计，单路+12V输出可达70A，输出达到了840W，通过这个数值我们可以看到电源具备强劲的实力。

电源铭牌设计

电源模组接口


电源线材以及配件

    这款电源提供的线材非常丰富，一个主板24Pin接口、1个8Pin和1个4+4Pin两种CPU接口，4个6+2Pin PCI-E接口，4个D型接口，9个SATA接口和1个软驱接口。可以满足多硬盘和显卡有需求的玩家。

    首先测试的是电源转换效率。我们知道，给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。

    根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌、白金牌认证，具体要求可参考下表。

80Plus认证标准

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为25℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……

    从上图我们可以看出，在20%负载之后，电源的转换效率达到了88%以上，并且在60%典型负载下，电源的转换效率达到最高的91.56%。电源整体效率超过80Plus的金牌标准,差一点可以达到80Plus白金的效率。

    这里值得一提的是，在目前大多数的电源当中，对待机转换效率都非常不重视，尤其是在大陆出售的电源。而这款金牌在待机转换效率的测试中表现比较不错。空载待机功耗为0.1W。

    我们可以看到从20%-100%负载效率都超过了90%。此外功率因数在100%达到了98.8%之高，表现还是比较不错的。

    之后我们来看看这款电源的电压稳定性测试，由于电源12V、5V、3.3V均采用了独立电压反馈电路，所以从理论上来说这款电源的电压稳定性应该十分出色才是，事实如此吗？笔者在这里可以告诉大家，事实就是如此，让我们看图为快！

    这款电源+12V、+5V和+3.3V电压偏离表现不错，+12V没有超过1.5%，+5V和+3.3V相对+12V有些高，但没有超过2%。+12V、+5V和+3.3V的表现都很不错。

    50%负载下12V、5V、3.3V对应的纹波大概在48mV、38mV、42mV，半载还是看不出实力，那么看满载。

    100%负载下12V、5V、3.3V对应的纹波大概在33mV、45mV、50mV，满载能控制到如此程度，除了优秀也不能再说什么了。

    当然这款电源本身的电压偏离程度就属于一个较低水平，不过典型负载并不能说明全部问题，拉偏看看才是真的！

　　注：Intel规范的5%和10%指的是上下偏离各自的数值，而文章中的数值则为上下之和，也就是说，12V、5V、3.3V、5Vsb电压偏离10%为上限，-12V则是20%为上线。

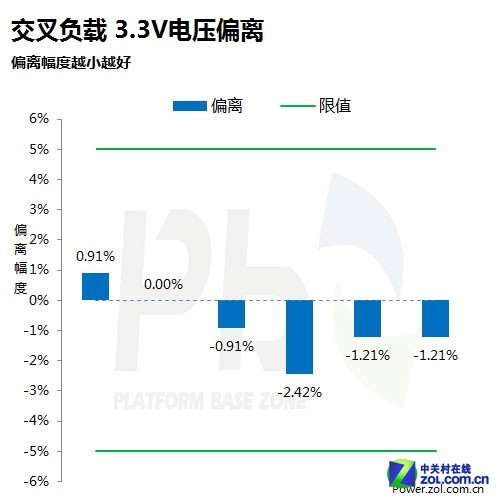

    结果上我们能看出这款电源中规中矩，+12V电压偏离都没有超过2%。+5V和+3.3V电压偏离都在2.5%附近表现比较不错。

    安耐美耐GX850电源的风扇采用了透明的设计。另外电源风扇采用的是风扇的型号YL D14BH-12风扇，输入电压为12V，电流为0.7A，风量足够大，静音效果十分不错。在风扇背面设有一个塑料挡板，是为了更好的保持电源内风道的流向帮助散热。

电源风扇设计

电源风扇设计

    这是一款温控风扇，当负载达到50%及温度达到了31.6度时，风扇可是工作。工作转速保持在700RPM左右，另外随着负载的增加电源的温度最高保持在34.3度，转速达到了1710RPM。在这个转速是的噪音并不明显，散热效果也非常不错。

    安耐美GX850电源通过80PLUS金牌认证，采用了主动式PFC+双管正激+DC-DC的结构。这样的结构普遍存在于高瓦数的电源中。这样直流转换线路架构设计能提供最佳的效率与最稳定的输出性能表现。

电源内部设计

电源EMI设计

    电源在一级EMI电路中使用了一个X电容和一对儿Y电容，二级EMI滤波中使用了两个X电容，一对儿Y电容，两个共模电感，两个浪涌吸收元件，一个保险管，这是一个完整的EMI滤波电路。

    另外，电源采用主动PFC设计，而主动PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达98%以上，具有低损耗和高可靠性等特点。在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。另外电源的整流桥采用了双散热器的设计，将整流桥的热量快速散去。

电源整流桥设计

电源一次侧设计

电源变压器设计

    上图中的变压器，最大的为12V主变压器，另外一个小的为5VSB待机电路变压器。

电源模组PCB设计

电源DC-DC设计及低压滤波设计

    经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

    编辑点评：安耐美GX850电源额定功率850W通过了80Plus金牌认证转换效率达到了91%。电源在低压滤波处采用了固态电容，这样提供更高的效率、稳定性与耐用性表现，增加产品的使用寿命。另外电源接口处采用了模组设计，我们可以电源线材方面非常之丰富可以满足不同玩家们的使用需求。通过名牌我们可以看到电源单+12V的设计输出能力达到了840W接近了额定功率，通过测试电源的表现也很不错。感兴趣的玩家不妨关注下。

产品优点：

    1、80Plus金牌认证高达91%的转换效率；

    2、多CPU供电以及多显卡供电满足玩家们的需求；

    3、多SATA接口设计满足多硬盘玩家；

    4、固态电容保证了更好的输出能力。

有待改进：

    1、应该采用全模组接口设计；

    2、温控风扇的LED灯可以多颜色。

【ZOL机箱电源官方微博】 【ZOL移动电源官方微博】

》机电更多最新文章《 | 》中关村在线机电论坛《

安耐美GX850电源通过了80Plus金牌认证，效率高达91%以上。电源的LED温控风扇，在低负载下减小了工作时所带来的噪音。采用固态电源设计保证电源输出时的纯净，同时电源半模组的设计保证了走线时多余线材的烦恼，如果是全模组的就更好了。不过建议玩家不要轻易拆电源，可能会导致漏电情况发生。
