550W京东爆款 解析国产电源如何当自强

解析电源内部 选购看点都吃透

    撒哈拉电源定位于游戏玩家，凭借设计和扎实的做工，考究的选材以及丰富产品线，在短短一年的多时间已经的得到了广大玩家的众多好评。今天在京东销售排行榜中又一次发现，魔族系列电源中为玩家倾心打造的一款高性价比的全能电源——撒哈拉魔族AP700V玩家版，本电源采用了水晶式半模组设计，说起来这电源上市也有多时了，多家电商，以及电脑城装机店均有销售，额定550W+模组化+主动式PF全面支持背线并搭配了LED风扇，更难能可贵的是典型转换效率竟高达85%，堪称铜牌级的产品，虽然没能挂牌，但其卓越的电气性能是不可忽视的。

550W京东爆款 解析国产电源如何当自强

    当我们在京东搜索500W以上电源的时候，就会发现在销量中，撒哈拉魔族AP700V玩家版电源排名非常靠前。那么为什么这么多用户会选择来自国产的电源，且是撒哈拉呢？难道仅仅是因为价格是279元吗？笔者倒是觉得我们可以从电源本身的品质下手，看看玩家们到底是怎么选电源？

到底是一款什么样的机电产品

     撒哈拉魔族AP700V玩家版到底是一款什么样的机电产品呢？这样是很多玩家心中的疑团，为了给大家解析这种疑团，笔者亲自拆解了该电源。

在装机实践中，该电源展现了非常强大背线功能

供电接口的选材也非常不错，与各板块的连接轻松

 模组线材无论是长度，做工还是用料都是非常扎实

独立的电源开关既安全又节能，白色LED光效果看起也是清新爽朗

    撒哈拉魔族AP700V玩家版外部的搭配已经能感觉到，良心产品的确不一般。看上去平凡的外设配置，却给人一种坚实稳固的感觉。

    看到这里也许有人会说，面子工程而已，没什么大不了，其实我个人认为，如果一个产品面子工程都做不好，那么你有能指望这样的产品有好的表现吗？所以我觉得产品就应该表里如一，就要有面子也要有里子。

初观内部结构 表里如一

    下面我们就对撒哈拉魔族AP700V玩家版来个开肠破肚，直捣黄龙，内部做工全面大揭秘。我一向认为一款好的电源产品必须是有不凡的设计，扎实的做工，考究的选材。撒哈拉魔族AP700V玩家版真的能做到表里如一吗？我们拭目以待。

    第一步：初观内部结构：

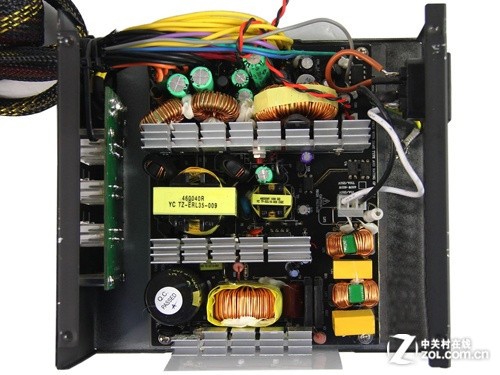

撒哈拉 魔族AP700V玩家版 内部结构

    如下图内部构造工工整整，与大多数电源一样，有电路板，有元器件，也有散热系统。第一感觉就没有偷工减料之嫌，搭配的风扇14CM的12V 0.2A的低速静音风扇，也充分说明该电源自身发热小，转换率高的特点，这也是主动式PFC电源的特点之一。

撒哈拉 魔族AP700V玩家版

    如下图中，撒哈拉魔族AP700V玩家版内部电路采用了主动PFC、双管正激 PWM 肖特基整流拓扑结构，这也是目前技术比较成熟的主流拓扑结构。当然下面的设计，选材以及做工却是是关系到主机能否长时间稳定工作的关键。从结构来说，本电源拥有完整的电路，如：EMI电路、整流桥、主动PFC电路、主变压器和待机变压器、二次侧肖特基整流，12V\5V\3.3V三路独立是输出，从市电输入到低压多路输出无遗漏，也无克扣。

五大优势 知晓内部结构和做工

    下面我就来仔仔细细看个清楚明白。

    第一：EMI电路基本上完整，市电输入后直接到二级EMI，2个Y电容，2个X电容，2个共模电感，以及一个MOV热敏电阻。


EMI电路相对来讲比较完整

    第二：电点配备了两枚并联的GBU6J整流桥，反向耐压420V、最大限流6A。

整流桥

    第三：电源的主动PFC搭配了开关管，高频电感，以及一个400V 270μ的主电容，搭配工整。


主动PFC设计

    第四：双管正激，在大的主变压器使用了双磁放大设计，为电源提供的稳定的电流输出、旁边小的是5V待机变压器。

双管正激

    第五：低压输出部分，二次侧使用了比较成熟的肖特基整流，使用了四个肖特基二极管，两个负责12V输出，另外两个分别负责5V和3.3V输出。并且二次侧设计有3个储能电感。

成熟的肖特基整流

三个独立的储能电感

    三个独立的储能电感，分别实现了12V\5V\3.3V三路独立输出，这也是保障电源输出稳定电压的有效措施之一。

斟酌选料

    我们也可以看到，低压部分使用了大量的绿色电解电容，可见选材也是经过斟酌的，至少比同品牌的黑色电容要强。

实际测试结果 表现也很优秀

    通过转换效率测试我们发现，这款电源的转换效率相当不错，虽然没有进行80Plus认证，不过在转换效率方面已经达到白牌的标准，另外在输入输出功耗方面表现的也十分不错。

转换效率参照表

    之所有有如此优秀的转换效率，主要是依旧前面我们将电源拆解后的内部结构和用料扎实才能呈现的测试结果。作为一款额定5500W电源，撒哈拉魔族AP700V玩家版电源给我们展示它独特的一面，电路设计完整，用料充足，而出色的转换效率也让这款电源性价比倍增。

成为京东550W爆款电源 国产当自强

    来自撒哈拉旗下的这款魔族AP700V玩家版电源，定位高端半模组电源，在线材方面采用加长线材，搭配走线机箱可以很好地完成背部走线，接口方面很丰富，搭配14厘米的静音LED白色大风扇，整个电源充满游戏炫感。

魔族AP700V玩家版电源

◆ 加长线材 完美支持背部走线！
◆ 主动式APFC双管正激方案，转换效能达到85%（典型负载）
◆ 超长线材，支持中塔机箱的背部理线
◆ 输出采用固态电容
◆ 3.3V 5V 12V 独立输出设计
◆ 2条PCI6+2接口,支持市面中高端双显卡
◆ 14cm大风扇，LED白光，使用寿命更长
◆ 提供三年质保，极大提升了产品的保障性
◆ 多重保护设计（过电压、过功率及短路保护）
◆ 符合中国3C认证规范
◆ 待机功耗<1瓦

    总体来说，这款电源额定550W电源很好的弥补了这档的空白，依靠成熟的设计不仅控制了成本，更让电源表现出色。

    撒哈拉 魔族AP700V玩家版
    [参考价格] 279元
