金刚系列电源介绍
说起Thermaltake曜越科技来可能有很多玩家不知道这个公司,可是提起Tt这个名字,可能国内很少有玩家会没听说过。其实Tt就是曜越科技公司旗下的一个品牌。Tt的机箱和散热器一直以来面向追求个性的年轻一代DIY玩家。产品在做好本职性能的同时,尽可能的做出酷炫的效果,深受DIY发烧友的喜爱。
最近Tt又推出了自己的概念性电源,与机箱和散热器的定位基本相同,Tt的这两款也是针对个性玩家设计,这两个的系列名称分别为金刚和暗黑,金刚主要针对DIY超频玩家,而暗黑系列主要侧重狂热游戏发烧友。今天我们要评测的就是针对超频玩家推出的金刚系列里面的最顶级产品KK500。
首先按照常规介绍一下Tt 金刚电源。
金刚系列有三款产品分别为KK400、KK450和KK500(按照功率由小到大排列),这三款产品的额定功率分别是300W、350W和400W。同一系列的电源包装风格统一,都是使用了暗红色的数码方格作背景,单b从包装就给人很强的力量感。
接下来我们将着重介绍金刚系列中功率最大的KK500电源。
相关热点文章:《速龙3800+暴跌190元 P4处理器小幅降价》,点击阅读。

金刚KK500电源的外观
KK500采用了珍珠质感的黑色高亮喷漆,光滑的外壳还具有磨砂的质感,电源的外壳设计非常漂亮。采用了铝质的贴牌,有别于其他产品,能够很好的满足玩家追求个性的心理,也起到了点缀电源外观的作用。
采用Tt生产的12cm大尺寸静音风扇,大尺寸风扇可以把转速降得更低,达到理想散热效果的同时不会产生烦人的噪音。要知道大尺寸风扇运行在低速下即可达到小风扇高速运转产生的风量,低转速必定会减小噪音的产生。

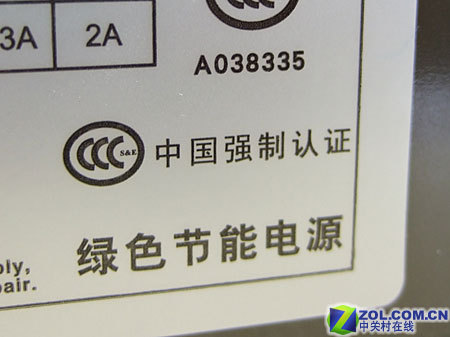

电源铭牌上清晰标出,这款KK500电源额定功率400W,最大功率达到了500W。双路+12V输出,+5v和+3.3V的功率更是高达130W,符合最新的ATX 2.2版本规范。通过了欧洲电器标准CE和中国电器3C强制认证,用户使用起来可以更加放心。
电源的输出线路使用蛇皮线包裹,更方便用户大力电源内部的走线。输出接口丰富齐全,具有8个4品D口,4个SATA接口,2个用于高端显卡供电的6pin接口,1个用于特殊主板供电的8pin电源和1个20+4pin的主接口,完全能够满足超频用户的需求。
木头在装输入电线的盒子中还发现了5根捆绑线,利用捆绑线可以将机箱周杂乱的电线打理整齐。虽然这5根捆绑线成本非常低,却是用户经常用到的,可见Tt产品的人性化设计。
相关热点文章:《速龙3800+暴跌190元 P4处理器小幅降价》,点击阅读。

金刚KK500电源内部结构1
接下来让我们看看金刚KK500的内部结构:
打开外壳后的电源内部总揽
打开电源外壳,我们先大体看一眼Tt金刚KK500电源的内部构造,很显然这款产品时使用的被动式PFC,内部电路设计思路明了,元器件排列整齐。
电源的PFC变压器安装在电源的另一半外壳上,这是很常规的设计方式。变压器重量很重,线圈缠绕紧密,感觉选料极为严格,这个部分没有缩水的痕迹。
通常为了节省成本会被省去的一级EMI电路,在这里非常完善,电感的体积很大,铜线圈缠绕致密。二级EMI电路设计在主电路板上,它们的作用是让输入的电流变得更加纯净。
采用了两颗820uF的大电容,能够保证电源的峰值输出充足够劲。
开关电路设计合理完善,开关变压器和开关管用料充足,没有缩水的痕迹。高速的开关电路可以得到更高的开关频率。并且采用非晶态等磁芯制成的磁缓冲器,减小干扰周围二极管的噪声和浪涌。
相关热点文章:《速龙3800+暴跌190元 P4处理器小幅降价》,点击阅读。

金刚KK500电源内部结构2
输出电路完整,采用了高品质的电容,两个线圈缠绕着高质量的铜丝。保证了对电流输出之前最后一道程序的加工。
两块带有很多凹槽的铝质散热器矗立在电源的中间,起到为电源元器件散热的作用。不过木头觉得如果换成纯铜的散热器可能更容易讨玩家的欢心,不过一切应以实际需求出发,过于豪华就代表浪费,也与我国基本国策不符。
风扇部分,采用了Tt自主生产的12cm静音风扇,风扇罩上还蚀刻Tt的LOGO。风扇非常容易拆装,用户可以根据自己的要求自己动手清洁风扇,喜欢炫光效果的用户还可以自己动手更换风扇。
为超频平台量身打造的金刚电源,内部用料必须为超频打好坚实的基础,电路必须完备,这样才能为超负荷工作的超频平台提供稳定的供电。通过对Tt金刚KK500电源的初步拆借,我们发现这款产品的内部用料豪华,全部采用了上乘的电器元件;电路完好,设计合理,没有任何的缩水现象。
相关热点文章:《速龙3800+暴跌190元 P4处理器小幅降价》,点击阅读。

金刚KK500电源的主要优点1
Tt金刚电源主要具备以下优点:
外观漂亮 采用了高亮效果喷漆,让电源的外壳更加的光滑,很容易就把消费者的眼光吸引到它的身上。
独特的铝质贴牌 Tt金刚系列整体采用了独特的铝质贴牌,更好地点缀了电源的外观,迎合了超频玩家对个性的追求。也从另一个侧面提升了这款电源整体的档次。
电源功率实标 这也是Tt电源一直坚持的,目前很多电源都采用虚标最大功率甚至是峰值功率,来混淆消费者的视听,帮助奸商欺诈消费者。这是很多玩家所不齿的事情,可惜的是现在虚标已经成风,额定功率已经从很多大牌电源的铭牌上消失。而Tt起码把电源的额定功率清楚的写到了产品的铭牌上,这也应当是其他电源学习的榜样。
取得了3C认证 很多中国大陆以外生产的电源都没有拿到3C认证,而Tt的新款电源都通过了3C强制认证,这给消费者又吃了一颗定心丸,让大家能够放心地购买使用。
电路完整,用料实在 通过初步拆解我们不难发现Tt金刚KK500电源内部用料充足,电路完善。对于现在众多电源厂商通过偷换原料,缩水电路来控制成本的作法。Tt这中本分的作法已经变成了一个优点。
相关热点文章:《速龙3800+暴跌190元 P4处理器小幅降价》,点击阅读。

金刚KK500电源的主要优点2
电源接口种类齐全 具有为超频主办辅助供电的特殊8pin接口,并且具有数量可怕的4pinD口,来连接大量的风扇为超频平台降温。还具有双头6pin显卡供电接口,支持双卡并联。
特殊的8pin主板供电接口
既然是由针对性的DIY超频平台,我们当然不能以常规手段对它进行测试。金刚系列产品专为超频发烧友设计,于是木头在平测室找来了一套终极超频配置,一切就让超频来说话吧。
相关热点文章:《速龙3800+暴跌190元 P4处理器小幅降价》,点击阅读。

超频平台介绍
测 试 平 台 | |
Pentium Extreme Edition 965(3.73GHz/1066MHz FSB/2MB) | |
蓝宝 X1950XTX | |
海盗船 CM2X1024-6400PRO × 2 | |
希捷 酷鱼7200.7 120G(7200转 2M) | |
ASUS P5WD2白金版 | |
Tt 金刚KK500 | |
驱动 & OS |
Windows XP 中文版+SP2+DirectX 9.0c |
首先,我们来看一下这套让很多玩家垂涎三尺的超频配置:至尊版的PentiumEE处理器标准频率3.73GHz,倍频打开能够自由调节,大大提升了处理器的超频空间。没有超频之前这颗“芯”的功耗就达到了130W,海盗船专门为超频平台打造的带LED灯的内存,当然也是选用了超频能力强大的颗粒制成。加上功耗为120W以上的顶级显卡蓝宝X1950XTX,又是一个对电源输出功率的巨大考验。采用了华硕超频主板,超频选项丰富,不过需要配合两个接口分别为CPU和内存加压供电。
相关热点文章:《速龙3800+暴跌190元 P4处理器小幅降价》,点击阅读。

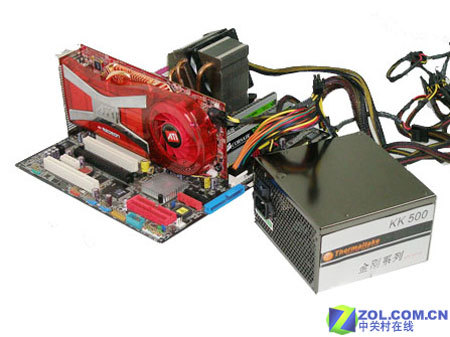

平台的连接
为高端显卡连接外部供电
高端显卡通常使用的6pin借口很多电源都没有,有一些具备了这种接口的电源也仅仅把它当作一种摆设,根本带不动两块高端显卡。Tt金刚KK500的这个接口性能怎么样呢,让我们在接下来的具体评测中间真招吧。
目前市面上的大多数主流主板使用的是24pin的主接口,但是也有老平台使用20pin接口。很多电源都是通过转接线来转换,使用比较麻烦,不如这种“聪明设计”更简便。
这个4pin接口大约是为内存超频设计的
超频平台为了控制硬件的温度,必定会外接大量的风扇,这就需要特别多的供电接口。而市面上主流的风扇都支持4pinD口供电,因此Tt金刚KK500的大量4pinD口在这里有了用武之地。而这款主板为了更好的给内存加压,加入了这个4pinD口的供电。
8pin方口以前常见于服务器主板,现在随着用户的特殊需要,很多超频主板已经移植上了这种接口。这款ASUS P5WD2白金版主板也具有了这种8pin口,根据位置判断应该是用于辅助CPU供电的。
相关热点文章:《速龙3800+暴跌190元 P4处理器小幅降价》,点击阅读。

具体超频测试

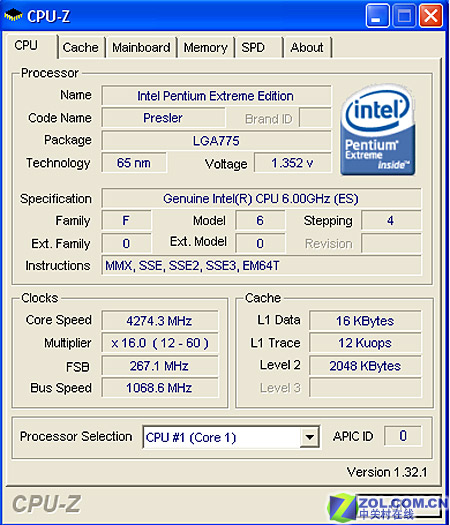

下面看一下这款CPU的原始参数,由于版本过低,CPU不能正确识别,但是其他的信息却是正确读出。
CPU超频前在CPU-z上的读数
我们可以看到,在为超频之前这颗至尊版的CPU功率为3.73GHz,倍频在14X上面(12-60)可调。
然后这是对CPU加压到1.5V,倍频调整到16X,并没有对外频进行调整时,CPU轻松超到4.27GHz。并且用SP2004烤机9个小时(凌晨0点到早上9点)。平台经受住残酷的考验,并没有死机,说明这款平台还是非常稳定的。这也从侧面说明了Tt金刚KK500电源是能够胜任发烧级的超频平台的,大家都知道,电源能否长时间工作在满负荷状态下,对超频来说是一个重要的后勤因素。
本文参加Tt电源活动,详情点击图片进入专题页面
通过对超频平台的烤机,我们能够很清楚地看出Tt金刚KK500电源能够胜任顶级的超频平台,说明这款产品是一个合格的超频专用电源。加上漂亮的外观、个性的设计、多样化的接口非常适合超频玩家使用。北京又一轮超频大赛要开始了,有意参赛的玩家,不妨试试Tt金刚电源,相信它的性能不会让你们失望。
