电源的转换效率是很多玩家选择电源时最关注的，尤其是具备着80Plus认证的电源可以很好的保证电源品质以及电源在工作时保证更好的节能减排效果，让玩家使用时会更加放心，不会出现任何的问题。另外电源的转换效率越高对于电源的节能效果就会更好，通过电源包装我们可以看到电源是够通过了80Plus的认证以及认证的标准。
了解电源的玩家一定知道全汉AU系列电源产品，当时AU系列采用了先进的箝位正激结构的电源。而今天笔者为大家带来的AS-500金牌电源也是采用了这样的方案，这样的电源设计可以在效率方面有着比较不错的表现，同时还可以为玩家们带来更好的体验，下面我们就来看看全汉AS-500金牌电源的表现如何。
全汉AS-500金牌电源额定功率为500W，通过了80Plus金牌认证，这款电源采用了全黑色的外观设计，并且哑光的喷漆让电源看上更加有质感，用手摸起来的感觉非常不错。电源包装采用了黑色与金色的设计，金色可以体现电源金牌的效果。通过包装玩家们就可以很好很清楚看到电源80Plus认证的标识，同时还具备着5年保修标志。
全汉AS-500 金牌电源

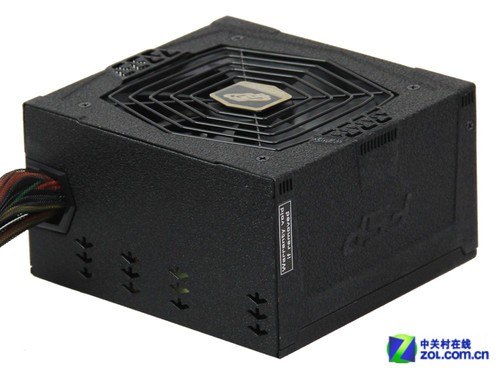

全汉AS-500 金牌电源外观
全汉AS-500 金牌电源外观
全汉电源处风口设计
全汉AS-500金牌电源的出风口使用了箭型的设计，个性化的设计让玩家们可以更好的识别电源，同时保证了电源的散热能力，还可减少电磁辐射。全汉AS-500金牌电源还设置了独立的电源开关，用户可以根据自己需要对电脑实现完全断电，以减少能耗。
电源的铭牌可以告诉玩家们不少的信息，一款好的电源会标明详细的参数。这款电源的额定功率为500W，全汉AS-500金牌电源采用了单路+12V设计，+12V单路输出可达39A，这样的设计对于主流的平台可以很好的满足。
清晰的铭牌设计
丰富的电源线材
这款电源提供的线材非常丰富，一个主板24Pin接口、1个4+4Pin CPU接口，2个6+2Pin PCI-E接口，5个SATA接口和3个D型接口与一个软驱的设计。在线材方面全汉AS-500金牌电源表现不错，对于主流背线机箱都可以支持背板走线。
首先测试的是电源转换效率。我们知道，给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。
根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌、白金牌认证，具体要求可参考下表。
80Plus认证标准
本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为25.3℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……
从上图我们可以看出，在10%负载之后，电源的转换效率达到了88%以上，并且在50%负载下，电源的转换效率达到最高的91.01%。电源整体效率超过了80Plus的金牌标准。这款电源的表现很是不错。
这里值得一提的是，在目前大多数的电源当中，对待机转换效率都非常不重视，尤其是在大陆出售的电源。而这款金牌在待机转换效率的测试中表现比较不错。空载待机功耗为0.21W。
我们可以看到从20%-100%负载效率都超过了96%。此外功率因数在100%达到了99.9%之高，表现还是比较不错的。
之后我们来看看这款电源的电压稳定性测试，由于电源12V、5V、3.3V均采用了独立电压反馈电路，所以从理论上来说这款电源的电压稳定性应该十分出色才是，事实如此吗？笔者在这里可以告诉大家，事实就是如此，让我们看图为快！
这款电源+12V、+5V和+3.3V电压偏离表现中规中矩，+12V和+5V的电压偏离在3.3%，另外+3.3V电压偏离在3%附近。总体来说+12V、+5V和+3.3V的表现还不错，都在极限值内。
全汉AS-500金牌源风扇采用了Y.L.所生产型号为D12SM-12的7叶风扇，风扇采用DC12V 0.30A供电设计。风扇采用的是油封轴承风扇，含油轴承是使用滑动摩擦的套筒轴承，使用润滑油作为润滑剂和减阻剂，噪音低。
电源风扇设计
电源风扇设计
电源风扇开始的转速在530RPM当负载达到100%是转速达到了1450RPM，风扇的转速达到了1450RPM以上。电源的温度最高达到了30.9度。对于电源来说这样的温度是没有问题的。
全汉AS-500金牌电源采用了FSP6600控制的PFC、箝位正激以及待机电路，FSP6601控制的同步整流以及DC-DC。是不是看晕了，那就去掉这俩破片子，电源为主动式PFC＋有源箝位单管正激＋12V与5V同步整流与5V-3.3V DC-DC结构，其中12V与5V使用一个线圈。
电源内部设计
电源完整的EMI设计
电源一级EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。这部分一共使用了两对儿Y电容，两个X电容，两个共模电感，一个差模电感，一个热缩管保护得保险管和一个MOV。EMI部分用料完善。
另外，电源采用主动PFC设计，而主动PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达98%以上，具有低损耗和高可靠性等特点。在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。
被遮住的电源整流桥

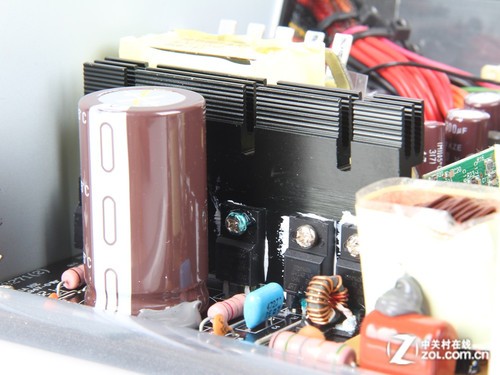

电源一次侧设计
电源日系电容设计
电源变压器设计
低压滤波电路设计
全汉开发的FSP6601

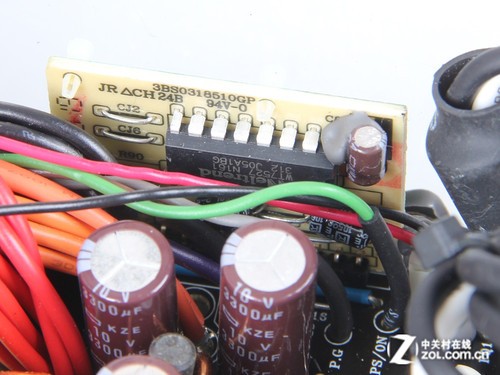

保护芯片设计
经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。
产品点评：全汉AS-500金牌电源采用了全汉自己的技术，转换效率得到了91%以上，在节能减排上的效果还是不错的，由于12V和5V使用了一个线圈电源的电压偏离效果并不够好。电源线材方面我们看到CPU4+4Pin长度超过了60cm，玩家们再走机箱背线时很是轻松。电源的风扇散热效果也很不错，感兴趣的玩家不妨关注下。
产品特点：
1、高达91%的转换效率，更好的节能减排；
2、线材长度62cm，更好的支持背板走线；
3、日系电容，更好的品质。
看上去中规中矩的全汉AS-500电源，在转换效率上拥有金牌的性能，加上独特的结构技术，使得这款电源在同级别中相比略胜一筹。
