    俗话说，二线做产品，一线定标准。在2011年，至睿率先提出倒置38度机箱的概念，简单说就是把常规机箱结构翻转180度，将显卡移到了机箱上部，显卡散发的热量会通过顶部风道迅速排放，加快显卡热量的排放，同时不会影响到其他部件。至睿的明星产品--极光AR51就是代表作。而如今，至睿再次发力，率先提出DTX机箱概念，一起来和笔者了解一下。

这才是创新 8大优势解读DTX机箱未来

    DTX概念，简单说来就是把原本电源、主板、硬盘在一个空间的机箱，分割成两个独立空间，电源、硬盘在一边，而主板则在另一边。这样做的优势还是相当明显的，首先可以最大化利用风道，提升散热效率；其次，主板区域更整洁理线更方便，不会有杂乱的感觉。而至睿近期即将上市的原力EV31就是将DTX概念产品化的代表。

至睿EV31

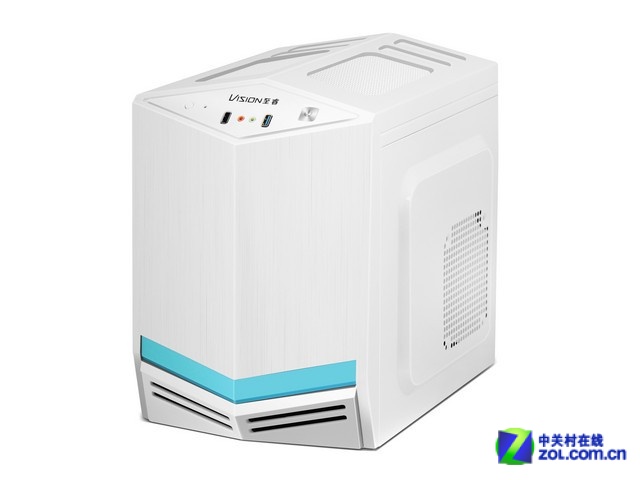

    至睿EV31机箱，属于mini系列。机箱正面一道分割线，把机箱分成了2部分。由于机箱顶部接口处以及底部进风口的独特设计，使得这款机箱虽然比较宽，但是看起来并不臃肿。纯白色搭配一条天蓝色色带点缀，整体风格非常清新。下面就以这款机箱为例，看看DTX架构的优势在哪里。

不做胖子机箱

    由于采用了DTX架构，所以设计稍有不慎，很容易给人一种“胖子”机箱的感觉，而由于EV31前面板凸起，并且至睿设计了一条棱角分明的分隔带，加上顶部的菱形设计，以及合理的高度控制，巧妙的解决了这一问题。

机箱正面

机箱侧面

独立风道保散热

    通常来说，mini机箱由于空间有限，所以散热性能都一般。而EV31在机箱的两侧分别设置了风扇位，加强散热。值得注意的是，右边的风扇位是必须的，因为直接对应电源的出风口。否则电源就会被封闭起来。

机箱背部

    从这里看出来，机箱很明显的分成了2部分，左部分的下面就是机箱的电源位，电源立式设计，加上侧板的出风口，避免电源积聚热量，左部分上面则是风扇位。右部分为主板位，机箱有4个PCI挡板，同样设置了一枚风扇位。

机箱顶部

    机箱顶部同样采用了凸起设计，并且采用了大面积的冲网，方便散热，并且配有1个风扇位。而左部分，也就是机箱正面的顶部为I/O接口。通过简单的菱形将这部分划分出来，整体呈对称排列，POWER键和重启按钮分列两侧，机箱搭载了一个U3接口和一个U2接口。

机箱底部

    由于机箱的电源采用立式设计，所以底部为整体铁板，没有设计风扇位，能够对机箱内部予以有效的保护，防止灰尘和其他爬虫进入机箱。

优势1：核心硬件独立风道

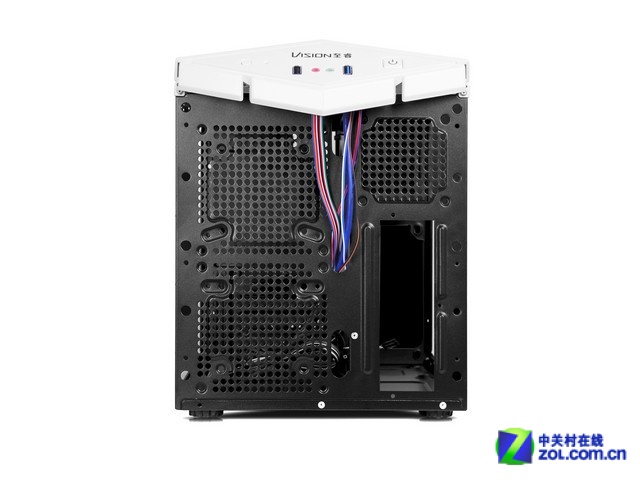

    再了解完外观之后，一同来机箱内部看看，这才是DTX设计的精髓。首先把机箱正面的面板打开，左侧空间设计了2个12cm风扇位，可以组成前后风道。而右部分同样有1个8cm/9cm风扇位，与机箱后面的风扇遥相呼应。

机箱前面板

优势2：装机方便

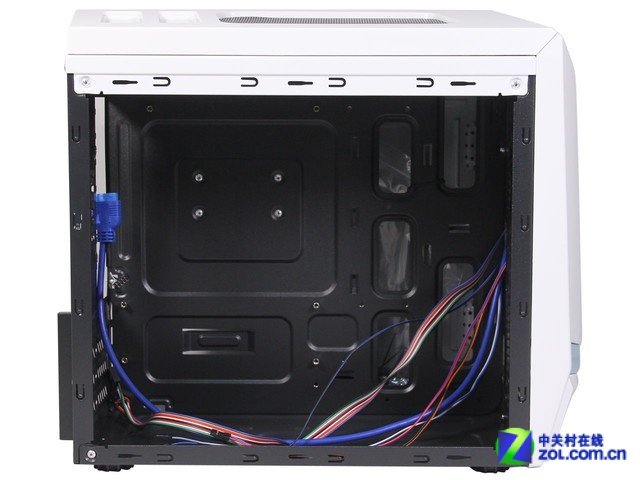

    这是机箱主板空间部分，可以看出来，这样设计不同于一般的机箱，内部空空荡荡，这无疑为mini机箱的装机提供了便利。以前笔者接触过不少mini机箱产品，由于空间有限，设计不合理等等，导致装机过程真是非常头疼。而这样的设计，玩家们只需把主板置入，安装显卡、cpu即可，非常方便。从机箱大小来看，支持ITX、M-ATX主板。

机箱内部空间

优势3：长显卡支持

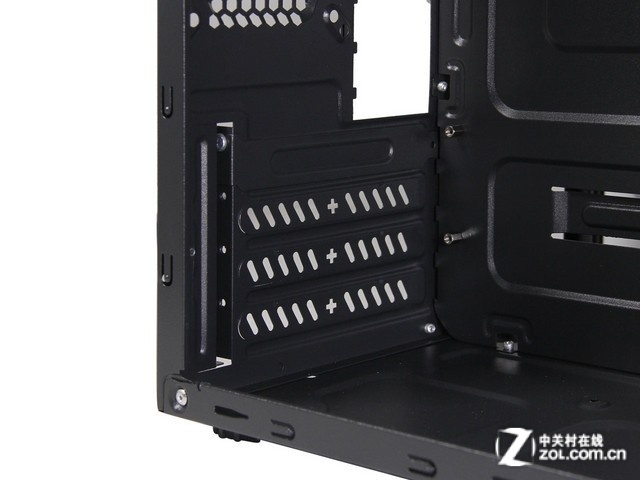

    由于这一部分没有硬盘位，所以长显卡可以轻松装下，这也是DTX机箱的另一大优势所在。这款机箱的整体尺寸为377×267×331mm，显卡最长支持31cm左右。另外4PCI挡板的设计，双显卡也能吃下，一款mini机箱能够装下两块旗舰级显卡，足以见机箱设计的精妙。

4PCI挡板

优势4：水冷支持

    这是机箱前面板的2个风扇位，如果cpu选择的是常规风冷散热器，那么这里可以安装风扇，组成前后风道。如果玩家们不喜欢风冷，那么这里就可以安装冷排。120的冷排是没有问题的，而如果不挡住显卡，240冷排也能够支持，这又是DTX结构的一个优势。

前风扇位

优势5：走线方便

    这款机箱设计了5个走线孔，由于电源本身就在另一侧，所以无形中降低了背部走线的难度，第一次接触DIY的玩家，想必都能够解决。而用不到的线材，可以防止另一侧，也需要担心现在杂乱影响内部散热，这又是DTX结构的一个优势。

走线孔

    这个看似不起眼的一个机箱内部，其实蕴含了很多的设计思路。如何在小空间尽可能的拓展，是mini机箱设计的精髓，至睿通过将硬盘与电源分离出去，在狭小的空间内部，设计出了兼容性如此出色的内部结构，足以看出厂商的用心与创意。

优势6：硬盘位独立风道

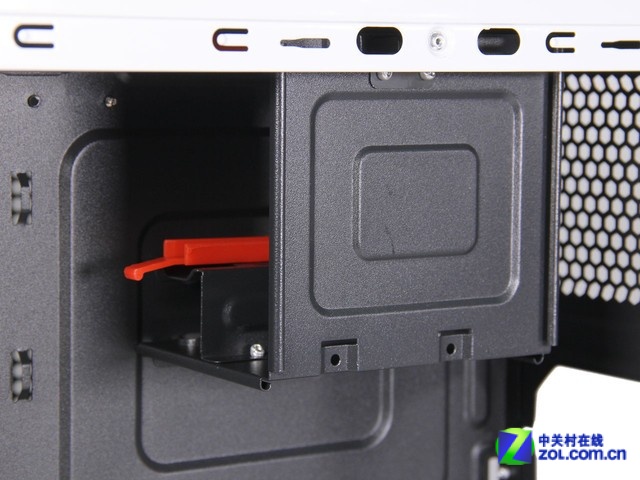

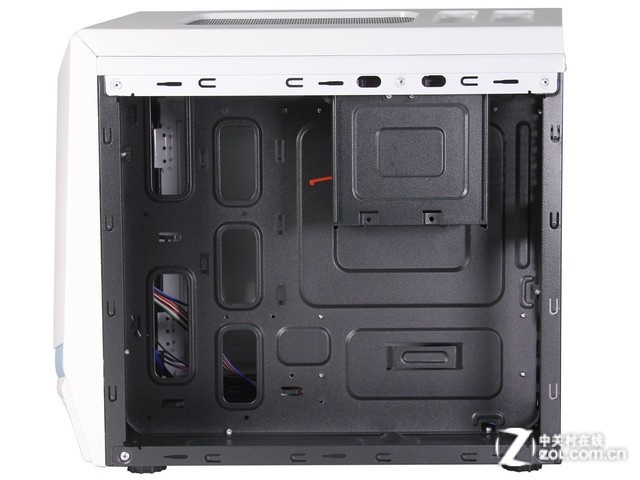

    接下来看看这款机箱的另一部分，就是机箱的电源、硬盘位。位于机箱右上角的就是硬盘仓，支持1块SSD和1块HDD。如今这样的存储搭配，基本能够满足主流玩家的日常需求。而与电源位水平方向，则是前后两个风扇位，组成前后风道，这是DTX结构的优势。

机箱内部

硬盘仓

优势7：电源散热有保障

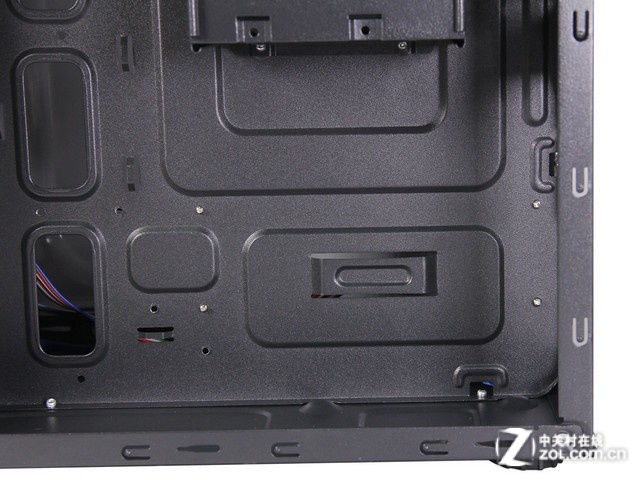

    电源立式安装，风扇朝外，而且支持ATX标准电源。而有些mini机箱，在电源位设计并不合理，倒置散热困难，与侧板的风扇位置刚好对应，避免了电源聚积热量的尴尬。这也是DTX结构的另一个优势。

电源位

优势8：便于理线

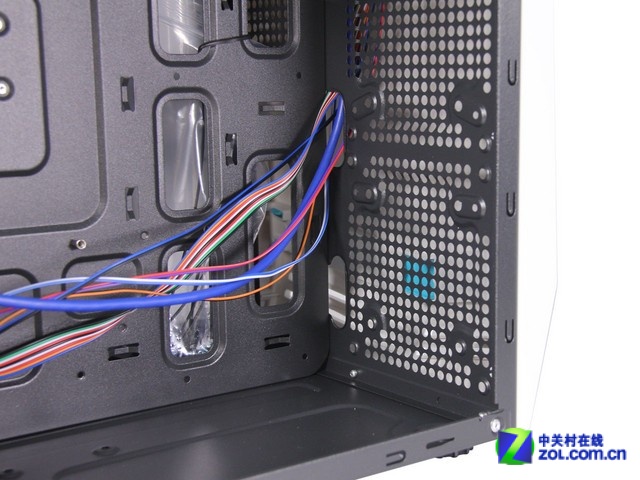

    虽然只是mini机箱，可以再走线这一部分一点也不含糊，不但走线孔丰富，而且理线夹也丰富。前面笔者提到，由于电源本身就在主板的另一侧，所以走线是非常容易的，而除去电源的位置，还有大部分空间可以存放其余线材，美观大方，这又是DTX的一个优势吧。

走线空间

    通过对电源位部分结构的探秘，依然可以看出来厂商在设计上的用心之处，SDD和HDD各一块，满足主流玩家的需求，电源位的风扇，充分考虑到了电源的散热问题。而众多走线孔和理线夹，对于DIY新手是一个很好的帮助。

    今天笔者以一款DTX机箱为例，总结出了8大优势。从这8大优势可以看出来，相比于传统的mini机箱，DTX结构在不扩充体积的情况下，无论在装机的便捷程度、散热的构建、电源线材的打理、核心硬件的支持程度上都有十足的进步，mini机箱的相比于传统中塔机箱的劣势正在一步步缩减。

至睿原力EV31

    在如今这个硬件性能过剩的时代，更多的玩家热衷于mini机箱，可是mini机箱若想抢占市场份额，光有一个小巧精致的外观是远远不够的，必须有资本，这个资本就是我能满足消费者的需求。谁能够最先把握住用户的需求，谁才能有市场。

    机箱行业发展这么多年，除了外形上有变化，很少有厂商能够在内部结构上做出创新，至睿从2011年提出倒置RTX架构，再到如今的DTX架构，无疑走在了行业的前列，这样的创新，对于推动整个行业进步有巨大的影响。
