机箱内部介绍

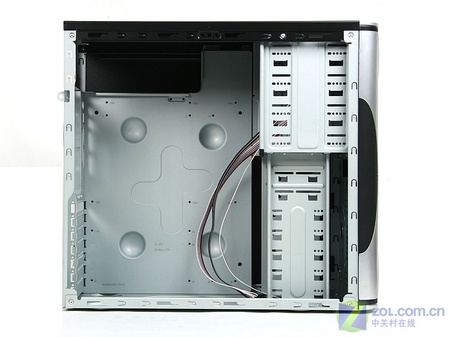

e盾机箱内部

　　机箱采用450mm(H)×180mm(W)×410mm(L) 尺寸设计，支持MicroATX和标准的ATX主板。内部边缘采用了卷边和钝化处理，可有效的防止划伤，主机架使用了SECC钢板，也就是我们常说的电镀锌钢板，这种钢板具有很强的耐蚀性，而且保持了冷轧板的加工性。 非常适宜网吧比较复杂的环境。


机箱位及转换支架

　　机箱位相当丰富提供了7个3.5寸位，4个5寸位，另外这款机箱还被配备了5寸 to 3.5寸的可变支架，方便IC读卡器在机箱顶部使用。


机箱风扇位及扩展插槽位

　　在机箱的后部，我们可以看到风扇的安装位，以及7个扩展口，在扩展口的旁边还有散热孔为机箱散热提供了便利条件。最上方的电源位支持标准的ATX电源。


防磁弹片

　　机箱四周的边框处布满了防磁弹片，使机箱具有更好的弹性和接触能力，达到侧板与箱体的结合严密，这样做到真正有效的降低辐射的干扰。

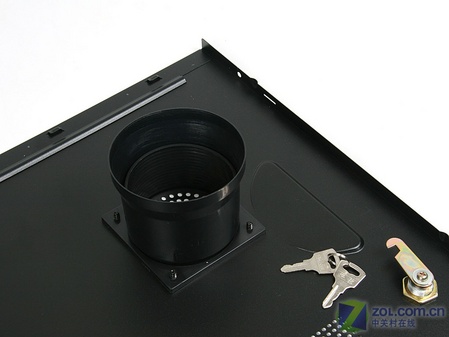

CPU导风孔

　　测板上方的“大烟囱“则是方便CPU散热器的38度机箱必备标志之一。
