不只是1+1＞2 机箱三大结构设计进化论

    似乎机箱给人的感觉总是一成不变，尤其是随着近几天各大硬件的性能都在飞速提升，而机箱好像还是原来的样子。其实不然，作为硬件的载体，机箱为了满足拓展性和散热性一直都在做着各种改变。笔者本期就来和大家说说机箱的进化史以及机箱三大结构设计优势。

    Intel规范下的ATX结构沿袭至今自有它存在的价值，从前电源上置还是下置的问题也不再争论。随着RTX倒置结构的出现以及最新DTX双箱体设计的出现，人们的对于机箱结构的关注度再次提升。近期，ICE寒霜IV风冷版机箱更是创新的采用了RTX和DTX的结合体——双箱结构倒置设计。接下来，我们就讨论一下这些机箱结构到底有何优势。

    在2011年，至睿率先提出倒置38度机箱的概念，简单说就是把常规机箱结构翻转180度，将显卡移到了机箱上部，显卡散发的热量会通过顶部风道迅速排放，加快显卡热量的排放，同时不会影响到其他部件。这之后就被定义RTX架构，并且这一架构不断被完善。

传统ATX架构机箱

RTX架构将主板翻转180°

RTX结构对比ATX结构区别及改进：

    1、主板倒置后CPU位置与电源位置大幅度缩短，因此任何普通电源即可完成背部走线，普通消费者无须花费高昂价格即可享受背部走线带来的使用乐趣。

    2、RTX机箱主板倒置后，显卡位在CPU之上，机箱顶部的大型散热风扇将对显卡进行优先辅助散热，另外保证CPU温度不受影响，优化散热风道，水平风道散热更为优秀。

    3、由于显卡上置后，对应的是机箱光驱位置，因此不会顶到硬盘产生机箱空间过小问题，在不安装光驱的前提下，最长支持的显卡接近机箱整体长度，优化机箱内部空间利用率。

RTX机箱装机展示

    从实际装机情况看来，RTX架构机箱能够对于硬件有着更好的支持能力，同时独立的风道设计方便主板、显卡以及CPU的高效散热。

    迷你机箱历来多被用来组件性能简单的办公、家用机，对于游戏平台往往力不能及。但是DTX双箱体架构的出现，有效的解决了小机箱的拓展以及散热问题，打造桌面级游戏主机不再成为难题。

ITX机箱小巧有余 拓展性不足


DTX双箱体设计

DTX结构优势：

    1、双箱体设计，主板及电源各自独立空间，对于硬件有着更好的支持。但会一定程度拓宽机箱；

    2、风道独立，小机箱也可以打造完善的散热风道，满足高性能硬件需求；

装机展示

    双箱体设计打破了小机箱的性能困局，实现了空间的合理化和散热的优化；这种机箱能够搭载主流硬件，无论作为家用平台还是游戏平台都非常适用，结合时尚小巧的外观让这款机箱非常适合想要打造桌面PC的玩家使用。

    分析完RTX结构和DTX结构机箱的优势，我们最后来分析一下采用了这两种结构结合的产物——ICE寒霜IV风冷版机箱。两种优势结构能否在这款机箱上体现出1+1＞2的效果呢？我们来看一看。

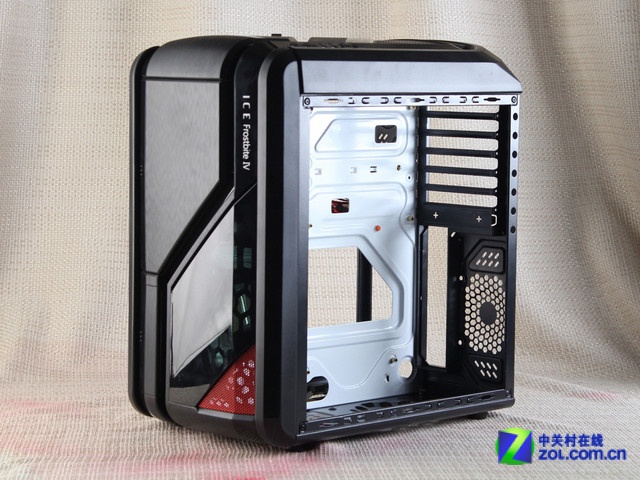

双箱倒置结构

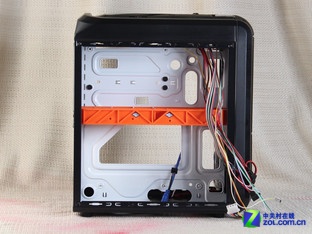

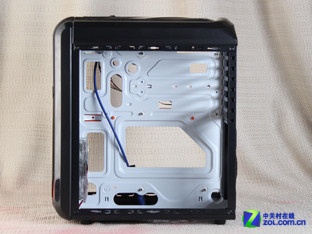

主板箱                             硬盘、电源箱

    从机箱结构来看，这款小机箱非常明显的结合了RTX和DTX结构的优点，将小小的机箱完全利用。分箱加强了拓展力，倒置则加强了机箱的散热能力。

装机效果

    小机箱通过这么一设计，即使是ATX大主板也能够纳入机箱，同时机箱对于长显卡也有非常不错得支持。这种设计的机箱对于喜欢小型游戏主机的玩家来说是一个非常不错的选择。

    写在最后：机箱的结构设计可能会仁者见仁，但保持不断的创新和改变总是一件好事。RTX和DTX两种结构结合1+1＞2的双箱倒置设计有着非常不错的性能。想必之后还会有更加优秀的机箱结构被设计出来，让我们一起拭目以待。
