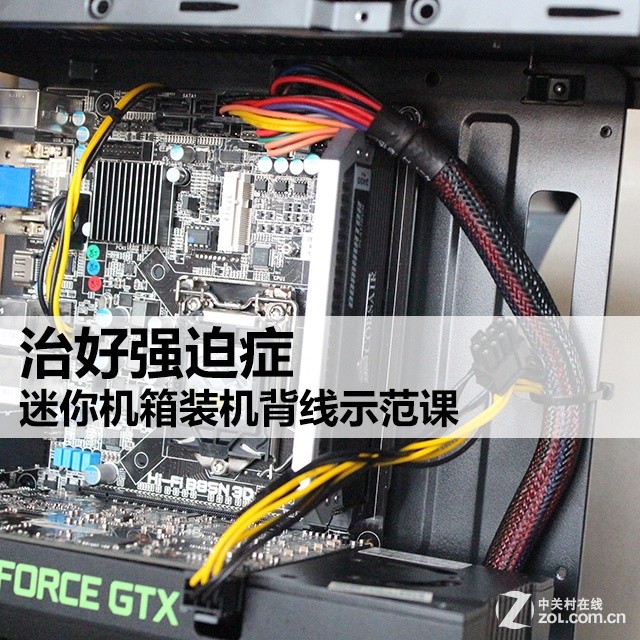

治好强迫症 迷你机箱装机背线示范课

    背线对于中塔机箱来说压力不大，之前在各类机箱评测中都有较为详细的展示。但是对于空间本就逼仄的迷你机箱来说，背线可谓是一项十足得挑战。背板是否预留背线空间、背线孔是否充足等考验机箱设计；而合理的背线设计则考验玩家们的功力。

    完善的背线不仅能治好玩家的审美强迫症，同时也能优化机箱内部空间，为机箱风道腾出更多得空间。因此，背线这一装机细节还是应该非常值得关注的。今天笔者就为大家大家带来一款迷你机箱的背线安装，姑且可以看做是背线的示范课。

浏览本站更多精品内容，请点击下图：

    笔者本次装机展示的机箱为自带一颗SFX电源的mini机箱，电源线材为非模组设计。机箱背板预留了一定的空间并且有背线孔位设计，能够满足走背线的需求。

凌乱的电源线及跳线

    机箱安装过程中除了电源现线材外，跳线也是显得非常凌乱。要想机箱看起来整洁，这些跳线同样也必须得整理好。

把电源线顺到背板后

    硬件安装前，首先把电源线材通过背线孔顺道背板后，这样硬件的安装就更加便捷了。

主板安装前先穿过CPU线

    由于主板的阻挡，CPU线材走背线要注意先将线材穿过背线孔再安装主板，否则主板会挡住背线孔，无法穿过。

显卡线安装

    显卡线也从背线孔穿过，顺利接好。

主板线安装

    由于主板线长的限制，主板线并没有走背线，而是贴着主板背板链接。通过固定，主板线并没有显得很凌乱，也不会影响其他硬件的安装。

    除却CPU、显卡、主板线材外，机箱内还有跳线、SATA线等众多线材，也要做好固定。

跳线及USB3.0线插好

    装机使用的是ITX小主板，因此各接口均比较集中，反而线材连接好之后并不会显得很凌乱。

SATA线插好

多余线材归集起来

    多余得线材可以归集起来，安置在机箱的角落，这样既不会影响散热，又显得很整齐。

线材安装完毕

背线展示

   最后装机及线材都安装完毕，机箱内部还是显得非常整齐的。机箱背板看来，虽然线材受制于长度没有走出直角，但还是实现了合理的背线。

   关于走背线，笔者最大的建议就是合理设计，先把CPU、主板、显卡等主要线材安排好，然后对于其他线材也要合理归集。值得注意的是，目前一般中塔机箱及小机箱CPU背线孔设计都与主板有所冲突，安装过程中需要特别注意。
