机箱风道之谜②CPU风扇与后置风扇那点事

    本期是《机箱风道之谜》系列的第二章：CPU风扇与后置风扇那点事儿。本章主要讲述机箱后置风扇的情况下，CPU风扇应该朝向哪面？

    提及起机箱后置风扇与CPU风扇关系想必是比较主流而且所谓"正确答案"最多的话题之一。所谓“正确答案”就是以单风扇为例将CPU风扇面向内存插槽一侧，将废热排出机箱背部出风口是最佳的散热效果。而假设机箱仅后置一枚向外排风式风扇，那么侧吹式CPU风扇应该朝向哪面才有利于CPU散热呢？本次笔者就用实际数据来证明这个“正确答案”真是这样吗？

面对上期网友的回复，笔者在此篇文章开始之前有几点要说：

上一期网友回复

    1、《机箱风道之谜》为系列性文章，而并非是单一性测试，会分别用数据讲述“机箱上置风扇、后置风扇、前置风扇以及全风道与CPU风扇之间的关系。

    2、感谢上期网友的回复，同时本期笔者将带来网友们期待后置机箱风扇与CPU风扇的关系，不过可能这个最被网友以及笔者看好的“小组合”测试出的数据却不是那么“美妙”，反而加重了风道这团“迷云”，究竟是什么结果，这个结果有可能是因为什么，接下来随笔者来看看吧。

    《机箱风道之谜》传送门（点击图片即可查看相关文章，ps：新的一期文章发布后，图片会自动点亮，建议收藏，方便查看）

    测试平台方面笔者采用的是高发热量的AMD处理器，机箱采用的是时下比较主流的下置电源ATX结构机箱。而在机箱风扇均采用相对减少灰尘进入的“向外排风”的安装方法。在这里要特别说明的就是，此系列测试均以CPU风扇朝向有关，所以只针对于“侧吹式”CPU散热器。并且不同结构机箱安装方式不同，所以关于风道方面的测试仅限于该类型平台。

 ★测试环境：

    1、每组测试均在室温22℃的环境下进行；

    2、每组数据测试完毕之后均将CPU及散热器表面硅脂擦净后以同样方式及同剂量重新涂抹；

    3、每组测试数据完毕之后均关机放置1小时，以保证机箱内部硬件在测试前保持相同温度；

    4、每组烤机时常均为1小时。

测试平台

●测试方法：

    1、本期均为机箱风扇后置，采用12cm尺寸的机箱风扇以减少灰尘进入的“向外排风”方式安装；

    2、同一套硬件设备，同一环境下，将CPU风扇以四种不同朝向安装，分别记录待机及烤机的温度，最后进行数据对比；

    3、使用热成像仪，分别记录CPU风扇四种不同朝向安装烤机后的散热器表面温度，最后进行数据对比。

    首先我们来进行后置机箱风扇与CPU风扇四种朝向的待机温度以及烤机温度的数据测试，再次强调的一点就是机箱风扇采用减少灰尘的“向外排风”安装方法，CPU风扇采用向散热器“吹风”的安装方法。

机箱风扇向后排风，CPU风扇向下吹风

    ★测试结果：
    1、CPU待机温度：41℃
    2、CPU烤机温度：68℃

    ◆散热解析：
    1、CPU风扇向下面的CPU散热器吹送冷风；
    2、后置的机箱风扇仅可从机箱背部的一个出风口向外排出CPU风扇所排出的部分废热。

机箱风扇向后排风，CPU风扇向上吹风

    ★测试结果：
    1、CPU待机温度：38℃
    2、CPU烤机温度：64℃

    ◆散热解析：
    1、CPU风扇向上面的CPU散热器吹送冷风；
    2、后置的机箱风扇仅可从机箱背部的一个出风口向外排出CPU风扇所排出的部分废热。

机箱风扇向后排风，CPU风扇向前吹风

    ★测试结果：
    1、CPU待机温度：43℃
    2、CPU烤机温度：70℃

    ◆散热解析：
    1、CPU风扇向前面的CPU散热器吹送冷风；
    2、后置的机箱风扇仅可从机箱背部的一个出风口向外排出机箱风扇和CPU风扇之间的小部分废热。
    3、CPU风扇前吹，与后置机箱风扇向后排风属于散热死角，未形成风道。

机箱风扇向后排风，CPU风扇向后吹风

    ★测试结果：
    1、CPU待机温度：37℃
    2、CPU烤机温度：60℃

    ◆散热解析：
    1、CPU风扇向后部的CPU散热器吹送冷风；
    2、后置的机箱风扇虽仅可从机箱背部的一个出风口向外排出CPU风扇所出吹的废热，但两者可以形成相对的水平风道，所以相对排热速度较快。

   这4种CPU风扇的安装方式所产生的不同温度数据已经测试完成，接下来我们就用热成像仪来测试一下这4种安装方式对CPU表面温度有多少差别呢？

    同一平台，同一款散热解析能力的CPU散热器，在四种朝向的CPU风扇与后置“排风”的机箱风扇搭配后，历经1个小时的满载烤机，在热成像仪下对CPU散热器表面温度就能能有多大差异呢？我们就一起来看看吧。

CPU风扇向下吹风

    CPU风扇向下吹风，机箱后置风扇向外排风的情况下CPU散热器表面温度约为47℃

CPU风扇向上吹风

    CPU风扇向上吹风，机箱后置风扇向外排风的情况下CPU散热器表面温度约为46.2℃

CPU风扇向前吹风

    CPU风扇向前吹风，机箱后置风扇向外排风的情况下CPU散热器表面温度约为49.6℃

CPU风扇向后吹风

    CPU风扇向后吹风，机箱后置风扇向后排风的情况下CPU散热器表面温度约为41℃

    通过热成像仪我们可以看出，CPU风扇向前吹风的安装方式使其CPU表面温度达到了49.6℃，相比起其他安装方法温度明显增高。

    为了更好的进行对比，现在笔者将测试完的数据利用表格形式展现给大家。来看一看CPU风扇安装方向对CPU散热能够产生多大的差别。

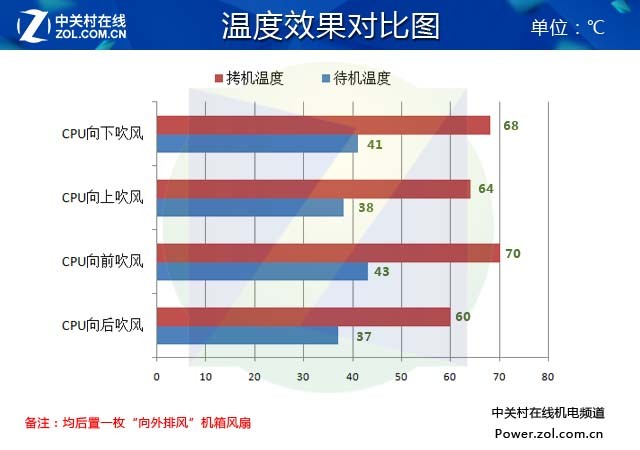

测试温度数据对比图

    相同环境，CPU满载情况下，CPU风扇的安装方向不同竟然会有最高10℃的差别。下面大家一起来看看通过热成像仪CPU散热器的表面温度又有何不同。

热成像仪下CPU散热器表面温度对比图

    在热成像仪下显示的温度正好与测试的CPU成正比，相对温度最高的CPU向前吹风与最低的CPU向后吹风相差近9℃左右。

CPU风扇向下吹风（CPU满载68℃）	CPU风扇向上吹风（CPU满载64℃）
CPU风扇向前吹风（CPU满载70℃）	CPU风扇向后吹风 （CPU满载60℃）

    关于这次测试的结果，笔者有几点要阐述：

    1、首先这次测试数据是针对下置电源的ATX机箱平台；

    2、在机箱后置一枚”向外排风“的机箱风扇；

    3、CPU风扇向前吹风，CPU满载温度70℃，温度相对最高。是因为这种情况下CPU风扇和机箱风扇存在“抢风”行为，机箱风扇仅仅将很小一部分热风导出机箱背部面板，而CPU散热器与相邻内存距离很近从而导致CPU风扇排出的废热不能完全导出。

    4、CPU风扇向下吹风、CPU满载温度为68℃，温度相对稍低。是因为这种情况下机箱风扇能够将CPU风扇所排出的部分废热导出至机箱背部面板。

    5、CPU风扇向上吹风、CPU满载温度为64℃，温度相对较低。无论是CPU风扇向下吹风还是向上吹风，机箱风扇都能够将部分废热导出，但是CPU风扇向上吹风温度低于向下吹风的原因是在于热空气是向上走，而CPU风扇向上吹风正好加速了热空气的流动，故温度相对较低。

    6、CPU风扇向后吹风、CPU满载温度为60℃，温度相对最低。是因为这种情况下CPU风扇和机箱风扇能够形成相对的水平风道，可以用较快的速度将废热排向机箱背部。

    但是......

    经过数据测试之后我们可以看出开篇所提到的“以单风扇为例CPU风扇面向内存插槽一侧，将废热排出机箱背部出风口是最佳的散热效果”这个话题也得到验证。而我们配备了一枚后置“向外排风”的机箱风扇无疑是加速了散热效果。所以这个是大部分玩家“想当然”的理想组合。那么真的是这样吗？

-----------------------------------“彩蛋”来了--------------------------------

    “不比不知道，一比吓一跳”，看过《机箱风道之谜》系列文章的玩家一定知道笔者第一期测试的是一枚机箱上置“向外排风”的风扇与CPU风扇如何搭配的文章，虽然在上期我们揭晓了相对最佳的组合方式，但是“向上排风”的组合方式并不被网友所看好，认为效果一定不如“向后排风”。但事实真是如此么？我们就先来进行下对比。

上置“向外排风”机箱风扇与下吹风CPU风扇组合	后置“向外排风”机箱风扇与前吹风CPU风扇组合
CPU满载温度：66℃	CPU满载温度：70℃

两期中温度相对高的组合（表现最差）

上置“向外排风”机箱风扇与上吹风CPU风扇组合	后置“向外排风”机箱风扇与后吹风CPU风扇组合
CPU满载温度：57℃	CPU满载温度：60℃

两期中温度相对低的组合（表现最好）

    通过对比数据我们可以发现，较比第一期而言，在本期不论是“表现最差”以及“表现最好”的两种组合均败北，就连本期最被看好的“水平向后”排风的方式在短短一小时烤机中就落后了3℃左右。

    这究竟“反科学”吗？请继续关注ZOL机电频道的《机箱风道之谜》，同时也欢迎广大网友发表自己的见解。
