游戏玩家伴侣 爱国者电竞500电源评测

　　电竞的发展吸引了不少游戏玩家和爱好者的关注，针对电竞的硬件产品也不断发展，为游戏玩家提供更加多样化的配置。机电厂商爱国者也在电竞火热的时期推出了面向游戏玩家的一系列新品，电竞500电源就是其中之一。

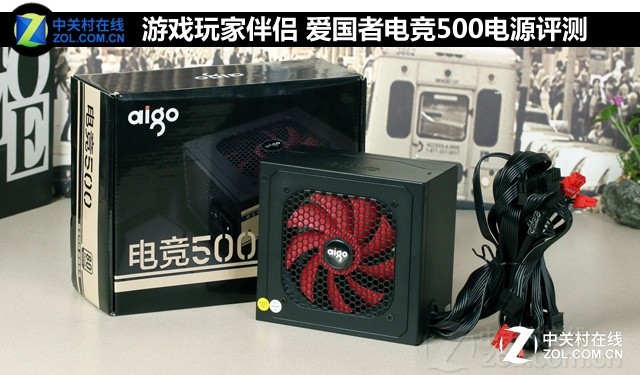

爱国者电竞500电源评测

爱国者电竞500电源

　　爱国者电竞500电源的额定功率为500W，可以满足多数游戏玩家的用电需求，经过80 PLUS金牌认证的效率也有更好的节能效果。这款电源的实际供电表现如何，下面我们就为您带来这款电竞500电源的评测。

　　爱国者电竞500电源采用黑色为主的简约风格包装，纸质包装盒在内部设计了缓冲空间可以保护内部的产品，包装内包含了电源、电源线、使用说明及扎带，对于需要背线的玩家来说很有实用性。

爱国者电竞500电源包装及产品设计

爱国者电竞500电源输入端及开关设计

　　电竞500电源的外观同样简约，黑色主体搭配暗金色的装饰显得简约大气。电源采用标准的ATX尺寸，可以放置在多数标准规格的机箱中。

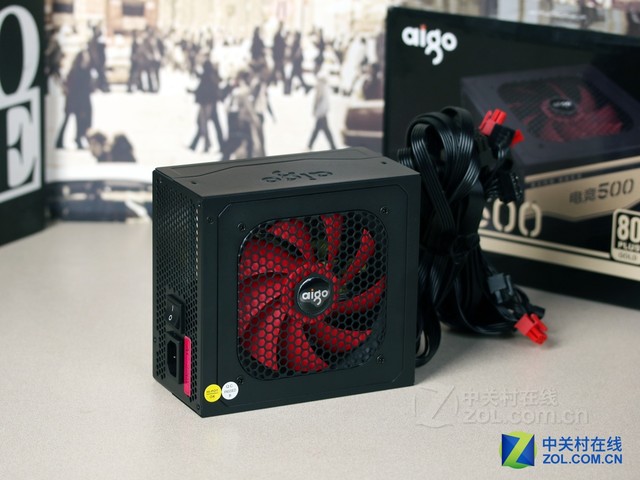

爱国者电竞500电源外观设计

爱国者电竞500电源外观设计

　　这款电源在输入端设计了开关，方便用户在不使用电源时关断电流达到更好的节能效果，产品在侧面的爱国者logo也有很好的质感。

　　爱国者电竞500电源的额定功率为500W，可以满足多数玩家对供电的要求。电源经过80 PLUS金牌认证，整体的转换效率还是不错的。电源的12V输出达到了480W，可以很好地为主流硬件提供供电支持。

爱国者电竞500电源

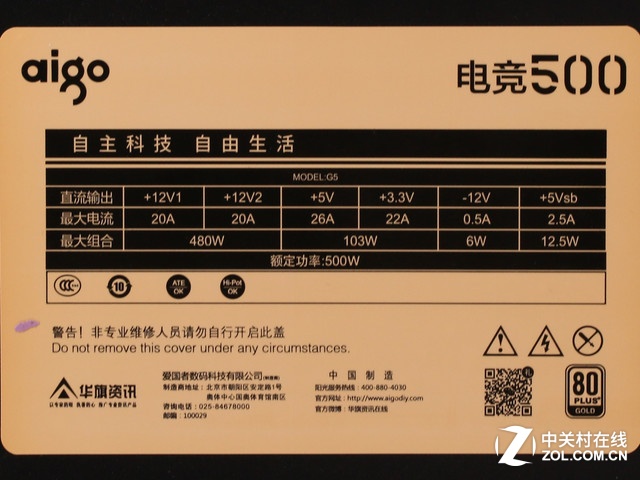

爱国者电竞500电源参数铭牌特写

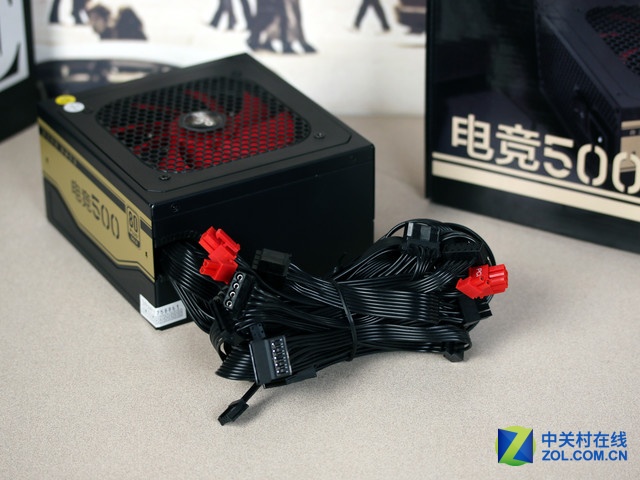

　　电竞500电源采用非模组设计，输出线材采用扁平的设计方便用户走线，搭配随附的扎带也可以在支持背线的机箱内走出整洁的背线。

爱国者电竞500电源扁平线材设计

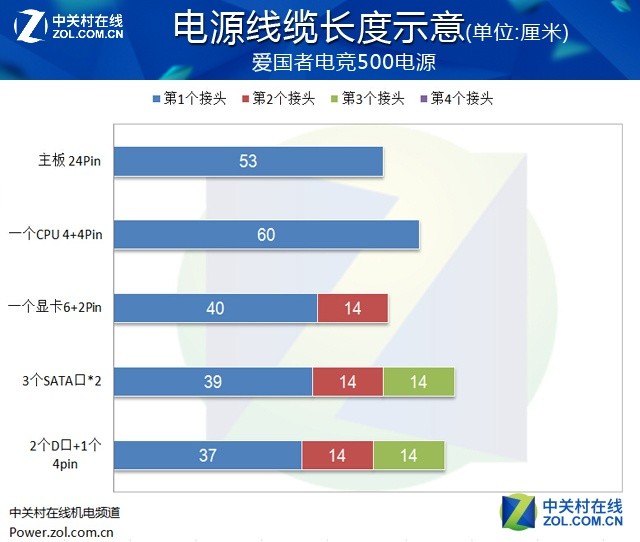

爱国者电竞500电源线缆长度示意

　　在线材长度方面，电竞500电源也有着不错的表现，CPU供电线更是达到了60厘米，在大尺寸的机箱内背线也可以得心应手，丰富的接口也是游戏电源的必要设计，可以为更多硬件提供用电支持。

　　在转换效率方面，爱国者电竞500电源有良好的表现，通过80 PLUS金牌认证的转换效率值得肯定，整体的节能表现还是很优秀的。

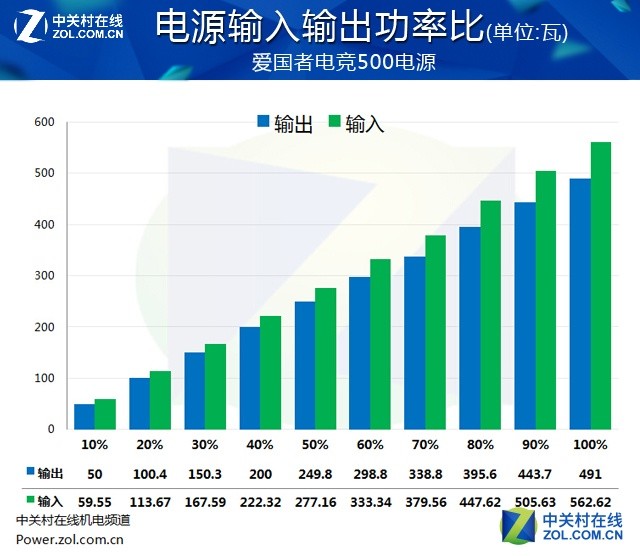

爱国者电竞500电源输入输出功率比

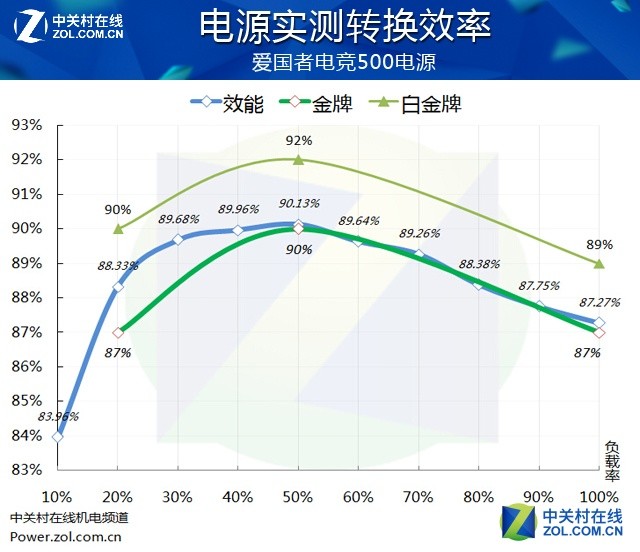

爱国者电竞500电源转换效率

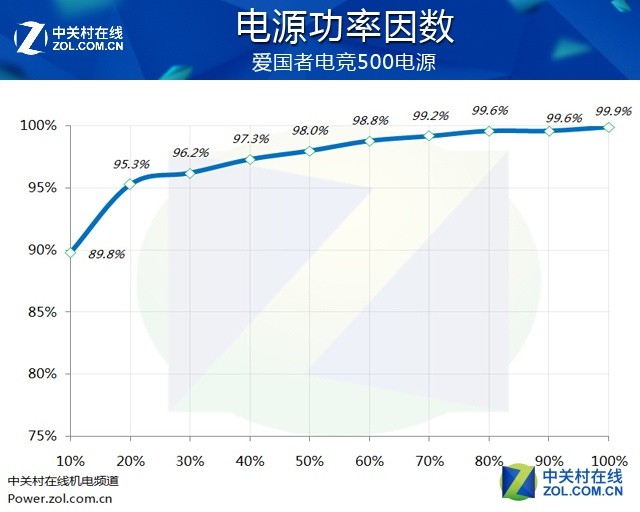

爱国者电竞500电源功率因数

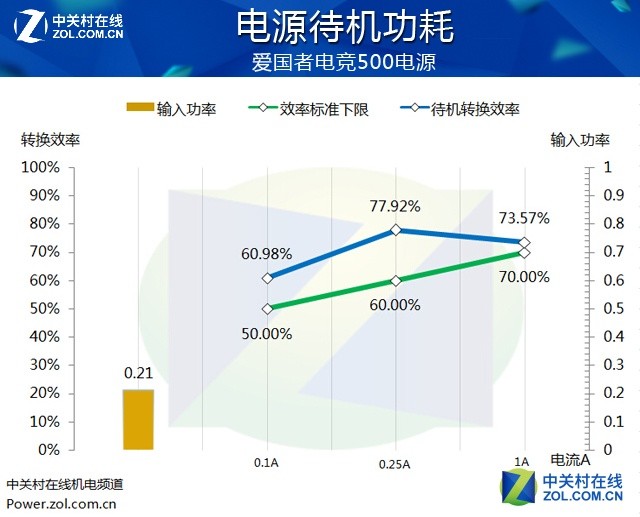

爱国者电竞500电源待机功耗

　　在电源的输入输出功耗比和功率因数测试中，电竞500电源也有很好的表现，电源的待机功耗低至0.21W，待机转换效率也符合我们对游戏电源的要求，整体的良好表现也可以为用户提供很好的运行环境。

　　电源在转换效率方面的表现优秀，接下来我们看看电源的电压偏离情况，通过直观的方式来了解电源的各路输出及稳定性表现。

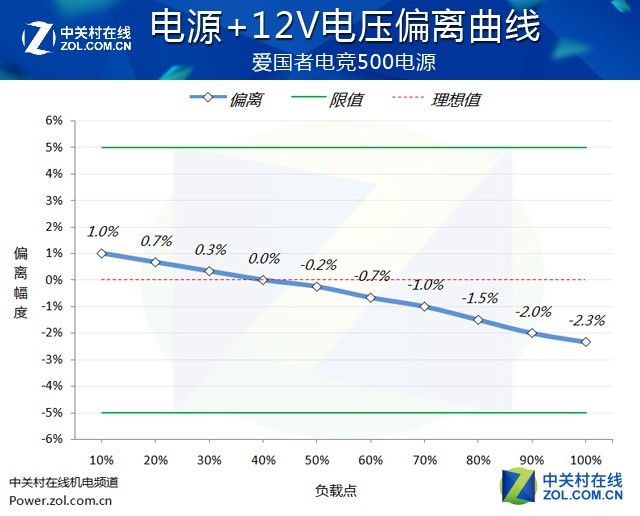

爱国者电竞500电源+12V电压偏离曲线

爱国者电竞500电源+12V电压偏离曲线

爱国者电竞500电源+12V电压偏离曲线

　　从测试的结果来看，爱国者电竞500电源的表现值得肯定，电压偏离都保持在限制范围内，12V和3.3V输出的电压偏离控制得更好。

　　交叉负载能够将各路输出拉到极值进行测试，也就更能体现出每一路的偏离状况，接下来我们看看测试的结果如何。

爱国者电竞500电源交叉负载偏离设定

爱国者电竞500电源+12V电压偏离

爱国者电竞500电源+12V电压偏离

爱国者电竞500电源+12V电压偏离

　　从测试结果来看，爱国者电竞500电源有一定程度上的交叉负载偏离，其中12V的表现最好，5V和3.3V的偏离较为明显，不过也都控制在了限制之内，整体的表现还是不错的。

　　电源纹波是电压波动的一个表现，属于电源在交流变直流过程中不可避免的，但纹波的大小可以体现出电源做工的优良与否，接下来，我们看看爱国者电竞500电源的纹波表现如何。

　　在50%负载下，5V、3.3V及12V对应的纹波表现都比较好，高频段和低频段均没有太大波动，不同路的输出纹波都控制在了35mV之内，整体表现值得表扬。

　　在100%负载下，电源的纹波比50%负载下的大一些，不过表现同样良好，整体波动比较小，这款电源的滤波设计也做的很好。

　　在测试了电源的输出表现之后，我们再拆开电源来看看产品内部的做工和用料表现。

爱国者电竞500电源内部结构

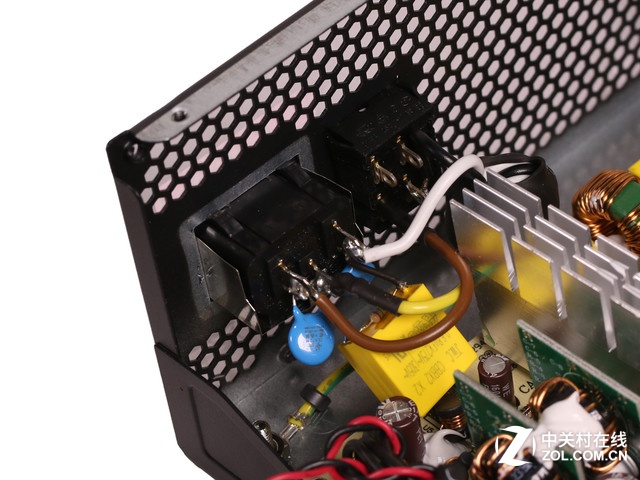

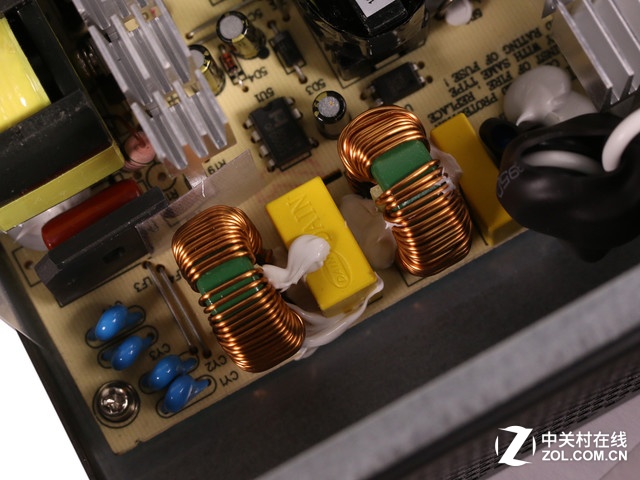

爱国者电竞500电源一级EMI设计

　　爱国者电竞500电源内部的做工扎实，结构设计也很合理，充足的用料搭配12厘米风扇可以为用户提供长时间的稳定供电支持。

爱国者电竞500电源DC TO DC设计

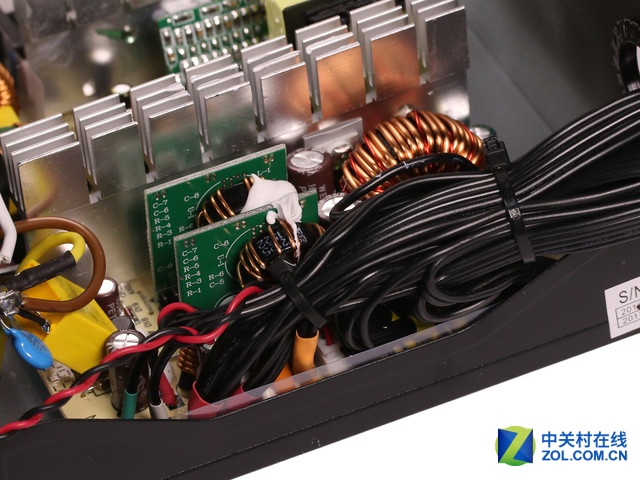

爱国者电竞500电源输出端处理

　　这款电源采用了主动式PFC谐振+DC TO DC的设计，让电源在高效转换的同时稳定输出，330微法的主电容也可以满足游戏玩家对电源的稳定需求。

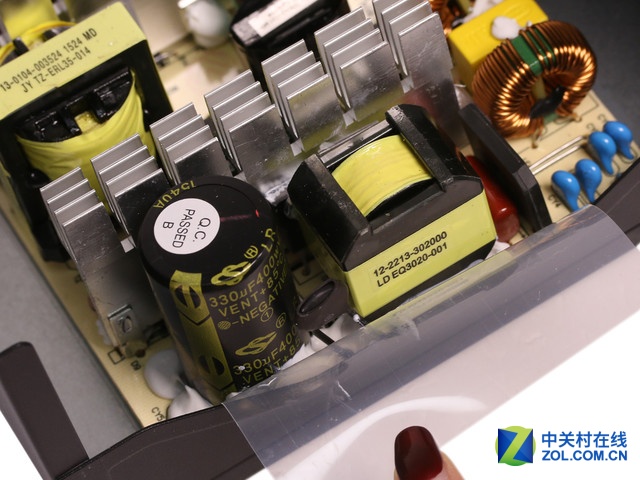

爱国者电竞500电源主电容

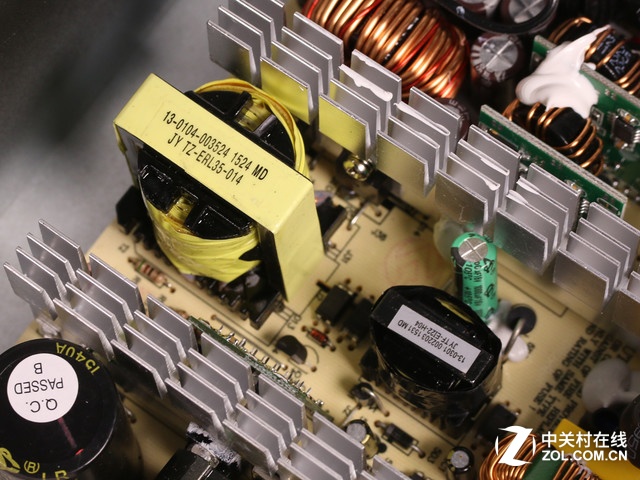

爱国者电竞500电源变压部分

　　评测总结：爱国者电竞500电源采用简约大气的设计风格，黑色和暗金色搭配的外观符合游戏玩家的审美风格，额定500W功率也能满足多数游戏玩家的要求，通过金牌认证的转换效率提供了很好的节能效果，整体的稳定性也有不错的表现，这款电源适合对转换率有高要求的玩家选择。
