高效率强性能 金河田Z监制工程版评测

　　Z监制电源受到很多玩家的关注，第二期Z监制我们和机电厂商金河田合作推出型号为ZP600P-GF的产品，这款电源面向中高端玩家，整体的输出性能也有更高的定位。

　　金河田Z监制电源尚未进入量产阶段，不过我们还是拿到了工程版，为大家带来抢先的评测。首先我们再回顾下“Z监制”电源的基本需求：电源换换效率在50%负载下达到90%以上，待机功耗在0.5W以内，线材最低18AWG，CPU线材长度550mm，显卡接头至少1个6Pin+6+2Pin，主电容105℃。

金河田Z监制工程版包装

Z监制电源基本要求

　　本次抢先评测为大家解读工程版Z监制电源的输出性能，并及时发现工程版产品中可能存在的问题，指导消费者甄别和选购。

　　金河田Z监制电源工程版的包装采用了简约的整体风格，黑色的主体和银色的标志搭配非常显眼，整体的包装也比较厚实，内部还有减震海绵来为电源提供保护。

金河田Z监制电源工程版外观设计

　　Z监制电源工程版的主体同样采用了黑色和银色的配色，表面的喷砂处理则为整体提供了很好的质感，简约经典的配色设计业方便搭配在不同的机箱中。

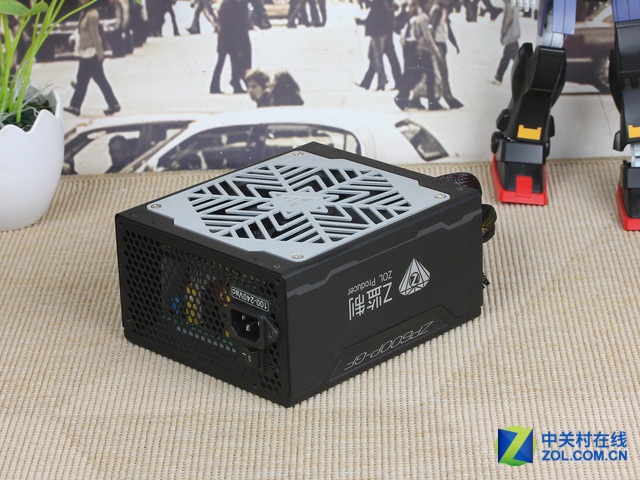

金河田Z监制电源工程版

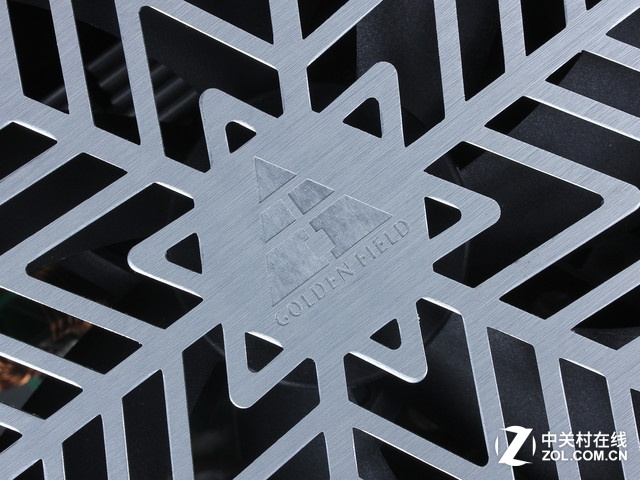

金河田Z监制电源工程版进风栅格

　　Z监制电源工程版的进气栅格采用正六边形设计，搭配雪花状的栅格显得非常好看。电源内部搭载了14厘米的静音风扇，可以减少工作时的噪音。

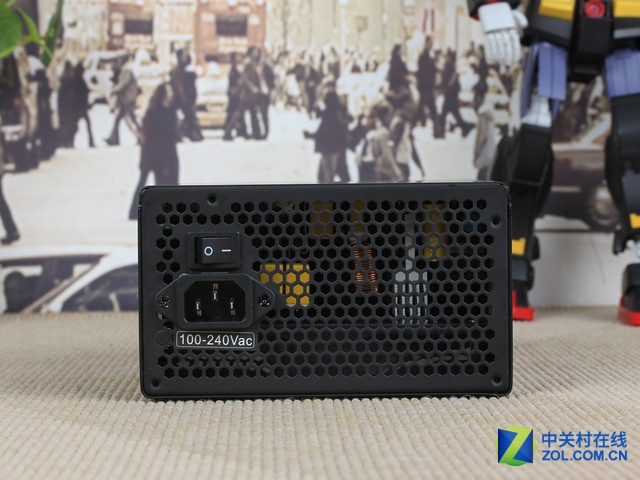

金河田Z监制电源工程版交流输入端

　　电源在交流输入端设计了翘板开关，方便用户在不使用电脑时彻底切断电源，进一步减少不必要的耗电。

　　工程版电源的参数铭牌标注明确，额定功率600W可以满足多数玩家的用电需求，双路12V输出的总功率可以达到648W，超出了额定功率，5V和3.3V的联合输出140W也有很充足的余量。

金河田Z监制电源工程版半模组线材

　　Z监制电源工程版的线材采用半模组设计，主板和CPU的线材采用非模组，线材外部有编织网加强强度，显卡、硬盘及D口的供电采用模组线材，扁平的模组线也为背线提供了方便。

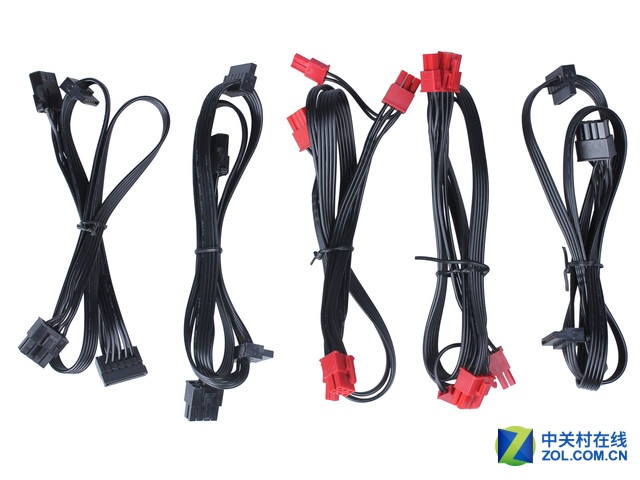

金河田Z监制电源工程版模组线

金河田Z监制电源工程版线材长度

　　在长度方面，这款电源的线材十分充足，主板的线长达到了56厘米，CPU更是达到了64厘米，可以轻松在大尺寸的机箱内布局背线，充足的显卡及硬盘接口也可以满足用户的多硬件搭配。

　　在转换效率方面，金河田Z监制电源工程版有优秀的表现。这款电源在实际测试中的不同负载下都达到了80 PLUS 白金牌标准，完全符合Z监制对电源的转换效率要求。

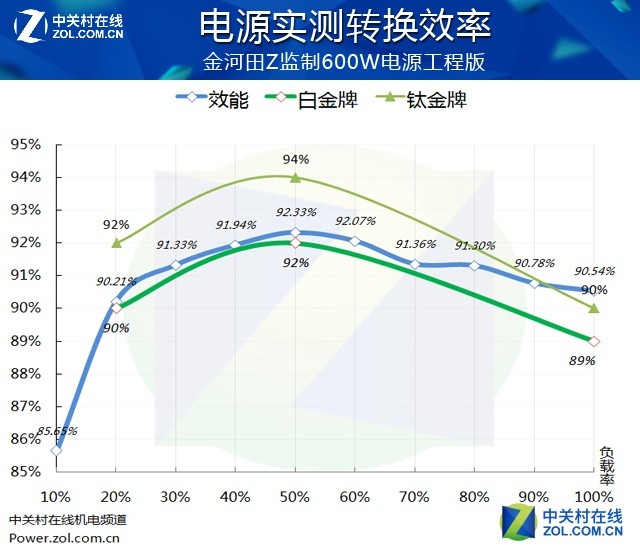

金河田Z监制电源工程版转换效率

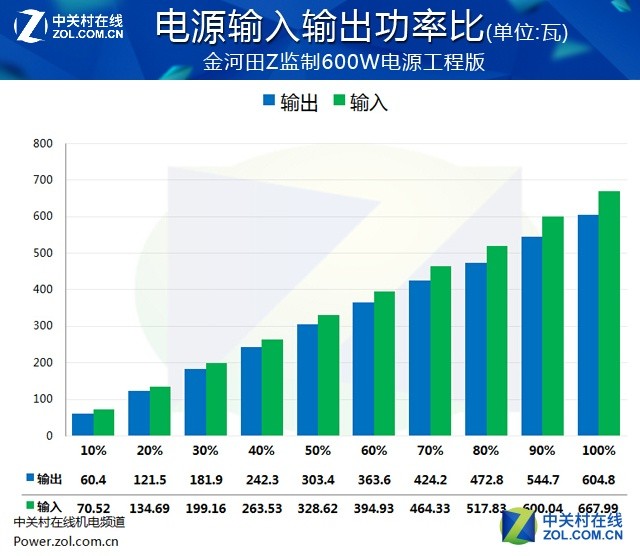

金河田Z监制电源工程版输入输出功率比

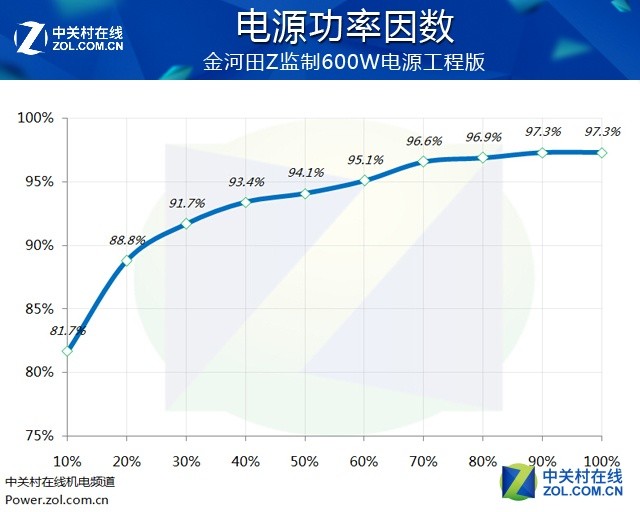

金河田Z监制电源工程版功率因数

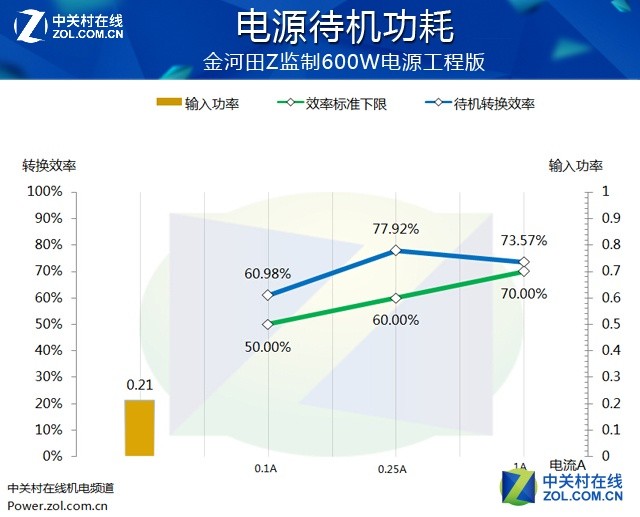

金河田Z监制电源工程版待机功耗

　　在输出输入功耗比的和功率因数测试中，Z监制电源工程版同样有很好的表现。得益于主动式PFC设计，电源有更好的功率因数表现，仅为0.21W的待机功率也可以为用户提供稳定节能的用电支持。

　　电源在转换效率方面的表现优秀，接下来我们看看电源的电压偏离情况，这样也能够直观的了解到电源的各路输出及稳定性表现。

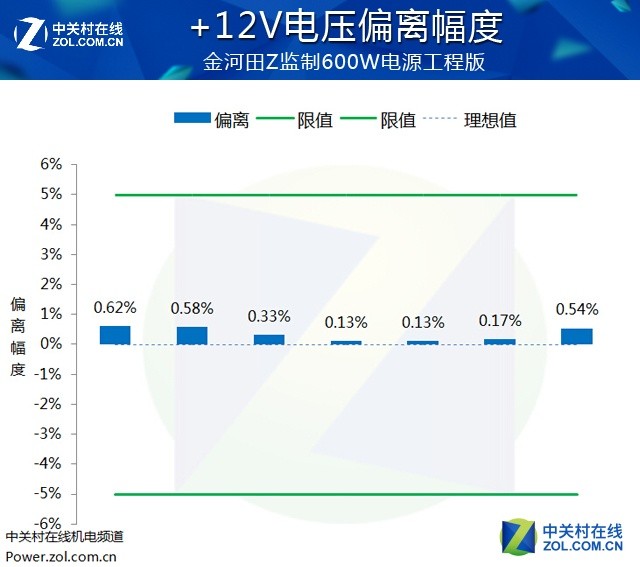

金河田Z监制电源工程版+12V电压偏离曲线

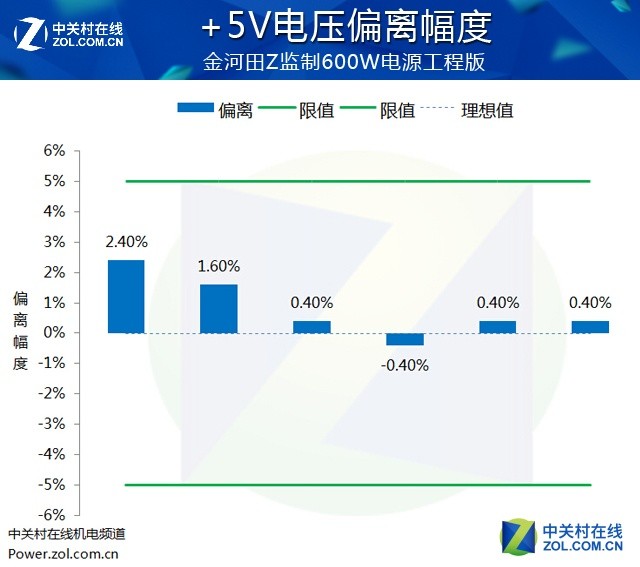

金河田Z监制电源工程版+5V电压偏离曲线

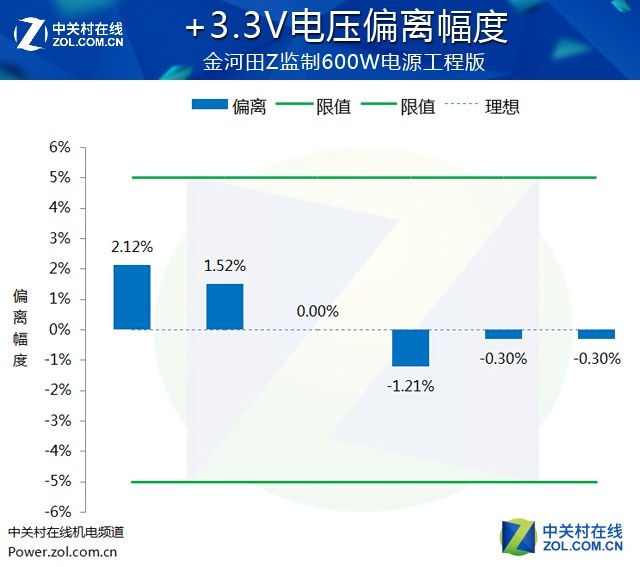

金河田Z监制电源工程版+3.3V电压偏离曲线

　　从输出数据来看，Z监制电源工程版的表现同样优秀，电压偏离不仅保持在5%的限制范围之内，还控制在了3%的范围内，符合Z监制电源的标准，值得表扬的是电源的12V电压偏离控制在1%以内，在不同输出中的表现最好。

　　交叉负载能够将各路输出拉到极值进行测试，也就更能体现出每一路的偏离状况，接下来我们看看测试的结果如何。

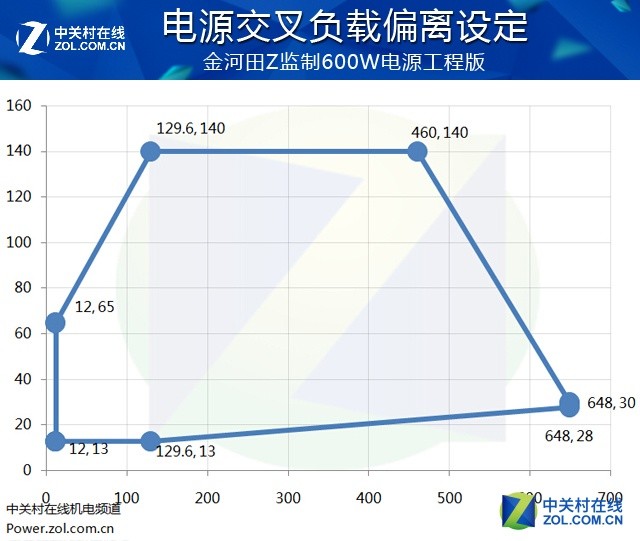

金河田Z监制电源工程版交叉负载偏离设定

金河田Z监制电源工程版+12V交叉负载偏离

金河田Z监制电源工程版+5V交叉负载偏离

金河田Z监制电源工程版+3.3V交叉负载偏离

　　从测试结果来看，金河田Z监制电源工程版在交叉负载方面也有很好的表现，虽然有一定程度上的交叉负载偏离，但都控制在了3%的幅度之内，12V的交叉负载偏离同样表现最好，值得肯定。

　　电源纹波是电压波动的一个表现，属于电源在交流变直流过程中不可避免的，但纹波的大小可以体现出电源做工的优良与否，下面我们通过纹波来看看金河田Z监制电源工程版的表现。

　　在50%负载下，5V、3.3V及12V对应的纹波表现都很好，高频段和低频段均在限值之内，电源的高频控制表现更好，整体表现很优秀。

　　在100%负载下，电源的纹波表现同样很好，也符合电源的纹波要求，不过5V高频的纹波幅度达到了36.4mV，这一数值符合英特尔的电源标准，但是更严苛的Z监制对电源的要求是控制在30mV之内，针对这纹波测试我们向金河田进行反馈，并和相关的工程师进行沟通。

　　工程师表示：通过解决低压侧电感和电容之间的谐波共振干扰，使原来12V 5V 3.3V在极端偏载的条件下，低至30MV甚至更低，将会在电源输出端增加电容，进一步优化电源的纹波表现。

　　在对电源进行测试之后可以发现，金河田Z监制电源工程版还是有十分优秀的表现，超过80 PLUS白金牌的转换效率有很好的表现，电源在电压偏离和交叉负载方面的表现也要优于英特尔的规范，美中不足的是纹波虽然符合电源规范，但距离Z监制的要求还是略有差距，我们也及时和工程师沟通进行优化。

金河田Z监制电源工程版

　　回到最初做Z监制的初心是为了消费者可以放心买到好的产品，电源行业依然存在暴利与假货横行的现象，避免消费者选购时被不合格产品蒙蔽。同时我们针对每款Z监制电源产品都会进行严格的把控，最终的LOGO也仅会用到认证的电源产品，让用户更加放心。
