全模组再升级 先马金牌500W电源评测

　　玩家对电源的要求在不断提高，很多追求极致走线效果的朋友也把目光转向了全模组电源。先马也为追求模组线的玩家升级了金牌500W电源，在满足主流游戏玩家需求的同时提供更加简洁高效的走线效果。

先马金牌500W电源评测

先马金牌500W电源包装设计

　　先马金牌500W电源模组版同样为80 PLUS金牌认证，全模组的线材可以为用户提供更好的内部走线布局，整体延续了之前产品的设计，而在输出方面的表现则是我们本次评测的重点，下面我们就为您带来这款产品的详细评测。

　　先马金牌500W电源模组版延续了金牌500W的设计风格，黑色和金色的搭配非常显眼，也符合产品的金牌定位。电源的外包装及电源本身都标明了金牌500W的身份，非常好辨认。

先马金牌500W电源模组版外观设计

　　电源的尺寸仍然为158×80×150mm，可以用在多数机箱中，产品的风扇进风孔改为格栅式网，在外观方面没有太大的变动，同样保留了独立开关，可以在不用时关闭，达到节能的效果。

先马金牌500W电源模组版铭牌

　　先马金牌500W电源模组版的电源铭牌直观地标注了产品的基本信息，电源的额定功率为500W，支持100-240V宽电压输入，12V输出达到480W，占额定功率的96%。电源经过80 PLUS金牌认证，并有3C认证及CE认证等认证。

先马金牌500W电源模组版接口

　　这款电源的线缆升级为全模组，线缆配备了双显卡接头及双SATA线，可以满足用户对高性能硬件以及拓展的需求。模组线缆长度也有不错的表现，其中CPU线材超过了60厘米，更充裕的线长也方便用户背板走线。

先马金牌500W电源模组版线材长度示意

　　电源散热风扇电流为0.12A，最高可实现1600RPM的转速，并且支持智能调速，因此这款小功率的风扇运行还是非常静音的。

　　我们通过模拟实际使用环境来测试这款电源的效率，在室温环境中对其进行效率以及稳定性表现。接下来，我们看看先马金牌500W电源模组版的表现如何。

　　为了更好的体现电源的实际输出表现，每次测试均在电源运行半小时后记录其输出数据，接下来我们看看最终的测试结果。

先马金牌500W模组版实测转换效率

　　从电源的效率表现来看，整体的效率还是可圈可点的，先马金牌500W模组版超过了80PLUS金牌标准，在100%满载时甚至达到了白金牌标准，整体的转换效率表现很好。

先马金牌500W模组版输入输出功率比

先马金牌500W模组版电源功率因数

先马金牌500W模组版电源待机功耗

　　在输入输出功率比及待机转换效率方面，金牌500W模组版电源也有不错的表现，低至0.1W的待机功耗也有很好的待机节能表现。

　　接下来我们看看电源的电压偏离情况，这样也能够直观的了解到电源的各路输出及稳定性表现。

先马金牌500W电源模组版+12V电压偏离

先马金牌500W电源模组版+5V电压偏离

先马金牌500W电源模组版+3.3V电压偏离

　　从测试的结果来看，先马金牌500W电源模组版的偏离表现均在限值之内，其中12V和5V的电压偏离控制表现更好，说明在实际使用中，电源的整体输出是比较稳定的。

　　交叉负载能够将各路输出拉到极值进行测试，也就更能体现出每一路的偏离状况，接下来我们看看测试的结果如何。

先马金牌500W电源模组版交叉负载偏离设定

先马金牌500W电源模组版+12V电压偏离幅度

先马金牌500W电源模组版+12V电压偏离幅度

先马金牌500W电源模组版+12V电压偏离幅度

　　从测试结果来看，这款电源有一定的交叉负载偏离，不过偏离都落在了限值之内，其中12V的表现优于5V及3.3V的电压偏离，整体的表现较好。

　　电源纹波是电压波动的一个表现，属于电源在交流变直流过程中不可避免的，但纹波的大小可以体现出电源做工的优良与否，接下来，我们看看先马金牌500W电源模组版的纹波表现如何。

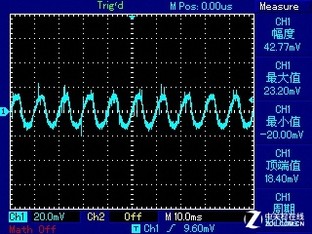

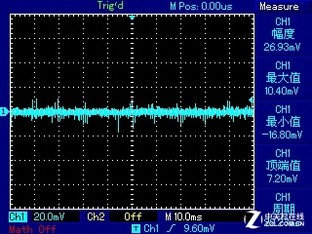

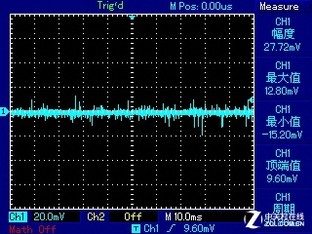

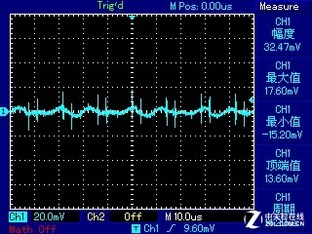

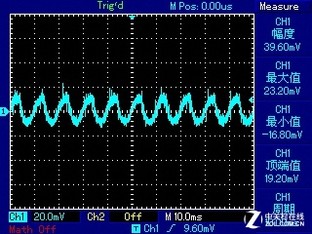

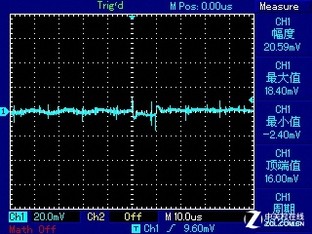

　　在50%负载下，5V、3.3V及12V的输出电流纹波表现都较好，高频段和低频段均没有太大波动，整体表现还是很不错的。

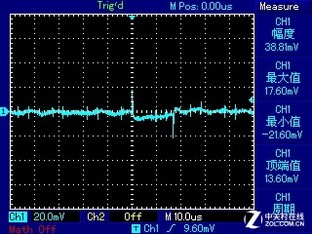

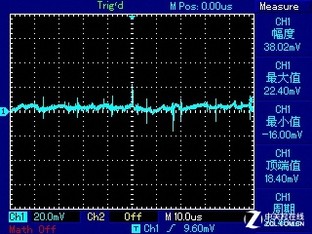

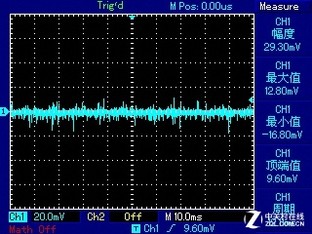

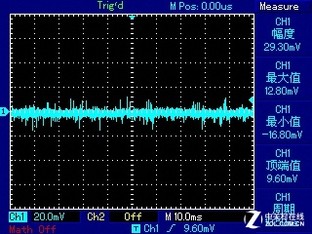

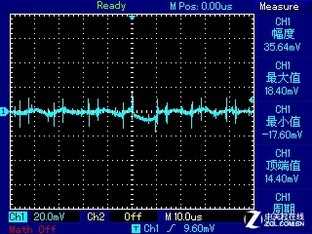

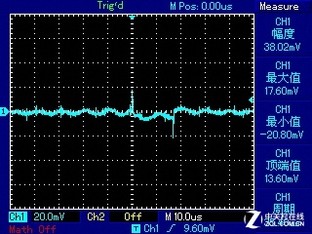

　　在100%负载下，电源的纹波表现同样很好，整体波动比较小，说明这款电源的滤波设计也做的不错。

　　最后我们还是拆开电源，来看看产品内部的做工和用料如何。

先马金牌500W电源模组版内部设计

先马金牌500W电源模组版一级EMI电路

　　先马金牌500W电源模组版采用了主动式PFC+LLC谐振+DC TO DC的设计，沿用主流金牌电源的设计让产品可以满足高效的输出和稳定的运行。

先马金牌500W电源模组版主电容

先马金牌500W电源模组版DC TO DC输出

先马金牌500W电源模组版

　　评测总结：先马金牌500W模组版电源采用了黑色主体搭配金色字样有很好的装饰效果，作为80 PLUS金牌产品具有良好的表现，在稳定运行的情况下最高达到了90.83%的转换效率，满载时甚至达到了白金牌的标准。电源在输出方面都有不错的表现，升级为全模组线材方便玩家背板走线，适合需要金牌全模组电源的玩家选择。

　　本次电源评测的各项测试成绩均为送测产品的测试结果。
