炫模板双升级 Tt SMART SE 530W评测

　　越来越多的游戏玩家追求模组电源，Tt也将此前受很多玩家关注的Smart系列产品进行了升级，为游戏玩家带来更加时尚的体验。

　　Tt SMART SE 530W炫模板电源为追求时尚的玩家带来了双升级，一方面电源在风扇周围加上了LED灯圈，另外还升级了红色的编织全模组线，让玩家在装机时有更好的体验。

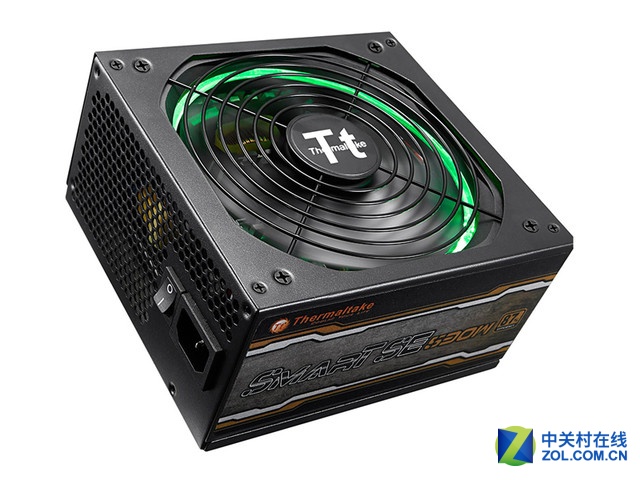

Tt SMART SE炫模板电源

　　Tt SMART SE炫模板电源的额定功率为530W，可以满足多数玩家的使用需求，这款电源采用全模组设计，为游戏玩家打造，至于电源的实际表现如何，下面我们就为您带来Tt SMART SE 530W炫模板电源的评测。

　　Tt SMART SE 530W炫模板电源沿用了SMART系列电源的包装设计，整体采用黑色外观，在包装上有炫模板的字样区分。包装内部包含电源主体，电源线，模组线，安装螺丝，扎线带和说明书，电源外部有海绵包裹进行保护。

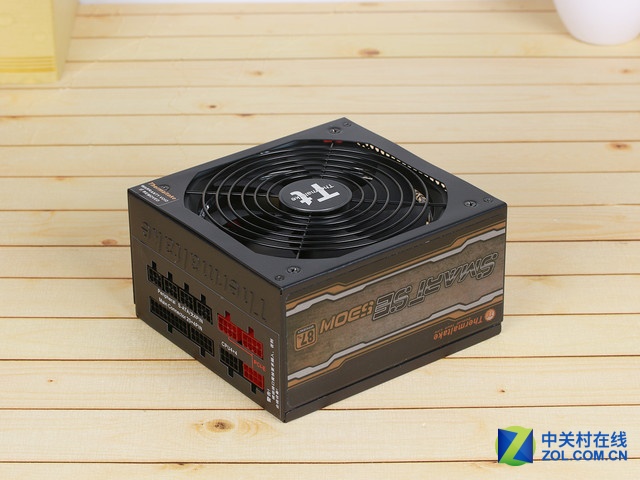

Tt SMART SE 530W炫模板电源

　　这款电源采用了ATX规格，整体的外形尺寸为150mm×160mm×86mm，可以安装在标准尺寸的机箱内。

Tt SMART SE 530W炫模板电源

Tt SMART SE 530W炫模板电源

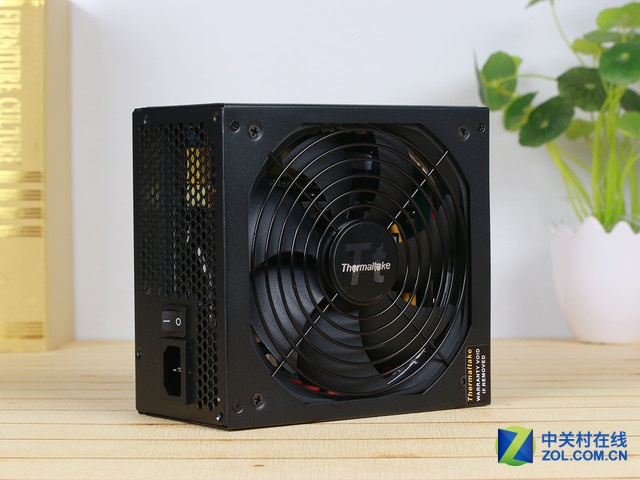

　　SMART SE 530W炫模板电源采用了Tt的设计风格，黑色的外观简约沉稳，方便搭配多数平台，电源内置了Tt的Riing风扇，内部有红色的LED灯圈也可以为整体提供更好的视觉效果。如果觉得红色不够炫酷，Tt还将为玩家带来RGB版本，感兴趣的朋友可以期待一下。

　　Tt SMART SE 530W炫模板电源的额定功率为530W，可以满足中高端玩家的使用需求。电源的参数铭牌标注明确，其+12V的输出就达到了41A即492W，12V输出还是很充足的。

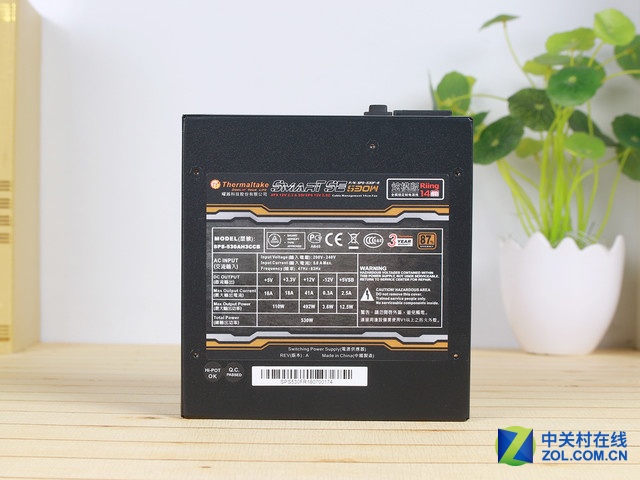

Tt SMART SE 530W炫模板电源参数铭牌

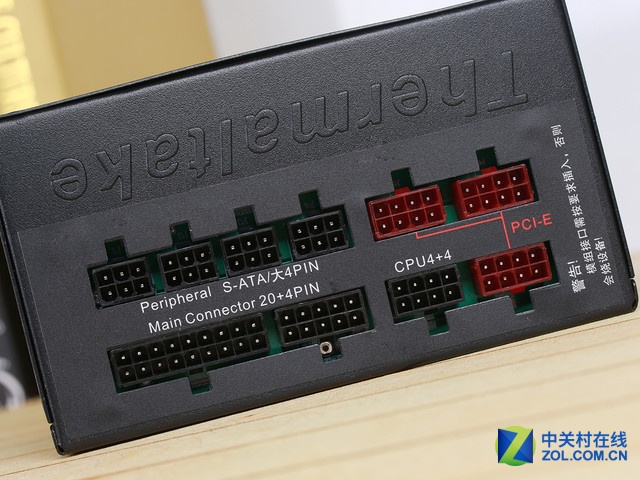

Tt SMART SE 530W炫模板电源全模组接口

　　采用了全模组设计的电源附有充足的电源线，模组线材采用红色编织网包裹，方便用户连接使用同时可以提供良好的保护，方便线材的布局和走线。

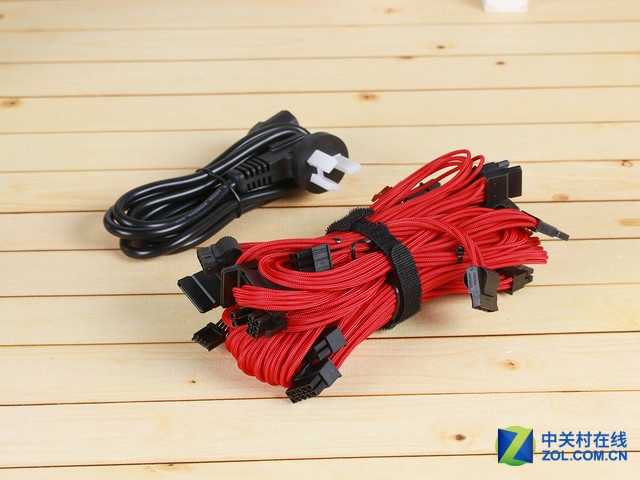

Tt SMART SE 530W炫模板电源模组线材

Tt SMART SE 530W炫模板电源线长示意

　　在长度方面，SMART SE 530W炫模板电源线材有很好的表现，CPU线长达到了70厘米，主板24pin线材也有54厘米长，都可以满足在大尺寸的机箱内背线使用。

　　在转换效率方面，Tt SMART SE 530W炫模板电源有较好的表现，电源并未标注80 PLUS认证，在实际测试中表现较好，达到了铜牌标准，在低负载时也有银牌的水平。

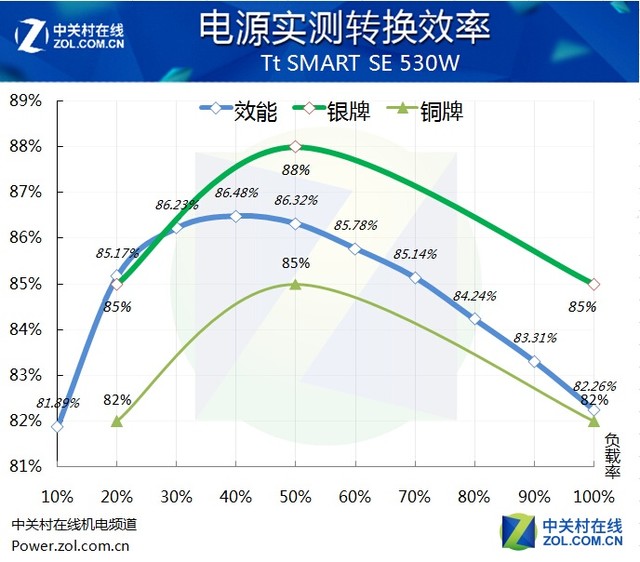

Tt SMART SE 530W炫模板电源实测转换效率

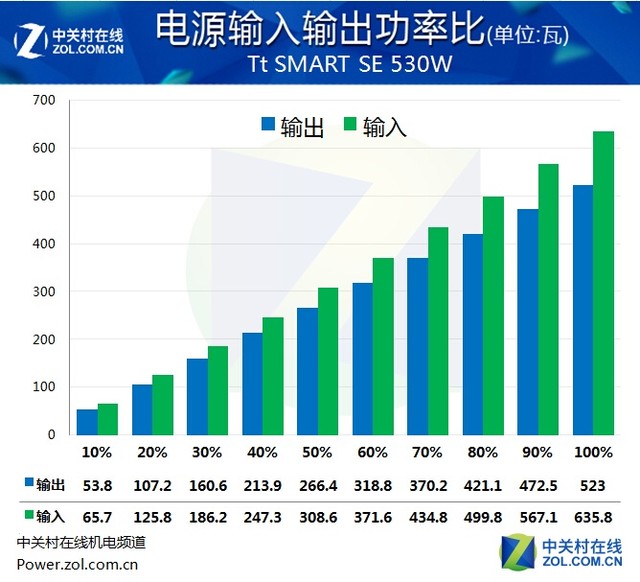

Tt SMART SE 530W炫模板电源输入输出功率比

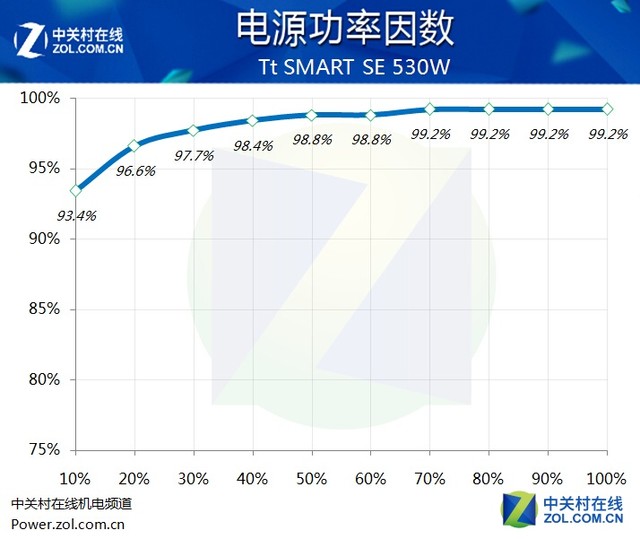

Tt SMART SE 530W炫模板电源功率因数

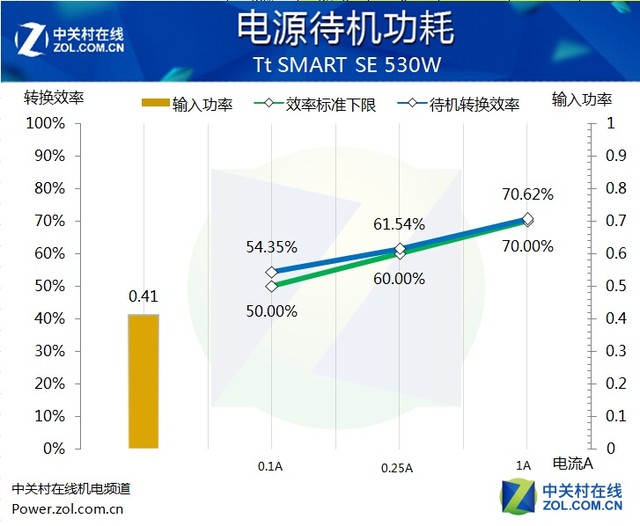

Tt SMART SE 530W炫模板电源待机功耗

　　在电源的输入输出功耗比和功率因数测试中，Tt SMART SE 530W炫模板电源有良好的表现，电源的待机功耗仅为0.41W，有很好的节能表现，玩家在不使用电脑时也无需拔掉电源线。

　　电源在转换效率方面的表现优秀，接下来我们看看电源的电压偏离情况，这样也能够直观的了解到电源的各路输出及稳定性表现。

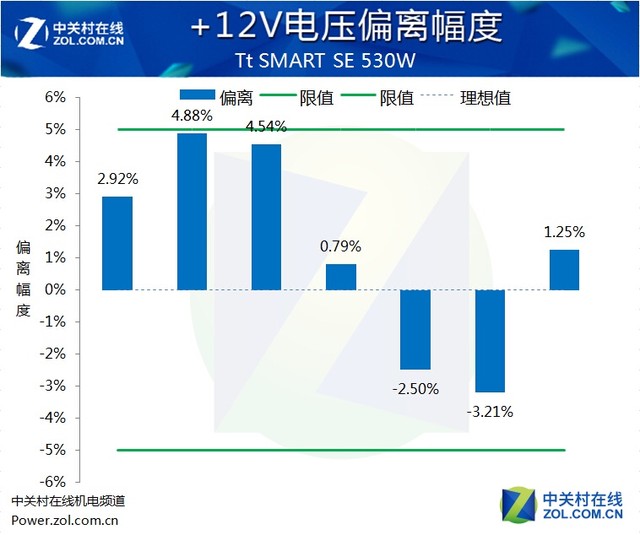

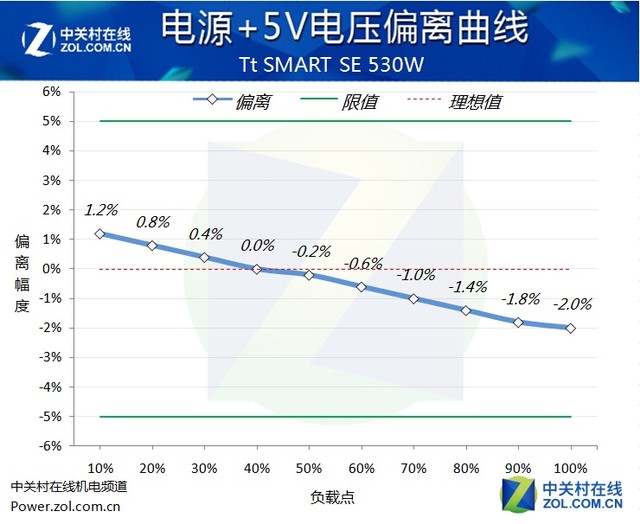

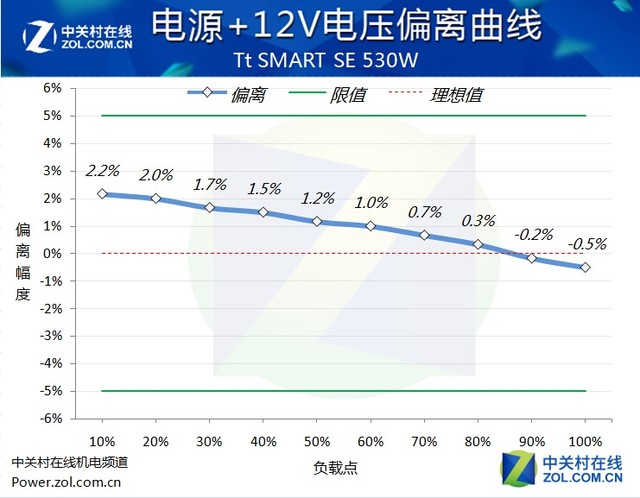

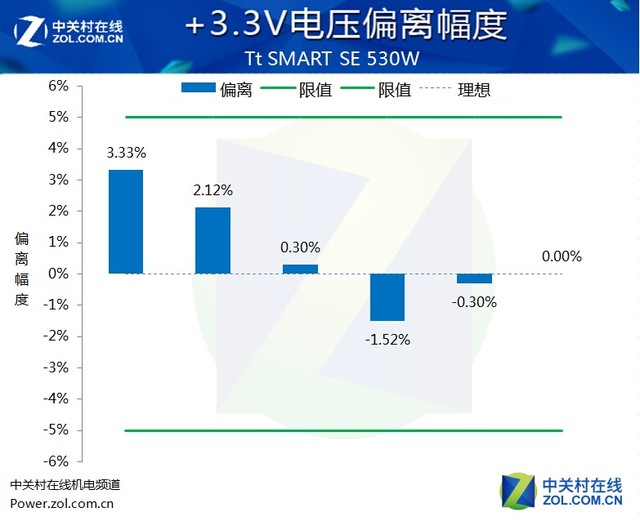

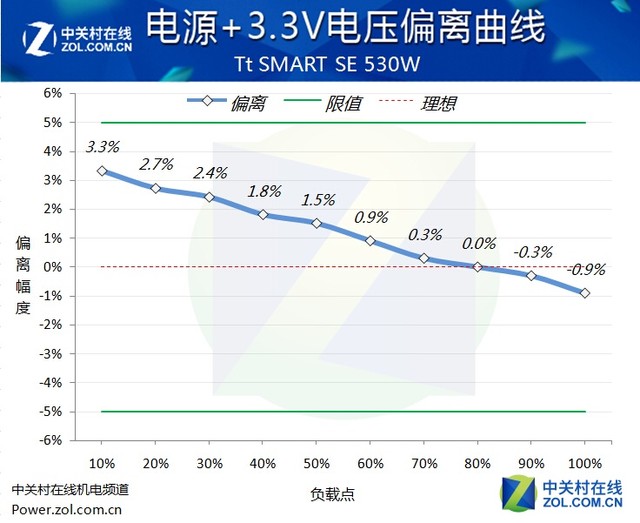

Tt SMART SE 530W炫模板电源电压偏离曲线

Tt SMART SE 530W炫模板电源电压偏离曲线

Tt SMART SE 530W炫模板电源电压偏离曲线

　　从测试的结果来看，Tt SMART SE 530W炫模板电源的表现良好，其中+5V的电压偏离表现最好，控制在2%的偏离幅度之内，+12V输出控制在3%的偏离幅度之内。

　　交叉负载能够将各路输出拉到极值进行测试，也就更能体现出每一路的偏离状况，接下来我们看看测试的结果如何。

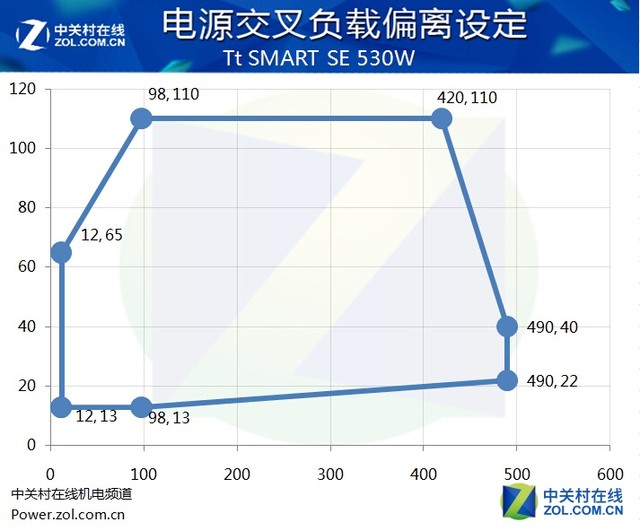

Tt SMART SE 530W炫模板电源交叉负载偏离设定

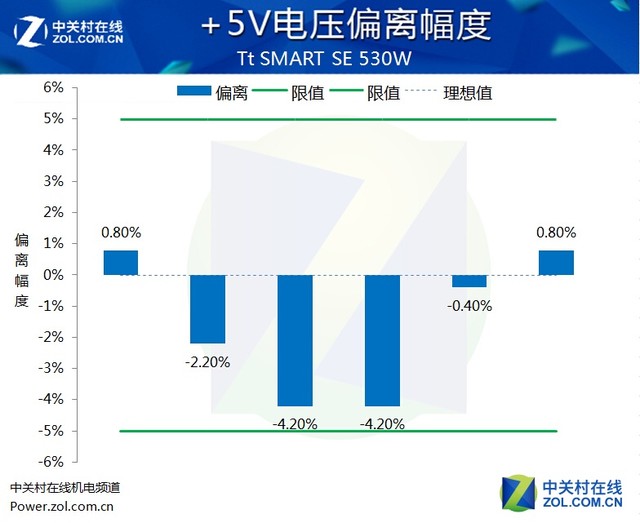

Tt SMART SE 530W炫模板电源交叉负载电压偏离

Tt SMART SE 530W炫模板电源交叉负载电压偏离

Tt SMART SE 530W炫模板电源交叉负载电压偏离

　　从测试结果来看，Tt SMART SE 530W炫模板电源有一定程度上的交叉负载偏离，整体表现合格，都控制在了5%的偏离之内，远优于5%的ATX规范，其中+3.3V的交叉负载表现较好。

　　电源纹波是电压波动的一个表现，属于电源在交流变直流过程中不可避免的，但纹波的大小可以体现出电源做工的优良与否，下面我们通过纹波来看看TtSMART SE 530W炫模板电源的表现。

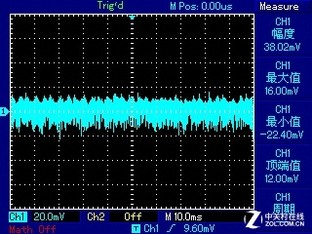

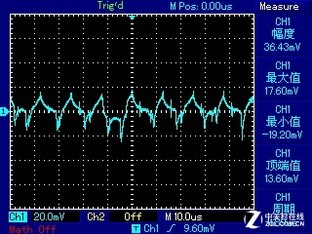

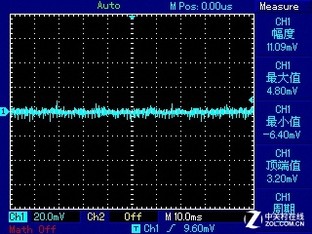

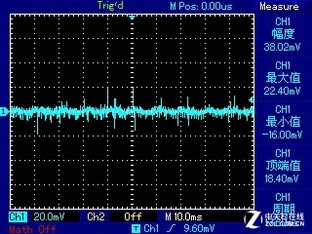

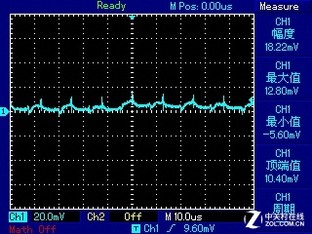

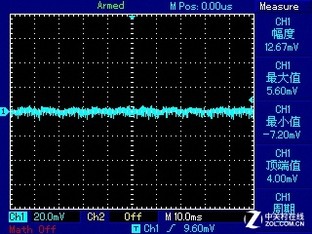

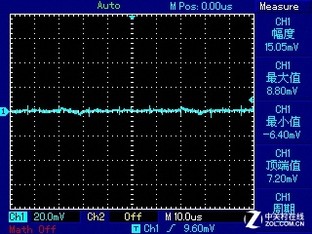

　　在50%负载下，5V、3.3V及12V对应的纹波表现都很好，高频段和低频段均没有太大波动，也都控制在ATX要求的纹波范围之内。

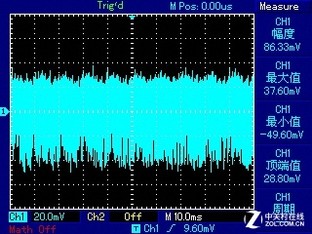

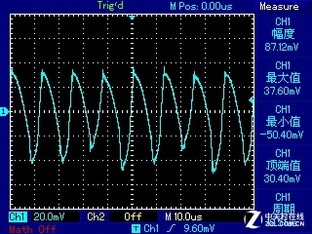

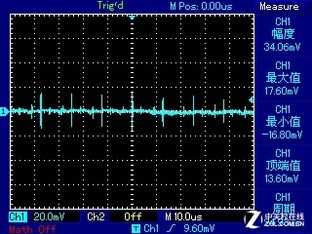

　　在100%负载下，电源的纹波表现同样很好，整体波动比较小，除了12V低频之外其他纹波都控制在了40mV之内，这款电源的滤波设计也是不错的。

　　在测试了电源的输出表现之后，我们再拆开电源来看看产品内部的做工和用料表现。

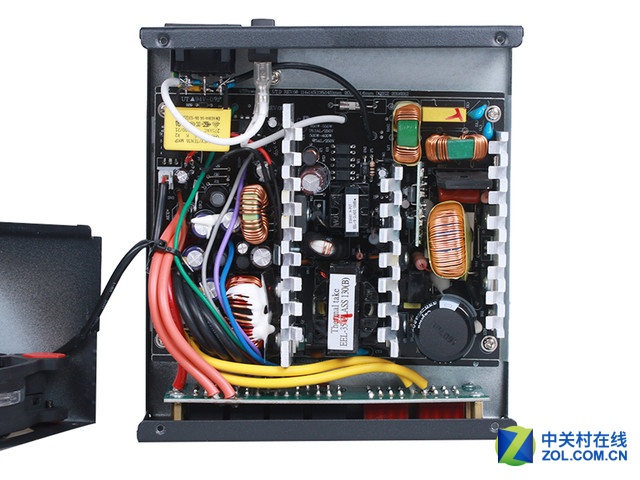

Tt SMART SE 530W炫模板电源内部设计

　　Tt SMART SE 530W炫模板电源的内部元件布局整洁，整体的用料还是很扎实的。

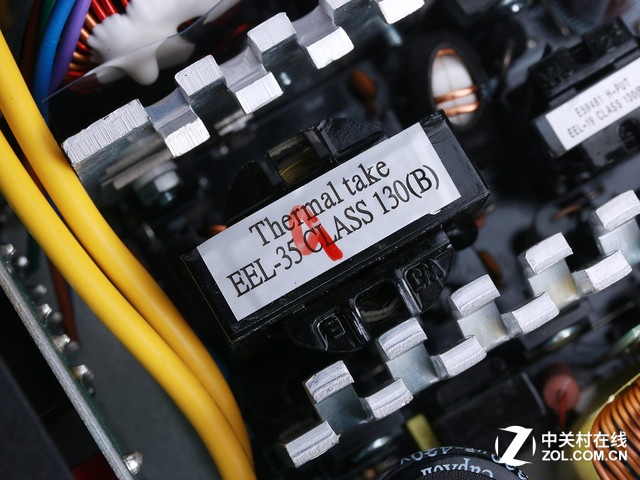

Tt SMART SE 530W炫模板电源变压器

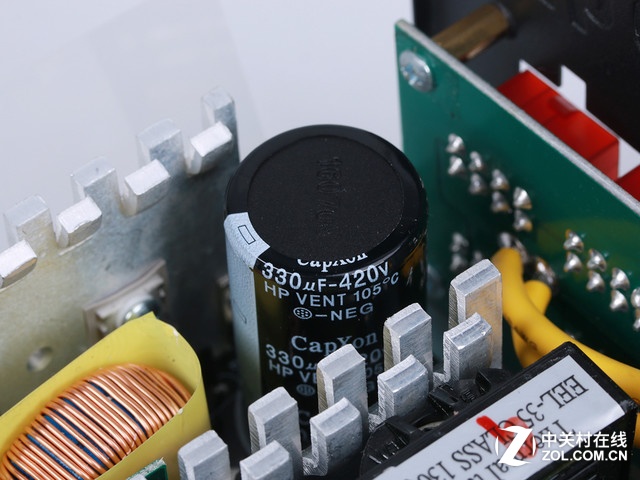

Tt SMART SE 530W炫模板电源主电容

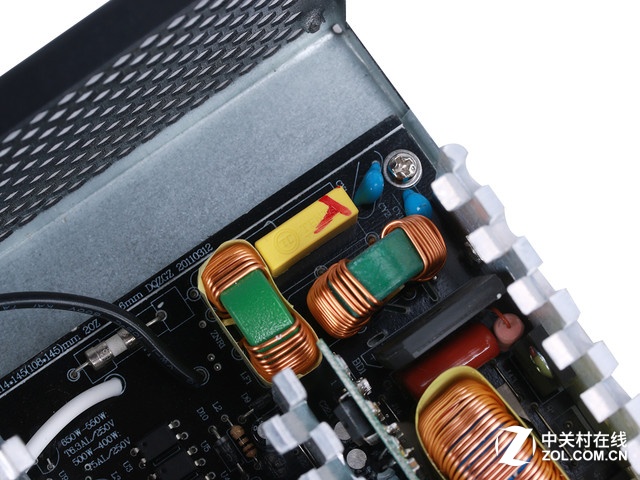

　　电压采用了双管正激外加主动PFC设计，具备二级EMI电路，X电容，Y电容，保险管，共模电感，浪涌保护也都一应俱全，输出保护也很完善。

Tt SMART SE 530W炫模板电源电容及保险管

　　评测总结：Tt SMART SE 530W炫模板电源沿用了SMART系列电源的经典设计，并在原有产品上进行了红色全模组编织线材和Riing风扇LED灯效的升级，530W的额定功率搭配整体良好的输出表现也可以满足多数玩家的用电需求，非常适合追求时尚效果和全模组线材的玩家选择。
