劲霸ATX-S300加强版电源拆解

　　无论是外观设计、功率输出、静音效果还是接口设置等，劲霸ATX-S300加强版电源都能够很好满足主流用户供电需求，而且相比于同类产品更为超值。那么劲霸ATX-S300加强版电源的做工如何，是否能带给用户更多的惊喜呢？下面马上对其展开拆解。


一级/二级EMI电路

　　由于ATX12V 2.31版规范已经承认3C强制认证，因此符合这一规范的电源必定带有完整的一/二级EMI滤波电路，这也是其电气性能较为出众的一个重要原因。一级电路上可以看到滤除差模干扰的电容，焊点饱满，固定牢靠。二级EMI滤波电路由完整的扼流线圈、滤除差模和共模干扰的电容组成，能够有效滤除尖峰脉冲以及高频杂波引发的干扰。

　
高压/低压滤波电路

　　高压滤波电路采用两颗Fhy品牌的560微法 200V耐压的电容，比较普通，同时还用固体胶粘连，防止松动，降低损坏机率。低压滤波电路用料还不错，不过个别电容做了简省，不影响大局。电感线圈用料相对较为扎实，线径较粗。同时也可以看到PCB板带有保护电阻，防止烧毁。

被动PFC电路

　　为了节省成本，劲霸ATX-S300加强版电源采用被动PFC电路。相对而言，不如主动PFC设计节能，而且转换效率以及功率因素不高。但被动PFC设计具备稳定性高、使用寿命长的特点，因此较为实用。在20%、50%和100%负载的时候转换效率分别为：73.36%、77.43%和76.14%，完全达到了国家的节能认证标准。

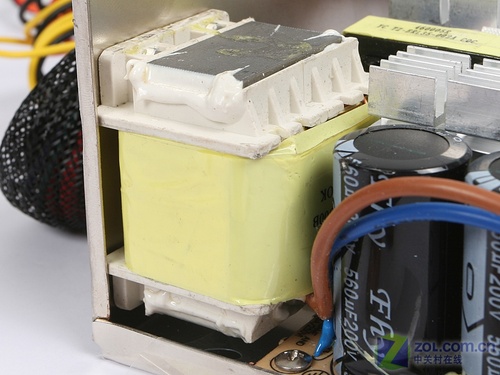

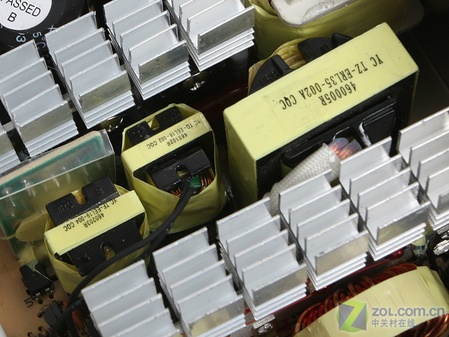

三桥式变压器

　　劲霸ATX-S300加强版电源采用三桥式变压器，主体电源个头较大，能够满足功率输出要求。此外变压器旁边还带有集成IC芯片的PCB板，能够提供过流、过压、欠压、过热、过载和短路等六重保护。同时可以看到散热片的做工也较为细致，可以确保开关晶体管的散热需求。

点评：

　　就整体做工用料而言，金河田传奇系列劲霸ATX-S300加强版电源的确带来我们太多的惊喜，镀镍外壳、12cm大直径风扇、完整EMI滤波电路以及合理的架构设计等，均体现出了一定的超值性。不过出于节约成本，劲霸ATX-S300加强版电源在个别位置上也使用了导线直连，同时一些电容位也有空焊，好在影响不大，可以接受。

　　对于入门级用户来说，劲霸ATX-S300加强版电源非常的实用，毕竟在保证品质的前提下，价格杀至160元，可以被大多数用户所接受。加上劲霸ATX-S300加强版电源具备过流、过压、欠压、过热、过载和短路等六重保护，使用起来更加放心。目前这款电源已经上市，感兴趣的玩家不妨亲自到卖场看一下。
