遥控开机针对电源要改造

2.对电源的要求

　　 接收模块的正常工作需要12V的电源供应，而一般的PC电源在不工作的时候是不会输出12V电压的。虽然我们可以附加一个新电源或者购买一个12V输出的变压器来满足要求，但无形中会增加成本。因此，可以直接改造机箱内的PC电源，让它直接输出12V电压给接收模块，并且还可以实现不开机播放CD的功能。

3.工具的准备

　　用于连接主板上电源插针的接头、小螺丝刀一把、7812芯片(＋12V输出的三端稳压模块，用于电源改装，在电子市场购买，每个售价1元左右)、D型电源接头若干个。

　　注：现在市面上有部分PC电源产品具有待机时单独直接输出＋12V和＋5V电压的功能，以便于用户播放CD，其输出插头都会用特殊的颜色标识。如果读者手中的电源属于这一类产品，就可以可以省去下面的电源改造步骤，直接进入第三部分。因此，请在改造前仔细参考电源说明书，以免做无用功。

二、针对电源的改装

　　要实现不开机听CD，就必须在电源不启动的时候能提供＋5V和＋12V电压。根据ATX电源的工作原理，＋5VSB输出能在电源不启动的时候给主板提供＋5V的待机电压(电源输出中的紫色线)。在连接的时候，准备一个D型插头并做上标记，这就是我们以后可以不开机听CD的神奇插头(以下简称“输出D型插头”），把输出D型插头的红线对应连接主板电源插头上的紫色电源线即可。

　　＋12V电压的作用是为CD-ROM和DF接收模块供电，但是典型的ATX电源在不启动的状态下内部输出的辅助工作电源为15～18V(提供给PWM集成电路等元件使用)，这也需要我们进行一些改造来满足需要。

　　很多电源都采用了TL494 PWM调制芯片，这是一个16引脚的集成电路，其中＋18V的电压就在第12脚。对于不采用TL494集成电路的电源，我们可以万用表逐个测量针脚来确认。

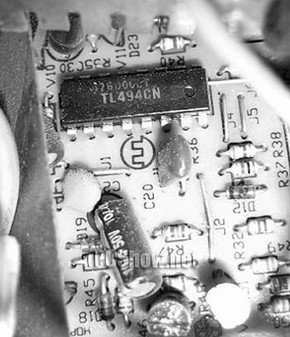

图3： 电源内部的PWM芯片

图4： TL494的针脚定义
