无线接收模块要藏好

三、接收模块的连接

　　接收模块有8个接头，我们只需用到其中的4个(在电路板的背面标有数字编号)，剩下的作为扩展，便于读者充分发挥自己的想象力，控制一些额外的设备。

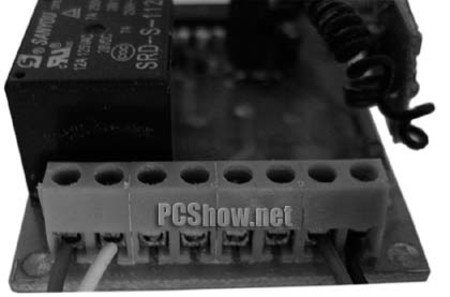

图8： 接收模块的接口

最右边两个接口(7、8)是接收模块继电器的输出端，用于连接主板上的电源开关插针(机箱Power键的插针)。我们可以利用光驱与声卡的音频连接线来改装一个插头连接，只需利用其中的两根引线即可，如图9。

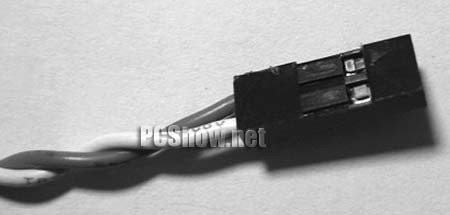

图9： 光驱音频线改制的插头

　　最左边两个接口就是接收模块的工作电源，“＋”一端连接D型插头的黄色线(＋12V)，“－”端连接黑色的地线。正负极一定不要接错，否则可能会烧坏接收模块。
　　

　　接收模块上一圈圈的东西就是天线，延长天线的长度可以增加控制距离和改善信号质量。你甚至可以像笔者一样，将其连接到机箱外的一根收音机上使用的拉杆天线，在增大了控制范围的同时，还增加了机箱的美观程度。

　　制作小经验

　　连接线不需要焊接，只需将模块连接点上的螺丝拧开，将电线的连接端剥掉塑料皮，并将裸露的铜线插入侧面的口，然后拧紧螺丝固定即可。同时读者可以看到笔者的电源输入端连接了一对D型插头，还可以兼容外挂变压器的电源输入方式。

图10： 最终完成的产品
