其实，对电源的电源散热来说，是所有电源厂都非常头疼的问题。其实通过提高电源转换效率，也可以解决散热问题，但是电源的转换效率越高，越接近100% ，那么无论是厂商还是消费者，都需要付出巨额的金钱代价，并不划算。

    另外，对于电源散热，我们必须要知道电源到底什么地方在发热，为什么会发热，所以只有“对症下药”，最终才能“药到病除”。

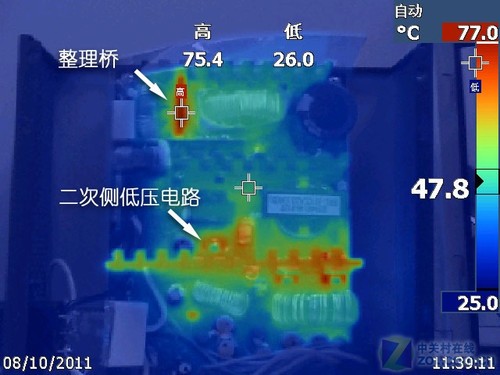

普通电源散热效果

    上面这幅图就是一款普通主动PFC设计的500W电源，内部元件在工作时的热成像图。我们从图上可以看出，最热的的地方有两个部分，一个是电源高压部分的“整流桥”，另外一个就是电源二次侧低压电路。

    由于电源内部把220V高电压转换到12V低电压，并且还要保证电源高效的输出能力，因此低压电路中，电源内部元器件通过的电流就会很大，同时由于“P=I*I*R”，发热量与电流成正比关系，所以电源二次侧就成为了电源的主要发热区。

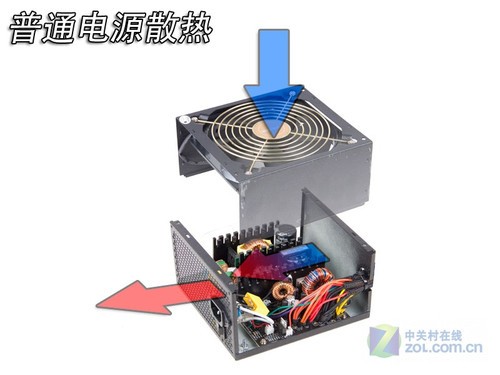

普通电源散热示意图

    另外，现在不少电源都采用大风扇散热，可以提供更多更大的进风量，但是由于这种散热方式主要是，将风挤出电源形成风道，为内部元器件进行散热。虽然说大风扇可以提供更大的风量并且可以提供一个良好的静音效果，但是风扇转动产生的风主要从风扇扇叶的边缘吹出，因此风扇实际上为散热提供的有效风量，并不是很多。

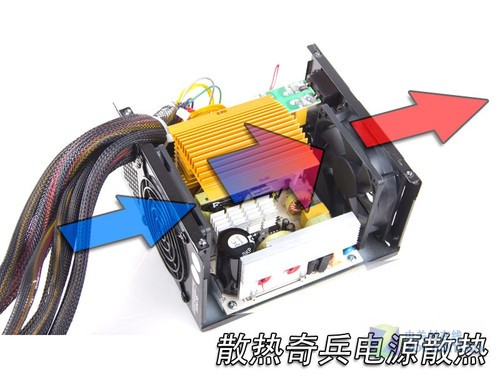

散热奇兵电源散热方式

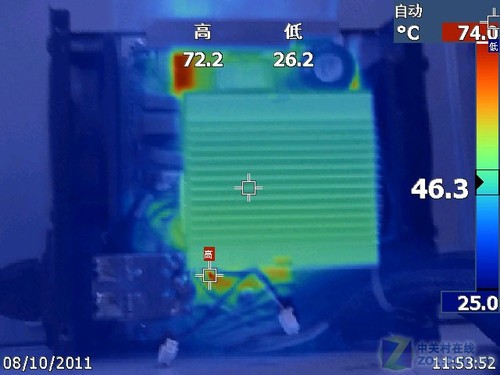

散热奇兵电源散热效果

    而散热奇兵这款电源采用“水平风道”散热，电源内部提供了两个80mm尺寸散热风扇，并且直吹向电压发热量最高的低压电路，同时，电源低压电路还有一个超大的全铝散热片，协助电源发热区域的散热。
