87%高效省钱 游戏悍将红警500W评测

    游戏悍将电源具备着高性价比深受广大玩家的喜爱，近期游戏悍将又推出了红警系列电源产品，前期我们进行了RPO300、400半桥版两款电源的相关测试，今天笔者为大家带来的是RPO500模组版电源。这款电源具备着500W的额定功率设计，具备着较高的转换效率。同时电源采用了模组接口设计，可以更好的进行理线，节省机箱内部空间。

    对于电源500W的设计可以更好的支持主流的中高端游戏平台使用，目前主流的游戏平台功耗往往都在400W左右，对于那些追求高画质的玩家来说，高端显卡的功耗会更高。同时电源需要具备良好的稳定性以及更好的转换效率，为玩家们节省电费。这款电源具备86%的高效率，以及良好的稳定性，下面我们一起来看看这款电源的表现。

    游戏悍将红警RPO500电源依旧采用了红黑色的外观设计，通过包装我们可以感受到游戏红警风格。同时电源的黑色外观，摸起来的手感也比较不错。电源线材方面采用了半模组接口设计，同时电源可以更好的帮助机箱内部空间以及散热的帮助。

游戏悍将红警RPO500 电源

游戏悍将红警RPO500 电源

电源风扇设计

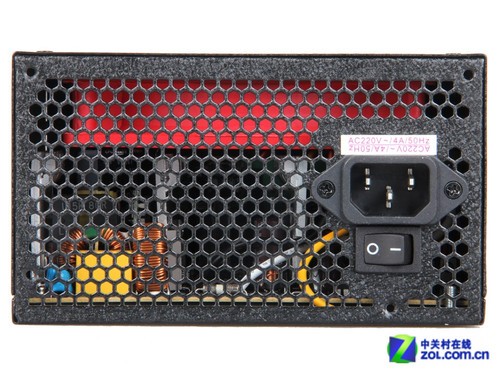

电源出风口设计以及独立开关

     游戏悍将RPO500电源风扇采用了12cm的设计，电源的出风口使用了蜂窝状的冲孔，保证了电源的散热能力，还可减少电磁辐射。游戏悍将RPO500电源还设置了独立的电源开关，用户可以根据自己需要对系统实现完全断电，以减少能耗。

    游戏悍将RPO500电源额定功率500W。+12V采用了单路输出设计，+12V可以输出38A，+12V单路可输出不超过456W，支持150V-264V的宽幅电压使用。电源+3.3V支持24A，+5V支持15A的输出，+5V和+3.3V。

电源铭牌设计

电源模组接口设计

电源线材设计

    游戏悍将RPO500电源接口部方面非常丰富，设计了一个20+4pin主板供电接口、一个4+4pinCPU供电接口、两个6+2pin显卡供电接口、五个SATA硬盘供电接口、三个D型供电接口以及一个软驱接口，可以满足不同玩家的使用需求。另外电源的4+4Pin线材长度达到了59CM对于走线的就像来说不是问题。

    下面我们打开电源外壳，看看电源内部的设计如何。 这款电源采用主动PFC+双管正激的拓扑结构。电源采用目前市场上比较成熟，也是使用最为广泛的一种拓扑结构。因为普通电源采用的是高损耗低效能的老式半 桥拓扑电路，而双管正激拓扑具有电路结构简单，从而能够轻松实现超过85%的转换效率。

电源内部设计

电源一级EMI设计

电源二级EMI设计

    电源一级EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。并配有一个X电容、两个Y电容。二级EMI电路设有两个Y电容、一个X电容以及两个共模电感线圈，十分完整。而其一些质量不高的电源，则会在这部分电路设计中偷工减料。

    另外，电源采用主动PFC设计，而主动PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达98%以上，具有低损耗和高可靠性等 特点。在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。另外电源的整流桥采用了双散热器的设计，将整流桥 的热量快速散去。

电源整流桥设计

电源一次侧设计

电源变压器

低压滤波电路设计

    经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

保护芯片

    电源配有一个电路保护芯片，专门为高性能、大功率开关电源设计的电源管理监控芯片，具有控制、产生PG以及同时稳定+3.3 V、+5 V、+12 V(A)、+12 V(B)3种电压，实现各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)，并提供一路具有自恢复功能的 控制输入端，可作为OTP(过温度保护)或-12 V UVP(低电压保护)，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能， 可保证整个电源稳定工作。

    首先测试的是电源转换效率。我们知道，给一台电源输入100W的功率时，它的输出功率必定要小于100W，因为电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。

    根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌、白金牌认证，具体要求可参考下表。

80Plus认证标准

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为23℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……

    从上图我们可以看出，在20%负载之后，电源的转换效率达到了85%以上，并且在0%负载下，电源的转换效率达到最高的86.87%超出了80Plus铜牌的转换效率，整体表现很不错。

    在目前大多数的电源当中，对待机转换效率都非常不重视。而这款超过铜牌电源在待机转换效率的测试中表现非常出色。空载待机功耗为1.13W。

    我们可以看到从20%-100%负载效率都超过了96%，还有在80%后到达了99%以上。此外功率因数在100%达到了99.2%，表现非常出色。

    编辑点评：游戏悍将RPO500电源转换效率高达86%以上，达到了80Plus铜牌标准。电源的接口数量可以满足主流的游戏平台使用，电源的采用了12cm风扇支持散热。另外电源的黑红外观可以更好的吸引玩家们的眼球。电源线材方面可以满足走背线机箱的需求，电源的稳定性以及品质通过电源内部设计可以得到保障。感兴趣的玩家不妨关注下。

    产品特点：

    1、高达86%的转换效率，更好的节能减排效果；

    2、CPU长达59cm的设计可以更好的支持机箱背板走线；

    3、12cm风扇可以更好的支持电源内部散热。
