接下来我们说说高压滤波电路，它是由高压电解电容组成，它主要是将直流高压进行平滑滤波为后级变换储能。前级的压敏电阻器同瞬态电压抑制器一起构成了浪涌电压抑制电路，使模块所承受的交流输入浪涌电压不超过410V，确保模块不会被浪涌电压的冲击所损坏。电源桥式整流部分常用的方案有两种：一种是由四个分立的二极管组成，另一种是将四个分立的二极管集成在一起。
高品质的高压整流电路
高压整流电路
稳定性很关键

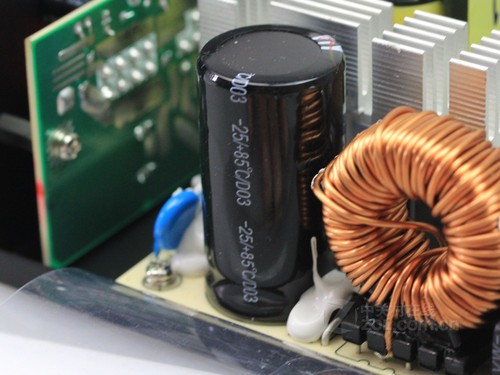

一般在ATX电源中，两颗最大的电容来自于此电路，这两颗大电容一般选用耐压值为200V的电容，容量通常680μF以上。劣质电源采用电容的容量普遍偏小。例如上图这个电源只能说是合格，好电源的高压滤波电容都达到了1000μF。
