比肩钛金水准 影驰白金600W电源评测

    每一个喜欢游戏的玩家想必都对影驰这个名字不陌生，2014年的影驰嘉年华不久前在武汉落幕，而给玩家们最深的印象莫过于影驰的显卡产品，其实影驰的电源其实同样出色。今天笔者给玩家们带来的就是一款影驰白金电源的深度评测。

比肩钛金水准 影驰白金600W电源评测

    80PLUS白金效能是目前电源的高水准，也是衡量厂商实力的标准之一。以往白金效能经常出现在千瓦级别电源，而这次影驰一下子降到了600W，就是让更多的玩家能够享受到白金级别带来的效果，废话不多说，我们马上进入评测环节。

     熟悉影驰的玩家都知道，影驰比较钟爱白色，虽然白金600不属于“名人堂”系列，不过电源的包装还是采用了白色为主的配色，这也是为了告诉玩家这是一款白金电源。

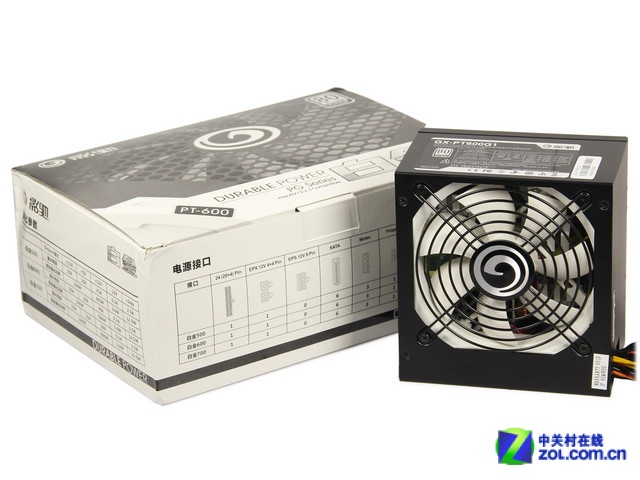

电源包装

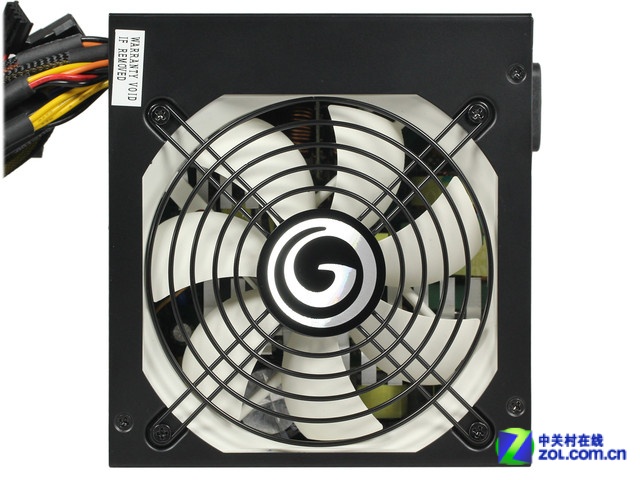

    而电源本身则是黑色的金属材质，拿在手上也是分量十足。电源的风扇是影驰钟爱的白色，黑白对比增强视觉冲击力。风扇位的保护罩可以独立拆卸，不用打开电源也能够简易清洁。

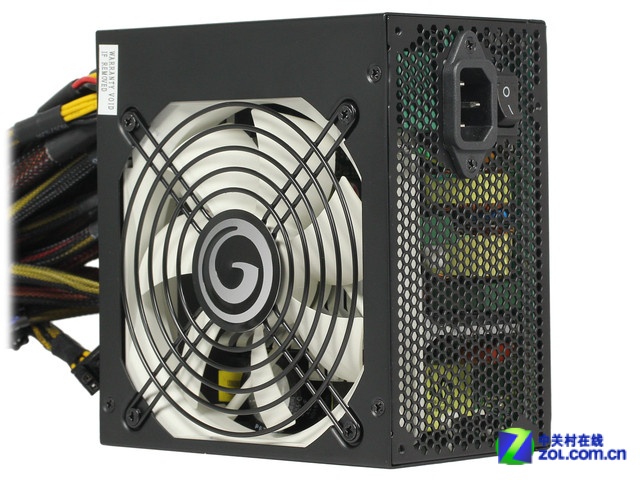

影驰白金600电源

影驰白金600电源

市电处有独立开关

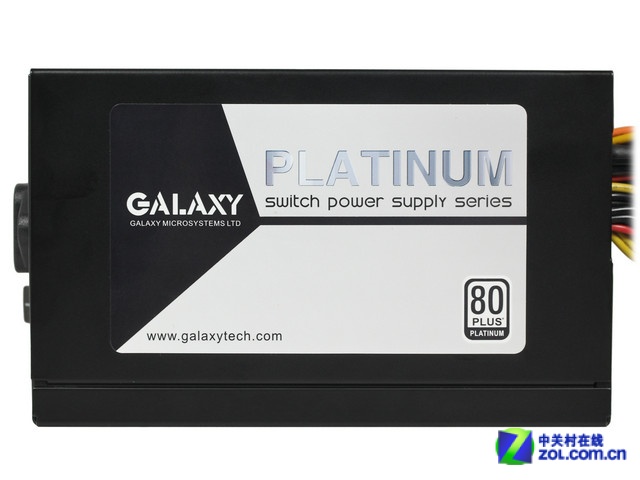

侧面的白金标识

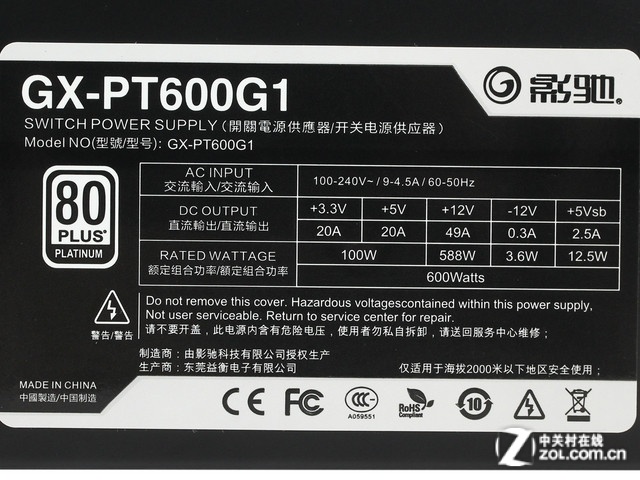

     电源的额定功率600W，位于铭牌的左边清晰标注了电源通过了80PLUS白金认证。电源支持100-240V电压输入，+12V单路输出，最大功率588W。最下面可以看到电源由影驰授权生产，益衡负责生产。

电源铭牌

电源线材

    电源未采用模组化接口，不过线材长度还是非常出色的，而且都采用了包裹。电源标配主板24pin接口一个，处理器4+4pin接口一个，显卡6+2pin接口两个，SATA接口6个，D口三个，软驱接口一个。

    首先测试的是电源转换效率，我们都知道电源在电能转换的过程中有一定的损耗。这个损耗的大小是判断一台电源的重要标准，我们通常会用转换效率还衡量这个标准。很显然，转换效率越高的电源品质越高。

    根据80Plus给出的节能标准，电源转换效率在输出功率为额定功率20%、50%、100%情况下的转换效率，可分为白牌、铜牌、银牌、金牌、白金牌认证，具体要求可参考下表。

80plus转换效率说明

    本次测试我们使用的测试设备为专业的电子负载仪、示波器、台式万用表、光电转速器。测试室温为26℃，我们会记录所有测试数据然后汇总成折线图，以便大家对比参考。快速进入实测环节……

电源输入输出功耗对比

电源转换效率

    虽然电源在10%负载的时候电源效能只有88.25%，不过达到了20%负载之后直接超越92，直至满载没有跌出91%，电源40%负载的时候达到了93.56%，可以看到整个电源效能全面超越白金标准，非常强悍。

电源功率因数

待机转换效率

    电源的待机转换效率也还算比较出色的，待机功率为0.21W，不过电源有独立开关，笔者建议玩家们不用的时候关闭最好。

    接下来看看这款电源的电压稳定性测试，电压偏离，能够反映出电路中，静态电流的大小。即偏离越大，静态电流越大，偏离越小，静态电流越保持原值，说明电路越稳定。

+12V电压偏离

+5V电压偏离

+3.3V电压偏离

     电源+12V、+5V和+3.3V电压偏离表现良好，尤其是+12V的电压偏离表现最好，整体偏离没有超过0.5%，+5V电压偏离也非常出色，最高为1.2%，+3.3V偏离最高为0.9%，三路整体表现都堪称优秀。

    纹波是由于电源的电压波动而造成的一种现象，因为电源输出是由交流电转换形成的，这就不可避免地在直流稳定量中多少带有一些交流成份，这种叠加在直流稳定量上的交流分量就称之为纹波。只要纹波在合理波动范围内，就无需担心电压品质。

    50%负载下12V、5V、3.3V对应的纹波大概在23mV、17mV、17mV左右，表现都非常出色，接下来看看100%负载。

    100%负载下12V、5V、3.3V对应的纹波大概在39mV、17mV、12mV左右，也是相当不错的。影驰白金600W电源的纹波表现也是非常的出色，玩家们无需担心电压品质。

    通过不同的搭配，让电源有时+12V输出比例高，有时+3.3V和+5V输出比例高，这就是考察电源在不均衡负载下，电压的调节能力，这就是交叉负载。前面测试过这款电源的电压偏离表现，非常的出色，不过典型负载并不能说明全部问题，同样需要接受交叉负载的考验。
　  注：Intel规范的5%和10%指的是上下偏离各自的数值，而文章中的数值则为上下之和，也就是说，12V、5V、3.3V、5Vsb电压偏离10%为上限，-12V则是20%为上线。

电压偏离设定

交叉负载+12V偏离

交叉负载+5V偏离

交叉负载+3.3V偏离

    通过上述测试，12V电压偏离了0.58%左右，+5V电压偏离在1.6%左右，+3.3V电压偏离在0.91%左右，电源整体表现出色，偏离都在限值以内，这样的效果保证每一路电源都能够稳定输出，玩家们无需担心。

    影驰白金600W电源风扇位采用同心圆设计，相比于网面设计可以增大散热面积，提升散热效果，而且便于拆卸清理尘土。

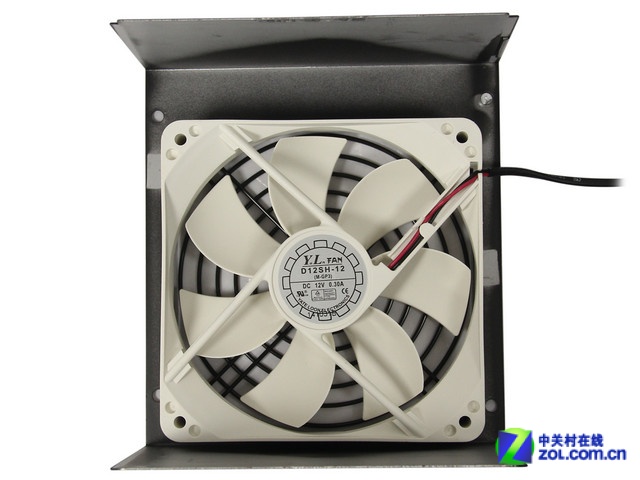

散热风扇

温度与转速

    可以看到电源起始风扇的转速在699RPM左右，满载之后有712RPM，如果除去误差，基本上风扇转速就没有太大变化。电源负载的提升带来内温度的提升也不太明显，在100%负载后电源的最高温度为31度。

    一款品质优秀的电源，与其良好的内部设计是息息相关的，接下来就对影驰白金600W电源的内部设计一探究竟。

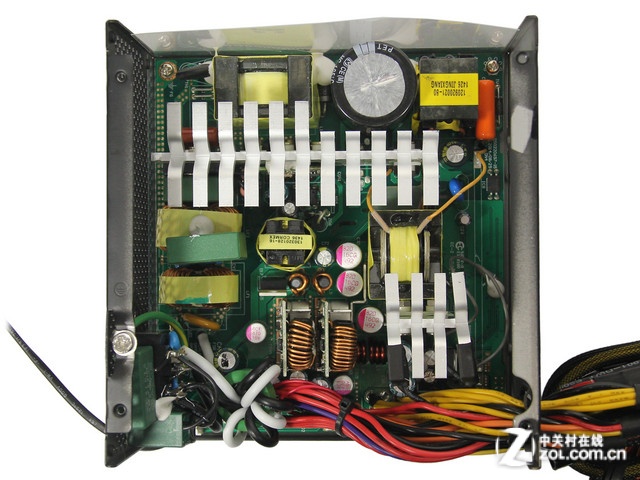

电源内部结构

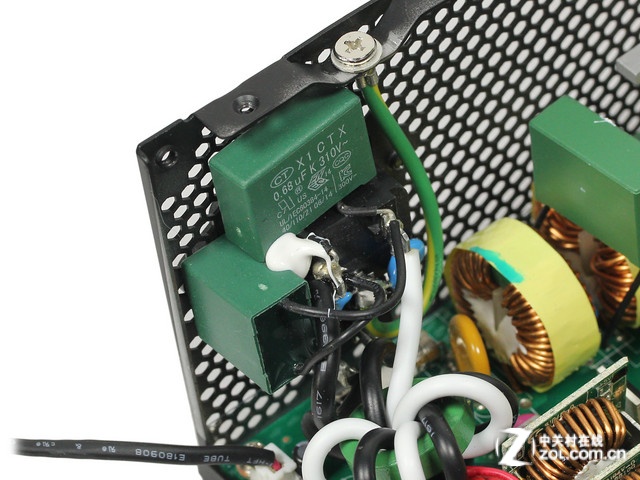

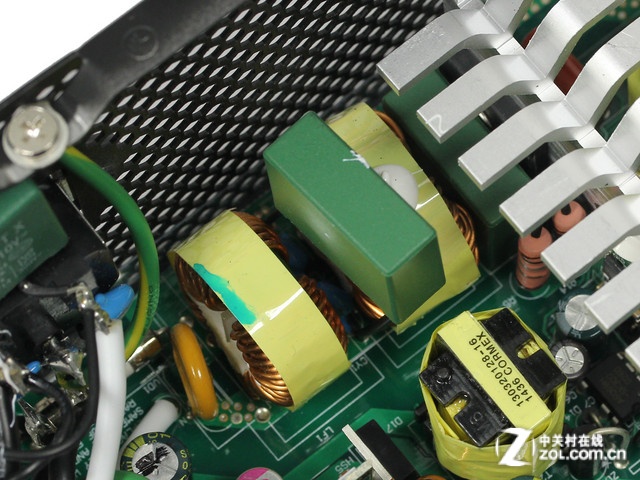

一级EMI设计 绿色方块为X电容

二级EMI设计

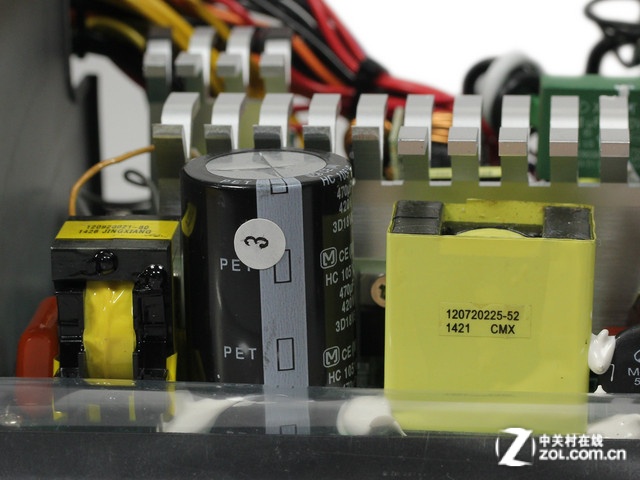

主动式PFC设计

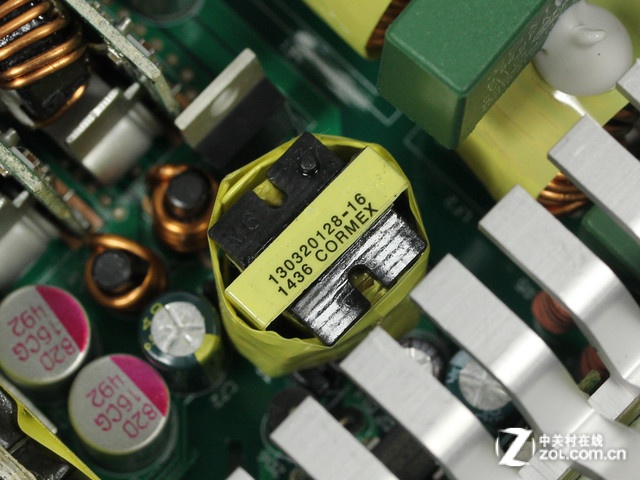

主变压器

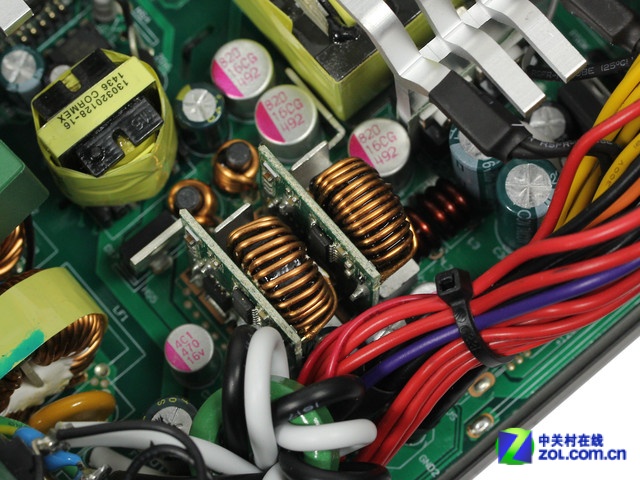

DC-DC模块

    影驰白金600电源拥有完整的一、二级滤波电路设计，能够有效滤除市电杂质，实现稳定纯净电流输出，主动式PFC外加DC-DC模块设计，所以能够达到超白金的转换效率。

    总结：影驰白金600从外观来说具有影驰的血统，辨识度很高。而通过性能测试玩家想必也都清楚了，这是一款各个方便表现都堪称顶尖的电源，用料与解决方案都是行业的高水准，而笔者觉得如果采用扁平化线材、模组化接口将会更好。

    目前电源的售价暂时未知，但是可以肯定这是影驰迈入中高端电源市场的一个重磅产品，如果你是一个注重电源品质的玩家，且对于大功率需求不高，那么不妨继续关注吧。
