背线可行性分析

    看来要想让这款机箱的内部更加整洁，唯一的办法就是对所有硬件的结构做一个更加全面的了解。熟悉主板每个接口的位置以及对机箱背线孔的重新定义。

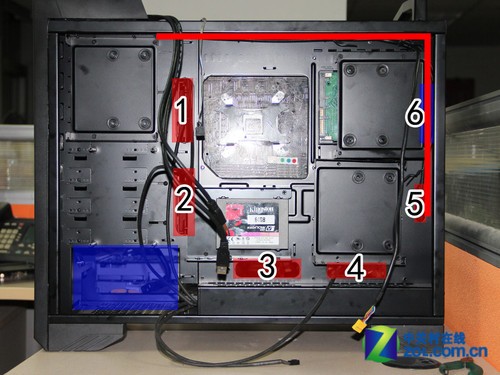

机箱共有6个主背线孔

    上图中机箱右上角的红线代表机箱自带线材的走线方向，包括主板各个功能接口。数字1-6代表着机箱主背线孔的位置及数量。而电源左下方蓝色标记区为电源位。

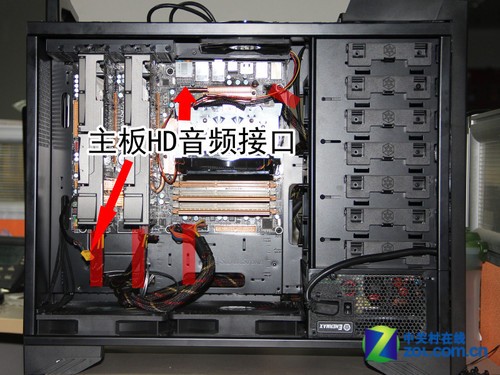

主板音频接口位置

    上图中底部三条近似平行的红色标记为2个显卡及主板电源线材的走线位置。如果用扎带对三条电源线材进行固定的话，难度不会很大。想比较而言，机箱前置音频及主板接口的连接就是个让笔者比较头疼的问题了。

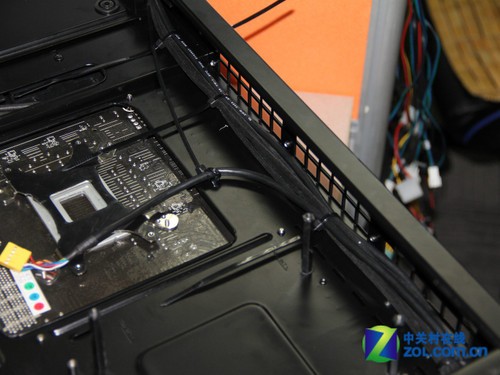

重新固定音频线材及机箱线材

    和之前的走线方式一样，笔者这次仍然使用将音频线材从主板边缘穿过的方法。这样会将其最大限度的隐藏在主板边缘。

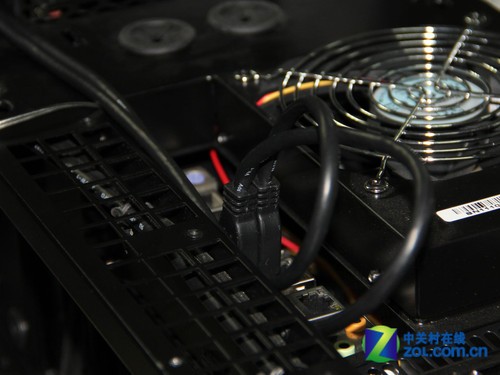

顶部USB3.0接头线材较长

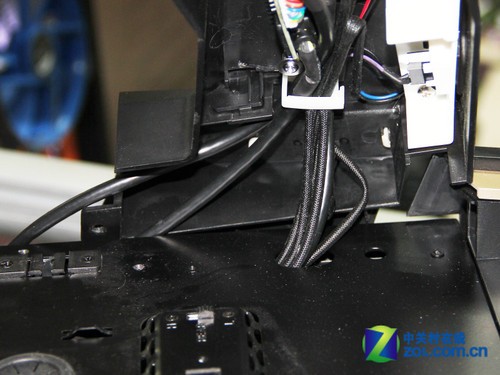

将顶盖拆开后，发现其内部有较大的空间可以藏线

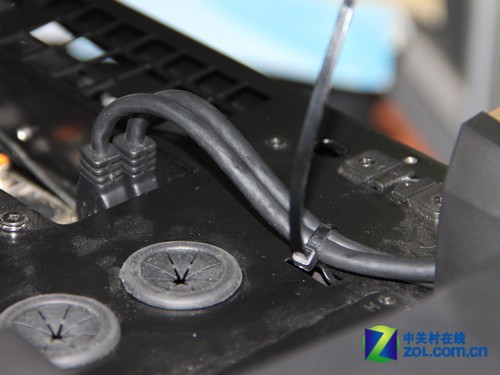

顶部线材整理后并固定

    可以看出，经过略微改进之后，机箱顶部的两根USB接头已经不再向之前那样多余，恰到好处的长度可以有效减少了机箱顶部线材的堆积。而其余地方的线材也可以使用这种藏线的方法，将线材藏到机箱内的某个地方并进行固定，来减少其“露脸”的机会。
