下面我们再来看看电源内部其他部件设计。

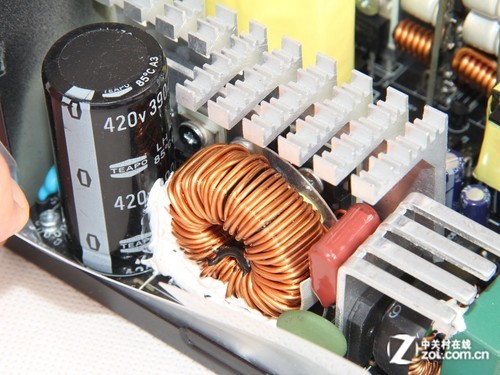

    另外，电源采用主动PFC设计，而主动PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达98%以上，具有低损耗和高可靠性等特点。在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。

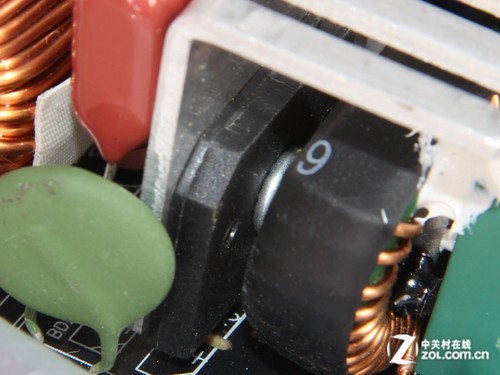

电源整流桥

电源一次侧

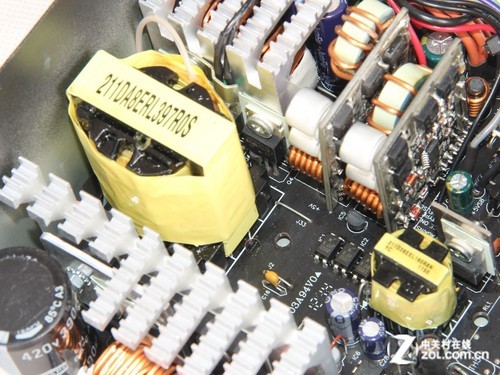

电源变压器

电源DC-DC设计

电源低压滤波电路

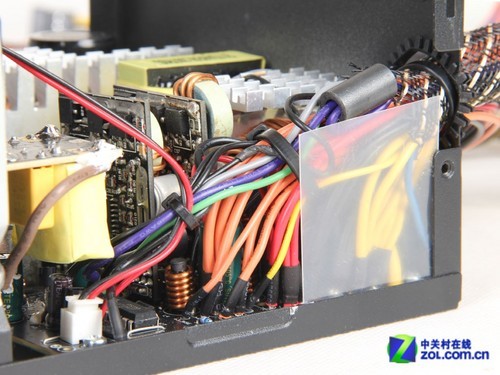

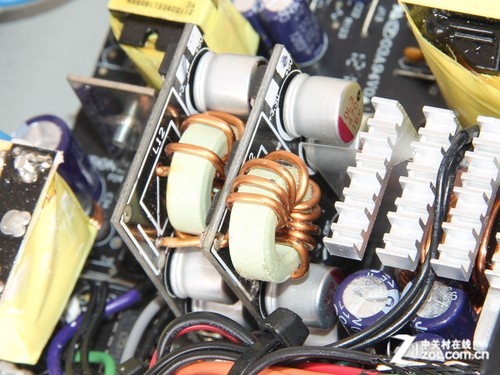

    经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。

电源保护芯片

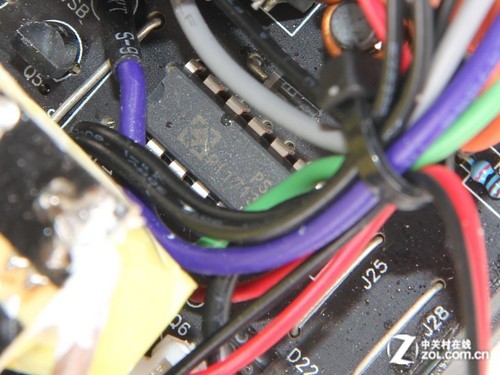

    电源配有一个电路保护芯片，专门为高性能、大功率开关电源设计的电源管理监控芯片，具有控制、产生PG以及同时稳定+3.3 V、+5 V、+12 V(A)、+12 V(B)3种电压，实现各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)，并提供一路具有自恢复功能的控制输入端，可作为OTP(过温度保护)或-12 V UVP(低电压保护)，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能，可保证整个电源稳定工作。

    编辑点评：影驰合金PG-500电源的转化效率达接近了80Plus银牌水品，采用了更高效率的DC-DC设计，保证了转换效率。同时在负载测试下我们看到电源的+12V和+5V都是很出色的，+3.3V的表现相比+12V和5V就稍微逊色一些，但整体的表现很不错。这款电源的售价仅有399元，感兴趣的玩家不妨关注下。
